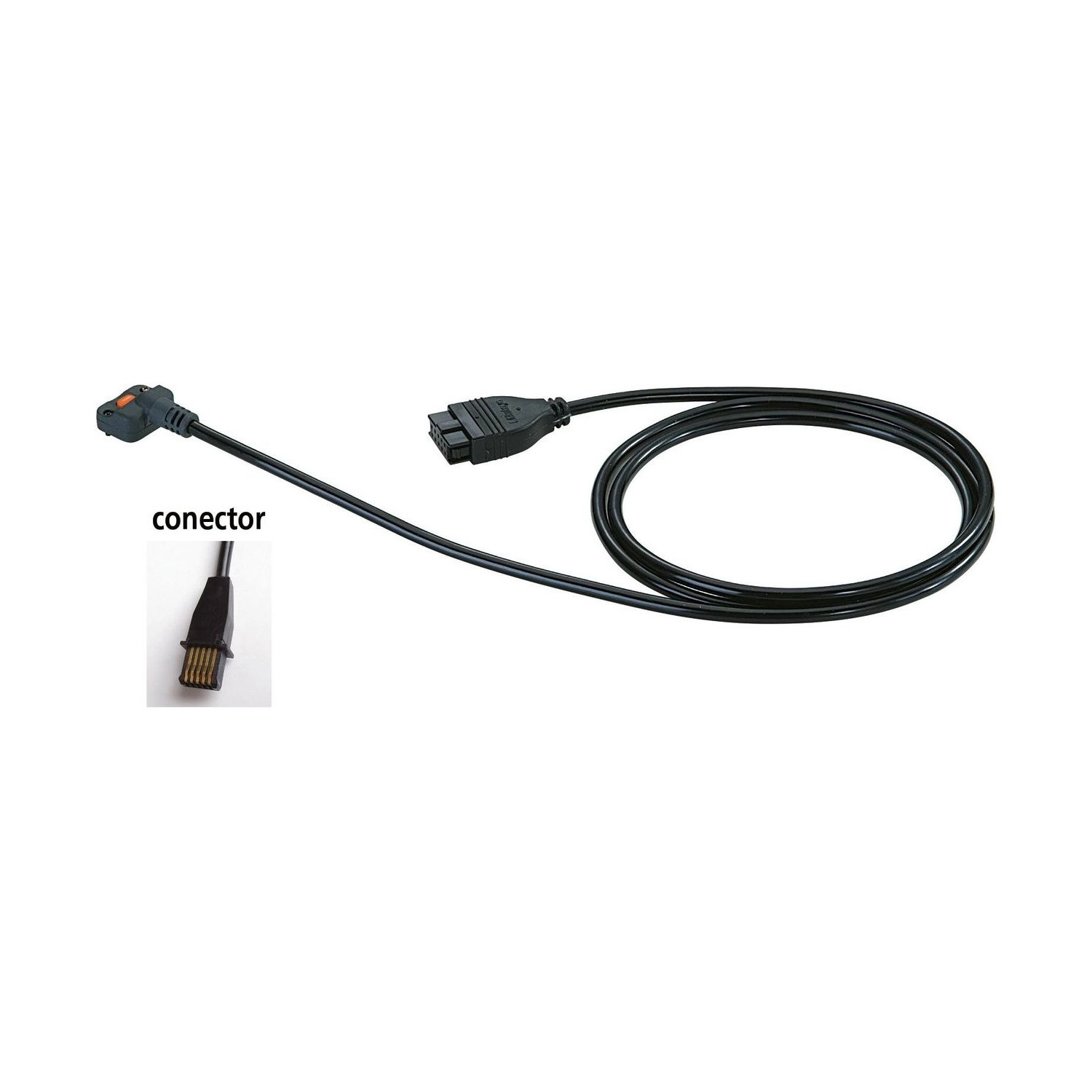

Cable de comunicación plano estándar recto sin botón DATA-2m -905409

SKU: 905409

Solicita un Presupuesto

Loading gears animation

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

Con 2 m, el 905409 es el cable Digimatic Mitutoyo que lleva la lectura de indicadores ID-CX/ID-U, Borematic y escalas SD hasta el aparato que recibe el dato. De un lado va el conector tipo F (plano recto); del otro, el tipo D, que se conecta al IT-020U, al IT-007R, al DP-1VA LOGGER, al MUX-10F o al contador EC.

Según la tabla de compatibilidad del catálogo 2025, el conector tipo F sirve para indicadores Digimatic ID-CX, ID-C112AX/RXB/GXB, ID-U, ID-SS y ID-SX, las líneas HDM-AX, HD-AX, HDS-HC y HDS-C, Borematic ABS 568-361/568-362, medidor de interiores Digimatic 511-501/511-502, unidades de escala SD-E, SDV-E, SD-F y SDV-F, durómetro HH-300 y medidor de profundidad con indicador ID-CX.

Para conectar el mismo instrumento directo al USB de la computadora, sin colector, el código es el USB-ITN 06AFM380F; sin cable, el cable U-WAVE-T 02AZD790F. En el tipo F, el conector no tiene botón de datos. La versión de 1 m es el 905338.

Resumen técnico
  • Conector tipo F · plano recto
  • Cable de 2 m · tipo D en el otro extremo
  • Indicadores ID-CX/ID-U, Borematic y escalas SD
  • Versión de 1 m: 905338
Diferenciales

Aspectos destacados del producto

Lo que distingue al 905409 entre los cables de conexión Digimatic.

Conector tipo F

Plano recto.

2 m

Largo del cable.

DP-1VA y MUX-10F

También IT-020U, IT-007R y EC.

Tipo D en el otro extremo

Plano de 10 pines.

Indicadores ID-CX/ID-U, Borematic y escalas SD

Indicados en el catálogo 2025.

Sin botón DATA

Envío por el instrumento o el colector.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 905409.

  • Tipo F Conector

    Plano recto.

  • Tipo D Otro extremo

    Plano de 10 pines.

  • 2 m Largo

    Otra versión: 905338.

  • No Botón DATA

    No lo hay en el conector.

  • Colectores Digimatic Se conecta a

    IT-020U, IT-007R, DP-1VA, MUX-10F, EC.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 905409 es la elección correcta.

Desafío Varias mediciones en secuencia

Conectar un instrumento por vez a la computadora toma tiempo.

Solución

El 905409 se conecta al multiplexor MUX-10F, que reúne varios instrumentos.

Desafío Anotar la lectura a mano

Transcribir valores retrasa el control y genera errores.

Solución

El 905409 lleva la medición del instrumento al colector o procesador Digimatic.

Desafío Elegir el cable correcto

Cada instrumento Digimatic tiene un formato de conector.

Solución

El 905409 es el tipo F, indicado para indicadores ID-CX/ID-U, Borematic y escalas SD.

Desafío Colector más alejado

Un cable corto no llega al aparato.

Solución

El 905409 tiene 2 m; la versión de 1 m es el 905338.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Modelo: Cable de conexión Digimatic tipo F
  • Marca: Mitutoyo
  • Clase: (F) Modelo recto
  • Notas y observaciones: Sin botón DATA en el conector.

Detalles técnicos

Línea
Cable de conexión Digimatic, conector tipo F
Aparatos con entrada tipo D
IT-020U, IT-007R 264-007, DP-1VA LOGGER 264-505A, MUX-10F 264-002A y contador EC
Otro largo
905338 (1 m)
USB, mismo conector
USB-ITN 06AFM380F
Inalámbrico, mismo conector
Cable U-WAVE-T 02AZD790F

Funciones

Cómo trabaja el 905409
Camino del dato

Instrumento, 905409 y colector o procesador Digimatic.

Conector tipo F

Plano recto.

Tipo D en el otro extremo

Igual en todos los cables Digimatic.

Transmisión de datos

El 905409 es la conexión con cable entre el instrumento y el aparato que recibe el dato.

Entrada del instrumento
Conector tipo F, plano recto
Salida al aparato
Conector tipo D (plano de 10 pines)
Aparatos
IT-020U, IT-007R, DP-1VA LOGGER, MUX-10F, contador EC
Directo al USB
USB-ITN 06AFM380F
Inalámbrico
Cable U-WAVE-T 02AZD790F con transmisor U-WAVE-T

Variantes de la serie

Cables de conexión Digimatic en la tienda

Código Tipo Largo Instrumentos
905338 Tipo F 1 m Indicadores ID-CX/ID-U, Borematic y escalas SD
905409 (este) Tipo F 2 m Indicadores ID-CX/ID-U, Borematic y escalas SD
936937 Tipo D 1 m Indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros
937387 Tipo E 1 m Durómetros HM
959149 Tipo C 1 m Calibres, cabezales y escalas Digimatic
959150 Tipo C 2 m Calibres, cabezales y escalas Digimatic
965013 Tipo E 2 m Durómetros HM
965014 Tipo D 2 m Indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros
05CZA624 Tipo A 1 m Calibres y medidores de profundidad Digimatic
05CZA625 Tipo A 2 m Calibres y medidores de profundidad Digimatic
05CZA662 Tipo B 1 m Micrómetros Digimatic
05CZA663 Tipo B 2 m Micrómetros Digimatic
21EAA194 Tipo G 1 m Indicadores ID-N y ID-B
21EAA190 Tipo G 2 m Indicadores ID-N y ID-B

Artículos incluidos

  • Cable de conexión Digimatic tipo F, 2 m, 905409
Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 905409?

Conecta un instrumento Digimatic con conector tipo F a un colector o procesador de datos (IT-020U, IT-007R, DP-1VA LOGGER, MUX-10F o contador EC), con el conector tipo D en el otro extremo.

¿El 905409 se conecta directo a la computadora?

No: va a un colector o procesador con entrada tipo D. Directo al USB, el código para el conector tipo F es el USB-ITN 06AFM380F; sin cable, el cable U-WAVE-T 02AZD790F.

¿Qué instrumentos usan el 905409?

El catálogo 2025 indica el conector tipo F para indicadores Digimatic ID-CX, ID-C112AX/RXB/GXB, ID-U, ID-SS y ID-SX, las líneas HDM-AX, HD-AX, HDS-HC y HDS-C, Borematic ABS 568-361/568-362, medidor de interiores Digimatic 511-501/511-502, unidades de escala SD-E, SDV-E, SD-F y SDV-F, durómetro HH-300 y medidor de profundidad con indicador ID-CX.

¿Cuál es la diferencia entre el 905409 y el 905338?

Solo el largo: el 905409 tiene 2 m y el 905338 tiene 1 m. Los dos tienen el conector tipo F y el tipo D en el otro extremo.

¿El conector del 905409 tiene botón de datos?

No. En la tabla del catálogo, el conector tipo F no tiene botón de datos.
