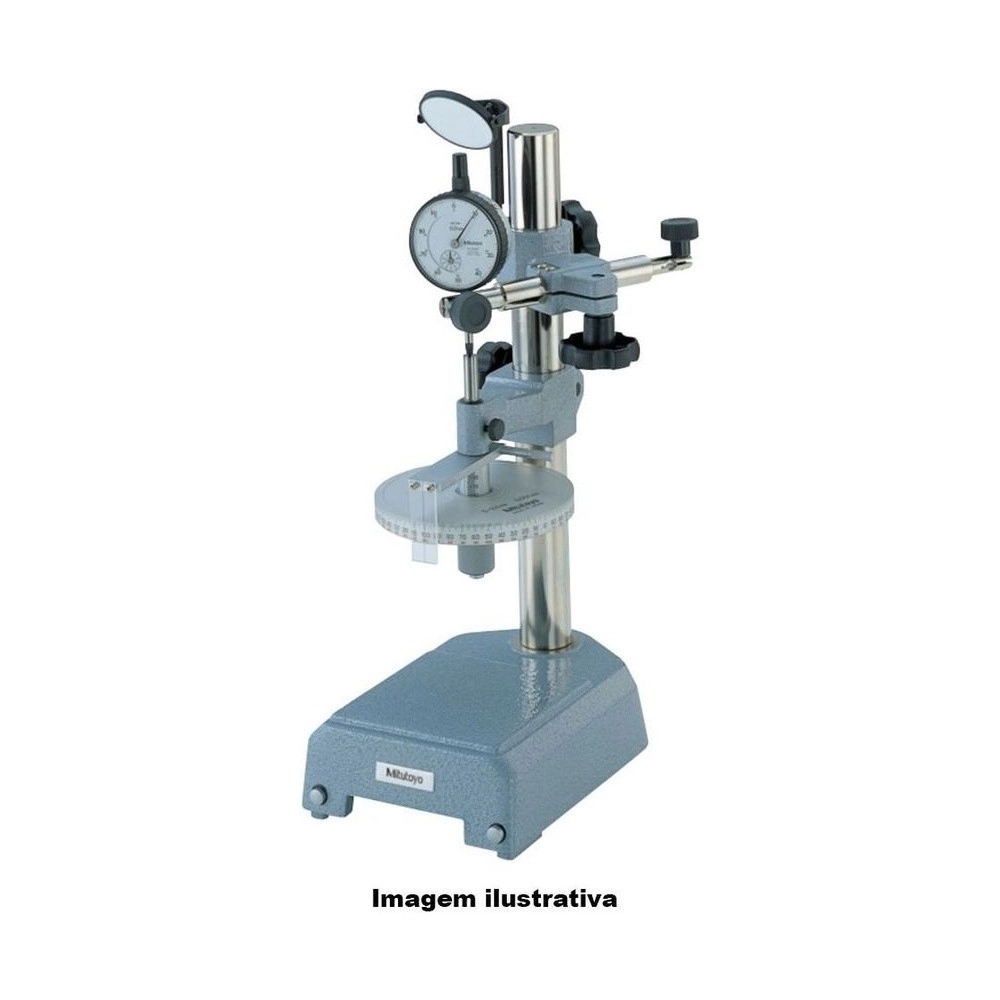

Calibrador de Reloj UDT-2 - 170-101-10

Calibrador de Reloj UDT-2 - 170-101-10

Name: Calibrador de Reloj UDT-2 - 170-101-10
Brand: Mitutoyo
SKU: 170-101-10

SKU: 170-101-10

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Sobre el producto

El Calibrador de Relojes UDT-2 Mitutoyo 170-101-10 es la versión en pulgadas del UDT-2: el cabezal micrométrico va de 0 a 1", con graduación de .0001".

La exactitud de avance es de ±.0001" y la histéresis, de .00002". Igual que el modelo métrico, verifica relojes comparadores, relojes palpadores y comparadores de diámetro interno con graduación o resolución de 0,01 mm.

La fijación acepta vástagos de ø1/4" y ø3/8", además de ø6 y ø8 mm. La base opcional 12AAK824 permite calibrar comparadores internos de la serie 511. Certificado de inspección incluido.

Capacidad de 0 a 1" · graduación .0001"
Exactitud de avance de ±.0001" · histéresis .00002"
Versión en pulgada · UDT-2
Certificado de inspección · incluido

Diferenciales

Aspectos destacados del producto

Lo que distingue al 170-101-10 entre los calibradores de relojes Mitutoyo.

Cabezal de 0 a 1", graduado en .0001".

Exactitud de avance del cabezal.

Según el catálogo 2025.

Y también ø6 y ø8 mm.

Comparador, palpador y comparador interno.

Suministrado como estándar.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 170-101-10.

0 a 1" Capacidad

Carrera del cabezal micrométrico.
.0001" Graduación

Lectura en el cabezal.
±.0001" Exactitud

Exactitud de avance, según el catálogo.
.00002" Histéresis

Según el catálogo 2025.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que el 170-101-10 es la elección correcta.

Desafío Relojes en pulgadas

Verificar un reloj en pulgadas en un banco métrico exige conversión en cada punto.

Solución

El 170-101-10 tiene cabezal de 0 a 1", graduado en .0001".

Desafío Reloj palpador fuera de tolerancia

El error de un palpador solo aparece cuando la pieza ya fue rechazada o aprobada por error.

Solución

El UDT-2 compara el palpador con el cabezal micrométrico.

Desafío Comparador interno de la serie 511

El comparador interno necesita apoyo propio para ser verificado.

Solución

La base opcional 12AAK824 sujeta el comparador interno en el UDT-2.

Desafío Trazar la calibración

Sin documento, la verificación interna pierde valor en una auditoría.

Solución

El 170-101-10 viene con certificado de inspección.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 170
Modelo: UDT-2
Capacidad: 0-1”
Graduación: .0001”
Exactitud: ±.0001"

Detalles técnicos

Código: 170-101-10 (pulgada)
Graduación del cabezal micrométrico: .0001"
Histéresis: .00002"
Relojes a calibrar: Reloj comparador, reloj palpador y comparador de diámetro interno con graduación o resolución de 0,01 mm
Diámetros de fijación: ø6 y ø8 mm; ø1/4" y ø3/8"
Accesorio opcional: Base para comparadores internos 12AAK824 (serie 511 estándar o con cabezal micrométrico, hasta 400 mm)

Funciones

Cómo trabaja el 170-101-10

Lectura por cabezal micrométrico

El desplazamiento aplicado al reloj se lee en el cabezal del UDT-2 y se compara con la indicación del reloj.

Cuatro diámetros de vástago

Fija relojes de vástago ø6 y ø8 mm, ø1/4" y ø3/8".

Comparador interno con la base 12AAK824

Con la base opcional, calibra comparadores de diámetro interno de la serie 511.

Variantes de la serie

Calibradores de relojes Mitutoyo disponibles en la tienda

Código	Capacidad	Graduación / resolución	Exactitud
170-402	100 mm	0,01 µm	(0,1+0,4L/100) µm
170-102-12	0 a 25 mm	0,001 mm	±2 µm
170-101-10 (este)	0 a 1"	.0001"	±.0001"
521-103	0 a 1 mm	0,0002 mm	±0,2 µm
521-105	0 a 5 mm	0,0002 mm	±0,8 µm
521-104	0 a .05"	.00001"	±.00001"
521-106	0 a .2"	.00001"	±.00003"

Artículos incluidos

Calibrador de Relojes UDT-2 170-101-10
Certificado de inspección

Preguntas frecuentes

Preguntas y Respuestas

¿El 170-101-10 es métrico o en pulgadas?

En pulgadas: capacidad de 0 a 1", graduación de .0001". La versión métrica del UDT-2 es el 170-102-12.

¿Cuál es la exactitud del 170-101-10?

±.0001" de exactitud de avance, con histéresis de .00002".

¿El 170-101-10 acepta vástago métrico?

Sí. Fija ø6 y ø8 mm, y también ø1/4" y ø3/8".

¿Qué relojes verifica el 170-101-10?

Relojes comparadores, palpadores y comparadores de diámetro interno con graduación o resolución de 0,01 mm; el comparador interno necesita la base opcional 12AAK824.

¿El 170-101-10 viene con certificado?

Viene con certificado de inspección, suministrado como estándar.
