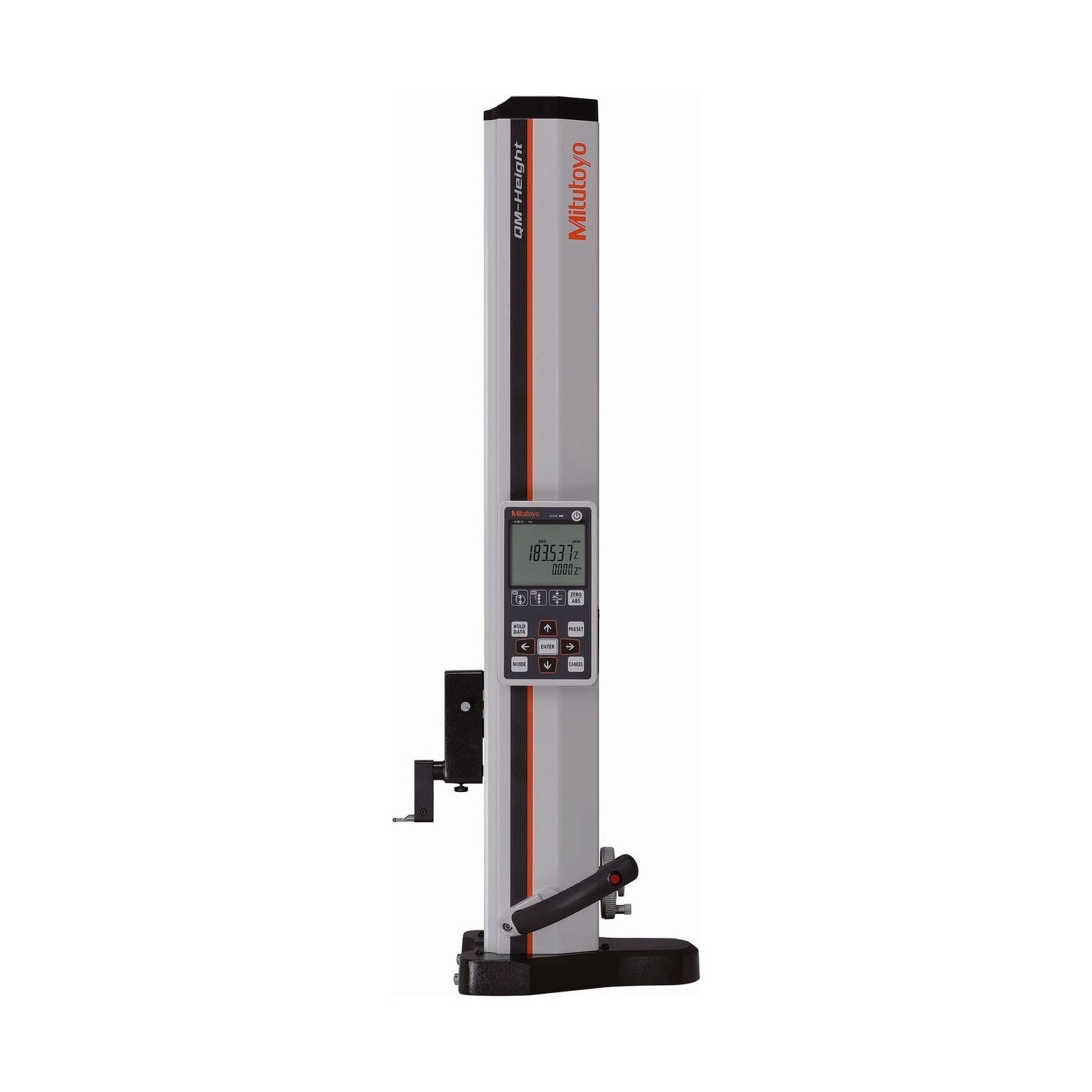

Calibre de Altura QM-Height de Gran Precisión ABSOLUTE de 600 mm - 518-246

Name: Calibre de Altura QM-Height de Gran Precisión ABSOLUTE de 600 mm - 518-246
Brand: Mitutoyo
SKU: 518-246

SKU: 518-246

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

El Calibre de Altura QM-Height Mitutoyo 518-246, de la serie 518, mide de 0 - 715 mm (recorrido de 600 mm / 24") con exactitud de indicación de ±(2,4 + 2,1L/600) µm, con flotación por aire.

Es un calibre de altura de alta precisión que va más allá de la altura: mide escalones, diámetros internos y externos y descentramiento. El panel simple hace la mayoría de las mediciones con una tecla, y la indicación tiene exactitud de ±(2,4 + 2,1L/600) µm, con repetibilidad 2σ de hasta 1,8 µm.

Este es el modelo con flotación por aire: un colchón de aire hace que el instrumento se deslice suave sobre el mármol, solo para posicionar. El catálogo no garantiza la exactitud con el instrumento suspendido, y recomienda mármol clase JIS 1 o superior. Masa de 30 kg. El recorrido es de 600 mm (24"), con rango total de 0 a 715 mm, perpendicularidad de 12 µm y 1016 mm de altura. La lectura es en milímetro, con resolución seleccionable de 0,001 o 0,005 mm.

Recorrido 600 mm (24") · perpendicularidad 12 µm
Exactitud ±(2,4 + 2,1L/600) µm · resolución 0,001 mm
Con flotación por aire · para posicionar
Salida Digimatic y USB · 4 pilas AA

Diferenciales

Aspectos destacados del producto

Lo que distingue al 518-246 dentro de la serie 518.

Se desliza suave sobre el mármol para posicionar.

Recorrido de 600 mm, el mayor de la línea.

O 0,005 mm, seleccionable.

Retiene el máximo y el mínimo para medir descentramiento.

Panel simple, en la mayoría de las mediciones.

De inducción electromagnética, con guía por rodamiento.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 518-246.

Sí, para posicionamiento Flotación por aire

Con la flotación en uso, la autonomía de las pilas baja a cerca de 90 horas.
12 µm Perpendicularidad

En el recorrido de 600 mm; el de 350 mm tiene 7 µm.
0,001 / 0,005 mm Resolución

Seleccionable. La exactitud es la indicación de ±(2,4 + 2,1L/600) µm.
2σ ≤ 1,8 µm Repetibilidad

En diámetro y descentramiento el error puede ser mayor, por la variación de la fuerza durante el barrido.
4 pilas AA Alimentación

Alcalinas o NiMH recargables; adaptador de red opcional.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 518-246 es la elección correcta.

Desafío Arrastrar un instrumento pesado

Desplazar 30 kg entre puntos de la pieza exige esfuerzo.

Solución

El 518-246 flota sobre un colchón de aire para ser posicionado.

Desafío Pieza alta más allá de 465 mm

Por encima del rango del modelo de 350 mm, la cota pasaría a exigir dos montajes.

Solución

El 518-246 mide de 0 a 715 mm en una referencia.

Desafío Transcribir la medición a mano

Digitar la lectura es donde el dato de inspección se pierde.

Solución

Las salidas Digimatic y USB llevan el dato a la PC; el USB pide driver de Mitutoyo.

Desafío Poner a cero con otra punta

Cambiar la punta cambia la referencia del cero.

Solución

El catálogo avisa que, según la punta o el contacto usado, puede hacer falta un bloque patrón para poner a cero.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 518
Modelo: Calibrador de Altura ABSOLUTE de Alta Precisión
Capacidad: 0-600mm
Resolución: 0,001mm
Exactitud: ± (2,4+2,1L/600) μm

Detalles técnicos

Rango de medición: 0 - 715 mm (recorrido de 600 mm / 24")
Repetibilidad: 2σ ≤ 1,8 µm
Perpendicularidad: 12 µm
Principio de medición: Encoder absoluto de inducción electromagnética
Guía: Rodamiento
Accionamiento: Manual, con volante
Fuerza de medición: 1,5 ± 0,5 N
Salida de datos: Digimatic y USB (driver de Mitutoyo)
Flotación por aire: Sí, solo para posicionamiento
Alimentación: 4 pilas AA/LR6 (incluidas) o NiMH HR6; adaptador de red opcional
Autonomía: Cerca de 1.200 h sin usar la flotación; cerca de 90 h usándola
Dimensiones (An × Pr × Al): 280 × 273 × 1016 mm
Masa: 30 kg
Temperatura de uso: 0 a 40 °C (recomendado 10 a 30 °C)
Humedad de uso: 20 a 80% HR, sin condensación

Funciones

Funciones de operación del 518-246

Medición de altura

Altura respecto del mármol con la punta escalonada.

Escalón

Diferencia de altura entre superficies.

Diámetro interno y externo

Medido con el barrido de la sonda.

Descentramiento (MÁX − MÍN)

Retiene el máximo y el mínimo y muestra la diferencia.

Panel de una tecla

La mayoría de las mediciones se hace con una tecla.

Salida de datos

Digimatic y USB, para PC y control estadístico.

Transmisión de datos

El 518-246 tiene salida Digimatic y USB. La salida USB pide el driver de comunicación de Mitutoyo.

Cable Digimatic (1 m / 2 m): 936937 / 965014
USB Input Tool Direct (USB-ITN-D): 06AFM380D
U-WAVE-T: 02AZD730H (IP67) o 02AZD880H (con señal sonora)
Cable del U-WAVE-T: 02AZD790D (estándar) o 02AZE140D (para pedal)
Receptor U-WAVE-R: 02AZD810E
Software: USB-ITPAK V2.1 / V3.0 (Excel) y MeasurLink

Variantes de la serie

Calibres de altura QM-Height de la serie 518 disponibles en la tienda

Código	Capacidad	Resolución	Flotación por aire
518-240	0 - 465 mm (recorrido de 350 mm / 14")	0,001 / 0,005 mm	No
518-241	0 - 465 mm (recorrido de 350 mm / 14")	0,001 / 0,005 mm o 0,00005 / 0,0001 / 0,0002 pulg	No
518-242	0 - 715 mm (recorrido de 600 mm / 24")	0,001 / 0,005 mm	No
518-243	0 - 715 mm (recorrido de 600 mm / 24")	0,001 / 0,005 mm o 0,00005 / 0,0001 / 0,0002 pulg	No
518-244	0 - 465 mm (recorrido de 350 mm / 14")	0,001 / 0,005 mm	Sí
518-245	0 - 465 mm (recorrido de 350 mm / 14")	0,001 / 0,005 mm o 0,00005 / 0,0001 / 0,0002 pulg	Sí
518-246 (este)	0 - 715 mm (recorrido de 600 mm / 24")	0,001 / 0,005 mm	Sí
518-247	0 - 715 mm (recorrido de 600 mm / 24")	0,001 / 0,005 mm o 0,00005 / 0,0001 / 0,0002 pulg	Sí

Artículos incluidos

Calibre de Altura QM-Height
Punta escalonada ø5 mm (05HZA148)
Bloque de calibración del diámetro de la punta (12AAA715)
4 pilas alcalinas AA, para verificación de funcionamiento
Certificado de inspección de fábrica

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Puedo medir con el 518-246 flotando?

No con garantía de exactitud: el catálogo dice que la flotación es solo para posicionar. Se apaga el aire y se mide con el instrumento apoyado. Se recomienda mármol clase JIS 1 o superior.

¿Cuál es el rango de medición del 518-246?

De 0 a 715 mm, con recorrido de 600 mm (24").

¿El 518-246 lee en pulgada?

No, es la versión métrica. La versión en pulgada y milímetro del mismo modelo es el 518-247.

¿Qué viene con el 518-246?

La punta escalonada de ø5 mm (05HZA148), el bloque de calibración del diámetro de la punta (12AAA715) y cuatro pilas AA para verificación de funcionamiento.

¿Qué puntas opcionales existen para el 518-246?

Discos de ø14 y ø20 mm, esferas coaxiales de ø2, ø3 y ø4 mm, esferas excéntricas de ø4 y ø6 mm, la sonda de profundidad 12AAC072 y los soportes para reloj (12AAA792) y largo (12AAA793).
