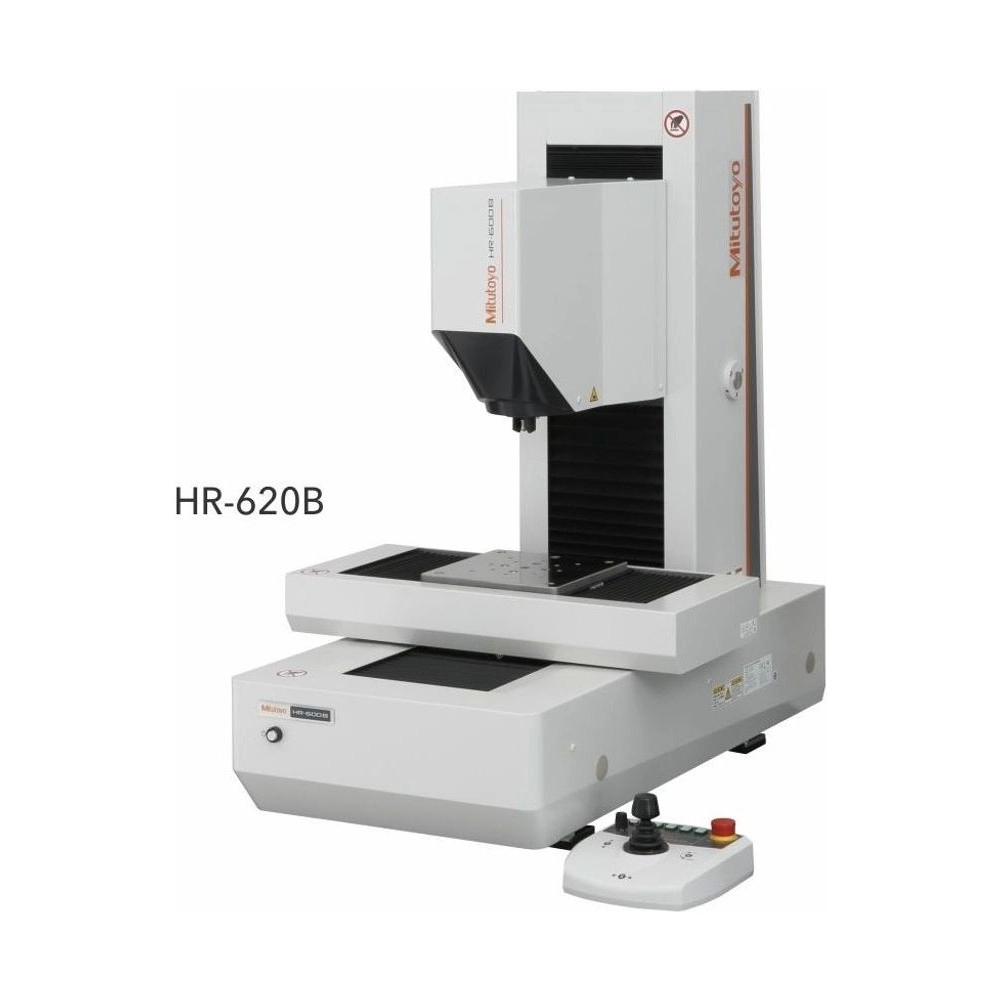

Durómetro Rockwell HR-620B - serie HR-600

SKU: HR-620B

Solicita un Presupuesto

Loading gears animation

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

Modelo de la serie HR-600 con platina del eje Y motorizada de serie, de 160 mm (±80 mm) a 50 mm/s, hecho para el ensayo multipunto automático de una pieza o de varias muestras en secuencia. La fuerza de ensayo va de 9,807 a 2452 N (1 a 250 kgf).

Además de Rockwell y Rockwell superficial, mide micro-Brinell y dureza de plásticos, de metales como engranajes y cigüeñales a piezas blandas como pastillas de freno, con las escalas HRR y HRS de penetrador esférico. El cabezal móvil baja hasta la pieza, montada en una mesa de hasta 100 kg, y la altura útil es de 250 mm, o 165 mm con la platina del eje X opcional.

Con el eje X opcional, de 160 o 300 mm, y el software AVPAK, el HR-620B ensaya en X, Y y Z por programa de pieza, también en superficies irregulares o con escalones. Con FORMEio, se comunica con un PLC vía RS-232C o LAN y entra en una celda con robots, que va del montaje de la pieza a la clasificación por el resultado.

Resumen técnico
  • Eje Y motorizado de serie
  • Fuerza de 9,807 a 2452 N
  • Micro-Brinell y plásticos
  • Ensayo multipunto automático

Aspectos destacados del producto

Lo que distingue al HR-620B en la serie HR-600.

Eje Y de serie

Platina motorizada de 160 mm (±80 mm) a 50 mm/s, con error de avance de 0,1 mm o menos.

Multipunto

Ensaya una pieza en varios puntos o varias muestras en secuencia, sin reposicionar a mano.

Plásticos

Escalas de plástico (ISO 2039-1) y micro-Brinell, con fuerza desde 9,807 N.

X, Y y Z

Con la platina del eje X (160 o 300 mm) y AVPAK, el ensayo sigue un programa de pieza.

Celda de producción

Con FORMEio, el PLC comanda el ensayo por RS-232C o LAN y los robots cargan la pieza.

Ensayo Jominy

La pantalla multipunto con navegación sigue la dureza punto a punto a lo largo de la probeta.

Características principales

Lo que significa en la práctica cada dato del HR-620B.

  • 9,807 a 2452 N Fuerza de ensayo

    De 1 a 250 kgf: además de Rockwell y Rockwell superficial, cubre plásticos de 49,03 a 962,1 N (ISO 2039-1), Brinell hasta 2452 N e indentación Vickers de 294,2 y 490,4 N (hoja E17012).

  • 160 mm a 50 mm/s Eje Y de serie

    La platina motorizada mueve la pieza ±80 mm con error de avance de 0,1 mm o menos: los puntos de un ensayo multipunto, o varias muestras en secuencia, se posicionan sin tocar la pieza (hoja E17012).

  • 210 mm a 10 mm/s Cabezal móvil

    El cabezal baja hasta la pieza, de 40 a 250 mm de altura (165 mm con la platina del eje X), montada en una mesa de 100 kg y 220 mm de profundidad (folleto FVP-280, págs. 4 y 7).

  • Rockwell, Brinell, micro-Brinell y plásticos Ensayos

    Normas JIS B 7726, ISO 6508-2 y ASTM E18 (Rockwell), JIS B 7724, ISO 6506-2 y ASTM E10 (Brinell), ISO 2039-1 y ASTM D785 (plásticos) y VDI/VDE 2616 (indentación Brinell y Vickers) (hoja E17012).

  • Hasta 7 dígitos Pantalla multipunto

    Muestra el resultado de cada punto programado con escala, juicio y corrección. La unidad de visualización táctil es accesorio especial en el HR-620B, y el AVPAK opcional programa X, Y y Z (folleto FVP-280, pág. 14).

  • RS-232C, Digimatic y USB 2.0 Salidas

    Serie para impresora, Digimatic para el DP-1VA o el U-WAVE y USB para PC o memoria; con FORMEio, control por PLC vía RS-232C o LAN; 100 a 200 V, 50/60 Hz; 205 kg (hoja E17012; folleto, pág. 12).

¿Qué problemas resuelve este producto?

Situaciones de ensayo en las que el HR-620B es la elección correcta.

Desafío Medir dureza en varios puntos de la misma pieza

Sin platina motorizada, cada punto pide reposicionar la pieza a mano.

Solución

El HR-620B mueve la pieza en el eje Y motorizado de serie y ensaya los puntos en secuencia.

Desafío Dureza después del tratamiento térmico de engranajes

La dureza después del tratamiento térmico necesita verificarse en varias partes del diente: flanco, cara y punta.

Solución

Con el eje Y, el HR-620B ensaya las varias partes del engranaje en un solo posicionamiento.

Desafío Ensayar pastilla de freno y plástico

Los materiales blandos piden escalas de penetrador esférico y secuencia propia de carga.

Solución

El HR-620B mide dureza de plásticos y las escalas HRR y HRS, además de micro-Brinell.

Desafío Automatizar el ensayo en la línea

Montar, ensayar y separar piezas a mano limita el volumen de inspección.

Solución

Con el eje X opcional, AVPAK y FORMEio, el HR-620B entra en una celda con robots y PLC.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Serie: 810
  • Modelo: HR-620B
  • Fuerza de ensayo: 9,807 a 2452 N
  • Fuerza de ensayo/kgf: 1 a 250 kgf
  • Ensayos disponibles: Rockwell, Rockwell superficial, Brinell, micro-Brinell y dureza de plásticos
  • Dimensiones máximas de la muestra: Altura de hasta 250 mm (165 mm con el eje X opcional); profundidad de 220 mm desde el centro del penetrador
  • Funciones de conversión de durezas: Tablas Mitutoyo, SAE J417, ASTM E140, ISO 18265 y BS 860
  • Tipo de dureza: Rockwell/Rockwell Superficial
  • Normas: Rockwell: JIS B 7726, ISO 6508-2, ASTM E18
  • Tipo de pantalla: Pantalla táctil a color
  • Aplicación de la carga: Celda de carga con control de realimentación
  • Selección de la precarga/Selección de la Carga Total: Precarga 3 o 10 kgf; carga total 15, 30, 45, 60, 100 o 150 kgf (Rockwell)
  • Aplicaciones: Metales (cigüeñales, bloques de cilindros) y piezas blandas (pastillas de freno, plásticos)
  • Dureza en la pantalla: Hasta 7 dígitos; lectura mínima de 0,01 (configurable)
  • Salida de Datos: RS-232C (impresora), Digimatic y USB 2.0
  • Alimentación: CA 100 a 200 V, 50/60 Hz
  • Peso de la unidad principal: 205 kg
  • Notas y observaciones: Durómetro Rockwell CNC de la serie HR-600 con platina del eje Y motorizada de serie (160 mm, ±80 mm, 50 mm/s), para ensayo multipunto automático. Opcional: platina del eje X de 160 o 300 mm (810-535 o 810-536).
  • Marca: Mitutoyo

Detalles técnicos

Eje Y
Motorizado de serie, 160 mm (±80 mm), 50 mm/s, error de avance de 0,1 mm o menos
Cabezal
Móvil, 10 mm/s, recorrido de 210 mm
Pantallas
Estándar, simple, multipunto con navegación (ensayo Jominy), promedio y lista de los 5 últimos
Corrección
Superficie curva, corrección del usuario y multipunto
Idiomas
15, entre ellos portugués y español
Opcionales
Platina del eje X de 160 o 300 mm (810-535 o 810-536), mesa B, AVPAK, FORMEio, pedal

Funciones

Funciones del HR-620B
Programar

Definir los puntos de ensayo en la pantalla multipunto o en un programa de pieza de AVPAK.

Posicionar

Mover la pieza en el eje Y motorizado, y en el eje X con la platina opcional.

Ensayar

Aplicar la fuerza de 9,807 a 2452 N en Rockwell, Brinell, micro-Brinell o plásticos.

Analizar

Ver el promedio, la lista de los últimos resultados y la estadística de los puntos.

Integrar

Enviar los datos por RS-232C, Digimatic o USB, o comandar la celda por PLC con FORMEio.

Transmisión de datos

El HR-620B tiene tres salidas: RS-232C (para impresora), Digimatic y USB 2.0, para PC o memoria USB. Los accesorios de abajo son los que indica la hoja técnica de la serie HR-600, con los códigos de las versiones que vende la tienda. Todos son opcionales.

Directo al PC (USB)
Input Tool USB-ITN-D 06AFM380D
Inalámbrico (U-WAVE)
Transmisor U-WAVE-T 02AZD730H (IP67) o 02AZD880H (con zumbador), con el cable 02AZD790D, y receptor U-WAVE-R 02AZD810E en el PC
Línea de producción
FORMEio: control por PLC vía RS-232C o LAN
Gestión de datos
MeasurLink, para recolección y estadística en tiempo real

Variantes de la serie

Durómetros Rockwell CNC serie HR-600 disponibles en la tienda

Código Versión Fuerza de ensayo Mesa
HR-610A Modelo estándar 29,42 a 1839 N Eje X opcional
HR-620B (este) Eje Y motorizado 9,807 a 2452 N Eje Y de serie; X opcional

Artículos incluidos

  • Durómetro Rockwell CNC HR-620B (unidad principal, con platina del eje Y)

Video

Preguntas y Respuestas

¿Qué ensayos hace el HR-620B?

Rockwell y Rockwell superficial (JIS B 7726, ISO 6508-2, ASTM E18), Brinell, micro-Brinell y dureza de plásticos.

¿Cuál es la fuerza de ensayo del HR-620B?

De 9,807 a 2452 N (1 a 250 kgf).

¿Cómo es el eje Y del HR-620B?

Motorizado y de serie, con recorrido de 160 mm (±80 mm), velocidad de cerca de 50 mm/s y error de avance de 0,1 mm o menos.

¿Cuál es el tamaño máximo de pieza en el HR-620B?

Hasta 250 mm de altura (165 mm con la platina del eje X opcional) y 100 kg, con 220 mm de profundidad desde el centro del penetrador.

¿El HR-620B puede trabajar en una línea automatizada?

Sí. Con la platina del eje X opcional, AVPAK y FORMEio, que se comunica con un PLC vía RS-232C o LAN, integra una celda con robots y transportadores.

¿Cuál es la diferencia entre el HR-620B y el HR-610A?

El HR-620B tiene eje Y motorizado de serie, fuerza de 9,807 a 2452 N y mide micro-Brinell y plásticos; el HR-610A es el modelo estándar, de 29,42 a 1839 N.
