Name: Escala digital Digimatic ABSOLUTE SDV-10D - 0-100MM - 572-300-10
Brand: Mitutoyo
SKU: 572-300-10

SKU: 572-300-10

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Sobre el producto

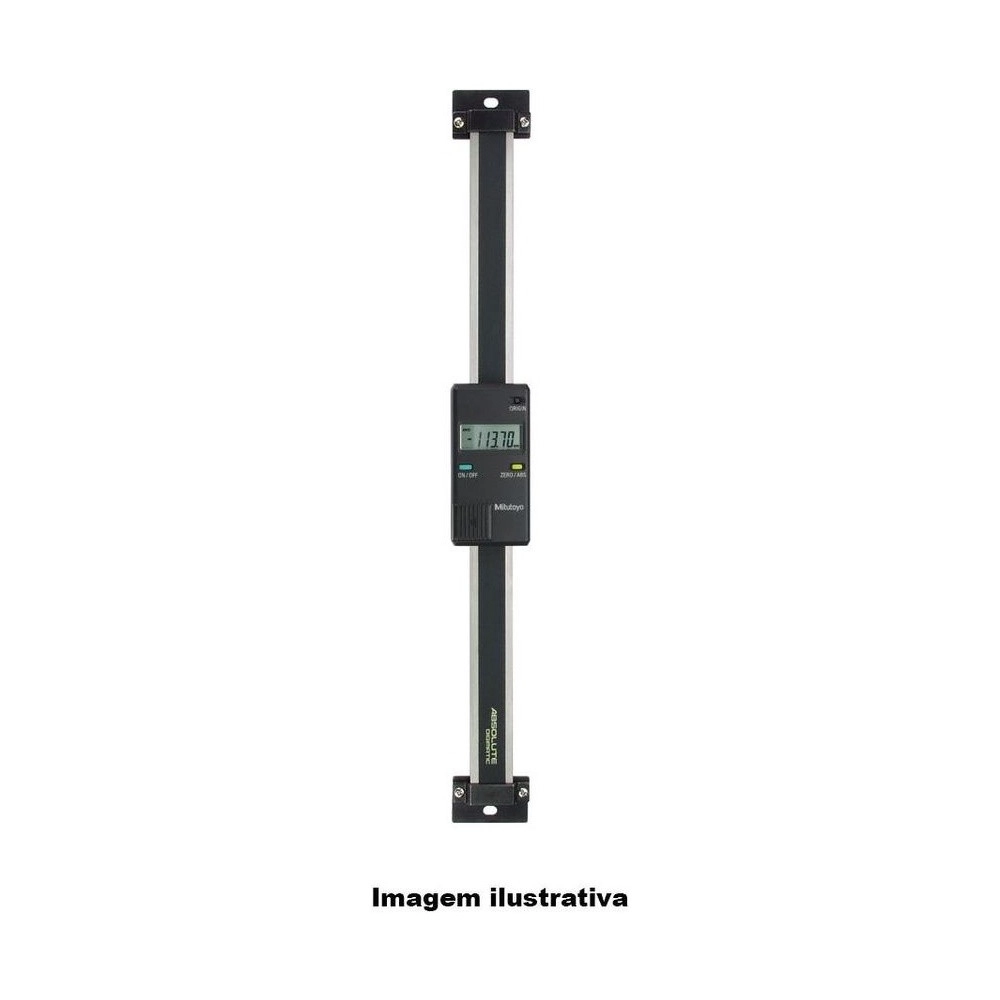

La Escala Digimatic ABSOLUTE Mitutoyo 572-300-10, modelo SDV-10D, mide 0 a 100 mm con display vertical y es la versión directa de la línea: sin preset y sin inversión de conteo, a cambio de una pila de cerca de 20.000 horas, cuatro veces la de las escalas multifunción.

En números, el SDV-10D de la sublínea SDV-D: capacidad de 0-100 mm, resolución de 0,01 mm, exactitud de 0,03 mm y repetibilidad de 0,01 mm. Es el mejor valor de la serie, y vale solo hasta 200 mm de recorrido.

Usa el sistema ABSOLUTE, que conserva el origen con el instrumento apagado y no se equivoca por velocidad de desplazamiento, y es la versión directa en montaje vertical: sin preset y sin inversión de conteo, con el congelamiento del display dependiendo de la Unidad de Congelamiento vendida aparte, y con pila de cerca de 20.000 horas. Acompaña el manual de operación. Para dispositivo de banco el propio display suele bastar; el contador EC queda como opcional, para cuando la lectura necesita salir del instrumento.

Capacidad 0-100 mm · resolución 0,01 mm
Exactitud 0,03 mm · repetibilidad 0,01 mm
Display vertical · versión directa, sin preset
Salida de datos Digimatic · batería de aprox. 20.000 h

Diferenciales

Destacados del producto

Lo que distingue al 572-300-10 dentro de la línea directa vertical de la Serie 572.

Cuatro veces la de las escalas multifunción.

Lectura en el eje en que corre el cabezal.

El mejor valor de la serie, sin pagar por función extra.

100 mm, para columna corta y banco.

Se conecta a computadora y a sistema de recolección.

ABSOLUTE: enciende ya en la referencia.

Especificaciones

Características principales

Qué significa en la práctica cada número del 572-300-10.

Aprox. 20.000 horas Pila

Lo que se gana al renunciar al preset y a la inversión: cuatro veces la autonomía de las sublíneas E y F, y más del doble de la versión sellada.
Display vertical Montaje

La lectura acompaña el eje en que se desplaza el cabezal, sin obligar a quien opera a girar la cabeza para verificar el valor.
0,03 mm Exactitud

El mejor valor de la serie, idéntico al de las escalas multifunción de la misma capacidad. La línea directa no mide peor, mide con menos recursos.
Depende de accesorio Congelamiento del display

Exige la Unidad de Congelamiento, vendida aparte, y el catálogo advierte que no funciona al mismo tiempo que el envío de datos.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 572-300-10 es la elección correcta.

Desafío Cambiar la pila en columna montada

Una escala vertical suele quedar sujeta a la columna del dispositivo, y llegar hasta la pila significa desmontar y rehacer la alineación.

Solución

Las cerca de 20.000 horas del 572-300-10 espacian esa operación más allá de seis años en jornada de 8 horas.

Desafío Pagar por recursos que el puesto no usa

El preset doble y la inversión de conteo encarecen el instrumento y consumen pila incluso cuando nadie los acciona.

Solución

El 572-300-10 es la versión directa, con la misma exactitud de 0,03 mm de las escalas multifunción.

Desafío Lectura fuera del eje de trabajo

Un display horizontal en montaje vertical obliga a quien opera a traducir la posición mentalmente en cada medición.

Solución

El 572-300-10 tiene display vertical, alineado con el desplazamiento del cabezal.

Desafío Origen perdido al apagar

Una escala incremental obliga a volver a encontrar el cero en cada arranque de turno.

Solución

El 572-300-10 es ABSOLUTE y conserva la referencia con el instrumento apagado.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Marca: Mitutoyo
Serie: 572
Modelo: SDV-10D
Alcance (mm): 0-100mm
Resolución (mm): 0,01mm
Capacidad: 0-100mm
Graduación / Graduado: 0,01mm
Exactitud: 0,03mm
Repetibilidad: 0.01mm
Vida útil de la batería: Aproximadamente 20.000 horas
Número de bloque: 1
Valor de altura entre bloques contiguos (µm): 10

Detalles técnicos

Recorrido: 0 a 100 mm
Montaje: Display vertical
Cuerpo (L1): 244 mm

Variaciones de la serie

Otros modelos de la línea directa vertical de la Serie 572 disponibles en la tienda

Código	Modelo	Capacidad	Resolución	Exactitud
572-300-10 (este)	SDV-10D	0-100 mm	0,01 mm	0,03 mm
572-302-10	SDV-20D	0-200 mm	0,01 mm	0,03 mm
572-303-10	SDV-30D	0-300 mm	0,01 mm	0,04 mm

Artículos incluidos

Escala Digimatic ABSOLUTE
Manual de operación
Certificado de Inspección Individual
Opcional, vendido aparte: contador EC, usado como display externo
Opcional, vendido aparte: unidades de recolección DP1-VA, MUX-10F e IT-016U, que prescinden del contador EC

Preguntas frecuentes

Preguntas y Respuestas

¿Qué cambia el 572-300-10 respecto de las escalas multifunción?

Funciones por autonomía. No tiene preset ni inversión de sentido de conteo, y a cambio la pila dura cerca de 20.000 horas, contra aproximadamente 5.000 de las sublíneas E y F.

¿La versión directa del 572-300-10 mide con menos exactitud?

No. Son 0,03 mm, el mejor valor de la serie, el mismo declarado para las escalas multifunción de la misma capacidad.

¿Cómo congelar la lectura en el 572-300-10?

Hace falta la Unidad de Congelamiento, vendida por separado. El catálogo registra que no puede usarse al mismo tiempo que el envío de datos.

¿El 572-300-10, versión vertical directa, es menor que la multifunción?

No. En la vertical el cuerpo tiene las mismas medidas de las escalas multifunción. La reducción de tamaño existe solo en la versión compacta horizontal, identificada por el sufijo DX.

¿El 572-300-10 lee en pulgadas?

No, solo en milímetros. En la línea directa, los modelos de doble unidad son los horizontales, del 572-210-20 al 572-213-10.

Calidad Mitutoyo

Certificaciones y Tecnologías

Lo que acompaña al 572-300-10 de fábrica.

La escala conserva el cero incluso apagada y la lectura no depende de la velocidad de desplazamiento: el error por movimiento rápido no ocurre en una escala absoluta.
