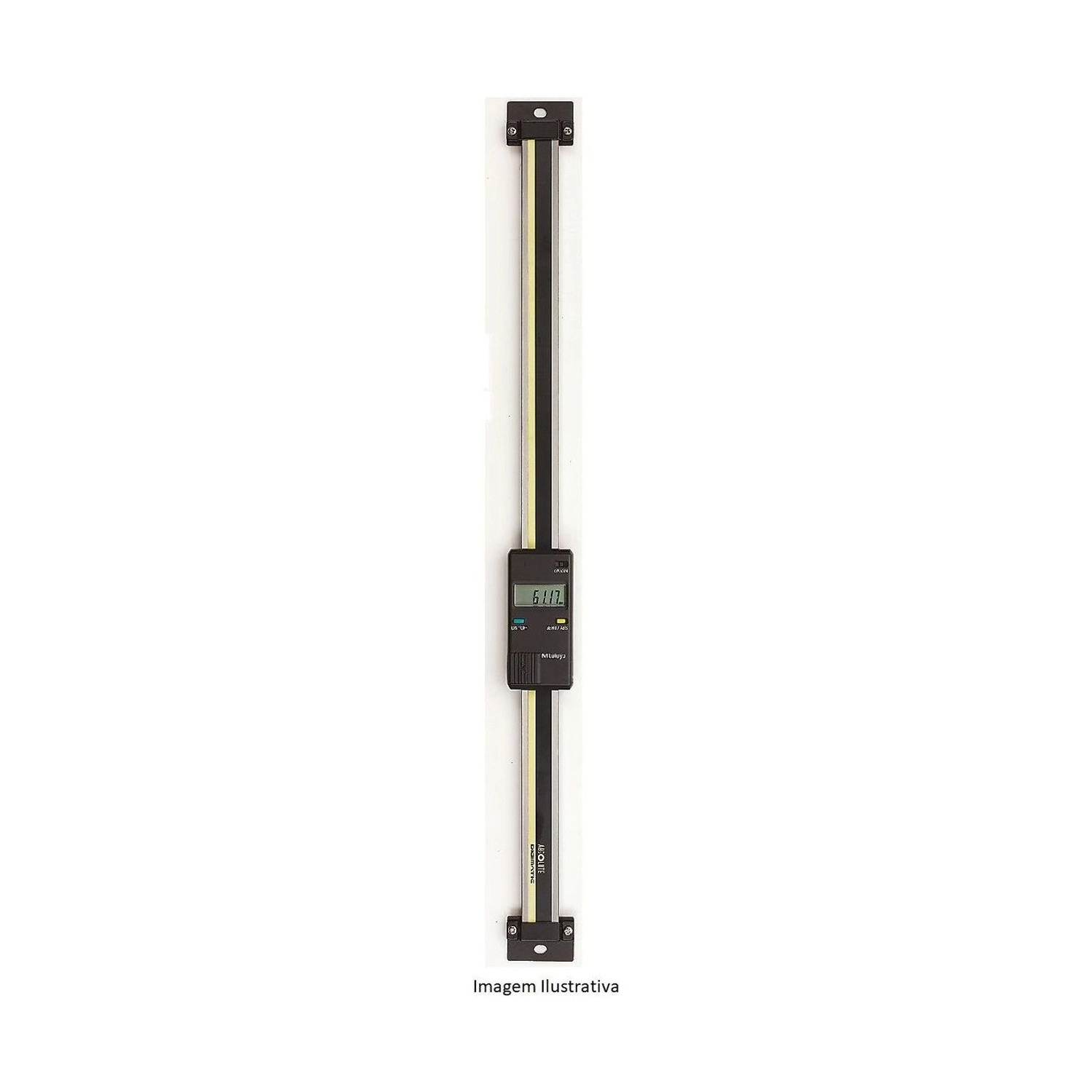

Escala digital Digimatic ABSOLUTE SDV-24"E - 0-600MM / 0-24" - 572-575

Escala digital Digimatic ABSOLUTE SDV-24"E - 0-600MM / 0-24" - 572-575

Name: Escala digital Digimatic ABSOLUTE SDV-24"E - 0-600MM / 0-24" - 572-575
Brand: Mitutoyo
SKU: 572-575

SKU: 572-575

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Sobre el producto

La Escala Digimatic ABSOLUTE Mitutoyo 572-575, modelo SDV-24"E, cubre 0 a 600 mm o 0 a 24" de recorrido vertical, leyendo en las dos unidades.

En números, el SDV-24"E de la sublínea SDV-E: capacidad de 0-600 mm / 0-24", resolución de .0005" / 0,01 mm, exactitud de 0,05 mm / .002" y repetibilidad de 0,01 mm. La exactitud ya es cinco veces la resolución que muestra el display.

Usa el sistema ABSOLUTE, que conserva el origen con el instrumento apagado y no se equivoca por velocidad de desplazamiento, y acepta invertir el sentido del conteo, lo que en un montaje vertical decide si el número crece subiendo o bajando. Acompaña el manual de operación. El contador EC, opcional, sirve cuando la lectura debe hacerse lejos del punto en que la escala está fijada.

Capacidad 0-600 mm / 0-24" · resolución .0005" / 0,01 mm
Exactitud 0,05 mm / .002" · repetibilidad 0,01 mm
Display vertical · inversión de sentido de conteo
Salida de datos Digimatic · batería de aprox. 5.000 h

Diferenciales

Destacados del producto

Lo que distingue al 572-575 dentro de la sublínea SDV-E de la Serie 572.

Dos pies, para columna de máquina y dispositivo alto.

En pulgada sigue .002", igual al modelo de 12".

El mismo instrumento atiende plano métrico y en pulgada.

Display alineado al eje del recorrido.

Función de los modelos E, útil en columna alta.

ABSOLUTE: sin rereferenciar en cada arranque.

Especificaciones

Características principales

Qué significa en la práctica cada número del 572-575.

0 a 600 mm / 0 a 24" Capacidad

Dos pies de recorrido vertical continuo.
.0005" / 0,01 mm Resolución

La misma de toda la mitad doble.
0,05 mm / .002" Exactitud

En pulgada es el mismo valor del modelo de 12".
572-565 Versión solo en milímetro

Mismo recorrido leyendo solo en mm.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 572-575 es la elección correcta.

Desafío Creer que 12" y 24" miden igual

Los dos declaran .002" en pulgada, y la ficha resumida suele mostrar solo esa columna. En milímetro son 0,04 y 0,05 mm.

Solución

La página del 572-575 declara los dos valores y la tabla de la serie muestra la escalera completa en las dos unidades.

Desafío Columna alta con lectura distante

En 600 mm de recorrido el operador casi nunca está a la altura del visor.

Solución

El display del 572-575 es vertical y acompaña el eje de trabajo.

Desafío Plano en pulgada, control en milímetro

Convertir en cada pieza consume tiempo e introduce redondeo.

Solución

El 572-575 alterna la unidad en el display, sin cálculo intermedio.

Desafío Fijación que invierte la lectura

En recorrido largo la escala va donde quepa, y no siempre del lado que hace crecer el número como se espera.

Solución

El 572-575 es modelo E e invierte el sentido del conteo por configuración.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Marca: Mitutoyo
Serie: 572
Modelo: SDV-24"E"
Alcance (mm): 0-600mm
Alcance (in): 0-24"
Resolución (mm): 0,01mm
Capacidad: 0-600mm/0-24"
Graduación / Graduado: .0005"/0,01mm
Exactitud: 0,05mm/.002"
Repetibilidad: 0.01mm
Vida útil de la batería: Aproximadamente 5.000 horas
Número de bloque: 1
Valor de altura entre bloques contiguos (µm): 10

Detalles técnicos

Recorrido: 0 a 600 mm / 0 a 24"
Lectura en pulgada y mm: .0005" / 0,01 mm
Versión métrica: 572-565, mismo recorrido leyendo solo en milímetro

Variaciones de la serie

Otros modelos de la sublínea SDV-E de la Serie 572 disponibles en la tienda

Código	Modelo	Capacidad	Resolución	Exactitud
572-560	SDV-10E	0-100 mm	0,01 mm	0,03 mm
572-561	SDV-15E	0-150 mm	0,01 mm	0,03 mm
572-562	SDV-20E	0-200 mm	0,01 mm	0,03 mm
572-563	SDV-30E	0-300 mm	0,01 mm	0,04 mm
572-565	SDV-60E	0-600 mm	0,01 mm	0,05 mm
572-566	SDV-80E	0-800 mm	0,01 mm	0,06 mm
572-567	SDV-100E	0-1000 mm	0,01 mm	0,07 mm
572-570	SDV-4"E	0-100 mm / 0-4"	.0005" / 0,01 mm	0,03 mm / .001"
572-571	SDV-6"E	0-150 mm / 0-6"	.0005" / 0,01 mm	0,03 mm / .001"
572-572	SDV-8"E	0-200 mm / 0-8"	.0005" / 0,01 mm	0,03 mm / .001"
572-573	SDV-12"E	0-300 mm / 0-12"	.0005" / 0,01 mm	0,04 mm / .002"
572-575 (este)	SDV-24"E	0-600 mm / 0-24"	.0005" / 0,01 mm	0,05 mm / .002"
572-576	SDV-32"E	0-800 mm / 0-32"	.0005" / 0,01 mm	0,06 mm / .0025"
572-577	SDV-40"E	0-1000 mm / 0-40"	.0005" / 0,01 mm	0,07 mm / .0025"

Artículos incluidos

Escala Digimatic ABSOLUTE
Manual de operación
Certificado de Inspección Individual
Opcional, vendido aparte: contador EC, usado como display externo
Opcional, vendido aparte: unidades de recolección DP1-VA, MUX-10F e IT-016U, que prescinden del contador EC

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la exactitud del 572-575?

0,05 mm en milímetro o .002" en pulgada.

¿Por qué el 572-575 y el modelo de 12" tienen la misma exactitud en pulgada?

Porque la escalera de exactitud en pulgada tiene menos escalones que la de milímetro. Los dos declaran .002", pero en milímetro el 572-575 es 0,05 mm y el de 12" es 0,04 mm.

¿Cuál es la versión métrica del 572-575?

El 572-565, con el mismo recorrido vertical de 600 mm leyendo solamente en milímetro.

¿El 572-575 necesita rereferenciarse al encender?

No. Es una escala ABSOLUTE y retoma la referencia sola.

¿El 572-575 es vertical?

Sí, es de la serie SDV. El modelo horizontal del mismo recorrido y la misma doble unidad es el 572-475.

Calidad Mitutoyo

Certificaciones y Tecnologías

Lo que acompaña al 572-575 de fábrica.

La escala conserva el cero incluso apagada y la lectura no depende de la velocidad de desplazamiento: el error por movimiento rápido no ocurre en una escala absoluta.
