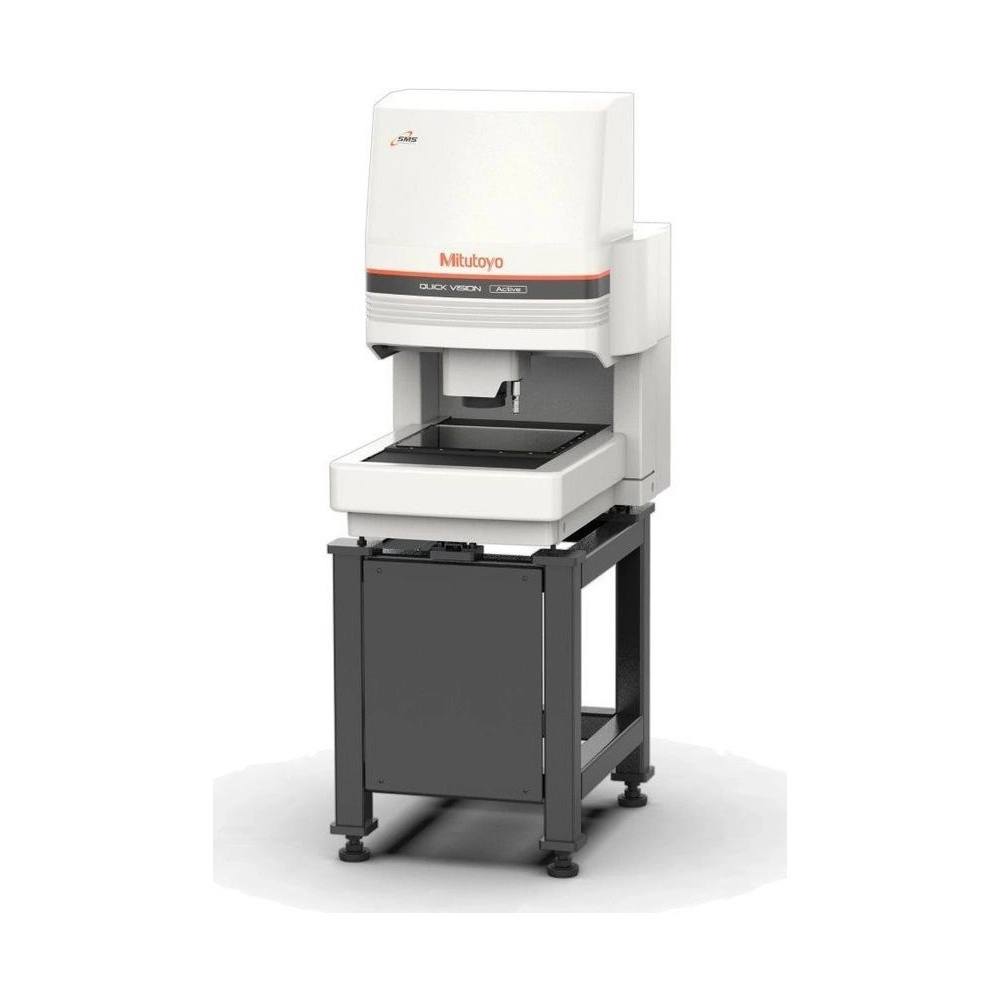

Máquina de Medición Óptica CNC 3D Modelo Quick Vision Active

SKU: Quick Vision Active

Solicita un Presupuesto

Loading gears animation

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

Modelo QV Active 202 (QV-L202Z1L-D) que es la Quick Vision compacta, fácil de operar y con funciones avanzadas. El recorrido es de 250 × 200 × 150 mm, la mesa admite hasta 10 kg, y la máquina completa ocupa 570 × 767 mm de base.

La medición automática no exige atención constante. La búsqueda de patrón reconoce la forma de la pieza y compensa la posición, así el programa empieza aunque la pieza esté desplazada; la detección automática de borde da alta repetibilidad sin depender de la experiencia del operador; y el step & repeat mide muchos elementos de un kit en una sola operación. El autoenfoque de imagen se encarga de las mediciones de altura.

La unidad de zoom de 8 posiciones, con objetivos intercambiables, cubre 14X de aumento, de 0,5X a 7X. Con el objetivo de 1X, opcional, la distancia de trabajo llega a 74 mm, lo que prácticamente elimina el riesgo de colisión con piezas de rebajes grandes. La iluminación de mesa, coaxial y anular de 4 cuadrantes se ajusta por delante, por detrás, por la derecha o por la izquierda, para destacar la esquina de la pieza.

Resumen técnico
  • Quick Vision compacta, QV Active 202
  • Recorrido de 250 × 200 × 150 mm
  • Zoom de 14X, de 0,5X a 7X
  • Búsqueda de patrón y step & repeat

Aspectos destacados del producto

Lo que distingue a la Quick Vision Active (QV Active 202) entre las máquinas de medición por visión.

Compacta

Base de 570 × 767 mm.

Búsqueda de patrón

Compensa la posición de la pieza.

Borde automático

Repetibilidad sin depender del operador.

Step & repeat

Varias piezas en una operación.

Zoom de 14X

Objetivos intercambiables.

74 mm de trabajo

Con el objetivo 1X.

Características principales

Lo que significa en la práctica cada dato de la Quick Vision Active (QV Active 202).

  • 250 × 200 × 150 mm Recorrido

    250 × 200 × 150 mm; con el objetivo 1X opcional, el Z queda en 118 mm. La versión mayor, QV Active 404, llega a 400 × 400 × 200 mm (folleto FVP-270, pág. 9).

  • (2+3L/1000) µm Exactitud E1X, E1Y

    En los 250 mm de X, (2+3L/1000) da 2,75 µm; en los 200 mm de Y, 2,6 µm. En la Quick Scope QS-L2010Z/AFC, los mismos 200 mm dan 6,2 µm (folletos FVP-270, pág. 9, y FVP-276, pág. 8).

  • (3+5L/1000) µm Exactitud E1Z

    En los 150 mm de Z, (3+5L/1000) da 3,75 µm, frente a cerca de 5,4 µm de la Quick Scope QS-L2010Z/AFC en el mismo recorrido (folletos FVP-270, pág. 9, y FVP-276, pág. 8).

  • 0,1 µm Resolución

    0,1 µm, leídos por encoder lineal, como en la Quick Scope QS-L. El MiSCAN MVS Hyper 302 lee 0,02 µm, cinco veces más fino (folletos FVP-270, pág. 9, y E14024, pág. 6).

  • 10 kg Carga

    10 kg sobre el vidrio, siempre que la carga no quede desbalanceada ni concentrada, advierte la ficha. La máquina pesa 155 kg con el soporte estándar (folleto FVP-270, pág. 9).

¿Qué problemas resuelve este producto?

Situaciones de medición en las que la Quick Vision Active (QV Active 202) es la elección correcta.

Desafío Pieza fuera de posición en la mesa

Los programas automáticos suelen exigir un kit de posicionamiento para cada pieza.

Solución

En la QV Active 202, la búsqueda de patrón reconoce la forma y compensa la posición, y la herramienta manual inicia la medición desde cualquier punto.

Desafío Resultado que cambia con el operador

Hacer clic en el borde a mano varía de una persona a otra.

Solución

La detección automática de borde de la QV Active 202 da alta repetibilidad, con eliminación de valores atípicos como rebaba y suciedad.

Desafío Muchas piezas pequeñas iguales

Medirlas una a una consume el turno.

Solución

El step & repeat de la QV Active 202 mide todos los elementos del kit en una sola operación.

Desafío Pieza con rebaje profundo

Poca distancia de trabajo aumenta el riesgo de que la lente choque con la pieza.

Solución

Con el objetivo 1X opcional, la QV Active 202 trabaja a 74 mm de la pieza.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Marca: Mitutoyo
  • Serie: 363
  • Modelo: QV Active 202
  • Capacidad (X×Y×Z): 250 × 200 × 150mm
  • Resolución: 0,1μm
  • Iluminación: (LED blanco) Contorno / Coaxial / Iluminación anular con 4 cuadrantes
  • Escalas: Encoder lineal
  • Exactitud (μm): E1(X,Y) = (2+3L/1000) E1(Z) = (3+5L/1000) E2(X,Y) = (2,5+4L/1000)
  • Capacidad de carga: 10kg
  • Dimensiones (L×A×P): 570 × 767 × 1468 mm
  • Peso (incluyendo el soporte de la máquina): 155 kg
  • Dimensiones de la mesa de vidrio: 311 × 269 mm
  • Sistema de intercambio de ampliación: Zoom óptico con sistema de 8 posiciones
  • Método de detección de imagen: Cámara a color CMOS de alta definición
  • Lentes objetivos opcionales: Ampliación de 1X y 2X
  • Notas y observaciones: QV Active 202 (QV-L202Z1L-D): máquina de visión CNC compacta. Zoom de 8 posiciones con objetivos intercambiables (hasta 14X), búsqueda de patrón, detección automática de borde, autoenfoque y step & repeat. Precisión garantizada a 20 ± 1 °C.

Detalles técnicos

Distancia de trabajo
42 mm con los objetivos de 1,5X y 2X; 74 mm con el de 1X
Software
QVPAK con QVEasyEditor, QVGraphics y MiCAT Reporter (informe en PDF)
Opcionales
FORMTRACEPAK-AP, QV3DCAD, QVEio, MeasurLink Real-Time Professional, QVPartManager, patrón de calibración

Funciones

Cómo usar la QV Active 202
Programar

Grabar el programa en QVEasyEditor mientras se mide, y editarlo en la estructura de árbol.

Posicionar

Colocar la pieza; la búsqueda de patrón encuentra la forma y compensa la posición.

Medir

Detectar los bordes con un clic o de forma automática, con el autoenfoque de imagen para alturas.

Repetir

Usar el step & repeat para medir todas las piezas del kit.

Informar

Generar el informe en MiCAT Reporter en PDF o llevar los datos a MeasurLink.

Variantes de la serie

Quick Vision Active disponible en la tienda

Código Modelo Recorrido (X × Y × Z) Carga de la mesa
Quick Vision Active (este) QV Active 202 250 × 200 × 150 mm 10 kg

Artículos incluidos

  • Máquina de medición por visión QV Active 202 (unidad principal con soporte)
  • Objetivo 1,5X (accesorio estándar)

Video

Preguntas y Respuestas

¿Qué es la Quick Vision Active (QV Active 202)?

La máquina de medición por visión CNC compacta de Mitutoyo, modelo QV-L202Z1L-D, con recorrido de 250 × 200 × 150 mm.

¿Cuál es la exactitud de la Quick Vision Active (QV Active 202)?

E1X y E1Y de (2+3L/1000) µm, E1Z de (3+5L/1000) µm y E2 de (2,5+4L/1000) µm, con el objetivo de 1,5X en 5,25X, garantizada a 20 ± 1 °C.

¿Qué aumentos tiene la Quick Vision Active (QV Active 202)?

Zoom de 8 posiciones con objetivos intercambiables: 0,75X a 5,25X con el de 1,5X, estándar; 0,5X a 3,5X con el de 1X; y 1X a 7X con el de 2X, los dos opcionales.

¿La Quick Vision Active (QV Active 202) necesita kit de posicionamiento?

No necesariamente. La búsqueda de patrón compensa la posición de la pieza, y la herramienta manual permite iniciar la medición automática desde cualquier posición.

¿Cómo se programa la Quick Vision Active (QV Active 202)?

Con QVEasyEditor, en modo de aprendizaje: el programa se graba mientras se mide y se edita en una estructura de árbol. QVBasicEditor sigue disponible.

¿La Quick Vision Active (QV Active 202) mide por contacto?

En las versiones con touch probe (QVT1), sí: mide la cara lateral y la altura de moldes, con magazine MCR20 de hasta 3 palpadores. Este registro es el modelo estándar, solo con visión.
