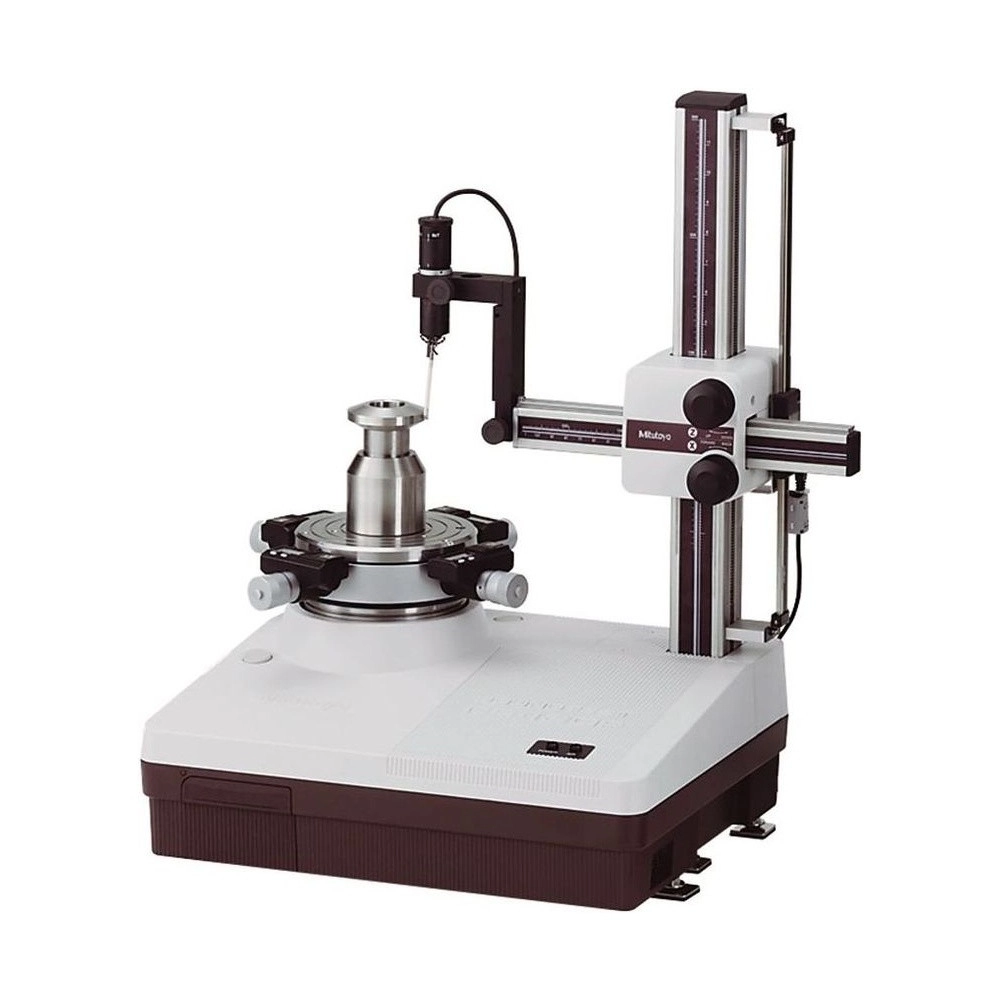

Medidor de Circularidad RA-120P - 211-545A

Medidor de Circularidad RA-120P - 211-545A

Name: Medidor de Circularidad RA-120P - 211-545A
Brand: Mitutoyo
SKU: 211-545A

SKU: 211-545A

AR$ 0,00

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Sobre el producto

El Medidor de Redondez Roundtest RA-120P Mitutoyo 211-545A es el Roundtest de banco con análisis de datos en el PC: usa el programa de multianálisis ROUNDPAK, con capacidad de análisis cercana a la de modelos mayores, para sala de medición y también para investigación y desarrollo.

La mesa con cojinete de aire tiene exactitud de rotación de (0,04 + 6H/10000) µm, recibe piezas de hasta ø440 mm y 25 kg y tiene ajuste de centrado de ±3 mm y de nivelación de ±1°. La columna sube 280 mm, y el brazo avanza 165 mm. El detector IN/OUT de ±1000 µm tiene un rango cuatro veces mayor que el de un palpador de palanca convencional.

Además de redondez, coaxialidad, concentricidad y planitud, evalúa batimiento radial y axial, perpendicularidad, variación de espesor y paralelismo, en hasta 100 secciones. Mide diámetro interior y exterior en secuencia, sin mover la pieza (interior desde 50 mm), y tiene escala en el eje Z para repetir la altura de medición.

Análisis en el PC · ROUNDPAK
Pieza de hasta ø440 mm y 25 kg
Columna de 280 mm · brazo de 165 mm
Hasta 100 secciones por medición

Diferenciales

Aspectos destacados del producto

Lo que distingue al 211-545A entre los Roundtest.

Multianálisis con interfaz Windows.

En secuencia, sin mover la pieza.

Repite la altura de medición.

±1000 µm, IN/OUT.

Además de la redondez.

Varios ítems en una hoja.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 211-545A.

En el PC, ROUNDPAK Análisis

ROUNDPAK le da a un modelo de banco capacidad de análisis cercana a la de modelos mayores: ampliación parcial, líneas auxiliares, diferencia entre dos puntos, muesca, lectura de gráfico y recálculo con otro filtro o método.
±1000 µm, IN/OUT Detector

Rango cuatro veces mayor que el del palpador de palanca convencional, con margen para centrar, nivelar y medir diferencias grandes. La dirección entre interior y exterior cambia con un botón.
En secuencia Interior y exterior

Mide el exterior y, sin cambiar la pieza de posición, el interior, desde ø50 mm. Es lo que piden la coaxialidad y la variación de espesor de pared.
ø440 / 280 mm Pieza y columna

Pieza de hasta 25 kg en la mesa de 150 mm. La columna sube 280 mm, con escala ABS Digimatic en el eje Z que registra la altura para repetir la posición de medición.
(0,04 + 6H/10000) µm Exactitud de rotación

Mesa sobre cojinete de aire, con ajuste fino en los ejes X y Z: a 100 mm de altura de palpado, el error de rotación queda en 0,1 µm.
Hasta 100 secciones Evaluación

Redondez, coaxialidad, concentricidad, planitud, batimiento radial y axial, perpendicularidad, variación de espesor y paralelismo, con análisis armónico y de puntos notables de engranaje.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 211-545A es la elección correcta.

Desafío Análisis más allá de la redondez

Perpendicularidad, variación de espesor y paralelismo pedirían otro equipo.

Solución

El ROUNDPAK del 211-545A evalúa esos ítems, además de redondez, coaxialidad y batimiento.

Desafío Medir agujero y diámetro exterior de la misma pieza

Girar o reposicionar la pieza entre las mediciones cambia la referencia.

Solución

El RA-120P mide interior y exterior en secuencia, sin mover la pieza.

Desafío Repetir la misma altura de medición

Coaxialidad y cilindricidad piden volver siempre a las mismas alturas.

Solución

El 211-545A tiene escala ABS en el eje Z para registrar y repetir la altura.

Desafío Informe con varios resultados

Imprimir cada análisis en una hoja separada dificulta la lectura del informe.

Solución

El diseño simplificado de ROUNDPAK pone varios resultados en una sola hoja.

Desafío Centrar y nivelar por tanteo

Ajustar la pieza a mano hasta centrarla consume el comienzo de cada medición.

Solución

En las versiones con cabezas micrométricas digitales, la función D.A.T. del 211-545A mide dos secciones y muestra cuánto girar cada cabeza.

Desafío Ondulación y engranajes

Los componentes de ondulación y los puntos notables de engranaje piden análisis más allá del valor de redondez.

Solución

ROUNDPAK del RA-120P hace análisis armónico y de puntos notables de engranaje.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 211
Modelo: RA-120P
Fuerza de medición: 70 a 100 mN (±30%)
Marca: Mitutoyo
Voltaje: 100 a 240 V CA
Exactitud: Rotación radial: (0,04+6H/10000) µm; axial: (0,04+6X/10000) µm
Diámetro máximo de la pieza: ø440 mm
Notas y observaciones: Análisis de datos en el PC, software ROUNDPAK. Masa: unidad principal 32 kg, filtro de aire 2 kg. Aire comprimido: 0,39 MPa, consumo mínimo de 30 L/min. Consumo: 21 a 24 W (sin el PC).

Detalles técnicos

Mesa giratoria: Cojinete de aire, 6 rpm, 150 mm; centrado ±3 mm y nivelación ±1°; carga de hasta 25 kg
Diámetro máximo de palpado: 280 mm (380 mm con el detector invertido en vertical)
Columna (eje Z): Recorrido de 280 mm; altura de 280 mm (480 mm con el detector invertido); profundidad de 100 mm (agujero desde 30 mm)
Brazo (eje X): Recorrido de 165 mm, con 25 mm más allá del centro de rotación
Detector: ±1000 µm, IN/OUT; 8 rangos, de ±1000 a ±5 µm; punta 12AAL021, bola de metal duro ø1,6 mm
Ampliación: ×1 a ×500.000
Evaluación: Redondez, coaxialidad, concentricidad, planitud, batimiento radial y axial, perpendicularidad, variación de espesor y paralelismo; hasta 100 secciones
Funciones de análisis: Muesca, recálculo, corrección de limaçon, análisis de puntos notables (engranaje) y análisis armónico
Salida de datos: USB, RS-232C y SPC; impresora de inyección de tinta compatible con Windows
Idiomas: 18, entre ellos español y portugués

Funciones

Funciones de operación del 211-545A

Multianálisis

Ampliación parcial, líneas auxiliares y diferencia entre dos puntos en el gráfico.

Recálculo

Rehace la evaluación con otro filtro u otro método, sin medir de nuevo.

Muesca

Excluye del análisis datos de muescas y rayas.

Interior y exterior

Mide los dos diámetros en secuencia, en la misma posición.

Diseño simplificado

Imprime varios resultados en una hoja, también en impresora a color.

DAT

Muestra cuánto ajustar las cabezas micrométricas digitales para centrar y nivelar.

Variantes de la serie

Roundtest compactos disponibles en la tienda

Código	Modelo	Análisis	Diám. máximo de la pieza
211-541A	RA-10	Procesador propio e impresora térmica	ø320 mm
211-545A (este)	RA-120P	PC (ROUNDPAK)	ø440 mm

Artículos incluidos

Roundtest RA-120P 211-545A (unidad principal)

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el Roundtest RA-120P 211-545A y el RA-10?

El RA-120P analiza los datos en el PC, con ROUNDPAK, recibe piezas de hasta ø440 mm y 25 kg y evalúa también perpendicularidad, variación de espesor y paralelismo. El RA-10 tiene procesador e impresora en el propio cuerpo y recibe piezas de hasta ø320 mm y 10 kg.

¿El medidor de redondez 211-545A mide diámetro interior?

Sí, en secuencia con el exterior y sin mover la pieza, desde 50 mm. El detector cambia la dirección entre interior y exterior por botón.

¿Cuál es la altura máxima de medición del RA-120P 211-545A?

280 mm sobre la mesa, o 480 mm con el detector invertido en vertical, con profundidad de 100 mm en agujeros desde 30 mm.

¿El Roundtest 211-545A ayuda a centrar la pieza?

La mesa tiene ajuste de centrado de ±3 mm y de nivelación de ±1°. En las versiones con cabezas micrométricas digitales, la función DAT muestra en pantalla cuánto girar cada cabeza.

¿Qué software usa el medidor de redondez 211-545A?

ROUNDPAK, programa de multianálisis en Windows, con recálculo por otro filtro, lectura de gráfico, procesamiento de muesca y análisis armónico.

¿En cuántos idiomas trabaja el medidor de redondez Roundtest RA-120P 211-545A?

En 18, entre ellos español y portugués.

¿Cómo imprime los resultados el Roundtest 211-545A?

En una impresora de inyección de tinta compatible con Windows. El diseño simplificado pone varios resultados en una sola hoja, también en color, con impresora color opcional.

¿El RA-120P 211-545A corrige la excentricidad de la pieza?

Sí, con la compensación del error limaçon, y mide piezas con muesca, dejando el tramo de la muesca fuera del cálculo.
