Medidor de contorno CONTRACER 100x50x350 (mm) con columna - CV-2100M4 - 218-633A

SKU: 218-633A

Solicita un Presupuesto

Loading gears animation

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Accesorios incluidos
Brazo recto AB-71 y punta SPH-71
Compra Segura
100% protegida
Sobre el producto

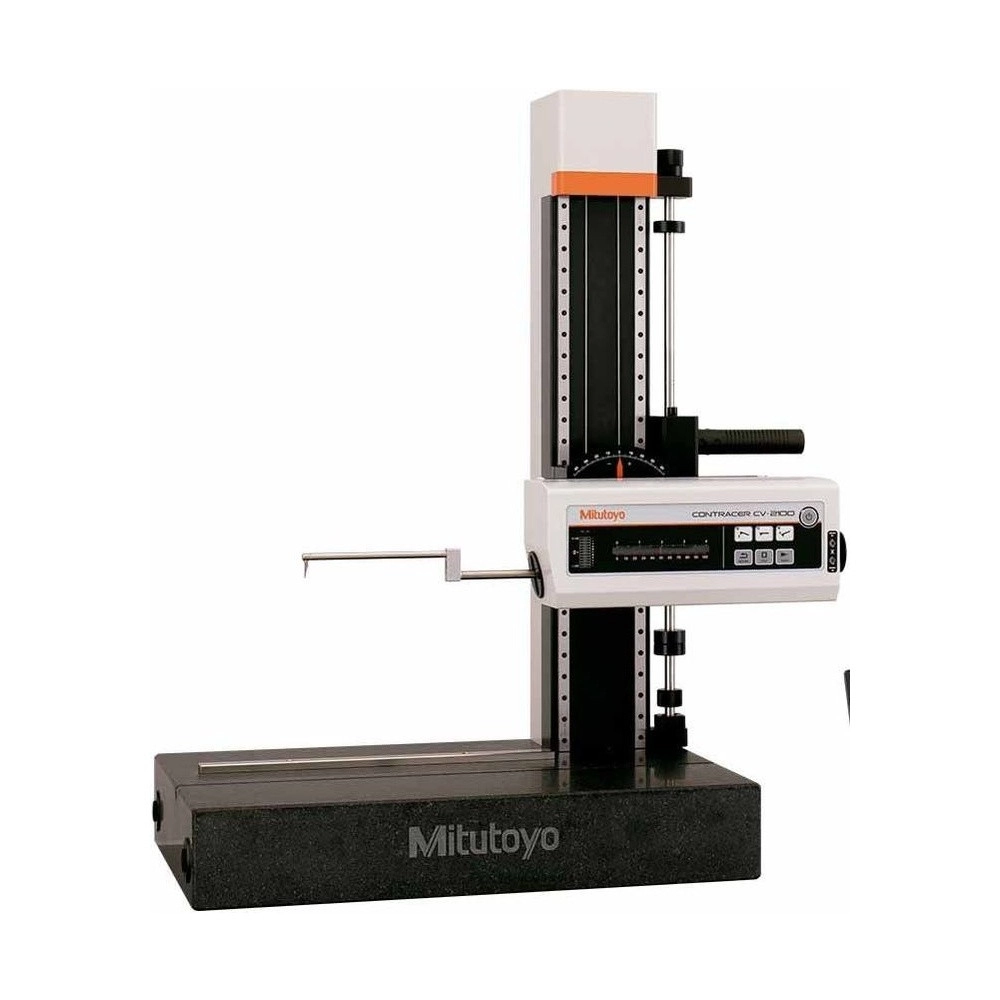

CV-2100 montado en base de granito con columna, con recorrido de 350 mm en la columna (eje Z2) y dispositivo de inclinación de ±45° en la unidad, para medir superficies inclinadas y alinearlas después en el software FORMTRACEPAK.

La columna sube y baja con la manija de posicionamiento rápido, con perilla de ajuste fino y un tope de referencia que devuelve la unidad a la altura de medición sin tener que empujar ni tirar. En la unidad, el eje X mide 100 mm y el detector (Z1) 50 mm, con resolución de 0,1 µm en ambos.

El detector usa una escala de arco circular que sigue la trayectoria real de la punta, con la misma resolución en todo el intervalo. El sistema ocupa 745 × 450 × 885 mm y pesa 145,8 kg; según Mitutoyo, la apariencia del granito puede cambiar con el tiempo, pero la estabilidad del material sigue siendo la misma.

Resumen técnico
  • Base de granito con columna de 350 mm
  • Inclinación de ±45° en el eje X
  • Eje X de 100 mm · Z1 de 50 mm
  • Resolución de 0,1 µm en ambos ejes

Aspectos destacados del producto

Lo que distingue al 218-633A entre los Contracer de la tienda.

Columna de 350 mm

Base de granito estable.

Inclinación ±45°

Superficies inclinadas.

Posicionamiento rápido

Manija y ajuste fino.

Tope de referencia

Vuelve a la altura de medición.

Escala de arco

Resolución igual en todo el intervalo.

FORMTRACEPAK

Contorno y tolerancia en la PC.

Características principales

Lo que significa en la práctica cada dato del 218-633A.

  • 350 mm, manual Columna (Z2)

    Recorrido vertical de 350 mm; el tope de referencia guarda la altura de medición, así que cambiar la pieza no obliga a reposicionar la unidad desde cero (boletín 2135, pág. 5).

  • ±45° Inclinación

    Hasta 45° hacia cada lado en el eje X, con el ángulo de la superficie compensado después en FORMTRACEPAK (catálogo 2019, pág. L-19).

  • 100 mm de recorrido Eje X

    Rectitud de 2,5 µm en 100 mm; es la misma unidad del CV-2100N4 portátil, aquí fijada a la columna (catálogo 2019, pág. L-19).

  • 50 mm Detector (Z1)

    50 mm de intervalo con resolución de 0,1 µm, leídos por escala de arco circular; son 10 mm más que en los modelos anteriores (catálogo 2019, pág. L-19).

  • 145,8 kg Peso

    Sistema de 745 × 450 × 885 mm sobre base de granito, cuya apariencia puede cambiar con el tiempo sin perder estabilidad, según Mitutoyo (catálogo 2019, pág. L-19).

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 218-633A es la elección correcta.

Desafío Medir una superficie inclinada

Las caras en ángulo exigen alinear la pieza o la unidad antes de cada medición.

Solución

El 218-633A tiene dispositivo de inclinación de ±45°, y el alineamiento se hace en FORMTRACEPAK.

Desafío Cambiar de altura entre piezas

Piezas de alturas diferentes obligan a reposicionar la unidad en cada lote.

Solución

La manija rápida de la columna del 218-633A sube y baja 350 mm, y el tope de referencia devuelve la unidad a la altura de medición.

Desafío Estabilidad en el banco

La vibración y la dilatación de la base afectan las mediciones de contorno.

Solución

El 218-633A viene sobre base de granito con columna, material conocido por su estabilidad.

Desafío Lote de piezas iguales

Medir decenas de piezas iguales a mano cansa al operador y dispersa el resultado.

Solución

En el 218-633A, la unidad vuelve sola a la posición inicial después del desplazamiento automático de la punta, lo que agiliza los programas de piezas.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Marca: Mitutoyo
  • Modelo: CV-2100M4
  • Serie: 218
  • Curso de medición/Eje X: 100 mm
  • Curso de medición/Eje Z1 (Drive): 50 mm
  • Curso de movimiento Eje Z2 (columna): 350 mm
  • Ángulo de inclinación (Eje X): ±45°
  • Resolución Eje X: 0,1 µm
  • Resolución Eje Z1: 0,1 µm
  • Movimiento Eje X: Motorizado (0 - 20 mm/s)
  • Movimiento Eje Z1 (columna): Manual - Perilla rápida y ajuste fino
  • Velocidad de medición: 0,02 - 5mm/s
  • Rectitud (dirección X - horizontal): 2,5 µm/100 mm
  • Exactitud (20°C) Eje X: ±(2,5+0,02L) µm, L = longitud de medición (mm)
  • Exactitud (20°C) Eje Z1: ±(2,5+|0,1H|) µm, H = altura desde la posición horizontal ±25 mm
  • Dirección de medición: Avance y Retorno
  • Sentido de medición: Hacia abajo
  • Fuerza de medición: 30 ±10 mN (3 gf)
  • Ángulo medible en la recolección del perfil (punta estándar): Ascendente: 77° / Descendente: 87° (dependiendo de la condición de la superficie)
  • Dimensiones: 745×450×885 mm
  • Notas y observaciones: Base de granito con columna y dispositivo de inclinación (±45°). Peso: 145,8 kg. Aunque la apariencia del granito pueda cambiar, la estabilidad del material sigue siendo confiable.

Detalles técnicos

Base
Granito, con columna de 350 mm
Columna
Manija de posicionamiento rápido, perilla de ajuste fino y tope de referencia
Detector
Escala de arco circular que sigue el arco de la punta; resolución igual en todo el intervalo
Mando del eje X
Jog shuttle de 0,02 a 20 mm/s, anillo externo para el grueso e interno para el fino
Análisis
FORMTRACEPAK: contorno, tolerancia con best-fit, CAD DXF/IGES, informe en 15 idiomas

Funciones

Funciones del 218-633A
Llevar a la altura correcta

Manija rápida para subir y bajar la columna de 350 mm, ajuste fino para afinar y tope de referencia para volver a la altura de medición.

Inclinar

Inclinar la unidad hasta ±45° para la superficie en ángulo y dejar el alineamiento a FORMTRACEPAK.

Acercar y medir

Jog shuttle para llegar al punto de inicio; cambio de posición de la punta, inicio, parada y retorno en el panel de la unidad.

Repetir el lote

Después del desplazamiento automático de la punta, la unidad vuelve al inicio; con el tope, la altura también vuelve.

Variantes de la serie

Medidores de contorno Contracer disponibles en la tienda

Código Modelo Recorrido del eje X Columna (eje Z2)
218-613A CV-2100N4 100 mm Sin columna (portátil)
218-633A (este) CV-2100M4 100 mm 350 mm
218-496-10A CV-3200S8 200 mm 300 mm
218-441-10A CV-4500S4 100 mm 300 mm
218-446-10A CV-4500S8 200 mm 300 mm
218-447-10A CV-4500H8 200 mm 500 mm

Artículos incluidos

  • Contracer CV-2100M4
  • Brazo recto AB-71 (935113)
  • Punta SPH-71 (354884)
  • Certificado de inspección

Video

Preguntas y Respuestas

¿El 218-633A ya viene con columna?

Sí. El CV-2100M4 viene con base de granito y columna de 350 mm, con manija de posicionamiento rápido y ajuste fino.

¿Cuál es el intervalo de medición del 218-633A?

100 mm en el eje X y 50 mm en el detector (Z1), con resolución de 0,1 µm en ambos ejes, y 350 mm de recorrido en la columna (Z2).

¿El 218-633A mide superficies inclinadas?

Sí. La unidad tiene dispositivo de inclinación de hasta ±45°, y el alineamiento de la superficie inclinada se hace en FORMTRACEPAK.

¿Qué exactitud garantiza el 218-633A?

En el eje X, ±(2,5+0,02L) µm, con rectitud de 2,5 µm en 100 mm; en el detector Z1, ±(2,5+|0,1H|) µm, siendo H la altura respecto de la horizontal, hasta ±25 mm. Valores a 20 °C.

¿Cuál es la diferencia entre el 218-633A y el 218-613A?

El 218-633A (CV-2100M4) es el sistema con base de granito, columna e inclinación, de 145,8 kg. El 218-613A (CV-2100N4) es la unidad portátil, de 5,8 kg, para llevar hasta la máquina.

¿Qué hace FORMTRACEPAK con las mediciones del 218-633A?

Analiza el contorno, aplica tolerancia de contorno con best-fit, compara con el plano en DXF o IGES y arma el informe, en 15 idiomas.
