Medidor de Espesor Manual Analógico Para Lentes 10mm/0,01mm – 7313A

Medidor de Espesor Manual Analógico Para Lentes 10mm/0,01mm – 7313A - Mitutoyo Tienda Oficial | Producto Original

Medidor de Espessura Manual Analógico Para Lentes 10mm/0,01mm – 7313A

Medidor de Espesor Manual Analógico Para Lentes 10mm/0,01mm – 7313A

Name: Medidor de Espesor Manual Analógico Para Lentes 10mm/0,01mm – 7313A
Brand: Mitutoyo
SKU: 7313A

SKU: 7313A

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

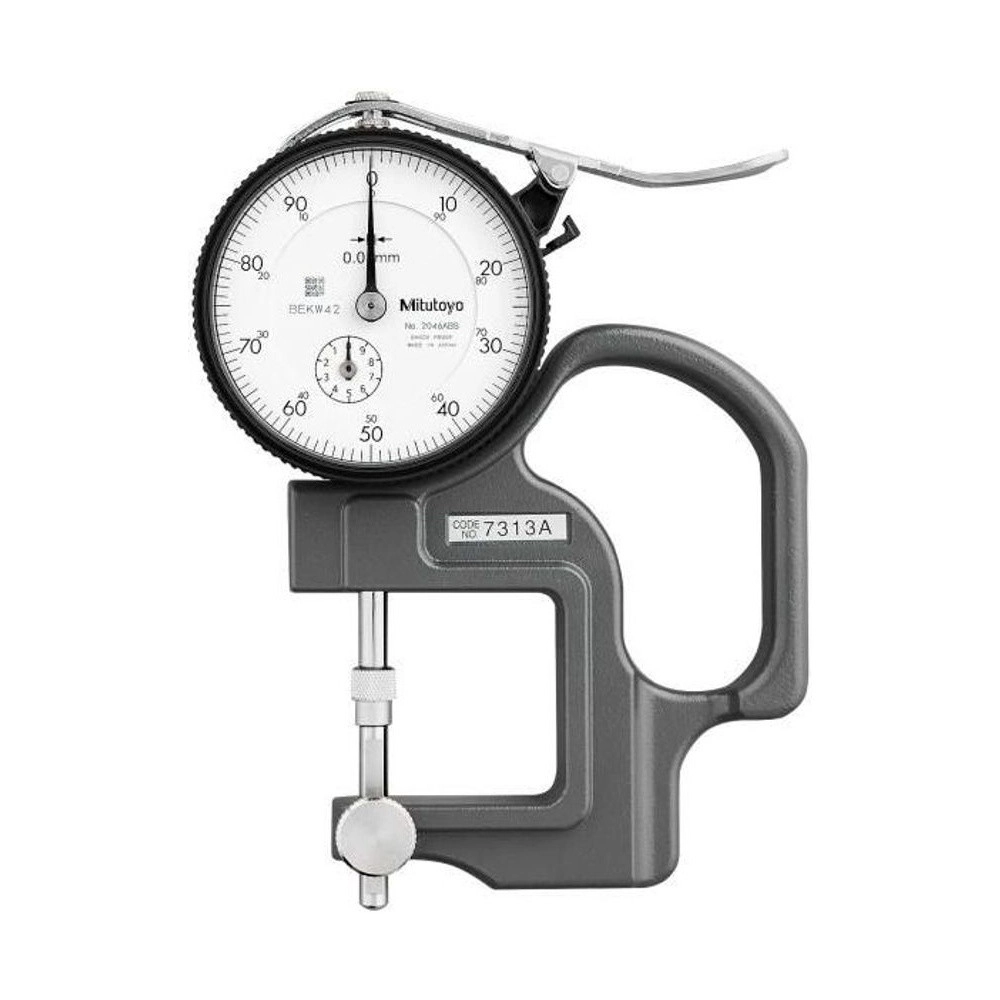

El Medidor de Espesor Analógico Mitutoyo 7313A es el modelo de la Serie 7 para espesor de lentes: punta y yunque intercambiables y una punta esférica suministrada de serie permiten medir lentes cóncavas, convexas y plano-convexas. Mide de 0 a 10 mm con graduación de 0,01 mm.

La exactitud es de ±15 µm, con paralelismo de 5 µm entre punta plana y yunque y fuerza de medición de hasta 1,4 N. El arco tiene 30 mm y la masa es de 215 g.

Punta y yunque son de acero templado, y el yunque es reversible, con recorrido de 12 mm. Es analógico y no usa pila.

Intervalo 0 a 10 mm · graduación 0,01 mm
Para lentes cóncavas, convexas y plano-convexas
Punta esférica Sø4 mm estándar
Exactitud ±15 µm · analógico

Diferenciales

Destacados del producto

Lo que distingue al 7313A dentro de la línea de medidores de espesor Series 547 y 7.

La punta esférica alcanza el fondo de la curvatura.

El montaje cambia según el formato de la lente.

Recorrido de 12 mm para ajustar el apoyo.

Con paralelismo de 5 µm.

Sø4 mm, accesorio estándar.

Reloj mecánico.

Especificaciones

Características principales

Qué significa en la práctica cada número del 7313A.

Espesor de lentes APLICACIÓN

El catálogo muestra los tres montajes: esfera en la lente cóncava, caras planas en la convexa y en la plano-convexa.
±15 µm EXACTITUD

Más exacto que el digital para lentes de la serie, el 547-313, de ±20 µm.
Acero templado CARAS

A diferencia de los modelos estándar, que usan cerámica.
Reversible, 12 mm YUNQUE

Ajusta la posición de apoyo de la lente.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 7313A es la elección correcta.

Desafío Lente cóncava medida en el borde

Con dos caras planas, la medición toca el borde de la lente cóncava y no el centro, donde el espesor es mínimo.

Solución

La punta esférica del 7313A alcanza el centro de la curvatura.

Desafío Un instrumento para cada formato

Mantener un medidor para cada formato de lente ocupa espacio y presupuesto.

Solución

En el 7313A punta y yunque son intercambiables.

Desafío Mejor exactitud sin digital

Quien no necesita registrar datos paga por recursos que no usa.

Solución

El 7313A tiene exactitud de ±15 µm.

Desafío Pila en la inspección de lentes

Un instrumento digital sin carga detiene el banco de óptica.

Solución

El 7313A es analógico y no usa pila.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: 7
Fuerza de medición: 1,4N o menor
Marca: Mitutoyo
Capacidad: 10,0mm
Sistema de Medición: Métrico (mm)
Graduación / Graduado: 0,01mm
Exactitud: ±15µm
Tecnología: Analógico
Notas y observaciones: Espesor de lentes
Paralelismo: 5µm

Detalles técnicos

Modelo: Serie 7, espesor de lentes, analógico
Profundidad del arco: 30 mm
Punta y yunque: Punta plana ø6 mm y yunque plano ø4,8 mm, de acero templado, intercambiables; yunque reversible con recorrido de 12 mm
Punta esférica: Sø4 mm, accesorio estándar
Masa: 215 g
Cambio de punta: El reloj debe ponerse a cero de nuevo cuando se cambia la punta de contacto
Documento de referencia: Catálogo general Mitutoyo p2025, págs. 07-89 a 07-93

Variaciones de la serie

Otros modelos de la línea de medidores de espesor Series 547 y 7 disponibles en la tienda

Código	Tipo	Capacidad	Graduación	Aplicación
547-301A	Digital	10 mm	0,01 mm	Estándar
7301A	Analógico	10 mm	0,01 mm	Estándar
7300A	Analógico	.5"	.001"	Estándar, pulgada
7305A	Analógico	20 mm	0,01 mm	Estándar
547-321A	Digital	10 mm	0,01 mm	Arco profundo
7321A	Analógico	10 mm	0,01 mm	Arco profundo
7323A	Analógico	20 mm	0,01 mm	Arco profundo
547-401A	Digital	12 mm	0,0005 mm	Alta exactitud
7313A (este)	Analógico	10 mm	0,01 mm	Espesor de lentes
7360A	Analógico	10 mm	0,01 mm	Espesor de tubos

Artículos incluidos

Medidor de espesor analógico 7313A
Punta esférica ø4 mm (accesorio estándar)

Video

Preguntas frecuentes

Preguntas y Respuestas

¿El medidor de espesor 7313A mide lentes cóncavas?

Sí. La punta esférica Sø4 mm viene como accesorio estándar, y el catálogo muestra el montaje con la esfera del lado cóncavo.

¿Cuál es la diferencia entre el 7313A y el 547-313?

El 7313A es analógico, con exactitud de ±15 µm; el 547-313 es digital, con salida de datos y ±20 µm. Los dos sirven para espesor de lentes.

¿De qué material son las caras del 7313A?

Acero templado. La punta plana tiene ø6 mm y el yunque plano ø4,8 mm.

¿Para qué sirve el yunque reversible del 7313A?

Para ajustar la posición de apoyo de la lente, con recorrido de 12 mm.

¿Debo poner a cero el 7313A al cambiar la punta?

Sí. El catálogo indica poner a cero el reloj de nuevo cada vez que se cambia la punta de contacto.
