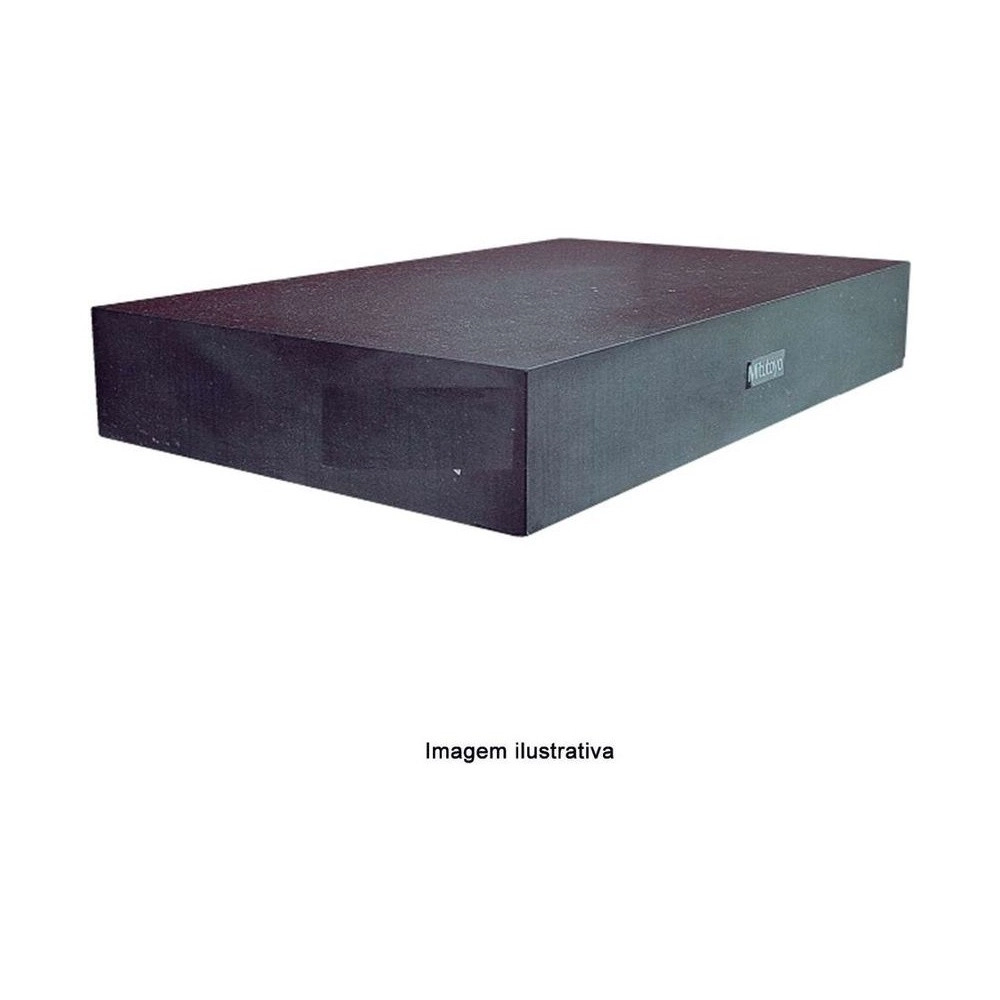

Mesa de Referencia de Granito 2000 X 1500 X 300 mm - 517-316

SKU: 517-316

Solicita un Presupuesto

Loading gears animation

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Accesorios incluidos
Certificado de inspección
Compra Segura
100% protegida
Sobre el producto

Con 2000 × 1500 × 300 mm, la Placa de Granito Mitutoyo 517-316, de la serie 517, es una superficie de referencia de Clase 0 (DIN 876 y ABNT), con planitud de 4 × (1 + L/1000) µm.

Es la placa más grande de la serie en la tienda: 2000 × 1500 × 300 mm y 2.700 kg.

Por ser granito natural, la placa queda libre de rebabas y protuberancias: la estructura de granos finos mantiene la planitud por mucho tiempo y no daña piezas ni instrumentos. Viene con certificado de inspección.

Resumen técnico
  • 2000 × 1500 × 300 mm · serie 517
  • Planitud Clase 0 · DIN 876 y ABNT
  • Masa de 2.700 kg · soporte 56AAN125
  • Granito natural · no magnética

Aspectos destacados del producto

Lo que distingue a la 517-316 entre las placas de granito de la tienda.

2000 × 1500 mm

La placa más grande de la serie en la tienda.

2.700 kg

Espesor de 300 mm.

Sin rebabas

No daña piezas ni instrumentos.

Certificado de inspección

Suministrado como estándar.

Clase 0

Planitud según DIN 876 y ABNT.

No magnética

Granito natural, sin magnetismo.

Características principales

Lo que significa en la práctica cada dato del 517-316.

  • 2000 × 1500 × 300 mm Dimensiones

    Referencia dimensional.

  • Clase 0 Planitud

    Tolerancia de 4 × (1 + L/1000) µm.

  • 2.700 kg Masa

    Según el Compacto 2025.

  • Granito natural Material

    Bajo coeficiente de expansión térmica.

  • 20 ± 1 °C Ambiente

    Humedad de 58 ± 2 %.

¿Qué problemas resuelve?

Situaciones de medición en las que la 517-316 es la elección correcta.

Desafío Pieza grande y ancha

La placa de 2000 × 1000 mm queda angosta.

Solución

La 517-316 tiene 1500 mm de ancho.

Desafío La mayor área de la tienda

Los montajes grandes piden la mayor referencia disponible.

Solución

La 517-316 es la placa más grande de la serie en la tienda, con 2000 × 1500 mm.

Desafío Mesa de hierro fundido

El catálogo compara el granito con el hierro fundido y señala las ventajas del granito.

Solución

El granito de la 517-316 no es magnético y es dos veces más duro que el hierro fundido.

Desafío Golpe en la superficie

En el hierro fundido, un golpe deforma la mesa.

Solución

En el granito de la 517-316, el golpe causa un desprendimiento, sin perjudicar la planitud.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Marca: Mitutoyo
  • Serie: 517
  • Modelo: En Granito
  • Dimensiones: 2000 X 1500 X 300
  • Planitud de las Caras: 4 × (1 + L/1000) µm
  • Normas de referencia: DIN 876 Clase 0 / ABNT Clase 0
  • Peso: 2.700 kg

Detalles técnicos

Línea
Placa de granito
Superficie
Granito natural, libre de rebabas y protuberancias
Soporte indicado (Compacto 2025)
56AAN125 (no se vende en la tienda)
Apoyo (catálogo 2019)
Uso obligatorio de 5 soportes tipo pedestal
Otros grados
Bajo pedido

Funciones

Cómo usar la 517-316
Superficie de referencia

Base para trazado y para medir altura y perpendicularidad.

Ambiente estable

20 ± 1 °C y 58 ± 2 % de humedad, lejos del sol directo y de fuentes de calor o frío.

Apoyo correcto

Siempre en los puntos de apoyo usados en el lapeado.

Variantes de la serie

Placas de granito de la serie 517 disponibles en la tienda

Código Dimensiones (L × A × H) Masa Soporte (Compacto 2025)
517-301MSZ 300 × 300 × 100 mm 27 kg 56AAN116
517-311 450 × 300 × 100 mm 40 kg 56AAN117
517-314MSZ 600 × 450 × 100 mm 80 kg 56AAN118
517-303MSZ 600 × 600 × 130 mm 140 kg 56AAN119
517-305MSZ 750 × 500 × 130 mm 146 kg 56AAN120
517-307MSZ 1000 × 750 × 150 mm 337 kg 56AAN121
517-309MSZ 1000 × 1000 × 150 mm 450 kg 56AAN122
517-313 1500 × 1000 × 200 mm 900 kg 56AAN123
517-310 2000 × 1000 × 250 mm 1.500 kg 56AAN124
517-316 (este) 2000 × 1500 × 300 mm 2.700 kg 56AAN125

Artículos incluidos

  • Placa de Granito 517-316
  • Certificado de inspección

Video

Preguntas y Respuestas

¿Cuál es la clase de planitud de la 517-316?

La 517-316 es Clase 0: la tolerancia de planitud, según DIN 876 y ABNT, es de 4 × (1 + L/1000) µm. Bajo pedido, Mitutoyo atiende otros grados de exactitud.

¿Cuáles son las dimensiones y el peso de la 517-316?

La 517-316 mide 2000 × 1500 × 300 mm y pesa 2.700 kg. Las medidas son referencia dimensional y pueden variar sin perjudicar las características del producto.

¿Qué soporte sirve para la 517-316?

El Compacto Mitutoyo 2025 indica el soporte 56AAN125. Ese código no está a la venta en la tienda; consulte a Mitutoyo. Para este tamaño, el catálogo 2019 indica el uso obligatorio de 5 soportes tipo pedestal.

¿Cómo apoyar la 517-316?

En los mismos puntos en que la placa fue lapeada. Conviene evitar también la diferencia de temperatura entre la cara de trabajo y la inferior, que genera error de planitud.

¿La 517-316 es magnética?

No lo es. Además, el granito es dos veces más duro que el hierro fundido.

¿En qué ambiente usar la 517-316?

El catálogo recomienda 20 ± 1 °C y 58 ± 2 % de humedad, sin sol directo y lejos del aire acondicionado y de calefactores.
