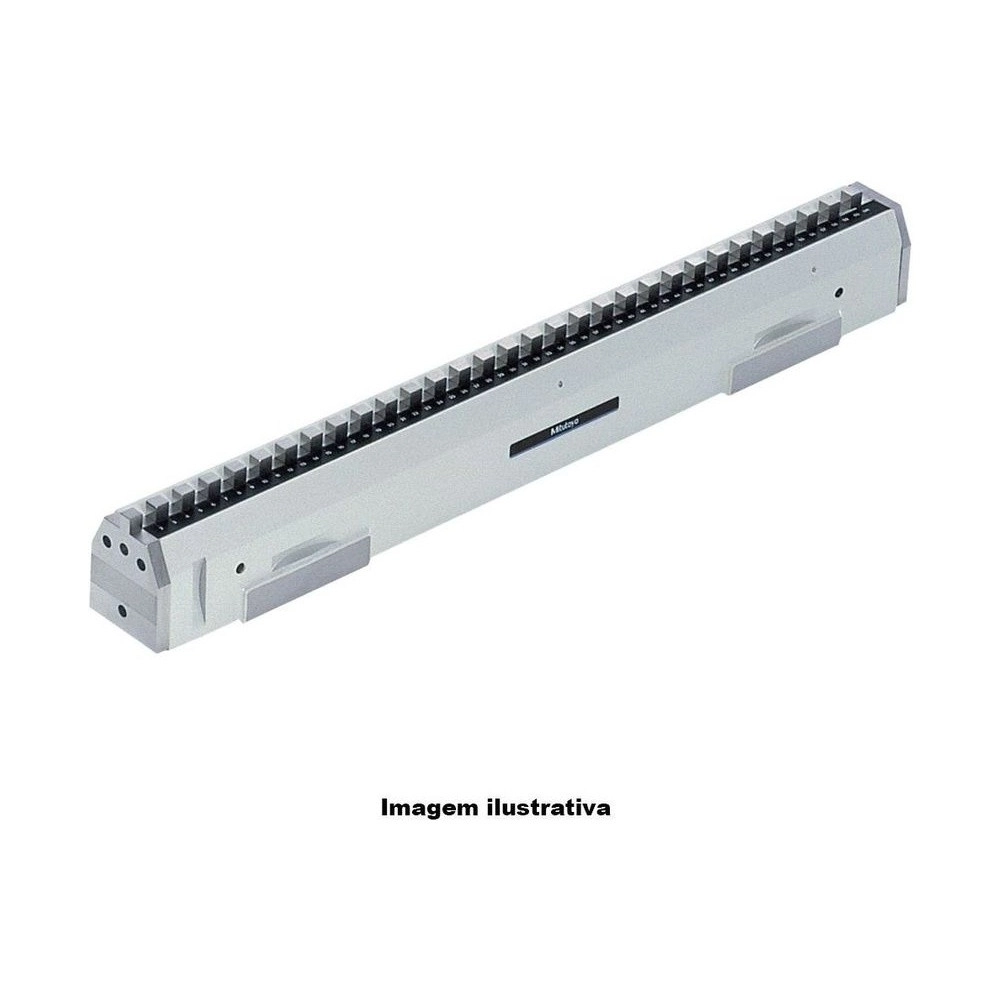

Verificar la exactitud con que se mueve la mesa de una máquina herramienta y calibrar una MMC: para eso existe el Patrón Escalonado Mitutoyo 515-722, de la serie 515. Es el modelo de 600 mm, con 13 kg, el que aparece destacado en la página del catálogo de la serie.

Queda entero en las dos primeras franjas: ±2,5 µm y 1,2 µm hasta 310 mm, y ±3,5 µm y 1,5 µm de 310 a 600 mm. Es el Check Master más grande sin la tercera franja.

La caja de madera y el certificado de inspección vienen junto. Los bloques, de 10 mm, quedan en fila, adheridos de forma permanente en un marco rígido, y el uso puede ser en vertical u horizontal; la referencia de exactitud y paralelismo es la superficie de instalación del equipo.

Capacidad de 600 mm · 13 kg
Exactitud entre bloques de ±2,5 µm hasta 310 mm · ±3,5 µm en lo alto
Paralelismo de 1,2 µm · 1,5 µm en lo alto
Bloques de 10 mm en fila · vertical u horizontal

Diferenciales

Aspectos destacados del producto

Lo que distingue al 515-722 entre los patrones escalonados Mitutoyo.

El más grande sin la tercera franja de especificación.

De 310 a 600 mm, con 1,5 µm de paralelismo.

Comprueba cómo se desplaza la mesa.

Referencia de longitud a lo largo del eje.

Caja de madera y certificado de inspección.

En fila, un escalón cada 10 mm.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 515-722.

600 mm Capacidad

Altura H cubierta por los bloques.
±2,5 µm Exactitud entre bloques

Hasta 310 mm; ±3,5 µm en 310 < H ≤ 610 mm.
1,2 µm Paralelismo de los bloques

En la primera franja; 1,5 µm en 310 < H ≤ 610 mm.
10 mm Espaciado

Bloques en fila, un escalón cada 10 mm.
13 kg Masa

Viene en caja de madera.

Soluciones

¿Qué problemas resuelve?

Situaciones de calibración en las que el 515-722 es la elección correcta.

Desafío Eje de 500 a 600 mm

Con 450 mm, el patrón no llega al final de un eje de medio metro.

Solución

El 515-722 cubre 600 mm.

Desafío Evitar la franja de ±5,0 µm

En los modelos de 1000 y 1500 mm, la parte por encima de 610 mm tiene especificación más amplia.

Solución

El 515-722 termina antes: su peor valor es ±3,5 µm.

Desafío Calibrar una MMC

La máquina de medición por coordenadas necesita una referencia de longitud conocida.

Solución

El 515-722 fue hecho para calibrar MMC, además de máquinas herramienta.

Desafío Eje vertical y eje horizontal

Tener un patrón para cada orientación ocupa espacio y presupuesto.

Solución

El 515-722 se puede usar acostado o de pie.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 515
Capacidad (H): 600 mm
Espaciado de los Bloques: 10mm
Exactitud del espacio entre los bloques/H ≤ 310 mm: ±2,5 µm
Exactitud del espacio entre los bloques/310 < H ≤ 610 mm: ±3,5 µm
Paralelismo de los bloques/H ≤ 310 mm: 1,2µm
Paralelismo de los bloques/310 < H ≤ 610mm: 1,5µm

Detalles técnicos

Línea: Check Master
Masa: 13 kg
Orientación de uso: Vertical u horizontal
Disposición de los bloques: Bloques de 10 mm en fila
Construcción: Pila de bloques patrón adheridos de forma permanente, alojada en un marco rígido
Referencia de las medidas: Exactitud y paralelismo de los bloques relativos a la superficie de instalación del equipo
Embalaje: Caja de madera, como accesorio estándar
Versiones en pulgadas (catálogo): 515-710 a 515-713

Funciones

Cómo trabaja el 515-722

Vertical u horizontal

El mismo patrón trabaja de pie o acostado, según el eje que se quiere verificar.

Escalones cada 10 mm

Los bloques de 10 mm en fila dan un punto de referencia cada 10 mm a lo largo de la capacidad.

Exactitud por franja

El catálogo declara la exactitud y el paralelismo por franja de altura, relativos a la superficie de instalación.

Variantes de la serie

Patrones escalonados Mitutoyo disponibles en la tienda

Código	Capacidad (H)	Tipo	Exactitud entre bloques hasta 310 mm
515-720	300 mm	Check Master	±2,5 µm
515-721	450 mm	Check Master	±2,5 µm
515-722 (este)	600 mm	Check Master	±2,5 µm
515-723	1000 mm	Check Master	±2,5 µm
515-724	1500 mm	Check Master	±2,5 µm
515-740	300 mm	Alta exactitud	±1,2 µm
515-741	450 mm	Alta exactitud	±1,2 µm
515-742	600 mm	Alta exactitud	±1,2 µm
515-743	1000 mm	Alta exactitud	±1,2 µm
515-744	1500 mm	Alta exactitud	±1,2 µm
516-498	5 bloques, 18 µm en total	Step Master, cerámica	no aplica
