Reloj Comparador 5mm 0,001mm Tapa con Oreja Anti-Bloqueo de Husillo 2119A-10

Reloj Comparador 5mm 0,001mm Tapa con Oreja Anti-Bloqueo de Husillo 2119A-10

Name: Reloj Comparador 5mm 0,001mm Tapa con Oreja Anti-Bloqueo de Husillo 2119A-10
Brand: Mitutoyo
SKU: 2119A-10

SKU: 2119A-10

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

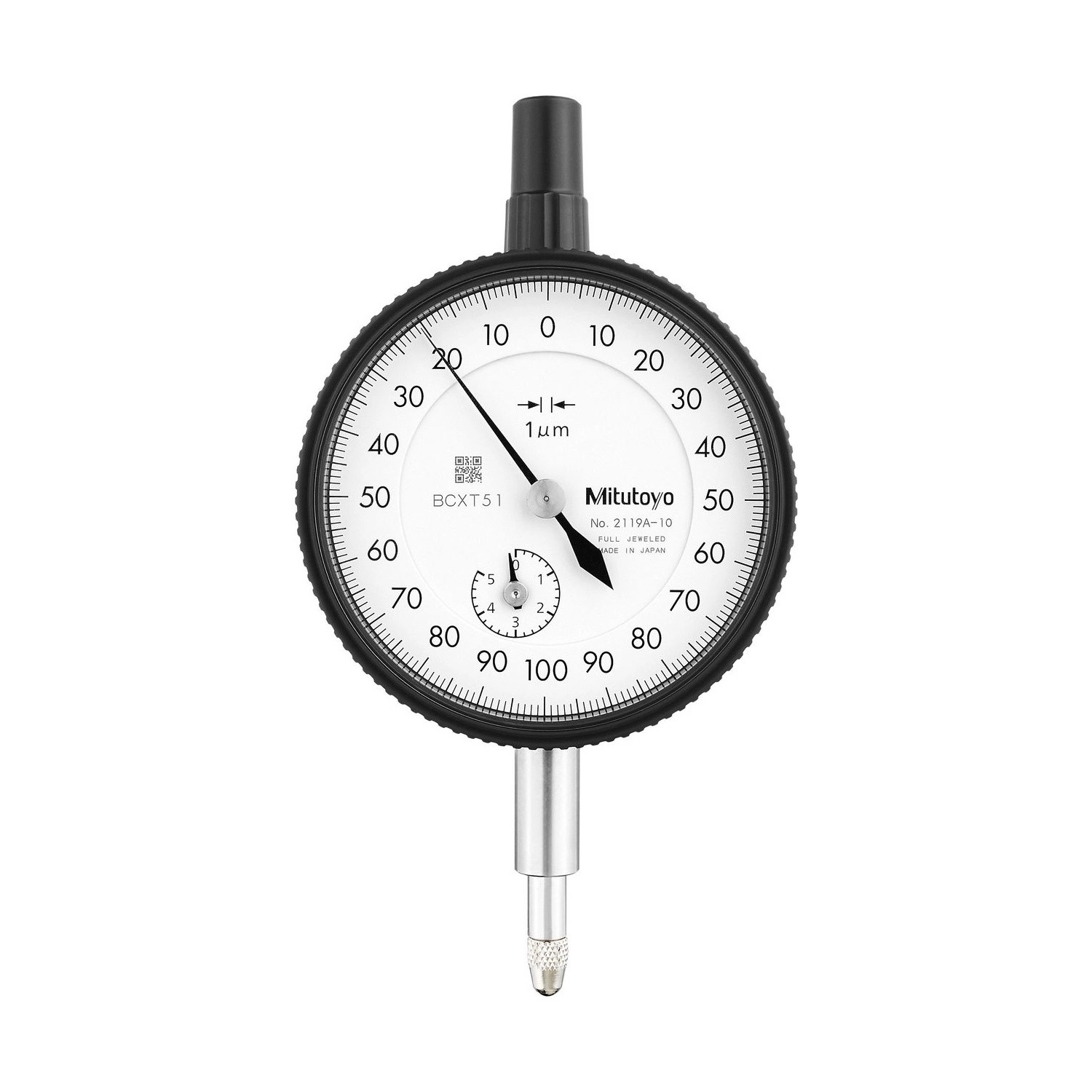

El Reloj Comparador Analógico Mitutoyo 2119A-10 es el de mayor recorrido entre los modelos de graduación de 0,001 mm de la Serie 2: 5 mm leídos en divisiones de un micrómetro, a 0,2 mm por vuelta de la aguja.

El error máximo permitido en todo el recorrido es de ±0,010 mm, con histéresis de 0,003 mm y repetibilidad de 0,001 mm. La escala es 0-100-0, con 200 divisiones por vuelta.

Es de la línea de aro de ø57 mm, con cojinetes enjoyados y construcción sellada contra aceite y agua. Fuerza de medición de hasta 1,5 N.

Intervalo 5 mm · graduación 0,001 mm
Error máximo ±0,010 mm · repetibilidad 0,001 mm
Escala 0-100-0, 0,2 mm por vuelta
Aro de ø57 mm · cojinetes enjoyados · fuerza hasta 1,5 N

Diferenciales

Destacados del producto

Lo que distingue al 2119A-10 dentro de la Serie 2.

El mayor recorrido de la serie en esta resolución, para pieza de geometría variable.

0,2 mm por vuelta: la aguja de vueltas acompaña el desplazamiento total.

Acumulado en los 5 mm completos, con histéresis de 0,003 mm.

Un micrómetro de dispersión al repetir la lectura en el mismo punto.

Sensibilidad preservada a lo largo de un recorrido largo y de uso continuo.

Construcción cerrada, para banco con salpicadura y viruta.

Especificaciones

Características principales

Qué significa en la práctica cada número del 2119A-10.

5 mm de recorrido INTERVALO

El mayor entre los modelos de 0,001 mm de esta serie. Sirve al dispositivo en que la pieza varía milímetros pero la tolerancia es de micrómetros.
0,001 mm por división GRADUACIÓN

Un micrómetro por división a lo largo de 5 mm, lo que da 5.000 divisiones en el recorrido entero, repartidas en veinticinco vueltas.
±0,010 mm en todo el recorrido ERROR MÁXIMO

Acumulado en los 5 mm. En tramos cortos el límite es bastante menor: una décima de vuelta queda en ±0,0035 mm.
0,001 mm REPETIBILIDAD

Un micrómetro en el mismo punto. Es el doble de la dispersión del 2113A-10, lo que acompaña el recorrido dos veces y media mayor.
Hasta 1,5 N FUERZA DE MEDICIÓN

Mantenida respecto a los modelos de recorrido menor, pese al resorte más largo que el recorrido exige.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 2119A-10 es la elección correcta.

Desafío Pieza que varía milímetros con tolerancia de micrómetros

El comparador de recorrido corto no alcanza la variación, y el de 0,01 mm no ve la tolerancia. Se queda uno entre dos instrumentos equivocados.

Solución

El 2119A-10 cubre 5 mm de variación leyendo en divisiones de 0,001 mm.

Desafío Dispositivo de control que atiende varias piezas

Cambiar de comparador con cada modelo de pieza significa reajustar el dispositivo y volver a verificar el origen cada vez.

Solución

Con 5 mm de recorrido, el 2119A-10 acomoda más de un modelo de pieza en el mismo dispositivo.

Desafío Leer micrómetro en carátula apretada

Doscientas divisiones por vuelta en un aro pequeño vuelven dudosa la lectura justo donde la resolución debería ayudar.

Solución

El 2119A-10 usa el aro de ø57 mm, el mayor de la serie, que separa las divisiones.

Desafío Recorrido largo que endurece el mecanismo

Más recorrido suele significar más fricción interna, y el instrumento pasa a responder mal a desplazamientos pequeños.

Solución

Los cojinetes enjoyados del 2119A-10 mantienen baja la fricción, y la repetibilidad queda en 0,001 mm aun con 5 mm de recorrido.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: Serie 2
Fuerza de medición: 1,5N o menor
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-5mm
Resolución (mm): 0,001mm
Exactitud (mm): ±0,01mm
Protección IP: Sin protección
Tecnología: Analógico
Tapa trasera: Con oreja
Histéresis: 0,003mm
Repetibilidad: 0,001mm

Detalles técnicos

Modelo: Multivuelta: 0,2 mm por vuelta de la aguja, veinticinco vueltas en el recorrido total
Tipo de escala: Continua, 0-100-0: 200 divisiones de 0,001 mm por vuelta
Aro: ø57 mm, el aro mayor de la Serie 2
Cojinetes: Enjoyados, para sensibilidad y durabilidad del mecanismo
Construcción: Sellada contra aceite y agua; revestimiento antirreflejo y duro sobre la escala
Generación: A. Los indicadores de límite y el bloqueo del visor son opcionales en esta generación
Husillo y cañón: Acero inoxidable templado de alta tenacidad
Punta de contacto: Carburo, rosca M2,5 × 0,45
Lente: Cristal con revestimiento resistente a rayaduras y productos químicos
Diámetro del cañón: ø8 mm
Fijación: Por el cañón o por la oreja de la tapa trasera, con la punta hacia abajo
Temperatura de uso: 0 °C a 40 °C
Certificado: Certificado de inspección suministrado de serie
Documento de referencia: Catálogo general Mitutoyo p2025, sección Serie 2

Variaciones de la serie

Otros modelos de la Serie 2 disponibles en la tienda

Código	Tapa trasera	Intervalo	Resolución
2900S-70	Con oreja	0,08 mm	0,001 mm
2900A-10	Con oreja	0,08 mm	0,001 mm
2901A-10	Con oreja	0,16 mm	0,001 mm
2929A	Con oreja	0,8 mm	0,01 mm
2109A-10	Con oreja	1 mm	0,001 mm
2109AB-10	Plana	1 mm	0,001 mm
2113A-10	Con oreja	2 mm	0,001 mm
2119A-10 (este)	Con oreja	5 mm	0,001 mm
2046A-60	Con oreja	10 mm	0,01 mm
2050A	Con oreja	20 mm	0,01 mm
2050AB	Plana	20 mm	0,01 mm
2052A	Con oreja	30 mm	0,01 mm
2052AB	Plana	30 mm	0,01 mm
2414A	Con oreja	0,5"	0,001"
2416A-10	Con oreja	1"	0,001"

Artículos incluidos

Reloj comparador analógico 2119A-10
Punta de contacto de carburo, rosca M2,5 × 0,45
Certificado de inspección de fábrica
Manual del usuario

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 2119A-10 y el 2119S-10?

La generación. Los dos miden 5 mm con graduación de 0,001 mm. Lo que cambia es lo que acompaña: en la generación S los indicadores de límite vienen de fábrica, en la A son accesorio opcional.

¿Cuántas vueltas da la aguja del 2119A-10 en todo el recorrido?

Veinticinco. Cada vuelta cubre 0,2 mm y el recorrido es de 5 mm, por eso la aguja de vueltas es esencial para saber en qué punto del recorrido está la lectura.

¿Por qué la repetibilidad del 2119A-10 es mayor que la del 2113A-10?

Porque el recorrido es dos veces y media mayor. El 2113A-10 queda en 0,0005 mm a lo largo de 2 mm; el 2119A-10 queda en 0,001 mm a lo largo de 5 mm.

¿El error de ±0,010 mm del 2119A-10 vale en cualquier tramo?

No. Es el error acumulado en el recorrido entero de 5 mm. En una décima de vuelta el límite es de ±0,0035 mm, y va creciendo conforme aumenta el tramo medido.

¿El 2119A-10 es mejor que el 2113A-10?

Es mayor, no mejor. Si la variación de la pieza cabe en 2 mm, el 2113A-10 entrega error y repetibilidad menores. El 2119A-10 existe para cuando 2 mm no alcanzan.

¿El recorrido mayor del 2119A-10 exige algún cuidado adicional?

El mismo cuidado de la serie, con atención al husillo más largo: no forzar el fin de recorrido, fijar con la punta hacia abajo y evitar impacto en el husillo al apoyar la pieza.
