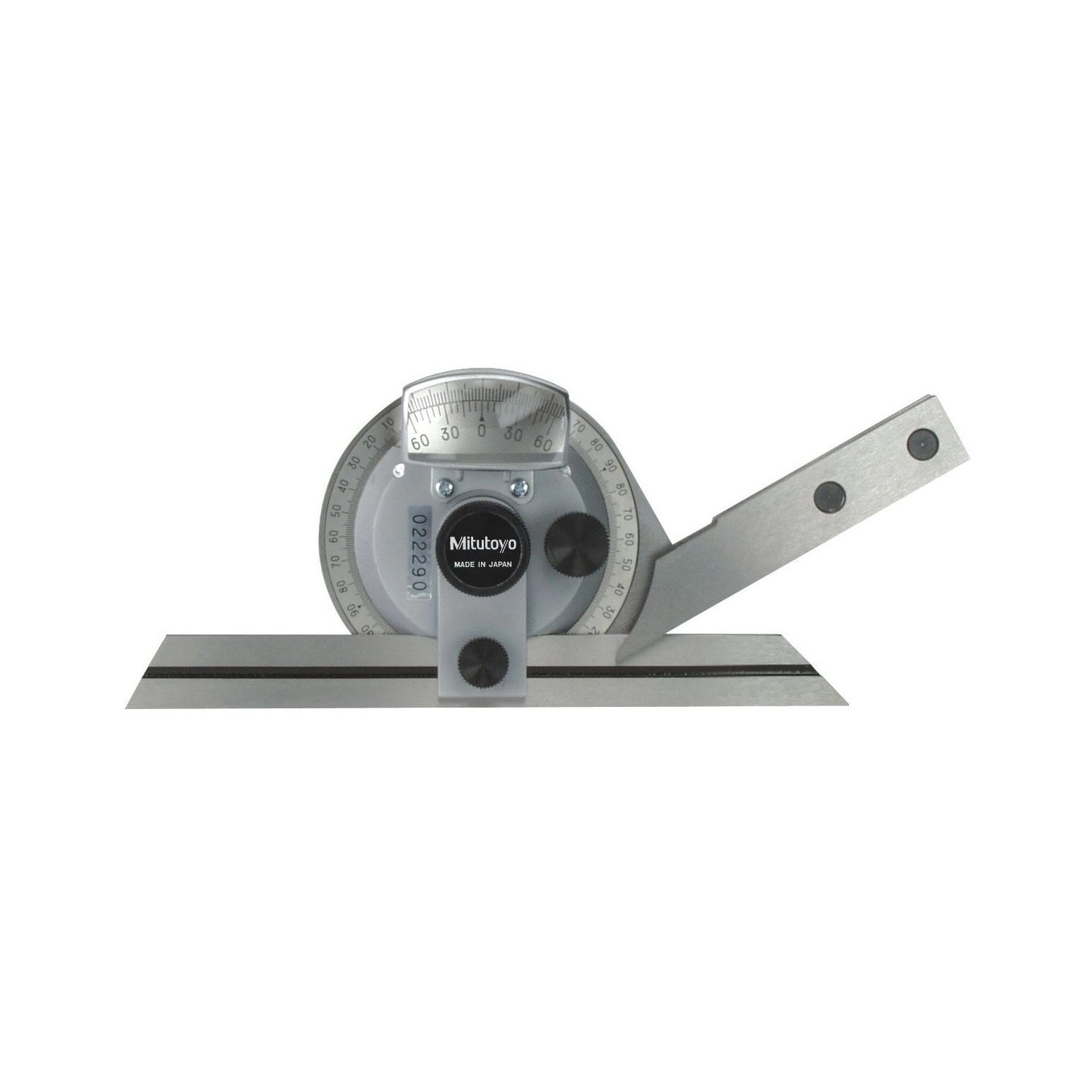

Transportador de Ángulos Universal Hoja de 150mm - 187-907

SKU: 187-907

Solicita un Presupuesto

Loading gears animation

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

En la serie 187, es un instrumento de precisión para medir ángulos en máquinas, moldes y dispositivos, con graduación de 5'. Tiene una hoja de 150 mm, con bordes de 60° y 45°: es el universal más compacto de la tienda.

En el catálogo 2025, el código aparece como 187-907-10; el 187-908-10 es la misma versión con hoja de 300 mm.

No hay desnivel entre la escala principal y el nonio, y la lupa ayuda a reducir el error de paralaje en la lectura. La perilla de ajuste fino permite un avance fino, y el transportador se puede montar en trazadores de altura.

Resumen técnico
  • Graduación de 5' · lectura por el nonio
  • Hoja de 150 mm
  • Sin desnivel entre escala y nonio · lupa
  • Ajuste fino · se monta en trazador de altura

Aspectos destacados del producto

Lo que distingue al 187-907 entre los patrones de referencia de la tienda.

Hoja de 150 mm

El universal más compacto de la tienda.

Bordes de 60° y 45°

En la hoja única.

Graduación de 5'

Lectura por el nonio.

Sin paralaje

Escala y nonio al mismo nivel, con lupa.

Ajuste fino

Perilla para avance fino.

Se monta en el trazador

Se puede montar en trazadores de altura.

Características principales

Lo que significa en la práctica cada dato del 187-907.

  • 5' Graduación

    Cada división del nonio vale 5', un doceavo de grado. Para leer 1' en la pantalla, la serie tiene el digital de hoja de 150 mm, 187-501 (catálogo 2025, pág. 01-50).

  • 150 mm Hoja

    Hoja de 150 mm, con bordes de 60° y 45°. Para piezas más grandes, el 187-908-10 tiene hoja de 300 mm, y el 187-901-10 trae las dos (catálogo 2025, pág. 01-50).

  • Sin paralaje Lectura

    La escala principal y el nonio quedan a la misma altura, sin escalón entre los trazos que se comparan; la lupa amplía la lectura, y el catálogo lo describe como libre de errores de paralaje (catálogo 2019, pág. E-37; catálogo 2025, pág. 01-50).

  • Fino Ajuste

    Con la perilla de ajuste fino, la hoja avanza despacio hasta el ángulo. El transportador también se puede montar en un trazador de altura (catálogo 2019, pág. E-37; catálogo 2025, pág. 01-50).

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 187-907 es la elección correcta.

Desafío Espacio corto en la pieza

Una hoja de 300 mm sobra en piezas pequeñas.

Solución

El 187-907 tiene hoja de 150 mm.

Desafío Un universal solo para piezas pequeñas

Dos hojas no hacen falta cuando la pieza es siempre pequeña.

Solución

El 187-907 trae una hoja de 150 mm, con bordes de 60° y 45°.

Desafío Error de paralaje en la lectura

Mirar el nonio de costado cambia el valor leído.

Solución

En el 187-907, escala y nonio quedan al mismo nivel, y la lupa ayuda en la lectura.

Desafío Posicionar la hoja con cuidado

Mover la hoja a mano se pasa del punto correcto.

Solución

La perilla de ajuste fino del 187-907 permite un avance fino.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Serie: 187
  • Marca: Mitutoyo
  • Graduación / Graduado: 5'
  • Ajuste Fino: Sí
  • Tecnología: Vernier
  • Comp. de la hoja: 150mm
  • Notas y observaciones: Hoja con 60°, 45°

Detalles técnicos

Línea
Transportador de ángulos universal
Lectura
Nonio sin desnivel respecto de la escala principal, con lupa
Montaje
En trazadores de altura
Versiones en pulgadas (catálogo)
187-902-10, 187-904-10 y 187-906-10

Funciones

Cómo trabaja el 187-907
Lectura por el nonio

Graduación de 5', sin desnivel entre escala y nonio.

Lupa

Ayuda a reducir el error de paralaje.

Ajuste fino

Perilla para avance fino de la hoja.

Variantes de la serie

Patrones de referencia disponibles en la tienda

Código Tipo Hoja / tamaño Resolución / graduación
187-501 Transportador digital Hoja de 150 mm 1' (0,01°)
187-502 Transportador digital Hoja de 300 mm 1' (0,01°)
187-901-10 Transportador universal Hojas de 150 y 300 mm 5'
187-907 (este) Transportador universal Hoja de 150 mm 5'
187-908-10 Transportador universal Hoja de 300 mm 5'
187-201 Transportador básico Hoja de 137 mm 5'
950-318 Medidor de inclinación 360° (4 × 90°) 0,01° / 0,1°
960-601 Nivel de precisión 200 × 44 × 38,2 mm 0,10 mm/m
960-701 Nivel de precisión 200 × 44 × 200 mm 0,10 mm/m

Artículos incluidos

  • Transportador de Ángulos Universal 187-907

Preguntas y Respuestas

¿Cuál es la graduación del 187-907?

5', leída por el nonio. El transportador digital de la serie, 187-501, llega a 1'.

¿Cuál es la hoja del 187-907?

Una hoja de 150 mm, con bordes de 60° y 45°.

¿Cuál es la diferencia entre el 187-907 y el 187-908-10?

La longitud de la hoja: 150 mm en el 187-907 y 300 mm en el 187-908-10.

¿El 187-907 tiene lupa?

Sí. La lupa y la ausencia de desnivel entre la escala principal y el nonio ayudan a reducir la diferencia de paralaje.

¿El 187-907 se puede montar en un trazador de altura?

Sí. El catálogo 2019 indica el montaje en trazadores de altura.
