Cable de conexión con entrada de pedal tipo B para U-WAVE (Micrómetro COOLANT PROOF) - 02AZE140B

Name: Cable de conexión con entrada de pedal tipo B para U-WAVE (Micrómetro COOLANT PROOF) - 02AZE140B
Brand: Mitutoyo
SKU: 02AZE140B

SKU: 02AZE140B

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

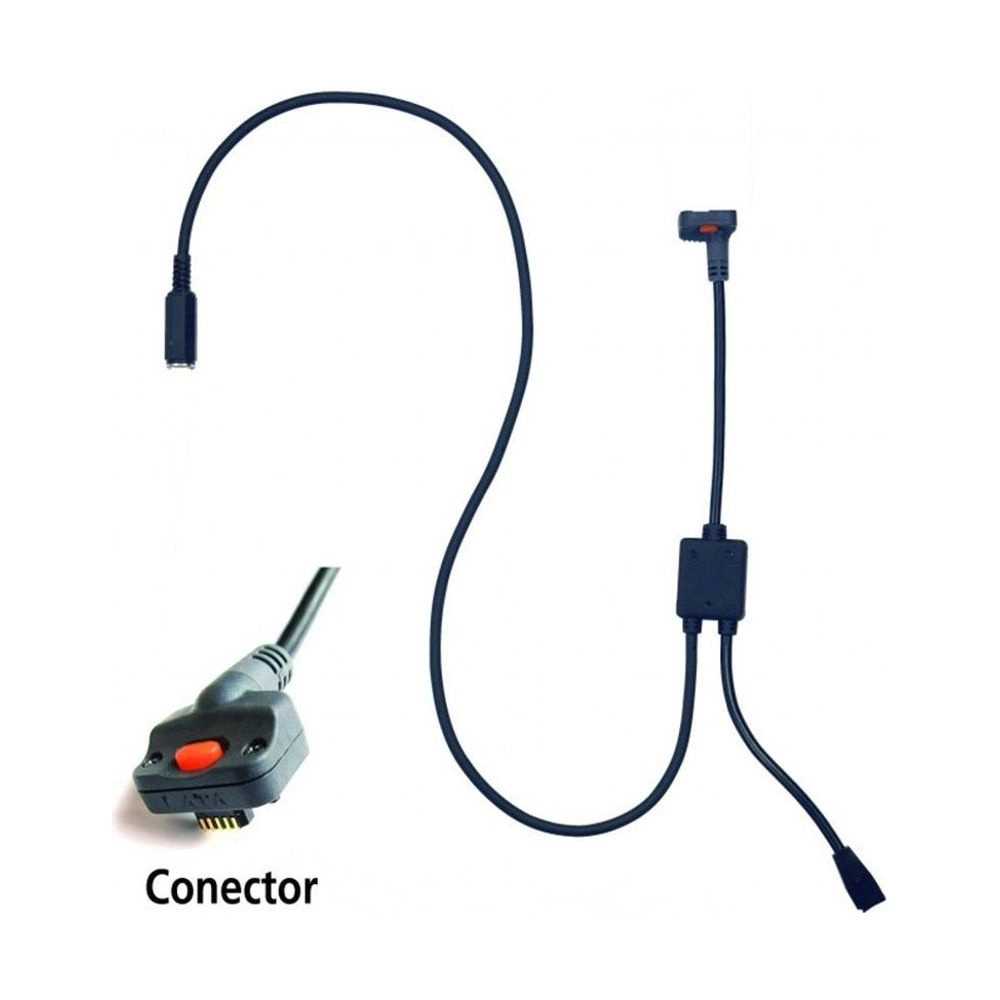

Para micrómetros Digimatic, el 02AZE140B es el cable Mitutoyo con entrada para pedal que lleva la medición al U-WAVE-T: de un lado el conector tipo B (resistente al agua, con botón de salida), del otro el encaje del transmisor, sujeto con 2 tornillos.

Según la tabla de compatibilidad del catálogo 2025, el conector tipo B sirve para micrómetros Digimatic 293-140-30/293-141-30, 293-230-30, 340-251-30, 293-666-20, 227-201-20, 422-230-30, 406-250-30, 343-250-30, 369-250-30, 345-250-30 y 314-251-30, cabezales micrométricos 350-251-30, Holtest 468-161/468-162 y medidores de profundidad 329-250-30.

En el sistema U-WAVE, el cable va del instrumento al transmisor U-WAVE-T (02AZD730H o 02AZD880H), y el receptor U-WAVE-R 02AZD810E recibe los datos en la computadora, en 2,405 a 2,475 GHz. Sin pedal, el cable equivalente es el 02AZD790B.

Conector tipo B · resistente al agua, con botón de salida
Para U-WAVE-T · entrada para pedal 937179T
Micrómetros Digimatic
Botón DATA en el conector

Diferenciales

Aspectos destacados del producto

Lo que distingue al 02AZE140B entre los cables con entrada para pedal.

Resistente al agua, con botón de salida.

Transmisor inalámbrico 02AZD730H o 02AZD880H.

Indicados en el catálogo 2025.

En el conector del instrumento.

Fijación en el U-WAVE-T.

Pedal 937179T, opcional.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 02AZE140B.

Tipo B Conector

Resistente al agua, con botón de salida.
U-WAVE-T Se conecta a

02AZD730H o 02AZD880H.
937179T Pedal

Entrada en el cable; pedal opcional.
Sí Botón de datos

En el conector.
20 m Alcance

En línea de visión, con el U-WAVE-R.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 02AZE140B es la elección correcta.

Desafío Elegir el cable correcto

Cada instrumento Digimatic tiene un formato de conector.

Solución

El 02AZE140B es el tipo B, indicado para micrómetros Digimatic.

Desafío Manos ocupadas en la pieza

Sostener la pieza y el instrumento deja sin mano para enviar la lectura.

Solución

El 02AZE140B tiene entrada para el pedal 937179T (opcional).

Desafío Varios instrumentos en la línea

Transmisores cercanos pueden confundirse.

Solución

El U-WAVE tiene hasta 15 canales, y el dato identifica el receptor y el transmisor.

Desafío Cable hasta la computadora

Un cable largo del instrumento a la computadora estorba la medición en la pieza.

Solución

El 02AZE140B conecta el instrumento al U-WAVE-T, que transmite sin cable al receptor U-WAVE-R 02AZD810E.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: U-WAVE
Modelo: Conector con entrada para pedal
Marca: Mitutoyo
Clase: (B) Modelo resistente al agua con botón de salida
Notas y observaciones: Con entrada para el pedal 937179T (opcional).

Detalles técnicos

Línea: Cable de conexión con entrada para pedal para U-WAVE-T, conector tipo B
Transmisores: U-WAVE-T 02AZD730H (IP67, LED) y 02AZD880H (alarma sonora y LED)
Receptor: U-WAVE-R 02AZD810E
Versión sin pedal: 02AZD790B
Cable Digimatic del mismo conector: 05CZA662 (1 m) o 05CZA663 (2 m)

Funciones

Cómo trabaja el 02AZE140B

Camino del dato

Instrumento, 02AZE140B, U-WAVE-T, U-WAVE-R 02AZD810E y computadora.

Conector tipo B

Resistente al agua, con botón de salida.

Pedal

El pedal 937179T (opcional) se conecta a la entrada del cable.

Transmisión de datos

El 02AZE140B es la parte con cable del sistema inalámbrico U-WAVE: va del instrumento al transmisor.

Sistema: U-WAVE, inalámbrico
Transmisor: U-WAVE-T 02AZD730H o 02AZD880H
Receptor: U-WAVE-R 02AZD810E, en la computadora
Comunicación: Estándar propio basado en IEEE 802.15.4, 2,405 a 2,475 GHz, hasta 15 canales
Alcance: Aprox. 20 m en línea de visión

Variantes de la serie

Cables con entrada para pedal en la tienda

Código	Tipo	Conector	Instrumentos
02AZE140A	Tipo A	Resistente al agua, con botón de salida	Calibres y medidores de profundidad Digimatic
02AZE140B (este)	Tipo B	Resistente al agua, con botón de salida	Micrómetros Digimatic
02AZE140C	Tipo C	Recto, con botón de salida	Calibres, cabezales y escalas Digimatic
02AZE140D	Tipo D	Plano de 10 pines	Indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros
02AZE140E	Tipo E	Redondo de 6 pines	Durómetros HM
02AZE140F	Tipo F	Plano recto	Indicadores ID-CX/ID-U, Borematic y escalas SD
02AZE140G	Tipo G	Plano recto resistente al agua	Indicadores ID-N y ID-B
02AZG021	Tipo SF	Recto estándar	Indicadores ID-CNX y ID-FNX

Artículos incluidos

Cable de conexión con entrada para pedal tipo B 02AZE140B

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 02AZE140B?

Conecta un instrumento Digimatic con conector tipo B al transmisor U-WAVE-T. El catálogo 2025 indica el tipo B para micrómetros Digimatic 293-140-30/293-141-30, 293-230-30, 340-251-30, 293-666-20, 227-201-20, 422-230-30, 406-250-30, 343-250-30, 369-250-30, 345-250-30 y 314-251-30, cabezales micrométricos 350-251-30, Holtest 468-161/468-162 y medidores de profundidad 329-250-30.

¿El 02AZE140B funciona sin el U-WAVE-T?

No. Es la conexión entre el instrumento y el U-WAVE-T (02AZD730H o 02AZD880H); la medición llega a la computadora por el receptor U-WAVE-R 02AZD810E.

¿Cuál es la diferencia entre el 02AZE140B y el 02AZD790B?

Los dos tienen el conector tipo B. El 02AZE140B tiene entrada para el pedal 937179T; el 02AZD790B es el cable estándar, sin esa entrada.

¿El conector del 02AZE140B tiene botón de datos?

Sí. En la tabla del catálogo, el botón de datos aparece como disponible en el conector tipo B.

¿Qué cable conecta el instrumento del 02AZE140B a un colector Digimatic, sin radio?

El cable Digimatic del conector tipo B es el 05CZA662 (1 m) o 05CZA663 (2 m). Directo al USB de la computadora, el código es el 06AFM380B.
