Pedal de Accionamiento (opcional) - 937179T

SKU: 937179T

Solicita un Presupuesto

Loading gears animation

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

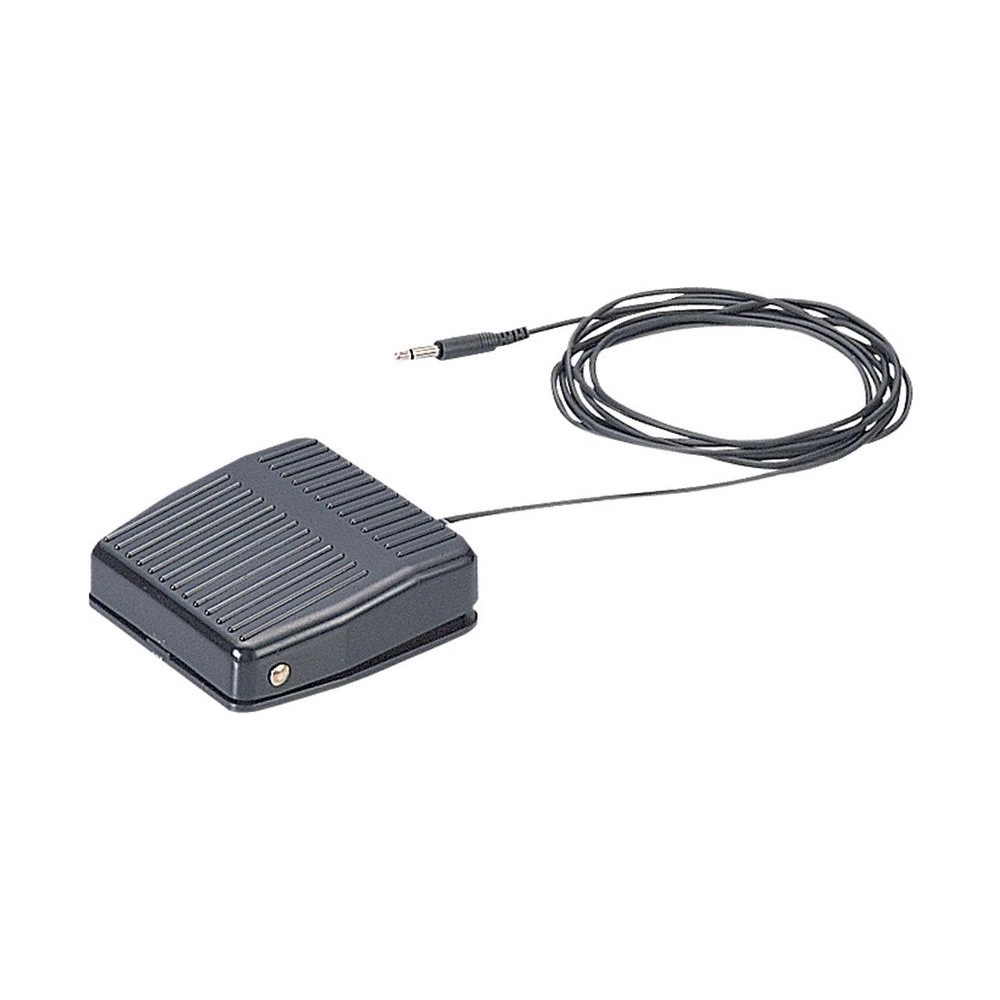

Envía la medición con el pie: con las dos manos en la pieza y en el instrumento, el operador pisa el pedal y la lectura sigue al aparato que recoge el dato. El cable del pedal tiene 2 m.

Se conecta sin adaptador a la entrada de pedal de los convertidores IT-020U e IT-007R, al multiplexor MUX-10F y a los cables U-WAVE-T con entrada para pedal (02AZE140A a G y 02AZG021). Según el catálogo 2019, también se conecta al contador LSM-6200 544-072A del micrómetro láser.

El USB-ITN es la excepción: no tiene entrada de pedal, y el catálogo pide el adaptador USB-FSW 06ADV384, que la tienda no vende, y el software USB-ITPAK. Por ese camino, el pedal también cancela, salta e inserta un texto registrado, como GO/NG (págs. 09-5 y 09-15).

Resumen técnico
  • Pedal · envío con el pie
  • Cable de 2 m
  • IT-020U, IT-007R, MUX-10F y cables U-WAVE-T con pedal
  • USB-ITN solo con adaptador USB-FSW

Aspectos destacados del producto

Lo que distingue al 937179T en el sistema de recolección de datos.

Manos libres

La medición va con el pie.

Cable de 2 m

Del pedal al aparato.

IT-020U e IT-007R

Entrada de pedal propia.

MUX-10F

Hasta 4 instrumentos.

U-WAVE-T

Cables con entrada para pedal.

USB-ITN

Solo con el adaptador USB-FSW.

Características principales

Lo que significa en la práctica cada dato del 937179T.

  • Con el pie Accionamiento

    El pedal cumple el papel del botón de datos: con la pieza y el instrumento en las manos, el operador envía la lectura sin soltar ninguno de los dos (págs. 09-6 y 09-9).

  • IT-020U e IT-007R Convertidores

    Los dos convertidores Digimatic tienen entrada para el pedal; en el IT-020U la lectura entra en la computadora por USB, y en el IT-007R por el puerto serie RS-232C (pág. 09-6).

  • MUX-10F Multiplexor

    En el MUX-10F, que reúne hasta 4 instrumentos, el pedal opcional agiliza la entrada de datos en el modo en que la lectura se pide con la tecla del aparato (pág. 09-21).

  • Cables U-WAVE-T con pedal Inalámbrico

    En los cables 02AZE140A a G y 02AZG021, el pedal se conecta en una derivación de unos 500 mm, y la lectura va sin cable por el U-WAVE-T (pág. 09-9).

  • Solo con el USB-FSW USB-ITN

    El USB-ITN no tiene entrada de pedal: el catálogo pide el adaptador USB-FSW 06ADV384 (la tienda no lo vende), de 160 mm, y el software USB-ITPAK (págs. 09-5 y 09-15).

¿Qué problemas resuelve este producto?

Situaciones en las que el 937179T es la elección correcta.

Desafío Manos ocupadas

Sostener la pieza y el instrumento deja sin mano para enviar la lectura.

Solución

El 937179T envía la medición con el pie.

Desafío Varios instrumentos en un dispositivo

En el MUX-10F, cada lectura debe dispararse.

Solución

Conectado al MUX-10F, el 937179T dispara la entrada sin sacar las manos de la pieza.

Desafío Medición inalámbrica con pedal

El pedal necesita una entrada en el camino hasta el transmisor.

Solución

Los cables 02AZE140A a G y 02AZG021 tienen esa entrada.

Desafío Corregir una lectura enviada por error

Un valor erróneo tiene que salir de la planilla.

Solución

Por el USB-FSW con el USB-ITPAK, el 937179T también cancela y salta datos.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Marca: Mitutoyo
  • Notas y observaciones: Con el USB-ITN, necesita el adaptador USB-FSW 06ADV384 y el software USB-ITPAK. Con el USB-ITPAK, el pedal puede pedir el dato, cancelar, saltar e insertar texto (ej.: GO/NG).

Detalles técnicos

Cable
2 m
Con IT-020U e IT-007R
Entrada propia de pedal (pág. 09-6)
Con MUX-10F
Entrada de pedal para la lectura con la tecla (pág. 09-21)
Con U-WAVE-T
Cables con entrada para pedal 02AZE140A a G y 02AZG021
Con USB-ITN
Adaptador USB-FSW 06ADV384 (no vendido en la tienda) y software USB-ITPAK
Con LSM-6200
Contador 544-072A (catálogo 2019)

Funciones

Cómo trabaja el 937179T
Pedir el dato

Un toque en el pedal envía la medición, como el botón de datos.

Cancelar y saltar

Por el adaptador USB-FSW con el USB-ITPAK.

Insertar texto

Texto registrado, como GO/NG, por el adaptador USB-FSW con el USB-ITPAK.

Transmisión de datos

El 937179T no transmite solo: acciona el envío en el aparato o en el cable al que está conectado.

IT-020U e IT-007R
Entrada de pedal del convertidor
MUX-10F
Entrada de pedal del multiplexor
U-WAVE-T
Por la derivación de los cables 02AZE140A a G y 02AZG021
USB-ITN
Por el adaptador USB-FSW 06ADV384 (no vendido en la tienda), con el USB-ITPAK
Contador LSM-6200
544-072A (catálogo 2019)

Variantes de la serie

Dónde se conecta el pedal, en la tienda

Código Artículo Tipo Cómo conecta el pedal
937179T (este) Pedal Cable de 2 m Aparatos y cables de esta tabla
264-020 IT-020U Convertidor USB Entrada propia de pedal
264-007 IT-007R Convertidor RS-232C Entrada propia de pedal
264-002A MUX-10F Multiplexor, 4 canales Entrada propia de pedal
02AZE140A Cable con pedal Conector A U-WAVE-T
02AZE140B Cable con pedal Conector B U-WAVE-T
02AZE140C Cable con pedal Conector C U-WAVE-T
02AZE140D Cable con pedal Conector D U-WAVE-T
02AZE140E Cable con pedal Conector E U-WAVE-T
02AZE140F Cable con pedal Conector F U-WAVE-T
02AZE140G Cable con pedal Conector G U-WAVE-T
02AZG021 Cable con pedal Conector SF (e SA) U-WAVE-T

Artículos incluidos

  • Pedal 937179T

Preguntas y Respuestas

¿A qué aparatos se conecta el pedal 937179T?

Al IT-020U, al IT-007R, al MUX-10F y a los cables U-WAVE-T con entrada para pedal (02AZE140A a G y 02AZG021). Según el catálogo 2019, también al contador LSM-6200 544-072A.

¿El 937179T se conecta directo al USB-ITN?

No. El USB-ITN no tiene entrada de pedal; el camino es el adaptador USB-FSW 06ADV384 (fuera de la tienda) más el USB-ITPAK.

¿Qué hace el 937179T además de enviar la lectura?

Por el adaptador USB-FSW, con el USB-ITPAK, el pedal también cancela y salta datos e inserta un texto registrado, como GO/NG (pág. 09-15).

¿El 937179T se conecta al transmisor U-WAVE-T sin cable especial?

No: el pedal se conecta al cable, no al transmisor. Hace falta el cable con entrada para pedal del conector del instrumento, 02AZE140A a G o 02AZG021.

¿Cuál es el largo del cable del 937179T?

El cable del pedal tiene 2 m; en los cables U-WAVE-T con pedal, la derivación donde se conecta tiene unos 500 mm (págs. 09-5 y 09-9).
