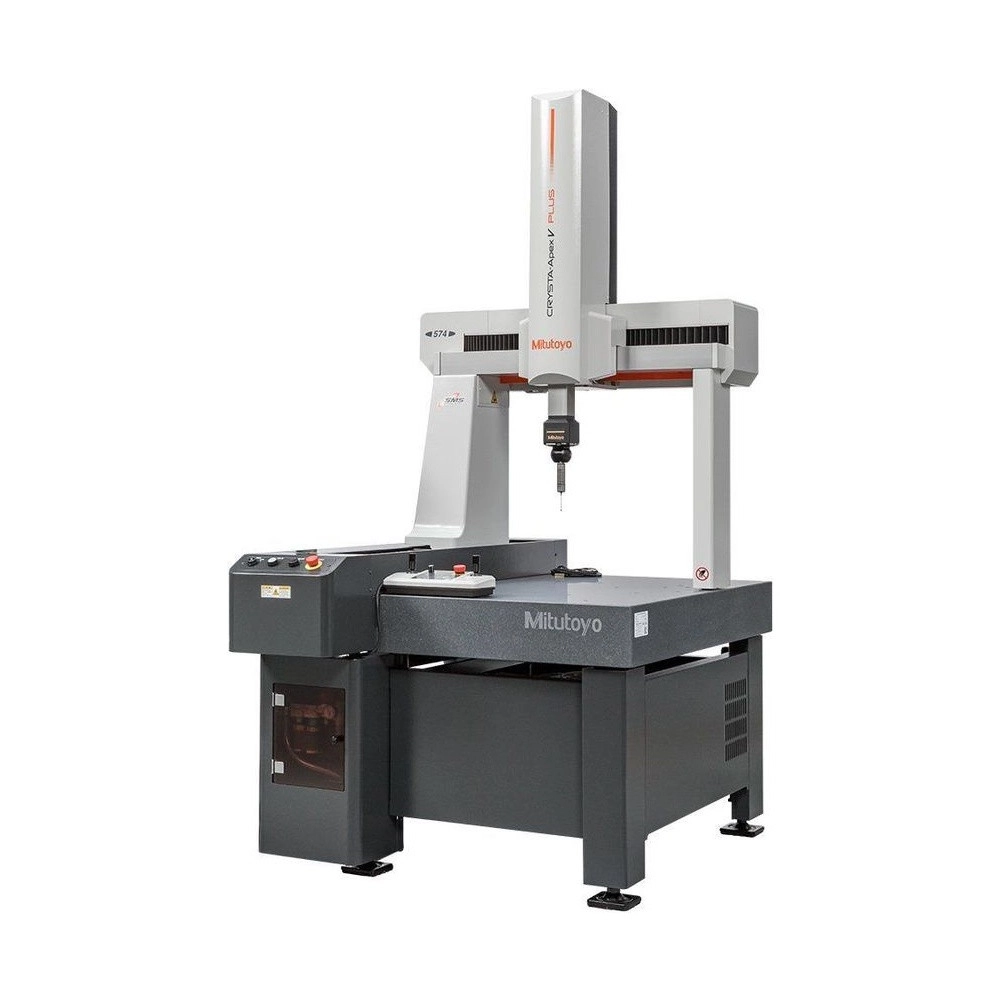

CRYSTA Apex V PLUS 574 Máquina de Medición por Coordenadas CNC

CRYSTA Apex V PLUS 574 Máquina de Medición por Coordenadas CNC - Mitutoyo

Name: CRYSTA Apex V PLUS 574 Máquina de Medición por Coordenadas CNC
Brand: Mitutoyo
SKU: CRYSTA-APEX-V-PLUS-574

Ref: CRYSTA-APEX-V-PLUS-574

La CRYSTA-Apex V PLUS 574 de Mitutoyo es una máquina de medición por coordenadas (CMM) CNC desarrollada para aplicaciones industriales que requieren alta precisión, confiabilidad y productividad. Con compensación térmica en tiempo real y operación garantizada entre 15°C y 30°C, permite realizar mediciones precisas directamente en el área de producción, reduciendo costos operativos y optimizando el control dimensional.

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Información técnica

CRYSTA Apex V PLUS 574 Máquina de Medición por Coordenadas CNC - Mitutoyo

La CRYSTA-Apex V PLUS es una máquina de medición por coordenadas (CMM) CNC de alta precisión de Mitutoyo, ideal para aplicaciones industriales que requieren confiabilidad y productividad. Con compensación térmica en tiempo real y operación entre 15°C y 30°C, puede instalarse directamente en el área de producción, reduciendo costos y acelerando el proceso de medición. Ofrece alta velocidad, medición de piezas complejas e integración con software avanzado, siendo la solución ideal para optimizar el control de calidad industrial.

CRYSTA-Apex V PLUS: Máquina de Medición por Coordenadas CNC de Alta Exactitud

La CRYSTA-Apex V PLUS es una avanzada máquina de medición por coordenadas (CMM) CNC de Mitutoyo, desarrollada para satisfacer las exigencias de la industria en cuanto a alta exactitud, productividad y confiabilidad metrológica.

Diseñada para entornos industriales modernos, la serie ofrece un rendimiento superior en la medición dimensional de piezas complejas, combinando tecnología de vanguardia con robustez operativa y facilidad de integración en el área de producción.

Destacado:
Operación con exactitud garantizada entre 15°C y 30°C gracias al avanzado sistema de compensación térmica en tiempo real.

Alta Exactitud con Compensación Térmica en Tiempo Real

Uno de los principales diferenciales de la CRYSTA-Apex V PLUS es su capacidad para operar con exactitud garantizada en un amplio rango de temperatura (15°C a 30°C), gracias al avanzado sistema de compensación térmica en tiempo real.

Esto permite instalar la CMM directamente en producción, reduciendo la necesidad de salas climatizadas y contribuyendo a la disminución de costos operativos.

La máquina ofrece alta precisión, con error máximo permisible de: E₀ MPE = (1,8 + 3L/1000) µm, garantizando mediciones confiables y repetibles.

Alta Velocidad y Productividad en la Medición

La CRYSTA-Apex V PLUS fue diseñada para maximizar la productividad industrial con un alto rendimiento de desplazamiento y scanning.

Velocidad de Desplazamiento Hasta 519 mm/s

Aceleración Hasta 2309 mm/s²

Scanning de Alta Velocidad Hasta 120 mm/s

Estas características permiten realizar mediciones rápidas de piezas complejas, reduciendo significativamente el tiempo de inspección y aumentando la eficiencia del proceso productivo.

Medición de Piezas Complejas con Máxima Flexibilidad

La máquina admite una amplia variedad de aplicaciones industriales, siendo ideal para:

Engranajes;
Componentes automotrices;
Álabes de turbinas;
Ejes y superficies complejas;
Piezas mecanizadas de alta precisión.

Con soporte para diferentes tecnologías de medición — toque, scanning y sensores ópticos sin contacto — la CRYSTA-Apex V PLUS garantiza versatilidad y exactitud incluso en geometrías desafiantes.

Integración con Software y Automatización de Mediciones

La solución es compatible con software avanzado de Mitutoyo, incluyendo:

MCOSMOS: procesamiento y análisis de datos;
MiCAT Planner: generación automática de programas a partir de CAD 3D.

Esta integración permite:

Automatización completa del proceso de medición;
Reducción de errores operativos;
Disminución del tiempo de programación;
Aumento de la productividad.

Multifunción: Hasta 4 Mediciones en un Solo Equipo

La CRYSTA-Apex V PLUS puede integrar hasta cuatro tecnologías de medición:

Medición dimensional;
Medición de forma;
Medición de engranajes;
Medición de rugosidad.

Esto reduce la necesidad de múltiples equipos, optimizando espacio, mano de obra e inversión.

Eficiencia Energética y Sustentabilidad

Con recursos como el modo ECO y reducción del consumo de aire, la máquina contribuye a:

Reducción de costos operativos;
Disminución del consumo energético;
Menor emisión de CO₂.

Recursos Avanzados para Máximo Rendimiento

NonStop Scanning para mediciones continuas;
Cambio automático de sensores;
Monitoreo remoto del equipo;
Mantenimiento preventivo inteligente;
Operación continua con alta confiabilidad.

Línea Completa para Diferentes Aplicaciones

Disponible en las series:

CRYSTA-Apex V PLUS 500;
CRYSTA-Apex V PLUS 700;
CRYSTA-Apex V PLUS 900.

La línea cubre desde mediciones de pequeño hasta gran porte, adaptándose a las necesidades específicas de cada industria.

¿Por Qué Elegir la CRYSTA-Apex V PLUS de Mitutoyo?

Alta precisión metrológica;
Operación directa en el área de producción;
Reducción de costos y tiempo de medición;
Automatización e integración digital;
Soporte técnico especializado Mitutoyo.

Tecnología Avanzada para el Control de Calidad Industrial

La CRYSTA-Apex V PLUS es la solución ideal para empresas que buscan excelencia en control dimensional, productividad industrial y transformación digital en metrología.

Información adicional

Marca: Mitutoyo
Serie: CRYSTA Apex V PLUS Serie 500
Modelo: Crysta-apex V PLUS 574
Aplicaciones: Medición dimensional CNC
Rango de medición: Rango de Medición X = 500 / Rango de Medición Y = 700 mm / Rango de Medición Z = 400 mm
Método de Guia: Cojinete de aire para cada eje
Sistema de medición: Encoder lineal
Resolución: 0,0001mm (0,1µm)
Velocidad de Desplazamiento CNC: 300 mm/s
Velocidad de Desplazamiento Manual: 138 mm/s
Velocidad Modo J/S: 0 a 80 mm/s
Aceleración de Desplazamiento: 1333 mm/s²
Material de la Mesa: Granito
Tamaño de la Mesa: 638 x 1160 mm
Método de Fijación de la Pieza: M8 x 1,25
Altura máxima de la pieza: 545mm
Tensión: AC 100-240 V
Frecuencia: 50/60 Hz
Consumo de energía: 0,7 kVA
Ar Presión: 0,35 MPa
Consumo de Aire: Aproximadamente 50 L/min
Temperatura de funcionamiento: 15 °C a 30 °C
Compensación Térmica: Sí
Medición por Scanning: Sí
Tecnología de Medición: Contacto y sin contacto
Compatible con CAD: Sí
Sensores Compatibles: LGD, LGS, ID, SD
Aplicaciones Industriales: Automotriz, Aeroespacial, Mecanizado, Herramentales, Control Dimensional
Reglas: ISO 10360-2:2009/ISO 10360-5:2020
Capacidad Eje X: 500mm
Capacidad Eje Y: 700mm
Capacidad Eje Z: 400mm
Velocidad máxima de medición: 8mm/s
Velocidad de desplazamiento: Velocidad Máxima Combinada 519mm/s
Máxima Aceleración: Aceleración Máx. Combinada 2309 mm/s²
Peso máximo bajo la mesa: 180kg
Peso total (incluyendo controlador y base): 955kg
