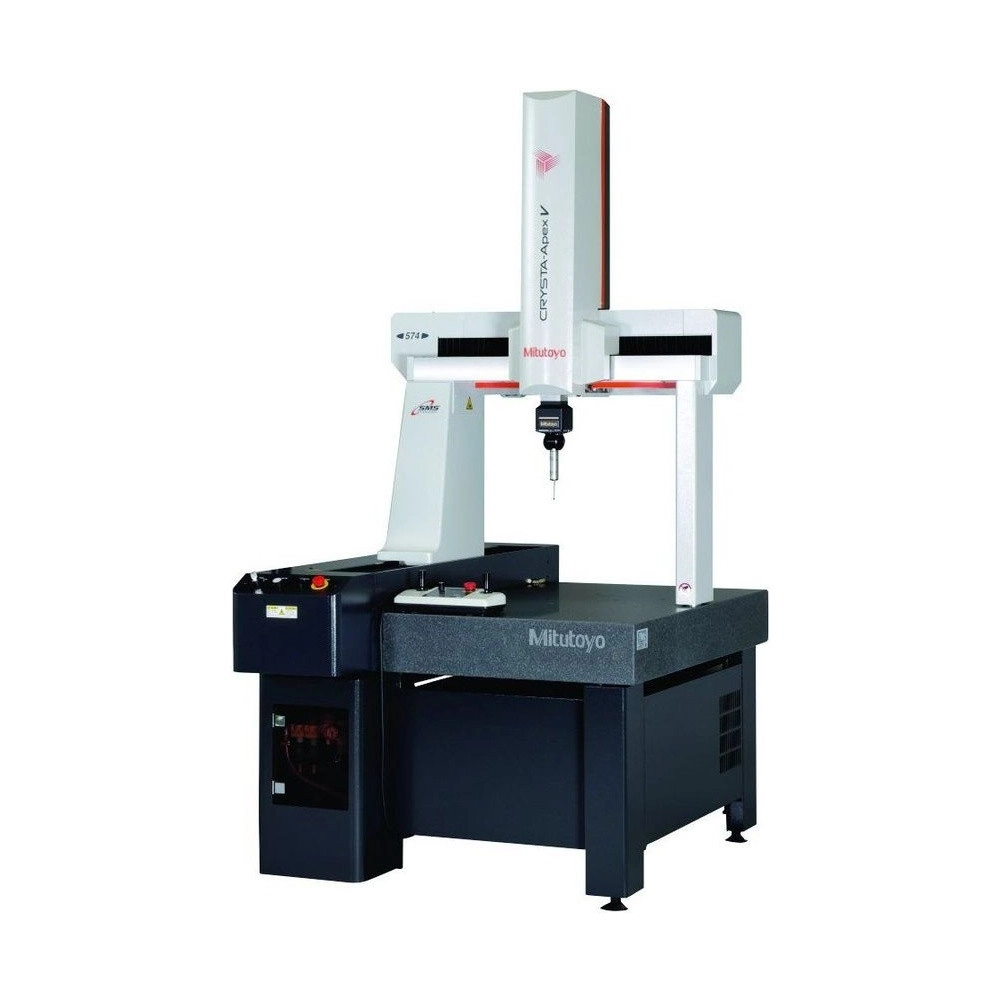

CRYSTA APEX V 574 Máquina de Medición por Coordenadas CNC

SKU: CRYSTA APEX V 574

Solicita un Presupuesto

Loading gears animation

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

Versión de la serie V500 con eje Y de 700 mm: mantiene X de 500 mm y Z de 400 mm y alarga la mesa de granito a 638 × 1160 mm. Mide con sondas de contacto, de escaneo y láser.

La exactitud es de (1,7+3L/1000) µm con la SP25M. Parece poco frente a una CMM de (2,5 + 4L/1000) µm, pero, en una tolerancia de ±0,02 mm, la CRYSTA-Apex V574 mantiene la incertidumbre por debajo de un quinto de la tolerancia en longitudes de hasta 766 mm; la otra llega solo a 375 mm. La compensación de temperatura en tiempo real mantiene esa exactitud de 16 a 26 °C, fuera de la sala climatizada.

Para acortar el ciclo, la máquina se desplaza a hasta 519 mm/s, con aceleración de 2.309 mm/s², y hace escaneo por la trayectoria del diseño, corrigiendo el error dinámico que causaría la aceleración. Cuantas más cotas tiene la pieza, mayor es el ahorro de tiempo. La SP25M, la sonda láser SurfaceMeasure y las puntas pueden cambiarse automáticamente con el ACR3.

Resumen técnico
  • Recorrido de 500 × 700 × 400 mm
  • Incertidumbre de hasta 1/5 de ±0,02 mm hasta 766 mm
  • Exactitud de 16 a 26 °C
  • Piezas de hasta 180 kg

Aspectos destacados del producto

Lo que distingue a la CRYSTA APEX V 574 entre las máquinas de medición por coordenadas CNC.

1,7 µm

Primer término del E0 con SP25M.

16 a 26 °C

Compensación de temperatura en tiempo real.

519 mm/s

Desplazamiento combinado, 2.309 mm/s².

10.000 puntos/s

Escaneo con la SP25M.

Contacto y láser

Cambio automático con el ACR3.

180 kg

Pieza de hasta 545 mm de altura.

Características principales

Lo que significa en la práctica cada dato de la CRYSTA APEX V 574.

  • (1,7+3L/1000) µm E0,MPE (SP25M)

    En una tolerancia de ±0,02 mm, con la incertidumbre limitada a un quinto de la tolerancia, la CRYSTA-Apex V574 garantiza la medición hasta 766 mm de longitud. Una CMM de (2,5+4L/1000) µm, ya considerada de alta exactitud, llega solo a 375 mm. La diferencia de 0,8 µm en el primer término duplica la longitud garantizada.

  • 16 a 26 °C Rango garantizado

    Sensores de temperatura en la escala de cada eje y en la pieza envían el dato al controlador, que calcula el valor que la pieza tendría a 20 °C. Por eso la exactitud vale fuera de una sala climatizada, con hasta 5 °C de variación en 24 horas.

  • 1,3 µm Repetibilidad R0 (SP25M)

    Al tocar la pieza, la sonda queda quieta unos instantes antes de medir. Eso elimina el origen del error dinámico y deja el resultado igual de una medición a la otra.

  • 519 mm/s Desplazamiento combinado

    Con aceleración de 2.309 mm/s², el tiempo entre un punto y otro baja. En piezas con muchas cotas, ahí está la mayor parte del ciclo, y el ahorro crece con el número de puntos.

  • 10.000 puntos/s Escaneo (SP25M)

    La SP25M, de 25 mm de diámetro, hace escaneo y medición por punto. El escaneo por la trayectoria del diseño sigue superficies 3D a alta velocidad y corrige la desviación de trayectoria, sin perder exactitud.

  • 180 kg Pieza en la mesa

    Hasta 545 mm de altura, sobre mesa de granito de 638 × 1160 mm con agujeros M8×1,25 para la fijación.

¿Qué problemas resuelve este producto?

Situaciones de medición en las que la CRYSTA APEX V 574 es la elección correcta.

Desafío Pieza larga con tolerancia fina

La incertidumbre de una CMM común supera un quinto de ±0,02 mm a partir de 375 mm.

Solución

La CRYSTA-Apex V574 sostiene ese límite hasta 766 mm de longitud.

Desafío Sin tiempo para estabilizar la pieza

Dejar que la pieza se aclimate antes de medir traba el flujo.

Solución

Con la compensación en tiempo real, la CRYSTA-Apex V574 mide la pieza a la temperatura en que está, de 16 a 26 °C.

Desafío Formas de turbina y ventilador

La trayectoria nominal de escaneo falla cuando la pieza se aparta del diseño.

Solución

En la CRYSTA-Apex V574, la verificación activa limita esa diferencia y mantiene la medición en curso.

Desafío Medir con contacto y sin contacto

Cada tecnología de sonda sirve a una parte de la pieza.

Solución

El ACR3 alterna solo entre la SP25M y la SurfaceMeasure en la CRYSTA-Apex V574 y también cambia las puntas.

Desafío Lanzamiento de pieza nueva

La programación por aprendizaje ocupa máquina y operador.

Solución

Con MiCAT Planner, el programa de la CRYSTA-Apex V574 sale del CAD 3D con tolerancias, de forma más eficiente.

Desafío Medición automatizada en la planta

Depender de la sala de medición genera filas.

Solución

La CRYSTA-Apex V574 puede automatizarse dentro o al lado de la línea, porque la exactitud no depende de sala climatizada.

Piezas que mide la CRYSTA-Apex V

Ejemplos publicados por Mitutoyo, con la sonda indicada para cada pieza.

Molde de separador

Con la sonda de escaneo de baja fuerza se miden superficie y sección de los moldes; los puntos alimentan el análisis de error 3D y de forma.

Impulsor

Formas complejas como impulsores de bomba se miden sin contacto, con la sonda láser generando gran volumen de puntos.

Núcleo de motor eléctrico

Se mide la rectitud y el corte del paquete de láminas, además de las caras laterales y de dimensiones a cualquier altura.

Álabe de turbina de avión

Secciones del álabe medidas con la SP25M, incluso en piezas fundidas sujetas a grandes errores.

Prótesis articular

Con la SP25M, la superficie libre se recorre y el error respecto al diseño se analiza en 3D.

Carcasa de transmisión

Parte superior y caras laterales medidas juntas por el láser en tres direcciones, lo que reduce el reposicionamiento.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Marca: Mitutoyo
  • Serie: 191
  • Modelo: CRYSTA-Apex V574
  • Rango de medición: 500 × 700 × 400 mm
  • Sistema de medición: Encoder lineal
  • Resolución: 0,0001mm (0,1µm)
  • Velocidad Modo J/S: Desplazamiento 0 a 80 mm/s; medición 0 a 3 mm/s; fino 0 a 0,05 mm/s
  • Material de la Mesa: Granito
  • Tamaño de la Mesa: 638 × 1160 mm
  • Método de Fijación de la Pieza: Rosca M8×1,25
  • Altura máxima de la pieza: 545mm
  • Tensión: 100 a 120 V / 200 a 240 V CA ±10%
  • Frecuencia: 50/60 Hz
  • Consumo de energía: 1,5 kW
  • Ar Presión: 0,4MPa
  • Consumo de Aire: 50 L/min en condiciones normales (fuente de aire: 100 L/min)
  • Temperatura de funcionamiento: 10 a 30 °C
  • Compensación Térmica: Sí; exactitud garantizada de 16 a 26 °C
  • Medición por Scanning: Sí (SP25M, SP600Q o MPP310Q)
  • Sensores Compatibles: SP25M, SP600Q, MPP310Q (bajo pedido), TP200, TP20 y PH20
  • Capacidad Eje X: 500mm
  • Capacidad Eje Y: 700mm
  • Capacidad Eje Z: 400mm
  • Velocidad máxima de medición: 8mm/s
  • Velocidad de desplazamiento: 300 mm/s por eje (combinada 519 mm/s)
  • Máxima Aceleración: 1333 mm/s² por eje (combinada 2309 mm/s²)
  • Exactitud (a 20°C)/E0, MPE: (1,7+3L/1000) µm (SP25M, 18 a 22 °C)
  • Exactitud (a 20°C) / PFTU, MPE: 1,7 µm (SP25M)
  • Tipo de Movimiento: Cojines de aire en cada eje
  • Peso máximo bajo la mesa: 180kg
  • Peso total (incluyendo controlador y base): 691kg
  • Notas y observaciones: La apariencia natural de la piedra puede variar según su origen. Sin embargo, las propiedades y estabilidad del material siempre están garantizadas por el control de calidad de Mitutoyo.

Detalles técnicos

Dimensiones de la unidad (Al × An × Pr)
2185 × 1082 × 1548 mm
Exactitud con TP200 (E0,MPE)
(1,9+3L/1000) µm; R0 de 1,5 µm
Escaneo con SP25M
MPE_THP de 2,3 µm, en 50 s; hasta 10.000 puntos/s
Condiciones de exactitud
18 a 22 °C (2 °C/h y 2 °C en 24 h) o 16 a 26 °C (2 °C/h y 5 °C en 24 h); gradiente de 1 °C/m
Normas de ensayo
ISO 10360-2:2009 e ISO 10360-5:2020
Monitoreo
Status Monitor (MTConnect); Condition Monitor (distancia recorrida, temperatura y número de toques); MeasurLink
Opcionales
Mesa giratoria (engranajes, impulsores, rotores de tornillo, levas), cambiador ACR3, sonda láser SurfaceMeasure, kit de fijación Eco-Fix, automatización en línea

Funciones

Cómo usar la CRYSTA APEX V 574
Programar

Generar el programa en MiCAT Planner a partir de las tolerancias del CAD 3D, o por aprendizaje en MCOSMOS.

Fijar

Sujetar la pieza en la mesa por los agujeros M8×1,25, con el kit Eco-Fix opcional.

Ejecutar

Iniciar el programa en el Quick Launcher, desde el panel táctil o por código de barras y QR.

Posicionar

Llevar la sonda a la pieza con la caja de joystick, con botones por ícono y perilla de ajuste de velocidad.

Seguir

Ver el estado de la máquina en el Status Monitor y la condición para mantenimiento en el Condition Monitor.

Variantes de la serie

CRYSTA-Apex V disponibles en la tienda

Código Modelo Recorrido (X × Y × Z) E0,MPE con SP25M
CRYSTA APEX V 544 CRYSTA-Apex V544 500 × 400 × 400 mm (1,7+3L/1000) µm
CRYSTA APEX V 574 (este) CRYSTA-Apex V574 500 × 700 × 400 mm (1,7+3L/1000) µm
CRYSTA APEX V 776 CRYSTA-Apex V776 700 × 700 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 7106 CRYSTA-Apex V7106 700 × 1000 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 9106 CRYSTA-Apex V9106 900 × 1000 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 9168 CRYSTA-Apex V9168 900 × 1600 × 800 mm (1,7+3L/1000) µm
CRYSTA APEX V 122010 CRYSTA-Apex V122010 1200 × 2000 × 1000 mm (2,3+3L/1000) µm
CRYSTA APEX V162012 CRYSTA-Apex V162012 1600 × 2000 × 1200 mm (3,3+4,5L/1000) µm
CRYSTA APEX V 163012 CRYSTA-Apex V163012 1600 × 3000 × 1200 mm (3,3+4,5L/1000) µm
CRYSTA APEX V 203016 CRYSTA-Apex V203016 2000 × 3000 × 1600 mm (4,5+8L/1000) µm

Artículos incluidos

  • Máquina de medición por coordenadas CRYSTA-Apex V574 (unidad principal con mesa de granito)
  • Controlador
  • Caja de joystick

Video

Preguntas y Respuestas

¿Qué tamaño de pieza cabe en la CRYSTA-Apex V574 (CRYSTA APEX V 574)?

El recorrido es de 500 × 700 × 400 mm, en la mesa de granito de 638 × 1160 mm con agujeros M8×1,25; la pieza puede tener hasta 180 kg y 545 mm de altura.

¿Por qué el E0 de la CRYSTA-Apex V574 (CRYSTA APEX V 574) hace la diferencia?

Porque, en una tolerancia de ±0,02 mm, la incertidumbre de la máquina queda por debajo de un quinto de la tolerancia hasta 766 mm de longitud, contra 375 mm de una CMM de (2,5+4L/1000) µm. El E0 es de (1,7+3L/1000) µm.

¿La CRYSTA-Apex V574 (CRYSTA APEX V 574) necesita sala climatizada?

No para mantener la exactitud de 16 a 26 °C: sensores en las escalas y en la pieza llevan el resultado a 20 °C en tiempo real.

¿Qué sondas trabajan en la CRYSTA-Apex V574 (CRYSTA APEX V 574)?

SP25M, SP600Q, TP200, TP20 y PH20; la MPP310Q bajo pedido. Para medir sin contacto, la serie usa la sonda láser SurfaceMeasure; el ACR3 hace el cambio automático.

¿Qué tan rápida es la CRYSTA-Apex V574 (CRYSTA APEX V 574)?

Se desplaza a hasta 300 mm/s por eje y 519 mm/s combinados, con aceleración combinada de 2.309 mm/s², y mide de 1 a 8 mm/s en CNC. En escaneo, la medición llega a 120 mm/s.

¿Con qué software trabaja la CRYSTA-Apex V574 (CRYSTA APEX V 574)?

MCOSMOS para medición y evaluación, MiCAT Planner para generar el programa a partir del CAD 3D con tolerancias y MSURF para la sonda láser (MSURF-S mide, MSURF-I compara con el modelo).

¿Qué servicios pide la CRYSTA-Apex V574 (CRYSTA APEX V 574)?

Alimentación de 100 a 120 V o 200 a 240 V CA ±10%, 50/60 Hz, 1,5 kW, y aire a 0,4 MPa (50 L/min de consumo, fuente de 100 L/min). Dimensiones de la unidad: 2185 × 1082 × 1548 mm (Al × An × Pr); masa: 691 kg.

¿Puedo cambiar la CRYSTA-Apex V574 (CRYSTA APEX V 574) de lugar?

Solo hablando antes con Mitutoyo: el sistema de arranque traba la máquina cuando detecta vibración inesperada o cambio de lugar.
