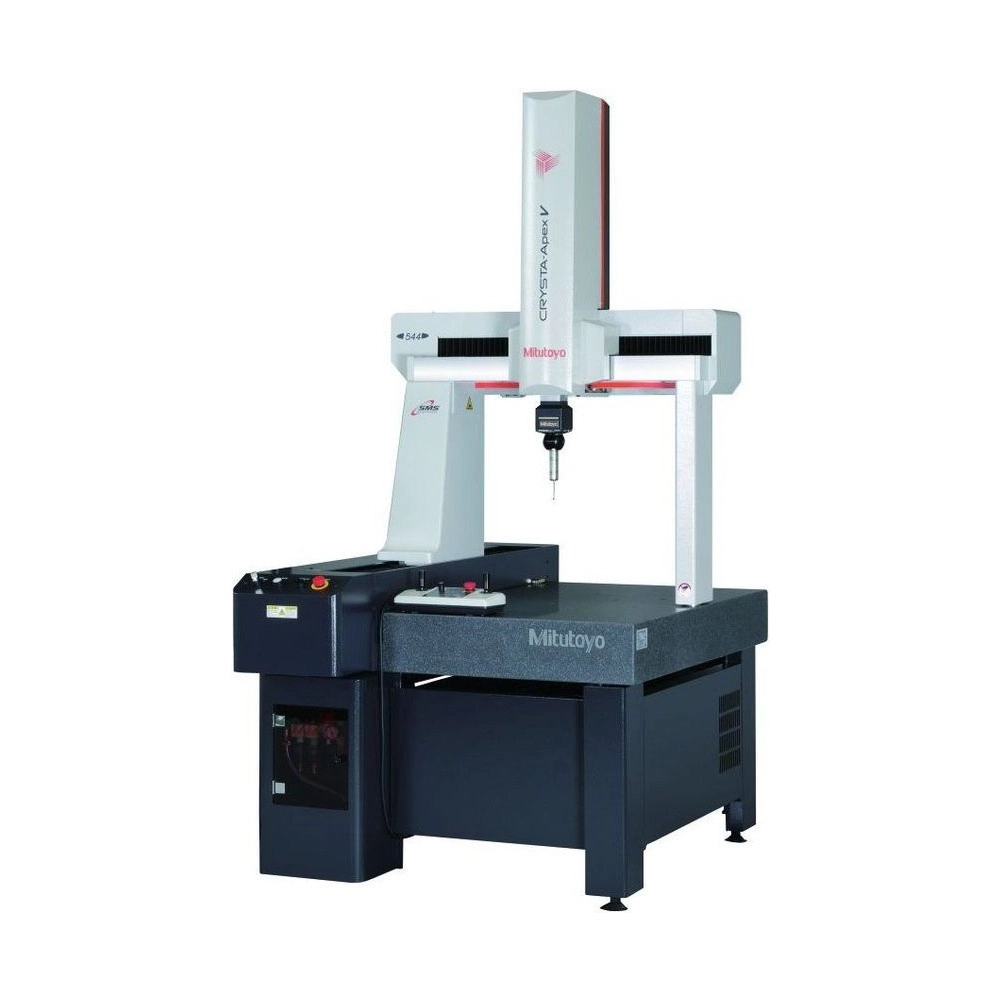

CRYSTA APEX V 544 Máquina de Medición por Coordenadas CNC

SKU: CRYSTA APEX V 544

Solicita un Presupuesto

Loading gears animation

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

Máquina de medición por coordenadas CNC más pequeña de la serie CRYSTA-Apex V: recorrido de 500 × 400 × 400 mm para piezas pequeñas y medianas, en la mesa de 638 × 860 mm. Mide con sondas de contacto, de escaneo y láser.

La exactitud es de (1,7+3L/1000) µm con la SP25M. Parece poco frente a una CMM de (2,5 + 4L/1000) µm, pero, en una tolerancia de ±0,02 mm, la CRYSTA-Apex V544 mantiene la incertidumbre por debajo de un quinto de la tolerancia en longitudes de hasta 766 mm; la otra llega solo a 375 mm. La compensación de temperatura en tiempo real mantiene esa exactitud de 16 a 26 °C, fuera de la sala climatizada.

Para acortar el ciclo, la máquina se desplaza a hasta 519 mm/s, con aceleración de 2.309 mm/s², y hace escaneo por la trayectoria del diseño, corrigiendo el error dinámico que causaría la aceleración. Cuantas más cotas tiene la pieza, mayor es el ahorro de tiempo. La SP25M, la sonda láser SurfaceMeasure y las puntas pueden cambiarse automáticamente con el ACR3.

Resumen técnico
  • Recorrido de 500 × 400 × 400 mm
  • Incertidumbre de hasta 1/5 de ±0,02 mm hasta 766 mm
  • Exactitud de 16 a 26 °C
  • Piezas de hasta 180 kg

Aspectos destacados del producto

Lo que distingue a la CRYSTA APEX V 544 entre las máquinas de medición por coordenadas CNC.

1,7 µm

Primer término del E0 con SP25M.

16 a 26 °C

Compensación de temperatura en tiempo real.

519 mm/s

Desplazamiento combinado, 2.309 mm/s².

10.000 puntos/s

Escaneo con la SP25M.

Contacto y láser

Cambio automático con el ACR3.

180 kg

Pieza de hasta 545 mm de altura.

Características principales

Lo que significa en la práctica cada dato de la CRYSTA APEX V 544.

  • (1,7+3L/1000) µm E0,MPE (SP25M)

    En una tolerancia de ±0,02 mm, con la incertidumbre limitada a un quinto de la tolerancia, la CRYSTA-Apex V544 garantiza la medición hasta 766 mm de longitud. Una CMM de (2,5+4L/1000) µm, ya considerada de alta exactitud, llega solo a 375 mm. La diferencia de 0,8 µm en el primer término duplica la longitud garantizada.

  • 16 a 26 °C Rango garantizado

    Sensores de temperatura en la escala de cada eje y en la pieza envían el dato al controlador, que calcula el valor que la pieza tendría a 20 °C. Por eso la exactitud vale fuera de una sala climatizada, con hasta 5 °C de variación en 24 horas.

  • 1,3 µm Repetibilidad R0 (SP25M)

    Al tocar la pieza, la sonda queda quieta unos instantes antes de medir. Eso elimina el origen del error dinámico y deja el resultado igual de una medición a la otra.

  • 519 mm/s Desplazamiento combinado

    Con aceleración de 2.309 mm/s², el tiempo entre un punto y otro baja. En piezas con muchas cotas, ahí está la mayor parte del ciclo, y el ahorro crece con el número de puntos.

  • 10.000 puntos/s Escaneo (SP25M)

    La SP25M, de 25 mm de diámetro, hace escaneo y medición por punto. El escaneo por la trayectoria del diseño sigue superficies 3D a alta velocidad y corrige la desviación de trayectoria, sin perder exactitud.

  • 180 kg Pieza en la mesa

    Hasta 545 mm de altura, sobre mesa de granito de 638 × 860 mm con agujeros M8×1,25 para la fijación.

¿Qué problemas resuelve este producto?

Situaciones de medición en las que la CRYSTA APEX V 544 es la elección correcta.

Desafío Cota de ±0,02 mm en pieza larga

Por encima de 375 mm, una CMM de (2,5+4L/1000) µm ya no mantiene la incertidumbre en un quinto de la tolerancia.

Solución

Con E0 de (1,7+3L/1000) µm, la CRYSTA-Apex V544 cumple ese límite hasta 766 mm.

Desafío Pieza medida justo después del mecanizado

Todavía caliente, la pieza no está en la medida que tendría a 20 °C.

Solución

La CRYSTA-Apex V544 lee la temperatura de la pieza y convierte el resultado a 20 °C; la exactitud vale de 16 a 26 °C.

Desafío Álabes e impulsores fuera del nominal

Las piezas con variación de fabricación se desvían de la trayectoria de escaneo del diseño.

Solución

La verificación activa de la CRYSTA-Apex V544 acompaña la pieza real y mide sin interrumpir el programa.

Desafío Cambiar la sonda en medio del programa

El cambio manual entre contacto y láser interrumpe la medición automática.

Solución

En la CRYSTA-Apex V544, el ACR3 hace el cambio usando el propio accionamiento de la máquina.

Desafío Programa nuevo para cada pieza

Enseñar el programa en la máquina lleva tiempo.

Solución

MiCAT Planner arma el programa de la CRYSTA-Apex V544 a partir de las tolerancias del CAD 3D, con más eficiencia que el aprendizaje.

Desafío Inspección cerca de la producción

Una sala de medición lejana retrasa la liberación de la pieza.

Solución

Como la exactitud vale en un amplio rango de temperatura, la CRYSTA-Apex V544 puede automatizarse junto a la línea.

Aplicaciones de la serie CRYSTA-Apex V

Piezas medidas por la serie, según Mitutoyo, y la sonda de cada caso.

Molde de separador

Moldes de precisión para separadores de celdas medidos en la superficie y en el corte con la sonda de escaneo de baja fuerza, con análisis 3D del error.

Impulsor

La sonda láser sin contacto recoge una gran nube de puntos y describe la forma del impulsor en detalle.

Núcleo de motor eléctrico

Láminas apiladas: rectitud, forma del corte, caras laterales y dimensiones en las alturas elegidas.

Álabe de turbina de avión

La SP25M mide el corte del perfil aerodinámico; incluso piezas fundidas, con grandes desvíos, se miden de forma rápida y confiable.

Prótesis articular

La superficie libre de la prótesis se mide con la SP25M y se compara con el diseño en análisis 3D.

Carcasa de transmisión

La sonda láser barre desde tres direcciones a la vez, midiendo la parte superior y los laterales con menos reposicionamiento.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Marca: Mitutoyo
  • Serie: 191
  • Modelo: CRYSTA-Apex V544
  • Rango de medición: 500 × 400 × 400 mm
  • Sistema de medición: Encoder lineal
  • Resolución: 0,0001mm (0,1µm)
  • Velocidad Modo J/S: Desplazamiento 0 a 80 mm/s; medición 0 a 3 mm/s; fino 0 a 0,05 mm/s
  • Material de la Mesa: Granito
  • Tamaño de la Mesa: 638 × 860 mm
  • Método de Fijación de la Pieza: Rosca M8×1,25
  • Altura máxima de la pieza: 545mm
  • Tensión: 100 a 120 V / 200 a 240 V CA ±10%
  • Frecuencia: 50/60 Hz
  • Consumo de energía: 1,5 kW
  • Ar Presión: 0,4MPa
  • Consumo de Aire: 50 L/min en condiciones normales (fuente de aire: 100 L/min)
  • Temperatura de funcionamiento: 10 a 30 °C
  • Compensación Térmica: Sí; exactitud garantizada de 16 a 26 °C
  • Medición por Scanning: Sí (SP25M, SP600Q o MPP310Q)
  • Sensores Compatibles: SP25M, SP600Q, MPP310Q (bajo pedido), TP200, TP20 y PH20
  • Capacidad Eje X: 500mm
  • Capacidad Eje Y: 400mm
  • Capacidad Eje Z: 400mm
  • Velocidad máxima de medición: 8mm/s
  • Velocidad de desplazamiento: 300 mm/s por eje (combinada 519 mm/s)
  • Máxima Aceleración: 1333 mm/s² por eje (combinada 2309 mm/s²)
  • Exactitud (a 20°C)/E0, MPE: (1,7+3L/1000) µm (SP25M, 18 a 22 °C)
  • Exactitud (a 20°C) / PFTU, MPE: 1,7 µm (SP25M)
  • Tipo de Movimiento: Cojines de aire en cada eje
  • Peso máximo bajo la mesa: 180kg
  • Peso total (incluyendo controlador y base): 542kg
  • Notas y observaciones: La apariencia natural de la piedra puede variar según su origen. Sin embargo, las propiedades y estabilidad del material siempre están garantizadas por el control de calidad de Mitutoyo.

Detalles técnicos

Dimensiones de la unidad (Al × An × Pr)
2185 × 1082 × 1191 mm
Exactitud con TP200 (E0,MPE)
(1,9+3L/1000) µm; R0 de 1,5 µm
Escaneo con SP25M
MPE_THP de 2,3 µm, en 50 s; hasta 10.000 puntos/s
Condiciones de exactitud
18 a 22 °C (2 °C/h y 2 °C en 24 h) o 16 a 26 °C (2 °C/h y 5 °C en 24 h); gradiente de 1 °C/m
Normas de ensayo
ISO 10360-2:2009 e ISO 10360-5:2020
Monitoreo
Status Monitor (MTConnect); Condition Monitor (distancia recorrida, temperatura y número de toques); MeasurLink
Opcionales
Mesa giratoria (engranajes, impulsores, rotores de tornillo, levas), cambiador ACR3, sonda láser SurfaceMeasure, kit de fijación Eco-Fix, automatización en línea

Funciones

Cómo usar la CRYSTA APEX V 544
Programar

Generar el programa en MiCAT Planner a partir de las tolerancias del CAD 3D, o por aprendizaje en MCOSMOS.

Fijar

Sujetar la pieza en la mesa por los agujeros M8×1,25, con el kit Eco-Fix opcional.

Ejecutar

Iniciar el programa en el Quick Launcher, desde el panel táctil o por código de barras y QR.

Posicionar

Llevar la sonda a la pieza con la caja de joystick, con botones por ícono y perilla de ajuste de velocidad.

Seguir

Ver el estado de la máquina en el Status Monitor y la condición para mantenimiento en el Condition Monitor.

Variantes de la serie

CRYSTA-Apex V disponibles en la tienda

Código Modelo Recorrido (X × Y × Z) E0,MPE con SP25M
CRYSTA APEX V 544 (este) CRYSTA-Apex V544 500 × 400 × 400 mm (1,7+3L/1000) µm
CRYSTA APEX V 574 CRYSTA-Apex V574 500 × 700 × 400 mm (1,7+3L/1000) µm
CRYSTA APEX V 776 CRYSTA-Apex V776 700 × 700 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 7106 CRYSTA-Apex V7106 700 × 1000 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 9106 CRYSTA-Apex V9106 900 × 1000 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 9168 CRYSTA-Apex V9168 900 × 1600 × 800 mm (1,7+3L/1000) µm
CRYSTA APEX V 122010 CRYSTA-Apex V122010 1200 × 2000 × 1000 mm (2,3+3L/1000) µm
CRYSTA APEX V162012 CRYSTA-Apex V162012 1600 × 2000 × 1200 mm (3,3+4,5L/1000) µm
CRYSTA APEX V 163012 CRYSTA-Apex V163012 1600 × 3000 × 1200 mm (3,3+4,5L/1000) µm
CRYSTA APEX V 203016 CRYSTA-Apex V203016 2000 × 3000 × 1600 mm (4,5+8L/1000) µm

Artículos incluidos

  • Máquina de medición por coordenadas CRYSTA-Apex V544 (unidad principal con mesa de granito)
  • Controlador
  • Caja de joystick

Video

Preguntas y Respuestas

¿Cuáles son las dimensiones de medición de la CRYSTA-Apex V544 (CRYSTA APEX V 544)?

X de 500 mm, Y de 400 mm y Z de 400 mm. La mesa de granito tiene 638 × 860 mm y acepta hasta 180 kg, con altura de hasta 545 mm.

¿Hasta qué longitud mide la CRYSTA-Apex V544 (CRYSTA APEX V 544) una tolerancia de ±0,02 mm?

Hasta 766 mm manteniendo la incertidumbre por debajo de un quinto de la tolerancia, con E0 de (1,7+3L/1000) µm. Una CMM de (2,5+4L/1000) µm llega a 375 mm.

¿Cómo afecta la temperatura a la CRYSTA-Apex V544 (CRYSTA APEX V 544)?

La compensación en tiempo real lee la temperatura de las escalas y de la pieza y convierte la medición a 20 °C, garantizando la exactitud de 16 a 26 °C.

¿La CRYSTA-Apex V544 (CRYSTA APEX V 544) mide sin contacto?

Sí, con la sonda láser SurfaceMeasure. Por contacto, acepta SP25M, SP600Q, TP200, TP20 y PH20; la MPP310Q bajo pedido. El ACR3 cambia las sondas solo.

¿Cuál es la aceleración de la CRYSTA-Apex V544 (CRYSTA APEX V 544)?

2.309 mm/s² combinada, con desplazamiento de hasta 519 mm/s (300 mm/s por eje) y medición CNC de 1 a 8 mm/s. En escaneo, la medición llega a 120 mm/s.

¿Cómo se programa la CRYSTA-Apex V544 (CRYSTA APEX V 544)?

Con MiCAT Planner, que genera el programa a partir de las tolerancias del CAD 3D, o por aprendizaje en MCOSMOS. Con la sonda láser, MSURF mide (MSURF-S) y compara con el modelo (MSURF-I).

¿Qué instalación necesita la CRYSTA-Apex V544 (CRYSTA APEX V 544)?

Aire comprimido a 0,4 MPa con fuente de 100 L/min (consumo de 50 L/min) y energía de 1,5 kW en 100 a 120 V o 200 a 240 V CA ±10%, 50/60 Hz. La unidad tiene 2185 × 1082 × 1191 mm (Al × An × Pr) y masa de 542 kg.

¿Qué es el sistema de arranque de la CRYSTA-Apex V544 (CRYSTA APEX V 544)?

Es el dispositivo que bloquea la operación al detectar vibración inesperada o desplazamiento de la máquina. Para cambiar la CMM de lugar, hay que hablar con Mitutoyo.
