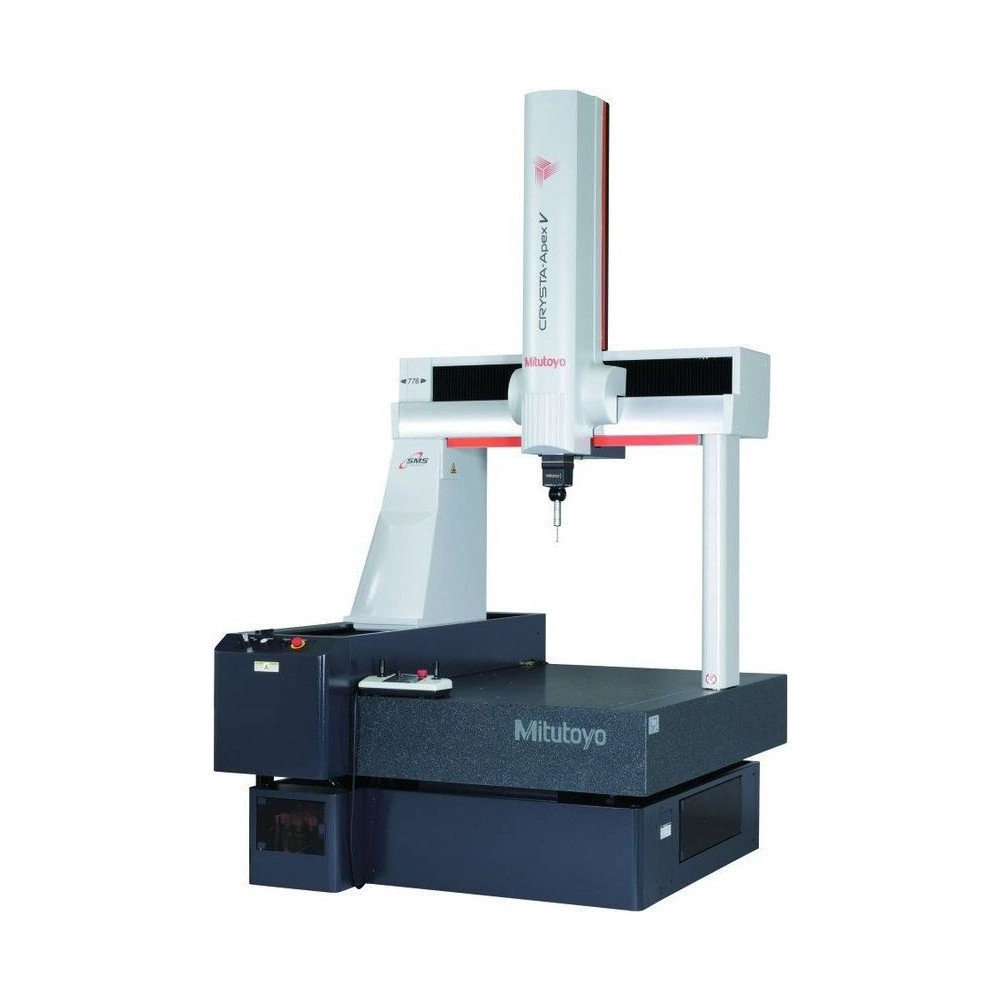

CRYSTA APEX V 776 Máquina de Medición por Coordenadas CNC

SKU: CRYSTA APEX V 776

Solicita un Presupuesto

Loading gears animation

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

Abre la serie V700: recorrido de 700 × 700 × 600 mm y mesa de granito de 880 × 1420 mm para piezas de hasta 800 kg. Mide con sondas de contacto, de escaneo y láser.

Con la SP25M, el E0 es de (1,7+3L/1000) µm. En una cota de ±0,02 mm, eso mantiene la incertidumbre por debajo de un quinto de la tolerancia hasta 766 mm, donde una CMM de (2,5 + 4L/1000) µm se detiene en 375 mm. La compensación de temperatura en tiempo real garantiza esa exactitud de 16 a 26 °C, sin sala climatizada.

El ciclo se acorta por dos caminos: desplazamiento de hasta 519 mm/s, con aceleración de 2.309 mm/s², y escaneo que sigue la trayectoria del diseño, corrigiendo el error dinámico causado por la aceleración. El ahorro crece con el número de cotas. El ACR3 cambia automáticamente las puntas y alterna entre la SP25M y la sonda láser SurfaceMeasure.

Resumen técnico
  • Recorrido de 700 × 700 × 600 mm
  • Incertidumbre de hasta 1/5 de ±0,02 mm hasta 766 mm
  • Exactitud de 16 a 26 °C
  • Piezas de hasta 800 kg

Aspectos destacados del producto

Lo que distingue a la CRYSTA APEX V 776 entre las máquinas de medición por coordenadas CNC.

1,7 µm

E0 con la sonda SP25M.

16 a 26 °C

Compensación en tiempo real.

519 mm/s

Aceleración de 2.309 mm/s².

10.000 puntos/s

SP25M en escaneo.

Contacto y láser

Alternancia con el ACR3.

800 kg

Hasta 800 mm de altura.

Características principales

Lo que significa en la práctica cada dato de la CRYSTA APEX V 776.

  • (1,7+3L/1000) µm E0,MPE (SP25M)

    Tome una cota de ±0,02 mm y la regla de que la incertidumbre no pase de un quinto de ella. La CRYSTA-Apex V776 cumple esa regla en longitudes de hasta 766 mm; una CMM de (2,5+4L/1000) µm, que ya se llamaría de alta exactitud, solo hasta 375 mm. Son 0,8 µm de diferencia en el primer término y el doble de longitud garantizada.

  • 16 a 26 °C Rango garantizado

    Cada eje tiene un sensor junto a la escala, y otro sensor va en la pieza. Con esas lecturas, el controlador convierte la medición al valor a 20 °C, y la exactitud sigue garantizada aun con variación de hasta 5 °C en 24 horas.

  • 1,3 µm Repetibilidad R0 (SP25M)

    En el primer contacto con la pieza, la sonda se detiene unos instantes y solo entonces registra el punto. Así el error dinámico del movimiento sale de la medición, y el mismo punto medido de nuevo da el mismo valor.

  • 519 mm/s Desplazamiento combinado

    Lo que más pesa en el ciclo de una pieza con muchas cotas es el trayecto entre los puntos. Con aceleración de 2.309 mm/s², ese trayecto se acorta, y el ahorro aumenta cuantos más puntos tenga el programa.

  • 10.000 puntos/s Escaneo (SP25M)

    La SP25M tiene 25 mm de diámetro y trabaja tanto en escaneo como punto a punto. Siguiendo la trayectoria del diseño, el escaneo recorre superficies 3D a alta velocidad y corrige la desviación de trayectoria en tiempo real.

  • 800 kg Pieza en la mesa

    La mesa de granito de 880 × 1420 mm recibe piezas de hasta 800 mm de altura y tiene agujeros M8×1,25 para los dispositivos de fijación.

¿Qué problemas resuelve este producto?

Situaciones de medición en las que la CRYSTA APEX V 776 es la elección correcta.

Desafío Tolerancia ajustada en pieza larga

Con una CMM común, la incertidumbre supera un quinto de ±0,02 mm por encima de 375 mm de longitud.

Solución

La CRYSTA-Apex V776 mantiene la incertidumbre dentro de ese límite hasta 766 mm, con E0 de (1,7+3L/1000) µm.

Desafío Pieza que llega caliente del mecanizado

Esperar que la pieza se estabilice a 20 °C retrasa la liberación.

Solución

La compensación en tiempo real de la CRYSTA-Apex V776 mide la temperatura de la pieza y calcula el valor a 20 °C, con exactitud garantizada de 16 a 26 °C.

Desafío Álabes de turbina, ventiladores e impulsores

La variación de fabricación de esas piezas hace fallar la trayectoria nominal de escaneo.

Solución

La verificación activa de la CRYSTA-Apex V776 limita la diferencia entre el diseño y la pieza real y mide esas formas sin interrumpir el programa.

Desafío Superficie que pide contacto y láser

Cambiar la sonda a mano rompe la medición automática.

Solución

El ACR3 cambia la punta y alterna entre la SP25M y la sonda láser SurfaceMeasure usando el propio accionamiento de la CRYSTA-Apex V776.

Desafío Programar una pieza nueva ocupa la máquina

La programación por aprendizaje ocupa la CMM y al operador.

Solución

MiCAT Planner lee las tolerancias del modelo CAD 3D y genera el programa de la CRYSTA-Apex V776 con más eficiencia que la programación por aprendizaje.

Desafío Medición lejos de la línea

Llevar la pieza a la sala de medición retrasa el flujo de producción.

Solución

Con exactitud garantizada en un amplio rango de temperatura, la CRYSTA-Apex V776 puede automatizarse dentro o al lado de la línea.

Aplicaciones de la serie CRYSTA-Apex V

Piezas medidas por la serie, según Mitutoyo, y la sonda de cada caso.

Molde de separador

Moldes de precisión para separadores de celdas medidos en la superficie y en el corte con la sonda de escaneo de baja fuerza, con análisis 3D del error.

Impulsor

La sonda láser sin contacto recoge una gran nube de puntos y describe la forma del impulsor en detalle.

Núcleo de motor eléctrico

Láminas apiladas: rectitud, forma del corte, caras laterales y dimensiones en las alturas elegidas.

Álabe de turbina de avión

La SP25M mide el corte del perfil aerodinámico; incluso piezas fundidas, con grandes desvíos, se miden de forma rápida y confiable.

Prótesis articular

La superficie libre de la prótesis se mide con la SP25M y se compara con el diseño en análisis 3D.

Carcasa de transmisión

La sonda láser barre desde tres direcciones a la vez, midiendo la parte superior y los laterales con menos reposicionamiento.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Marca: Mitutoyo
  • Serie: 191
  • Modelo: CRYSTA-Apex V776
  • Rango de medición: 700 × 700 × 600 mm
  • Sistema de medición: Encoder lineal
  • Resolución: 0,0001mm (0,1µm)
  • Velocidad Modo J/S: Desplazamiento 0 a 80 mm/s; medición 0 a 3 mm/s; fino 0 a 0,05 mm/s
  • Material de la Mesa: Granito
  • Tamaño de la Mesa: 880 × 1420 mm
  • Método de Fijación de la Pieza: Rosca M8×1,25
  • Altura máxima de la pieza: 800mm
  • Tensión: 100 a 120 V / 200 a 240 V CA ±10%
  • Frecuencia: 50/60 Hz
  • Consumo de energía: 1,5 kW
  • Ar Presión: 0,4MPa
  • Consumo de Aire: 60 L/min en condiciones normales (fuente de aire: 120 L/min)
  • Temperatura de funcionamiento: 10 a 30 °C
  • Compensación Térmica: Sí; exactitud garantizada de 16 a 26 °C
  • Medición por Scanning: Sí (SP25M, MPP310Q o SP80)
  • Sensores Compatibles: SP25M, MPP310Q y SP80 (bajo pedido), TP200, TP20 y PH20
  • Capacidad Eje X: 700mm
  • Capacidad Eje Y: 700mm
  • Capacidad Eje Z: 600mm
  • Velocidad máxima de medición: 8mm/s
  • Velocidad de desplazamiento: 300 mm/s por eje (combinada 519 mm/s)
  • Máxima Aceleración: 1333 mm/s² por eje (combinada 2309 mm/s²)
  • Exactitud (a 20°C)/E0, MPE: (1,7+3L/1000) µm (SP25M, 18 a 22 °C)
  • Exactitud (a 20°C) / PFTU, MPE: 1,7 µm (SP25M)
  • Tipo de Movimiento: Cojines de aire en cada eje
  • Peso máximo bajo la mesa: 800kg
  • Peso total (incluyendo controlador y base): 1810kg
  • Notas y observaciones: La apariencia natural de la piedra puede variar según su origen. Sin embargo, las propiedades y estabilidad del material siempre están garantizadas por el control de calidad de Mitutoyo.

Detalles técnicos

Dimensiones de la unidad (Al × An × Pr)
2730 × 1470 × 1700 mm
Exactitud con TP200 (E0,MPE)
(1,9+3L/1000) µm; R0 de 1,9 µm
Escaneo con SP25M
MPE_THP de 2,3 µm, en 50 s; hasta 10.000 puntos/s
Condiciones de exactitud
18 a 22 °C (2 °C/h y 2 °C en 24 h) o 16 a 26 °C (2 °C/h y 5 °C en 24 h); gradiente de 1 °C/m
Normas de ensayo
ISO 10360-2:2009 e ISO 10360-5:2020
Monitoreo
Status Monitor (MTConnect); Condition Monitor (distancia recorrida, temperatura y número de toques); MeasurLink
Opcionales
Mesa giratoria (engranajes, impulsores, rotores de tornillo, levas), cambiador ACR3, sonda láser SurfaceMeasure, kit de fijación Eco-Fix, automatización en línea

Funciones

Cómo usar la CRYSTA APEX V 776
Programar

Generar el programa en MiCAT Planner a partir de las tolerancias del CAD 3D, o por aprendizaje en MCOSMOS.

Fijar

Sujetar la pieza en la mesa por los agujeros M8×1,25, con el kit Eco-Fix opcional.

Ejecutar

Iniciar el programa en el Quick Launcher, desde el panel táctil o por código de barras y QR.

Posicionar

Llevar la sonda a la pieza con la caja de joystick, con botones por ícono y perilla de ajuste de velocidad.

Seguir

Ver el estado de la máquina en el Status Monitor y la condición para mantenimiento en el Condition Monitor.

Variantes de la serie

CRYSTA-Apex V disponibles en la tienda

Código Modelo Recorrido (X × Y × Z) E0,MPE con SP25M
CRYSTA APEX V 544 CRYSTA-Apex V544 500 × 400 × 400 mm (1,7+3L/1000) µm
CRYSTA APEX V 574 CRYSTA-Apex V574 500 × 700 × 400 mm (1,7+3L/1000) µm
CRYSTA APEX V 776 (este) CRYSTA-Apex V776 700 × 700 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 7106 CRYSTA-Apex V7106 700 × 1000 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 9106 CRYSTA-Apex V9106 900 × 1000 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 9168 CRYSTA-Apex V9168 900 × 1600 × 800 mm (1,7+3L/1000) µm
CRYSTA APEX V 122010 CRYSTA-Apex V122010 1200 × 2000 × 1000 mm (2,3+3L/1000) µm
CRYSTA APEX V162012 CRYSTA-Apex V162012 1600 × 2000 × 1200 mm (3,3+4,5L/1000) µm
CRYSTA APEX V 163012 CRYSTA-Apex V163012 1600 × 3000 × 1200 mm (3,3+4,5L/1000) µm
CRYSTA APEX V 203016 CRYSTA-Apex V203016 2000 × 3000 × 1600 mm (4,5+8L/1000) µm

Artículos incluidos

  • Máquina de medición por coordenadas CRYSTA-Apex V776 (unidad principal con mesa de granito)
  • Controlador
  • Caja de joystick

Video

Preguntas y Respuestas

¿Qué tamaño de pieza cabe en la CRYSTA-Apex V776 (CRYSTA APEX V 776)?

El recorrido es de 700 × 700 × 600 mm, en la mesa de granito de 880 × 1420 mm con agujeros M8×1,25; la pieza puede tener hasta 800 kg y 800 mm de altura.

¿Por qué el E0 de la CRYSTA-Apex V776 (CRYSTA APEX V 776) hace la diferencia?

Porque, en una tolerancia de ±0,02 mm, la incertidumbre de la máquina queda por debajo de un quinto de la tolerancia hasta 766 mm de longitud, contra 375 mm de una CMM de (2,5+4L/1000) µm. El E0 es de (1,7+3L/1000) µm.

¿La CRYSTA-Apex V776 (CRYSTA APEX V 776) necesita sala climatizada?

No para mantener la exactitud de 16 a 26 °C: sensores en las escalas y en la pieza llevan el resultado a 20 °C en tiempo real.

¿Qué sondas trabajan en la CRYSTA-Apex V776 (CRYSTA APEX V 776)?

SP25M, TP200, TP20 y PH20; la MPP310Q y la SP80 bajo pedido. Para medir sin contacto, la serie usa la sonda láser SurfaceMeasure; el ACR3 hace el cambio automático.

¿Qué tan rápida es la CRYSTA-Apex V776 (CRYSTA APEX V 776)?

Se desplaza a hasta 300 mm/s por eje y 519 mm/s combinados, con aceleración combinada de 2.309 mm/s², y mide de 1 a 8 mm/s en CNC. En escaneo, la medición llega a 120 mm/s.

¿Con qué software trabaja la CRYSTA-Apex V776 (CRYSTA APEX V 776)?

MCOSMOS para medición y evaluación, MiCAT Planner para generar el programa a partir del CAD 3D con tolerancias y MSURF para la sonda láser (MSURF-S mide, MSURF-I compara con el modelo).

¿Qué servicios pide la CRYSTA-Apex V776 (CRYSTA APEX V 776)?

Alimentación de 100 a 120 V o 200 a 240 V CA ±10%, 50/60 Hz, 1,5 kW, y aire a 0,4 MPa (60 L/min de consumo, fuente de 120 L/min). Dimensiones de la unidad: 2730 × 1470 × 1700 mm (Al × An × Pr); masa: 1810 kg.

¿Puedo cambiar la CRYSTA-Apex V776 (CRYSTA APEX V 776) de lugar?

Solo hablando antes con Mitutoyo: el sistema de arranque traba la máquina cuando detecta vibración inesperada o cambio de lugar.
