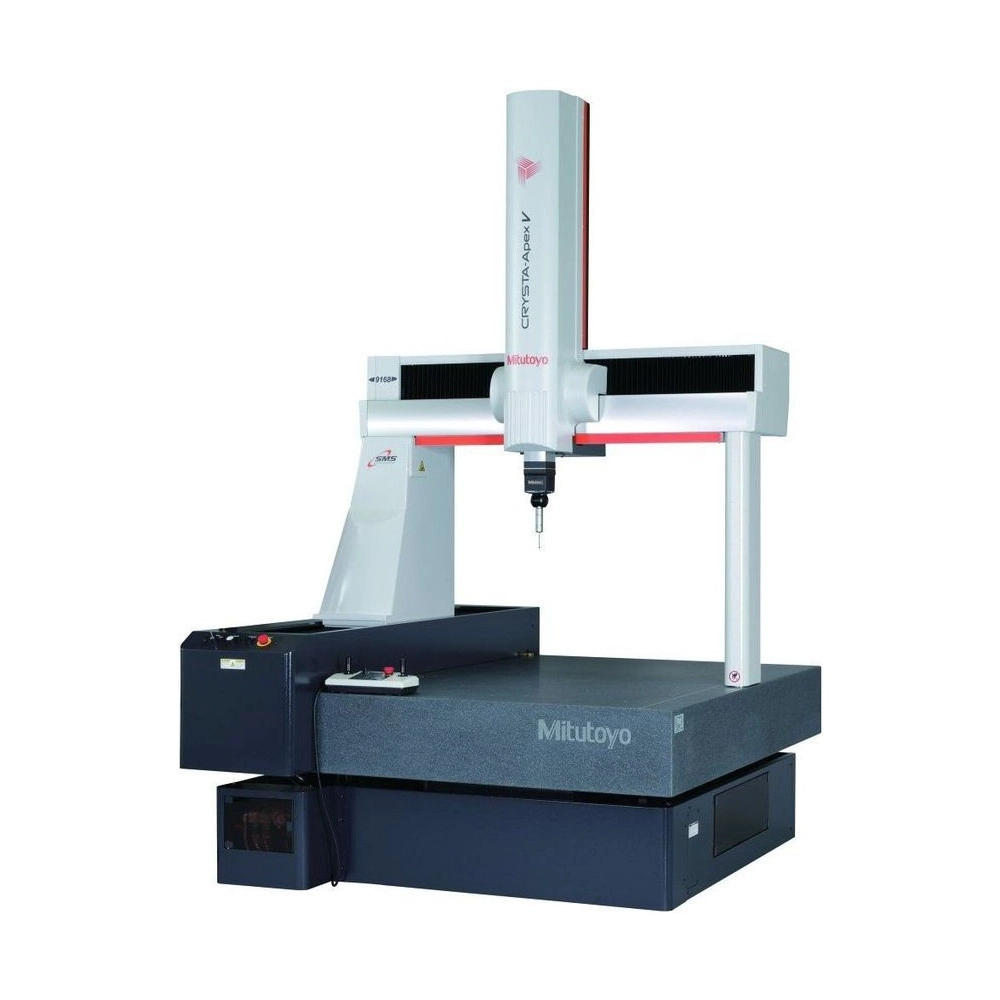

CRYSTA APEX V 9168 Máquina de Medición por Coordenadas CNC

SKU: CRYSTA APEX V 9168

Solicita un Presupuesto

Loading gears animation

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

Modelo de la serie V900 con Z de 800 mm y eje Y de 1600 mm: acepta piezas de hasta 1000 mm de altura y 1500 kg, en la mesa de 1080 × 2320 mm. Mide con sondas de contacto, de escaneo y láser.

Con la SP25M, el E0 es de (1,7+3L/1000) µm. En una cota de ±0,02 mm, eso mantiene la incertidumbre por debajo de un quinto de la tolerancia hasta 766 mm, donde una CMM de (2,5 + 4L/1000) µm se detiene en 375 mm. La compensación de temperatura en tiempo real garantiza esa exactitud de 16 a 26 °C, sin sala climatizada.

El ciclo se acorta por dos caminos: desplazamiento de hasta 519 mm/s, con aceleración de 1.732 mm/s², y escaneo que sigue la trayectoria del diseño, corrigiendo el error dinámico causado por la aceleración. El ahorro crece con el número de cotas. El ACR3 cambia automáticamente las puntas y alterna entre la SP25M y la sonda láser SurfaceMeasure.

Resumen técnico
  • Recorrido de 900 × 1600 × 800 mm
  • Incertidumbre de hasta 1/5 de ±0,02 mm hasta 766 mm
  • Exactitud de 16 a 26 °C
  • Piezas de hasta 1.500 kg

Aspectos destacados del producto

Lo que distingue a la CRYSTA APEX V 9168 entre las máquinas de medición por coordenadas CNC.

1,7 µm

E0 con la sonda SP25M.

16 a 26 °C

Compensación en tiempo real.

519 mm/s

Aceleración de 1.732 mm/s².

10.000 puntos/s

SP25M en escaneo.

Contacto y láser

Alternancia con el ACR3.

1.500 kg

Hasta 1.000 mm de altura.

Características principales

Lo que significa en la práctica cada dato de la CRYSTA APEX V 9168.

  • (1,7+3L/1000) µm E0,MPE (SP25M)

    Tome una cota de ±0,02 mm y la regla de que la incertidumbre no pase de un quinto de ella. La CRYSTA-Apex V9168 cumple esa regla en longitudes de hasta 766 mm; una CMM de (2,5+4L/1000) µm, que ya se llamaría de alta exactitud, solo hasta 375 mm. Son 0,8 µm de diferencia en el primer término y el doble de longitud garantizada.

  • 16 a 26 °C Rango garantizado

    Cada eje tiene un sensor junto a la escala, y otro sensor va en la pieza. Con esas lecturas, el controlador convierte la medición al valor a 20 °C, y la exactitud sigue garantizada aun con variación de hasta 5 °C en 24 horas.

  • 1,3 µm Repetibilidad R0 (SP25M)

    En el primer contacto con la pieza, la sonda se detiene unos instantes y solo entonces registra el punto. Así el error dinámico del movimiento sale de la medición, y el mismo punto medido de nuevo da el mismo valor.

  • 519 mm/s Desplazamiento combinado

    Lo que más pesa en el ciclo de una pieza con muchas cotas es el trayecto entre los puntos. Con aceleración de 1.732 mm/s², ese trayecto se acorta, y el ahorro aumenta cuantos más puntos tenga el programa.

  • 10.000 puntos/s Escaneo (SP25M)

    La SP25M tiene 25 mm de diámetro y trabaja tanto en escaneo como punto a punto. Siguiendo la trayectoria del diseño, el escaneo recorre superficies 3D a alta velocidad y corrige la desviación de trayectoria en tiempo real.

  • 1.500 kg Pieza en la mesa

    La mesa de granito de 1080 × 2320 mm recibe piezas de hasta 1.000 mm de altura y tiene agujeros M8×1,25 para los dispositivos de fijación.

¿Qué problemas resuelve este producto?

Situaciones de medición en las que la CRYSTA APEX V 9168 es la elección correcta.

Desafío Pieza larga con tolerancia fina

La incertidumbre de una CMM común supera un quinto de ±0,02 mm a partir de 375 mm.

Solución

La CRYSTA-Apex V9168 sostiene ese límite hasta 766 mm de longitud.

Desafío Sin tiempo para estabilizar la pieza

Dejar que la pieza se aclimate antes de medir traba el flujo.

Solución

Con la compensación en tiempo real, la CRYSTA-Apex V9168 mide la pieza a la temperatura en que está, de 16 a 26 °C.

Desafío Formas de turbina y ventilador

La trayectoria nominal de escaneo falla cuando la pieza se aparta del diseño.

Solución

En la CRYSTA-Apex V9168, la verificación activa limita esa diferencia y mantiene la medición en curso.

Desafío Medir con contacto y sin contacto

Cada tecnología de sonda sirve a una parte de la pieza.

Solución

El ACR3 alterna solo entre la SP25M y la SurfaceMeasure en la CRYSTA-Apex V9168 y también cambia las puntas.

Desafío Lanzamiento de pieza nueva

La programación por aprendizaje ocupa máquina y operador.

Solución

Con MiCAT Planner, el programa de la CRYSTA-Apex V9168 sale del CAD 3D con tolerancias, de forma más eficiente.

Desafío Medición automatizada en la planta

Depender de la sala de medición genera filas.

Solución

La CRYSTA-Apex V9168 puede automatizarse dentro o al lado de la línea, porque la exactitud no depende de sala climatizada.

Dónde mide la CRYSTA-Apex V

Casos de uso de la serie publicados por Mitutoyo, con la sonda usada en cada uno.

Molde de separador

Superficie y corte de moldes de precisión con la sonda de escaneo de baja fuerza; análisis de error 3D y de forma del corte.

Impulsor

Medido con la sonda láser, que genera una gran nube de puntos para caracterizar la forma en detalle.

Núcleo de motor eléctrico

Rectitud y forma del corte de las láminas apiladas, caras laterales y dimensiones a cualquier altura.

Álabe de turbina de avión

Corte del álabe con la SP25M; incluso piezas fundidas, sujetas a grandes desvíos, se miden con rapidez.

Prótesis articular

Superficie libre medida con la SP25M y comparada con el diseño en análisis de error 3D.

Carcasa de transmisión

Láser en tres direcciones a la vez mide la parte superior y los laterales juntos, con menos reposicionamiento.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Marca: Mitutoyo
  • Serie: 191
  • Modelo: CRYSTA-Apex V9168
  • Rango de medición: 900 × 1600 × 800 mm
  • Sistema de medición: Encoder lineal
  • Resolución: 0,0001mm (0,1µm)
  • Velocidad Modo J/S: Desplazamiento 0 a 80 mm/s; medición 0 a 3 mm/s; fino 0 a 0,05 mm/s
  • Material de la Mesa: Granito
  • Tamaño de la Mesa: 1080 × 2320 mm
  • Método de Fijación de la Pieza: Rosca M8×1,25
  • Altura máxima de la pieza: 1000mm
  • Tensión: 100 a 120 V / 200 a 240 V CA ±10%
  • Frecuencia: 50/60 Hz
  • Consumo de energía: 1,5 kW
  • Ar Presión: 0,4MPa
  • Consumo de Aire: 60 L/min en condiciones normales (fuente de aire: 120 L/min)
  • Temperatura de funcionamiento: 10 a 30 °C
  • Compensación Térmica: Sí; exactitud garantizada de 16 a 26 °C
  • Medición por Scanning: Sí (SP25M, MPP310Q o SP80)
  • Sensores Compatibles: SP25M, MPP310Q y SP80 (bajo pedido), TP200 y TP20
  • Capacidad Eje X: 900mm
  • Capacidad Eje Y: 1600mm
  • Capacidad Eje Z: 800mm
  • Velocidad máxima de medición: 3mm/s
  • Velocidad de desplazamiento: 300 mm/s por eje (combinada 519 mm/s)
  • Máxima Aceleración: 1000 mm/s² por eje (combinada 1732 mm/s²)
  • Exactitud (a 20°C)/E0, MPE: (1,7+3L/1000) µm (SP25M, 18 a 22 °C)
  • Exactitud (a 20°C) / PFTU, MPE: 1,7 µm (SP25M)
  • Tipo de Movimiento: Cojines de aire en cada eje
  • Peso máximo bajo la mesa: 1500kg
  • Peso total (incluyendo controlador y base): 2999kg
  • Notas y observaciones: La apariencia natural de la piedra puede variar según su origen. Sin embargo, las propiedades y estabilidad del material siempre están garantizadas por el control de calidad de Mitutoyo.

Detalles técnicos

Dimensiones de la unidad (Al × An × Pr)
3130 × 1670 × 2740 mm
Exactitud con TP200 (E0,MPE)
(1,9+3L/1000) µm; R0 de 1,9 µm
Escaneo con SP25M
MPE_THP de 2,3 µm, en 60 s; hasta 10.000 puntos/s
Condiciones de exactitud
18 a 22 °C (2 °C/h y 2 °C en 24 h) o 16 a 26 °C (2 °C/h y 5 °C en 24 h); gradiente de 1 °C/m
Normas de ensayo
ISO 10360-2:2009 e ISO 10360-5:2020
Monitoreo
Status Monitor (MTConnect); Condition Monitor (distancia recorrida, temperatura y número de toques); MeasurLink
Opcionales
Mesa giratoria (engranajes, impulsores, rotores de tornillo, levas), cambiador ACR3, sonda láser SurfaceMeasure, kit de fijación Eco-Fix, automatización en línea

Funciones

Cómo usar la CRYSTA APEX V 9168
Programar

Generar el programa en MiCAT Planner a partir de las tolerancias del CAD 3D, o por aprendizaje en MCOSMOS.

Fijar

Sujetar la pieza en la mesa por los agujeros M8×1,25, con el kit Eco-Fix opcional.

Ejecutar

Iniciar el programa en el Quick Launcher, desde el panel táctil o por código de barras y QR.

Posicionar

Llevar la sonda a la pieza con la caja de joystick, con botones por ícono y perilla de ajuste de velocidad.

Seguir

Ver el estado de la máquina en el Status Monitor y la condición para mantenimiento en el Condition Monitor.

Variantes de la serie

CRYSTA-Apex V disponibles en la tienda

Código Modelo Recorrido (X × Y × Z) E0,MPE con SP25M
CRYSTA APEX V 544 CRYSTA-Apex V544 500 × 400 × 400 mm (1,7+3L/1000) µm
CRYSTA APEX V 574 CRYSTA-Apex V574 500 × 700 × 400 mm (1,7+3L/1000) µm
CRYSTA APEX V 776 CRYSTA-Apex V776 700 × 700 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 7106 CRYSTA-Apex V7106 700 × 1000 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 9106 CRYSTA-Apex V9106 900 × 1000 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 9168 (este) CRYSTA-Apex V9168 900 × 1600 × 800 mm (1,7+3L/1000) µm
CRYSTA APEX V 122010 CRYSTA-Apex V122010 1200 × 2000 × 1000 mm (2,3+3L/1000) µm
CRYSTA APEX V162012 CRYSTA-Apex V162012 1600 × 2000 × 1200 mm (3,3+4,5L/1000) µm
CRYSTA APEX V 163012 CRYSTA-Apex V163012 1600 × 3000 × 1200 mm (3,3+4,5L/1000) µm
CRYSTA APEX V 203016 CRYSTA-Apex V203016 2000 × 3000 × 1600 mm (4,5+8L/1000) µm

Artículos incluidos

  • Máquina de medición por coordenadas CRYSTA-Apex V9168 (unidad principal con mesa de granito)
  • Controlador
  • Caja de joystick

Video

Preguntas y Respuestas

¿Cuáles son las dimensiones de medición de la CRYSTA-Apex V9168 (CRYSTA APEX V 9168)?

X de 900 mm, Y de 1600 mm y Z de 800 mm. La mesa de granito tiene 1080 × 2320 mm y acepta hasta 1.500 kg, con altura de hasta 1.000 mm.

¿Hasta qué longitud mide la CRYSTA-Apex V9168 (CRYSTA APEX V 9168) una tolerancia de ±0,02 mm?

Hasta 766 mm manteniendo la incertidumbre por debajo de un quinto de la tolerancia, con E0 de (1,7+3L/1000) µm. Una CMM de (2,5+4L/1000) µm llega a 375 mm.

¿Cómo afecta la temperatura a la CRYSTA-Apex V9168 (CRYSTA APEX V 9168)?

La compensación en tiempo real lee la temperatura de las escalas y de la pieza y convierte la medición a 20 °C, garantizando la exactitud de 16 a 26 °C.

¿La CRYSTA-Apex V9168 (CRYSTA APEX V 9168) mide sin contacto?

Sí, con la sonda láser SurfaceMeasure. Por contacto, acepta SP25M, TP200 y TP20; la MPP310Q y la SP80 bajo pedido (la PH20 no se ofrece en este modelo). El ACR3 cambia las sondas solo.

¿Cuál es la aceleración de la CRYSTA-Apex V9168 (CRYSTA APEX V 9168)?

1.732 mm/s² combinada, con desplazamiento de hasta 519 mm/s (300 mm/s por eje) y medición CNC de 1 a 3 mm/s. En escaneo, la medición llega a 120 mm/s.

¿Cómo se programa la CRYSTA-Apex V9168 (CRYSTA APEX V 9168)?

Con MiCAT Planner, que genera el programa a partir de las tolerancias del CAD 3D, o por aprendizaje en MCOSMOS. Con la sonda láser, MSURF mide (MSURF-S) y compara con el modelo (MSURF-I).

¿Qué instalación necesita la CRYSTA-Apex V9168 (CRYSTA APEX V 9168)?

Aire comprimido a 0,4 MPa con fuente de 120 L/min (consumo de 60 L/min) y energía de 1,5 kW en 100 a 120 V o 200 a 240 V CA ±10%, 50/60 Hz. La unidad tiene 3130 × 1670 × 2740 mm (Al × An × Pr) y masa de 2999 kg.

¿Qué es el sistema de arranque de la CRYSTA-Apex V9168 (CRYSTA APEX V 9168)?

Es el dispositivo que bloquea la operación al detectar vibración inesperada o desplazamiento de la máquina. Para cambiar la CMM de lugar, hay que hablar con Mitutoyo.
