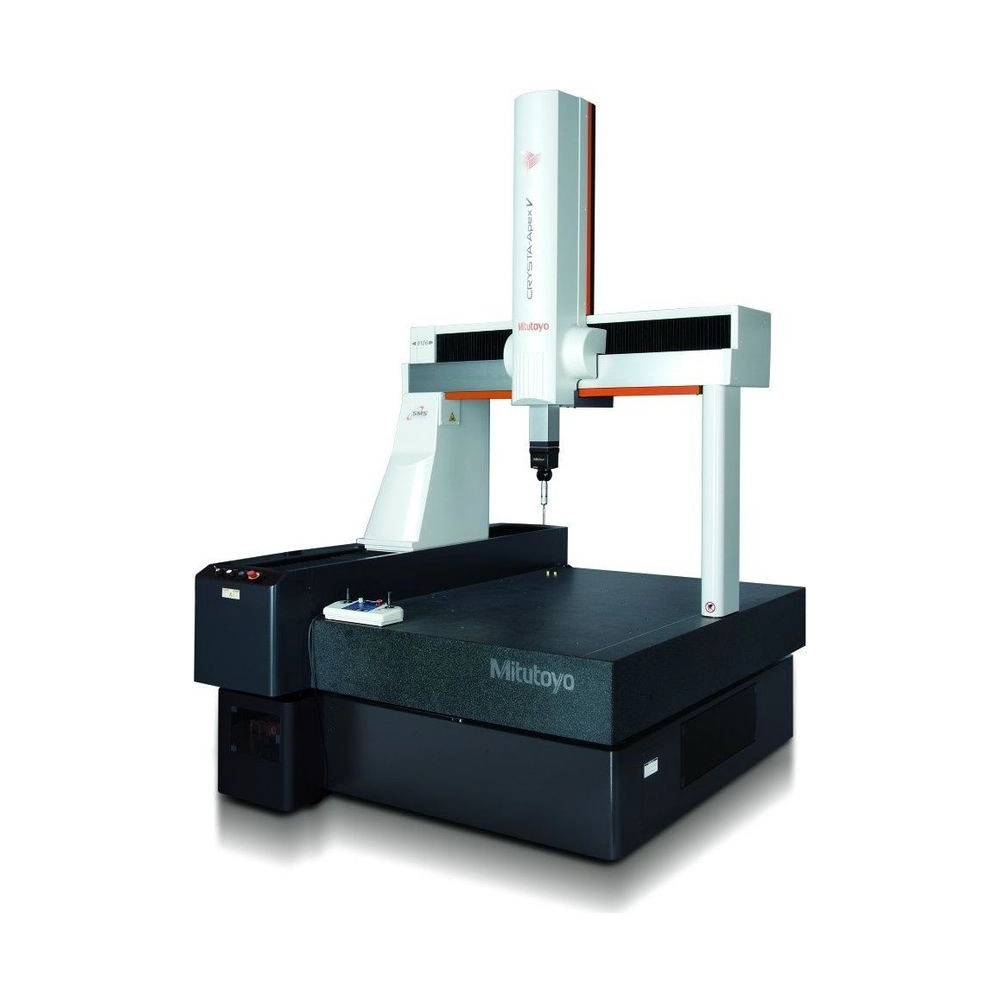

CRYSTA APEX V 9106 Máquina de Medición por Coordenadas CNC

SKU: CRYSTA APEX V 9106

Solicita un Presupuesto

Loading gears animation

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

Modelo de la serie V900 con Z de 600 mm: recorrido de 900 × 1000 × 600 mm y mesa de granito de 1080 × 1720 mm para piezas de hasta 1200 kg. Mide con sondas de contacto, de escaneo y láser.

Con la SP25M, el E0 es de (1,7+3L/1000) µm. En una cota de ±0,02 mm, eso mantiene la incertidumbre por debajo de un quinto de la tolerancia hasta 766 mm, donde una CMM de (2,5 + 4L/1000) µm se detiene en 375 mm. La compensación de temperatura en tiempo real garantiza esa exactitud de 16 a 26 °C, sin sala climatizada.

El ciclo se acorta por dos caminos: desplazamiento de hasta 519 mm/s, con aceleración de 2.309 mm/s², y escaneo que sigue la trayectoria del diseño, corrigiendo el error dinámico causado por la aceleración. El ahorro crece con el número de cotas. El ACR3 cambia automáticamente las puntas y alterna entre la SP25M y la sonda láser SurfaceMeasure.

Resumen técnico
  • Recorrido de 900 × 1000 × 600 mm
  • Incertidumbre de hasta 1/5 de ±0,02 mm hasta 766 mm
  • Exactitud de 16 a 26 °C
  • Piezas de hasta 1.200 kg

Aspectos destacados del producto

Lo que distingue a la CRYSTA APEX V 9106 entre las máquinas de medición por coordenadas CNC.

1,7 µm

E0 con la sonda SP25M.

16 a 26 °C

Compensación en tiempo real.

519 mm/s

Aceleración de 2.309 mm/s².

10.000 puntos/s

SP25M en escaneo.

Contacto y láser

Alternancia con el ACR3.

1.200 kg

Hasta 800 mm de altura.

Características principales

Lo que significa en la práctica cada dato de la CRYSTA APEX V 9106.

  • (1,7+3L/1000) µm E0,MPE (SP25M)

    Tome una cota de ±0,02 mm y la regla de que la incertidumbre no pase de un quinto de ella. La CRYSTA-Apex V9106 cumple esa regla en longitudes de hasta 766 mm; una CMM de (2,5+4L/1000) µm, que ya se llamaría de alta exactitud, solo hasta 375 mm. Son 0,8 µm de diferencia en el primer término y el doble de longitud garantizada.

  • 16 a 26 °C Rango garantizado

    Cada eje tiene un sensor junto a la escala, y otro sensor va en la pieza. Con esas lecturas, el controlador convierte la medición al valor a 20 °C, y la exactitud sigue garantizada aun con variación de hasta 5 °C en 24 horas.

  • 1,3 µm Repetibilidad R0 (SP25M)

    En el primer contacto con la pieza, la sonda se detiene unos instantes y solo entonces registra el punto. Así el error dinámico del movimiento sale de la medición, y el mismo punto medido de nuevo da el mismo valor.

  • 519 mm/s Desplazamiento combinado

    Lo que más pesa en el ciclo de una pieza con muchas cotas es el trayecto entre los puntos. Con aceleración de 2.309 mm/s², ese trayecto se acorta, y el ahorro aumenta cuantos más puntos tenga el programa.

  • 10.000 puntos/s Escaneo (SP25M)

    La SP25M tiene 25 mm de diámetro y trabaja tanto en escaneo como punto a punto. Siguiendo la trayectoria del diseño, el escaneo recorre superficies 3D a alta velocidad y corrige la desviación de trayectoria en tiempo real.

  • 1.200 kg Pieza en la mesa

    La mesa de granito de 1080 × 1720 mm recibe piezas de hasta 800 mm de altura y tiene agujeros M8×1,25 para los dispositivos de fijación.

¿Qué problemas resuelve este producto?

Situaciones de medición en las que la CRYSTA APEX V 9106 es la elección correcta.

Desafío Cota de ±0,02 mm en pieza larga

Por encima de 375 mm, una CMM de (2,5+4L/1000) µm ya no mantiene la incertidumbre en un quinto de la tolerancia.

Solución

Con E0 de (1,7+3L/1000) µm, la CRYSTA-Apex V9106 cumple ese límite hasta 766 mm.

Desafío Pieza medida justo después del mecanizado

Todavía caliente, la pieza no está en la medida que tendría a 20 °C.

Solución

La CRYSTA-Apex V9106 lee la temperatura de la pieza y convierte el resultado a 20 °C; la exactitud vale de 16 a 26 °C.

Desafío Álabes e impulsores fuera del nominal

Las piezas con variación de fabricación se desvían de la trayectoria de escaneo del diseño.

Solución

La verificación activa de la CRYSTA-Apex V9106 acompaña la pieza real y mide sin interrumpir el programa.

Desafío Cambiar la sonda en medio del programa

El cambio manual entre contacto y láser interrumpe la medición automática.

Solución

En la CRYSTA-Apex V9106, el ACR3 hace el cambio usando el propio accionamiento de la máquina.

Desafío Programa nuevo para cada pieza

Enseñar el programa en la máquina lleva tiempo.

Solución

MiCAT Planner arma el programa de la CRYSTA-Apex V9106 a partir de las tolerancias del CAD 3D, con más eficiencia que el aprendizaje.

Desafío Inspección cerca de la producción

Una sala de medición lejana retrasa la liberación de la pieza.

Solución

Como la exactitud vale en un amplio rango de temperatura, la CRYSTA-Apex V9106 puede automatizarse junto a la línea.

Piezas que mide la CRYSTA-Apex V

Ejemplos publicados por Mitutoyo, con la sonda indicada para cada pieza.

Molde de separador

Con la sonda de escaneo de baja fuerza se miden superficie y sección de los moldes; los puntos alimentan el análisis de error 3D y de forma.

Impulsor

Formas complejas como impulsores de bomba se miden sin contacto, con la sonda láser generando gran volumen de puntos.

Núcleo de motor eléctrico

Se mide la rectitud y el corte del paquete de láminas, además de las caras laterales y de dimensiones a cualquier altura.

Álabe de turbina de avión

Secciones del álabe medidas con la SP25M, incluso en piezas fundidas sujetas a grandes errores.

Prótesis articular

Con la SP25M, la superficie libre se recorre y el error respecto al diseño se analiza en 3D.

Carcasa de transmisión

Parte superior y caras laterales medidas juntas por el láser en tres direcciones, lo que reduce el reposicionamiento.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Marca: Mitutoyo
  • Serie: 191
  • Modelo: CRYSTA-Apex V9106
  • Rango de medición: 900 × 1000 × 600 mm
  • Sistema de medición: Encoder lineal
  • Resolución: 0,0001mm (0,1µm)
  • Velocidad Modo J/S: Desplazamiento 0 a 80 mm/s; medición 0 a 3 mm/s; fino 0 a 0,05 mm/s
  • Material de la Mesa: Granito
  • Tamaño de la Mesa: 1080 × 1720 mm
  • Método de Fijación de la Pieza: Rosca M8×1,25
  • Altura máxima de la pieza: 800mm
  • Tensión: 100 a 120 V / 200 a 240 V CA ±10%
  • Frecuencia: 50/60 Hz
  • Consumo de energía: 1,5 kW
  • Ar Presión: 0,4MPa
  • Consumo de Aire: 60 L/min en condiciones normales (fuente de aire: 120 L/min)
  • Temperatura de funcionamiento: 10 a 30 °C
  • Compensación Térmica: Sí; exactitud garantizada de 16 a 26 °C
  • Medición por Scanning: Sí (SP25M, MPP310Q o SP80)
  • Sensores Compatibles: SP25M, MPP310Q y SP80 (bajo pedido), TP200, TP20 y PH20
  • Capacidad Eje X: 900mm
  • Capacidad Eje Y: 1000mm
  • Capacidad Eje Z: 600mm
  • Velocidad máxima de medición: 8mm/s
  • Velocidad de desplazamiento: 300 mm/s por eje (combinada 519 mm/s)
  • Máxima Aceleración: 1333 mm/s² por eje (combinada 2309 mm/s²)
  • Exactitud (a 20°C)/E0, MPE: (1,7+3L/1000) µm (SP25M, 18 a 22 °C)
  • Exactitud (a 20°C) / PFTU, MPE: 1,7 µm (SP25M)
  • Tipo de Movimiento: Cojines de aire en cada eje
  • Peso máximo bajo la mesa: 1200kg
  • Peso total (incluyendo controlador y base): 2267kg
  • Notas y observaciones: La apariencia natural de la piedra puede variar según su origen. Sin embargo, las propiedades y estabilidad del material siempre están garantizadas por el control de calidad de Mitutoyo.

Detalles técnicos

Dimensiones de la unidad (Al × An × Pr)
2730 × 1670 × 2000 mm
Exactitud con TP200 (E0,MPE)
(1,9+3L/1000) µm; R0 de 1,9 µm
Escaneo con SP25M
MPE_THP de 2,3 µm, en 50 s; hasta 10.000 puntos/s
Condiciones de exactitud
18 a 22 °C (2 °C/h y 2 °C en 24 h) o 16 a 26 °C (2 °C/h y 5 °C en 24 h); gradiente de 1 °C/m
Normas de ensayo
ISO 10360-2:2009 e ISO 10360-5:2020
Monitoreo
Status Monitor (MTConnect); Condition Monitor (distancia recorrida, temperatura y número de toques); MeasurLink
Opcionales
Mesa giratoria (engranajes, impulsores, rotores de tornillo, levas), cambiador ACR3, sonda láser SurfaceMeasure, kit de fijación Eco-Fix, automatización en línea

Funciones

Cómo usar la CRYSTA APEX V 9106
Programar

Generar el programa en MiCAT Planner a partir de las tolerancias del CAD 3D, o por aprendizaje en MCOSMOS.

Fijar

Sujetar la pieza en la mesa por los agujeros M8×1,25, con el kit Eco-Fix opcional.

Ejecutar

Iniciar el programa en el Quick Launcher, desde el panel táctil o por código de barras y QR.

Posicionar

Llevar la sonda a la pieza con la caja de joystick, con botones por ícono y perilla de ajuste de velocidad.

Seguir

Ver el estado de la máquina en el Status Monitor y la condición para mantenimiento en el Condition Monitor.

Variantes de la serie

CRYSTA-Apex V disponibles en la tienda

Código Modelo Recorrido (X × Y × Z) E0,MPE con SP25M
CRYSTA APEX V 544 CRYSTA-Apex V544 500 × 400 × 400 mm (1,7+3L/1000) µm
CRYSTA APEX V 574 CRYSTA-Apex V574 500 × 700 × 400 mm (1,7+3L/1000) µm
CRYSTA APEX V 776 CRYSTA-Apex V776 700 × 700 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 7106 CRYSTA-Apex V7106 700 × 1000 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 9106 (este) CRYSTA-Apex V9106 900 × 1000 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 9168 CRYSTA-Apex V9168 900 × 1600 × 800 mm (1,7+3L/1000) µm
CRYSTA APEX V 122010 CRYSTA-Apex V122010 1200 × 2000 × 1000 mm (2,3+3L/1000) µm
CRYSTA APEX V162012 CRYSTA-Apex V162012 1600 × 2000 × 1200 mm (3,3+4,5L/1000) µm
CRYSTA APEX V 163012 CRYSTA-Apex V163012 1600 × 3000 × 1200 mm (3,3+4,5L/1000) µm
CRYSTA APEX V 203016 CRYSTA-Apex V203016 2000 × 3000 × 1600 mm (4,5+8L/1000) µm

Artículos incluidos

  • Máquina de medición por coordenadas CRYSTA-Apex V9106 (unidad principal con mesa de granito)
  • Controlador
  • Caja de joystick

Video

Preguntas y Respuestas

¿Cuál es el recorrido de medición de la CRYSTA-Apex V9106 (CRYSTA APEX V 9106)?

X 900 mm, Y 1000 mm y Z 600 mm, sobre mesa de granito de 1080 × 1720 mm con agujeros M8×1,25, para piezas de hasta 1.200 kg y 800 mm de altura.

¿Qué cambia en la práctica la exactitud de la CRYSTA-Apex V9106 (CRYSTA APEX V 9106)?

Con E0 de (1,7+3L/1000) µm, en una tolerancia de ±0,02 mm la incertidumbre queda por debajo de un quinto de la tolerancia hasta 766 mm de longitud. Una CMM de (2,5+4L/1000) µm llega solo a 375 mm.

¿Cómo compensa la temperatura la CRYSTA-Apex V9106 (CRYSTA APEX V 9106)?

Sensores en la escala de cada eje y en la pieza miden la temperatura, y el controlador calcula el valor que la pieza tendría a 20 °C. La exactitud está garantizada de 16 a 26 °C.

¿Qué sondas acepta la CRYSTA-Apex V9106 (CRYSTA APEX V 9106)?

SP25M, TP200, TP20 y PH20; la MPP310Q y la SP80 bajo pedido. La serie también trabaja con la sonda láser SurfaceMeasure, y el ACR3 cambia las sondas automáticamente.

¿Cuál es la velocidad de la CRYSTA-Apex V9106 (CRYSTA APEX V 9106)?

En CNC, hasta 300 mm/s por eje (519 mm/s combinados), aceleración de 2.309 mm/s² combinada y medición de 1 a 8 mm/s. En escaneo, la medición llega a 120 mm/s.

¿Qué softwares usa la CRYSTA-Apex V9106 (CRYSTA APEX V 9106)?

MCOSMOS mide y evalúa; MiCAT Planner genera el programa a partir de las tolerancias del CAD 3D; MSURF trabaja con la sonda láser (MSURF-S mide, MSURF-I compara con el modelo).

¿Qué exige la instalación de la CRYSTA-Apex V9106 (CRYSTA APEX V 9106)?

Aire a 0,4 MPa, con consumo de 60 L/min (fuente de 120 L/min), y 100 a 120 V o 200 a 240 V CA ±10%, 50/60 Hz, 1,5 kW. La unidad mide 2730 × 1670 × 2000 mm (Al × An × Pr) y pesa 2267 kg.

¿La CRYSTA-Apex V9106 (CRYSTA APEX V 9106) puede cambiar de lugar?

El sistema de arranque bloquea la operación si detecta vibración inesperada o cambio de lugar. Antes de mover la máquina, hay que hablar con Mitutoyo.
