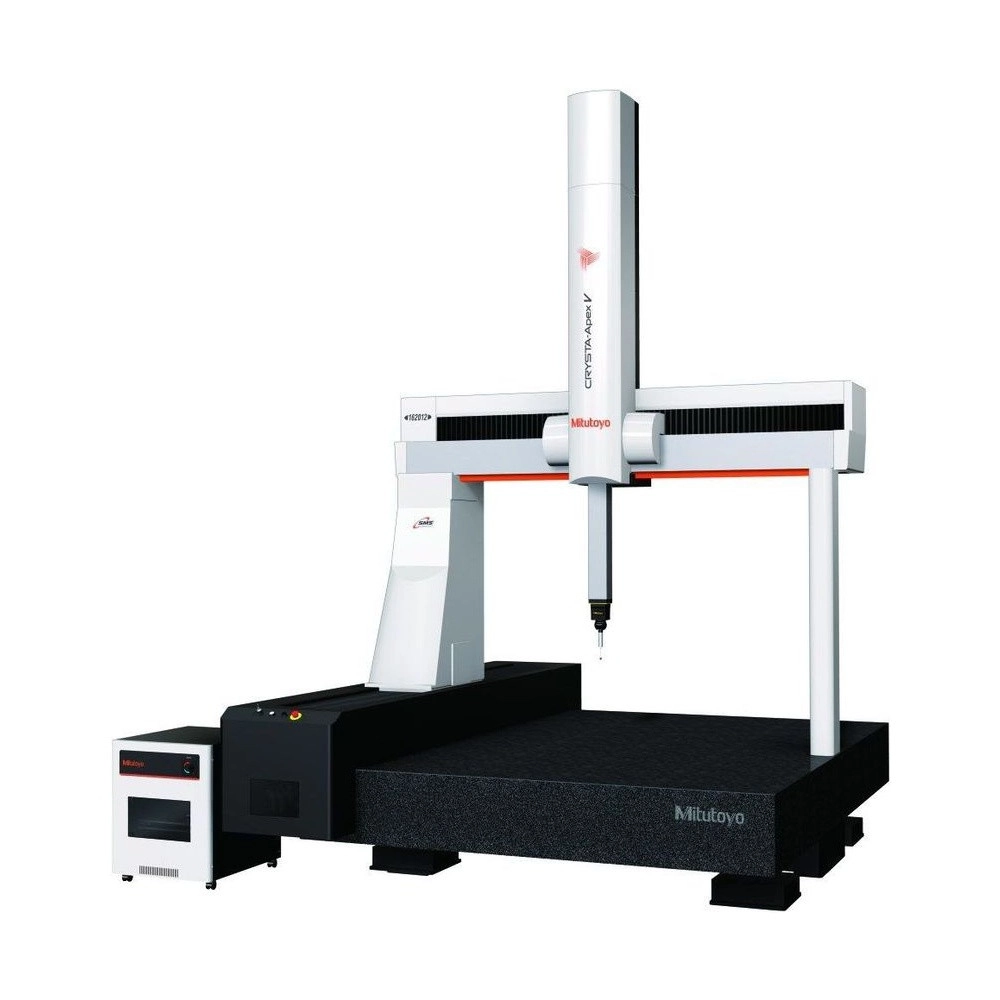

CRYSTA APEX V 162012 Máquina de Medición por Coordenadas CNC

SKU: CRYSTA APEX V162012

Solicita un Presupuesto

Loading gears animation

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

Modelo de la serie V1600, de gran tamaño: recorrido de 1600 × 2000 × 1200 mm y piezas de hasta 1400 mm de altura y 3000 kg, en la mesa de 1800 × 3205 mm. Mide con sondas de contacto, de escaneo y láser.

La exactitud llega a (3,3+4,5L/1000) µm con la SP25M (18 a 22 °C). Fuera de la sala climatizada, la compensación en tiempo real, que lee la temperatura de las escalas y de la pieza y convierte el resultado a 20 °C, mantiene el valor garantizado de 16 a 24 °C.

En velocidad, la máquina llega a 693 mm/s con aceleración de 1.390 mm/s², y el escaneo por la trayectoria del diseño corrige en tiempo real el error dinámico. En piezas con muchas cotas, es donde más baja el tiempo total. La SP25M y la sonda láser SurfaceMeasure amplían lo que se mide sin volver a fijar la pieza.

Resumen técnico
  • Recorrido de 1600 × 2000 × 1200 mm
  • E0 de (3,3+4,5L/1000) µm (SP25M)
  • Exactitud de 16 a 24 °C
  • Piezas de hasta 3.000 kg

Aspectos destacados del producto

Lo que distingue a la CRYSTA APEX V162012 entre las máquinas de medición por coordenadas CNC.

3,3 µm

Primer término del error de longitud.

16 a 24 °C

Fuera de la sala climatizada.

693 mm/s

Combinados, con 1.390 mm/s².

10.000 puntos/s

En la sonda SP25M.

Contacto y láser

Contacto y sin contacto.

3.000 kg

Altura de hasta 1.400 mm.

Características principales

Lo que significa en la práctica cada dato de la CRYSTA APEX V162012.

  • (3,3+4,5L/1000) µm E0,MPE (SP25M)

    Valor de la ISO 10360-2 con la SP25M, en el rango de 18 a 22 °C; L es la longitud medida, en mm. La TP200 queda en (6+4,5L/1000) µm.

  • 16 a 24 °C Rango garantizado

    La máquina lee la temperatura de la pieza y de las escalas y entrega el resultado como si todo estuviera a 20 °C. Eso permite instalarla fuera de la sala climatizada, con hasta 5 °C de variación en 24 horas.

  • 3,3 µm Repetibilidad R0 (SP25M)

    La repetibilidad viene de una pausa corta: la sonda queda quieta unos instantes después de tocar la pieza. Sin el error dinámico del movimiento, la medición se repite de una vez a la otra.

  • 693 mm/s Desplazamiento combinado

    Velocidad y aceleración altas (1.390 mm/s²) reducen el tiempo muerto entre un punto y el siguiente. Cuantas más cotas tiene la pieza, más se nota ese ahorro en el tiempo total.

  • 10.000 puntos/s Escaneo (SP25M)

    Con 25 mm de diámetro, la SP25M mide por punto o se desliza sobre la superficie en escaneo. La trayectoria viene del diseño, y la desviación se corrige durante la medición, sin perder exactitud.

  • 3.000 kg Pieza en la mesa

    Piezas de hasta 1.400 mm de altura caben sobre la mesa de granito de 1800 × 3205 mm, que tiene agujeros M8×1,25 para sujetar la pieza.

¿Qué problemas resuelve este producto?

Situaciones de medición en las que la CRYSTA APEX V162012 es la elección correcta.

Desafío Carcasa grande y pesada

Las piezas de gran tamaño exigen recorrido y carga compatibles con ellas.

Solución

La CRYSTA-Apex V162012 mide piezas de hasta 3.000 kg y 1.400 mm de altura, en una mesa de 1800 × 3205 mm.

Desafío Pieza medida justo después del mecanizado

Todavía caliente, la pieza no está en la medida que tendría a 20 °C.

Solución

La CRYSTA-Apex V162012 lee la temperatura de la pieza y convierte el resultado a 20 °C; la exactitud vale de 16 a 24 °C.

Desafío Álabes e impulsores fuera del nominal

Las piezas con variación de fabricación se desvían de la trayectoria de escaneo del diseño.

Solución

La verificación activa de la CRYSTA-Apex V162012 acompaña la pieza real y mide sin interrumpir el programa.

Desafío Pieza de revolución

Engranajes y rotores piden acceso a todas las caras.

Solución

La mesa giratoria opcional gira la pieza en la CRYSTA-Apex V162012 sincronizada con el escaneo.

Desafío Programa nuevo para cada pieza

Enseñar el programa en la máquina lleva tiempo.

Solución

MiCAT Planner arma el programa de la CRYSTA-Apex V162012 a partir de las tolerancias del CAD 3D, con más eficiencia que el aprendizaje.

Desafío Inspección cerca de la producción

Una sala de medición lejana retrasa la liberación de la pieza.

Solución

Como la exactitud vale en un amplio rango de temperatura, la CRYSTA-Apex V162012 puede automatizarse junto a la línea.

Dónde mide la CRYSTA-Apex V

Casos de uso de la serie publicados por Mitutoyo, con la sonda usada en cada uno.

Molde de separador

Superficie y corte de moldes de precisión con la sonda de escaneo de baja fuerza; análisis de error 3D y de forma del corte.

Impulsor

Medido con la sonda láser, que genera una gran nube de puntos para caracterizar la forma en detalle.

Núcleo de motor eléctrico

Rectitud y forma del corte de las láminas apiladas, caras laterales y dimensiones a cualquier altura.

Álabe de turbina de avión

Corte del álabe con la SP25M; incluso piezas fundidas, sujetas a grandes desvíos, se miden con rapidez.

Prótesis articular

Superficie libre medida con la SP25M y comparada con el diseño en análisis de error 3D.

Carcasa de transmisión

Láser en tres direcciones a la vez mide la parte superior y los laterales juntos, con menos reposicionamiento.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Marca: Mitutoyo
  • Serie: 191
  • Modelo: CRYSTA-Apex V162012
  • Rango de medición: 1600 × 2000 × 1200 mm
  • Sistema de medición: Encoder lineal
  • Resolución: 0,0001mm (0,1µm)
  • Velocidad Modo J/S: Desplazamiento 0 a 80 mm/s; medición 0 a 3 mm/s; fino 0 a 0,05 mm/s
  • Material de la Mesa: Granito
  • Tamaño de la Mesa: 1800 × 3205 mm
  • Método de Fijación de la Pieza: Rosca M8×1,25
  • Altura máxima de la pieza: 1400mm
  • Tensión: 100 a 120 V / 200 a 240 V CA ±10%
  • Frecuencia: 50/60 Hz
  • Consumo de energía: 1,5 kW
  • Ar Presión: 0,4MPa
  • Consumo de Aire: 150 L/min en condiciones normales (fuente de aire: 200 L/min)
  • Temperatura de funcionamiento: 10 a 30 °C
  • Compensación Térmica: Sí; exactitud garantizada de 16 a 24 °C
  • Medición por Scanning: Sí (SP25M, MPP310Q o SP80)
  • Sensores Compatibles: SP25M, MPP310Q y SP80 (bajo pedido) y TP200
  • Capacidad Eje X: 1600mm
  • Capacidad Eje Y: 2000mm
  • Capacidad Eje Z: 1200mm
  • Velocidad máxima de medición: 3mm/s
  • Velocidad de desplazamiento: 400 mm/s por eje (combinada 693 mm/s)
  • Máxima Aceleración: 800 mm/s² por eje (combinada 1390 mm/s²)
  • Exactitud (a 20°C)/E0, MPE: (3,3+4,5L/1000) µm (SP25M, 18 a 22 °C)
  • Exactitud (a 20°C) / PFTU, MPE: 5,0 µm (SP25M)
  • Tipo de Movimiento: Cojines de aire en cada eje
  • Peso máximo bajo la mesa: 3000kg
  • Peso total (incluyendo controlador y base): 9300kg (plataforma de instalación) / 9950kg (plataforma amortiguadora)
  • Notas y observaciones: La apariencia natural de la piedra puede variar según su origen. Sin embargo, las propiedades y estabilidad del material siempre están garantizadas por el control de calidad de Mitutoyo.

Detalles técnicos

Dimensiones de la unidad (Al × An × Pr)
4140 × 2700 × 3650 mm
Exactitud con TP200 (E0,MPE)
(6+4,5L/1000) µm; R0 de 6,0 µm
Escaneo con SP25M
MPE_THP de 5,0 µm, en 60 s; hasta 10.000 puntos/s
Condiciones de exactitud
18 a 22 °C (2 °C/h y 2 °C en 24 h) o 16 a 24 °C (2 °C/h y 5 °C en 24 h); gradiente de 1 °C/m
Normas de ensayo
ISO 10360-2:2009 e ISO 10360-5:2020
Monitoreo
Status Monitor (MTConnect); Condition Monitor (distancia recorrida, temperatura y número de toques); MeasurLink
Opcionales
Mesa giratoria (engranajes, impulsores, rotores de tornillo, levas), sonda láser SurfaceMeasure, kit de fijación Eco-Fix, automatización en línea

Funciones

Cómo usar la CRYSTA APEX V162012
Programar

Generar el programa en MiCAT Planner a partir de las tolerancias del CAD 3D, o por aprendizaje en MCOSMOS.

Fijar

Sujetar la pieza en la mesa por los agujeros M8×1,25, con el kit Eco-Fix opcional.

Ejecutar

Iniciar el programa en el Quick Launcher, desde el panel táctil o por código de barras y QR.

Posicionar

Llevar la sonda a la pieza con la caja de joystick, con botones por ícono y perilla de ajuste de velocidad.

Seguir

Ver el estado de la máquina en el Status Monitor y la condición para mantenimiento en el Condition Monitor.

Variantes de la serie

CRYSTA-Apex V disponibles en la tienda

Código Modelo Recorrido (X × Y × Z) E0,MPE con SP25M
CRYSTA APEX V 544 CRYSTA-Apex V544 500 × 400 × 400 mm (1,7+3L/1000) µm
CRYSTA APEX V 574 CRYSTA-Apex V574 500 × 700 × 400 mm (1,7+3L/1000) µm
CRYSTA APEX V 776 CRYSTA-Apex V776 700 × 700 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 7106 CRYSTA-Apex V7106 700 × 1000 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 9106 CRYSTA-Apex V9106 900 × 1000 × 600 mm (1,7+3L/1000) µm
CRYSTA APEX V 9168 CRYSTA-Apex V9168 900 × 1600 × 800 mm (1,7+3L/1000) µm
CRYSTA APEX V 122010 CRYSTA-Apex V122010 1200 × 2000 × 1000 mm (2,3+3L/1000) µm
CRYSTA APEX V162012 (este) CRYSTA-Apex V162012 1600 × 2000 × 1200 mm (3,3+4,5L/1000) µm
CRYSTA APEX V 163012 CRYSTA-Apex V163012 1600 × 3000 × 1200 mm (3,3+4,5L/1000) µm
CRYSTA APEX V 203016 CRYSTA-Apex V203016 2000 × 3000 × 1600 mm (4,5+8L/1000) µm

Artículos incluidos

  • Máquina de medición por coordenadas CRYSTA-Apex V162012 (unidad principal con mesa de granito)
  • Controlador
  • Caja de joystick

Video

Preguntas y Respuestas

¿Qué tamaño de pieza cabe en la CRYSTA-Apex V162012 (CRYSTA APEX V162012)?

El recorrido es de 1600 × 2000 × 1200 mm, en la mesa de granito de 1800 × 3205 mm con agujeros M8×1,25; la pieza puede tener hasta 3.000 kg y 1.400 mm de altura.

¿Cuál es el error de longitud de la CRYSTA-Apex V162012 (CRYSTA APEX V162012)?

E0,MPE de (3,3+4,5L/1000) µm con SP25M y (6+4,5L/1000) µm con TP200, de 18 a 22 °C; la repetibilidad R0 es de 3,3 µm con la SP25M.

¿La CRYSTA-Apex V162012 (CRYSTA APEX V162012) necesita sala climatizada?

No para mantener la exactitud de 16 a 24 °C: sensores en las escalas y en la pieza llevan el resultado a 20 °C en tiempo real.

¿Qué sondas trabajan en la CRYSTA-Apex V162012 (CRYSTA APEX V162012)?

SP25M y TP200; la MPP310Q y la SP80 bajo pedido. Para medir sin contacto, la serie usa la sonda láser SurfaceMeasure.

¿Qué tan rápida es la CRYSTA-Apex V162012 (CRYSTA APEX V162012)?

Se desplaza a hasta 400 mm/s por eje y 693 mm/s combinados, con aceleración combinada de 1.390 mm/s², y mide de 1 a 3 mm/s en CNC.

¿Con qué software trabaja la CRYSTA-Apex V162012 (CRYSTA APEX V162012)?

MCOSMOS para medición y evaluación, MiCAT Planner para generar el programa a partir del CAD 3D con tolerancias y MSURF para la sonda láser (MSURF-S mide, MSURF-I compara con el modelo).

¿Qué servicios pide la CRYSTA-Apex V162012 (CRYSTA APEX V162012)?

Alimentación de 100 a 120 V o 200 a 240 V CA ±10%, 50/60 Hz, 1,5 kW, y aire a 0,4 MPa (150 L/min de consumo, fuente de 200 L/min). Dimensiones de la unidad: 4140 × 2700 × 3650 mm (Al × An × Pr); masa: 9300 kg (plataforma de instalación) o 9950 kg (plataforma amortiguadora).

¿Puedo cambiar la CRYSTA-Apex V162012 (CRYSTA APEX V162012) de lugar?

Solo hablando antes con Mitutoyo: el sistema de arranque traba la máquina cuando detecta vibración inesperada o cambio de lugar.
