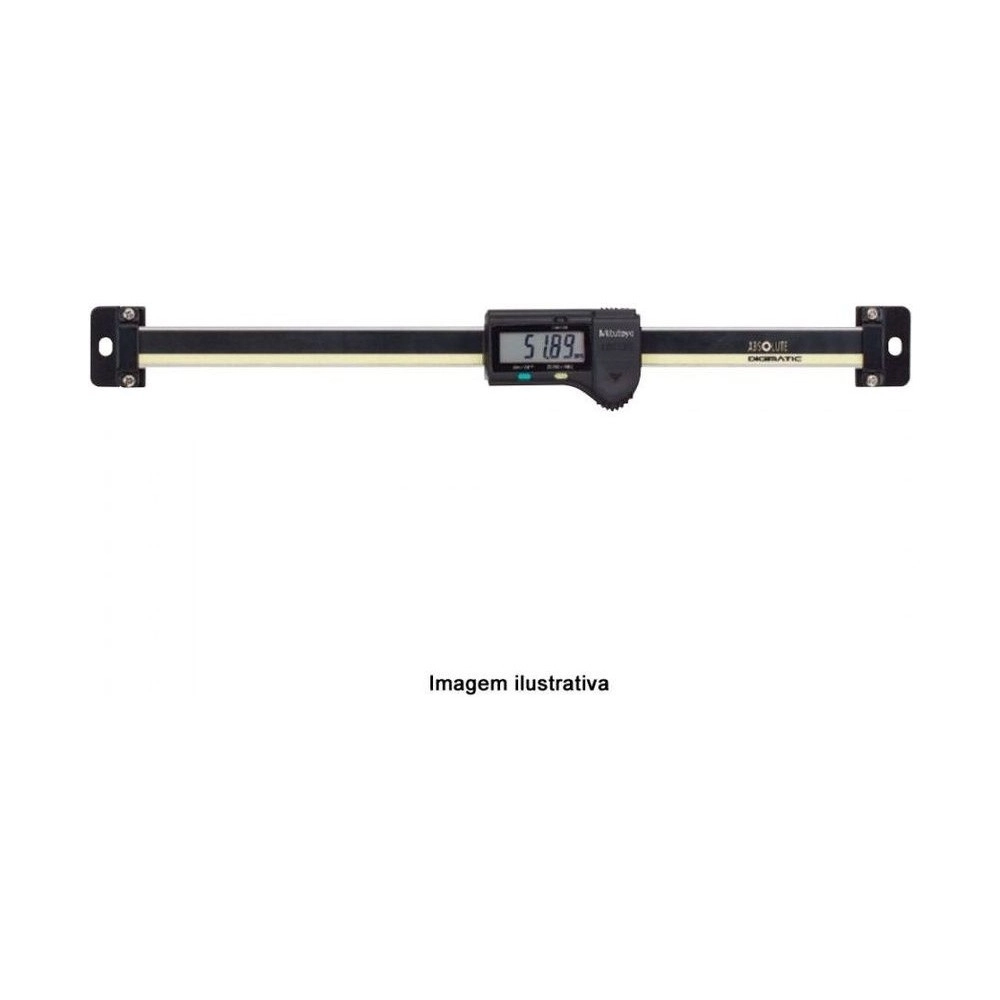

Escala digital Digimatic ABSOLUTE SD-100E - 0-1000MM - 572-467

Escala digital Digimatic ABSOLUTE SD-100E - 0-1000MM - 572-467

Name: Escala digital Digimatic ABSOLUTE SD-100E - 0-1000MM - 572-467
Brand: Mitutoyo
SKU: 572-467

SKU: 572-467

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Sobre el producto

La Escala Digimatic ABSOLUTE Mitutoyo 572-467, modelo SD-100E, es la de mayor recorrido de la sublínea: 0 a 1000 mm, con resolución de 0,01 mm y exactitud de 0,07 mm.

En números, el SD-100E de la sublínea SD-E: capacidad de 0-1000 mm, resolución de 0,01 mm, exactitud de 0,07 mm y repetibilidad de 0,01 mm. Es el techo de la serie, siete veces la resolución exhibida en el display.

Usa el sistema ABSOLUTE, que conserva el origen con el instrumento apagado y no se equivoca por velocidad de desplazamiento, y acepta invertir el sentido del conteo, recurso que los modelos D, F y G no tienen. Acompaña el manual de operación. En un recorrido de ese tamaño el contador EC, opcional, evita recorrer la máquina solo para ver el valor.

Capacidad 0-1000 mm · resolución 0,01 mm
Exactitud 0,07 mm · repetibilidad 0,01 mm
Display horizontal · inversión de sentido de conteo
Salida de datos Digimatic · batería de aprox. 5.000 h

Diferenciales

Destacados del producto

Lo que distingue al 572-467 dentro de la sublínea SD-E de la Serie 572.

El mayor de la sublínea SD-E, para pórtico y mesa larga.

El extremo de la escalera: más del doble de la de los modelos cortos.

Resolución de 0,01 mm incluso en un metro de recorrido.

ABSOLUTE: un metro sin referenciar en el arranque.

La posición no se pierde en desplazamiento rápido.

Recurso del modelo E, ausente en los D, F y G.

Especificaciones

Características principales

Qué significa en la práctica cada número del 572-467.

0 a 1000 mm Capacidad

El mayor recorrido de la sublínea SD-E.
0,07 mm Exactitud

El mayor valor de la escalera, que empieza en 0,03 mm en los recorridos cortos.
0,01 mm Resolución

La misma de todos. No confundir con exactitud, que aquí es siete veces mayor.
Multifunciones (E) Tipo

Con inversión del sentido de conteo.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 572-467 es la elección correcta.

Desafío Medir un metro sin empalmar

Cubrir 1000 mm con una escala menor obliga a medir por partes, y cada empalme suma error.

Solución

El 572-467 cubre el metro entero en un solo recorrido.

Desafío Dimensionar tolerancia por el display

El display muestra 0,01 mm, y tomar eso por exactitud en un metro de recorrido lleva a especificar lo que la escala no entrega.

Solución

El 572-467 declara 0,07 mm de exactitud, y ese es el número que entra en el proyecto.

Desafío Referenciar un metro cada mañana

Una escala incremental de 1000 mm exige recorrer el curso hasta hallar el origen.

Solución

El 572-467 es ABSOLUTE: enciende ya posicionado.

Desafío Elegir el mayor sin necesitarlo

Recorrido sobrante no mejora nada y trae la peor exactitud de la sublínea.

Solución

Si 800 mm bastan, el 572-466 entrega 0,06 mm; si 600 bastan, el 572-465 entrega 0,05.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Marca: Mitutoyo
Serie: 572
Modelo: SD-100E
Alcance (mm): 0-1000mm
Resolución (mm): 0,01mm
Capacidad: 0-1000mm
Graduación / Graduado: 0,01mm
Exactitud: 0,07mm
Repetibilidad: 0.01mm
Vida útil de la batería: Aproximadamente 5.000 horas
Número de bloque: 1
Valor de altura entre bloques contiguos (µm): 10

Detalles técnicos

Recorrido: 0 a 1000 mm
Posición en la sublínea: El mayor recorrido y la mayor exactitud declarada

Variaciones de la serie

Otros modelos de la sublínea SD-E de la Serie 572 disponibles en la tienda

Código	Modelo	Capacidad	Resolución	Exactitud
572-460	SD-10E	0-100 mm	0,01 mm	0,03 mm
572-461	SD-15E	0-150 mm	0,01 mm	0,03 mm
572-462	SD-20E	0-200 mm	0,01 mm	0,03 mm
572-463	SD-30E	0-300 mm	0,01 mm	0,04 mm
572-465	SD-60E	0-600 mm	0,01 mm	0,05 mm
572-475	SD-24"E	0-600 mm / 0-24"	.0005" / 0,01 mm	0,05 mm / .002"
572-466	SD-80E	0-800 mm	0,01 mm	0,06 mm
572-467 (este)	SD-100E	0-1000 mm	0,01 mm	0,07 mm

Artículos incluidos

Escala Digimatic ABSOLUTE
Manual de operación
Certificado de Inspección Individual
Opcional, vendido aparte: contador EC, usado como display externo
Opcional, vendido aparte: unidades de recolección DP1-VA, MUX-10F e IT-016U, que prescinden del contador EC

Preguntas frecuentes

Preguntas y Respuestas

¿Por qué la exactitud del 572-467 es 0,07 mm si el display muestra 0,01?

Porque son cosas distintas. La resolución, 0,01 mm, es cuánto exhibe el display; la exactitud, 0,07 mm, es cuánto puede apartarse la lectura del valor real en un metro de recorrido.

¿El 572-467 es el mayor de la sublínea?

Lo es, con 1000 mm. Los recorridos por debajo son 800 mm en el 572-466 y 600 mm en el 572-465.

¿Conviene tomar el 572-467 aun necesitando menos?

No. Recorrido sobrante no mejora la medición y trae la peor exactitud de la sublínea. El modelo correcto es el del recorrido necesario.

¿El 572-467 necesita referenciarse al encender?

No. Es ABSOLUTE y mantiene el cero apagado, lo que en un metro de recorrido ahorra tiempo real.

¿El 572-467 lee en pulgada?

No. El único de la sublínea SD-E con pulgada es el 572-475, de 600 mm.

Calidad Mitutoyo

Certificaciones y Tecnologías

Lo que acompaña al 572-467 de fábrica.

La escala conserva el cero incluso apagada y la lectura no depende de la velocidad de desplazamiento: el error por movimiento rápido no ocurre en una escala absoluta.
