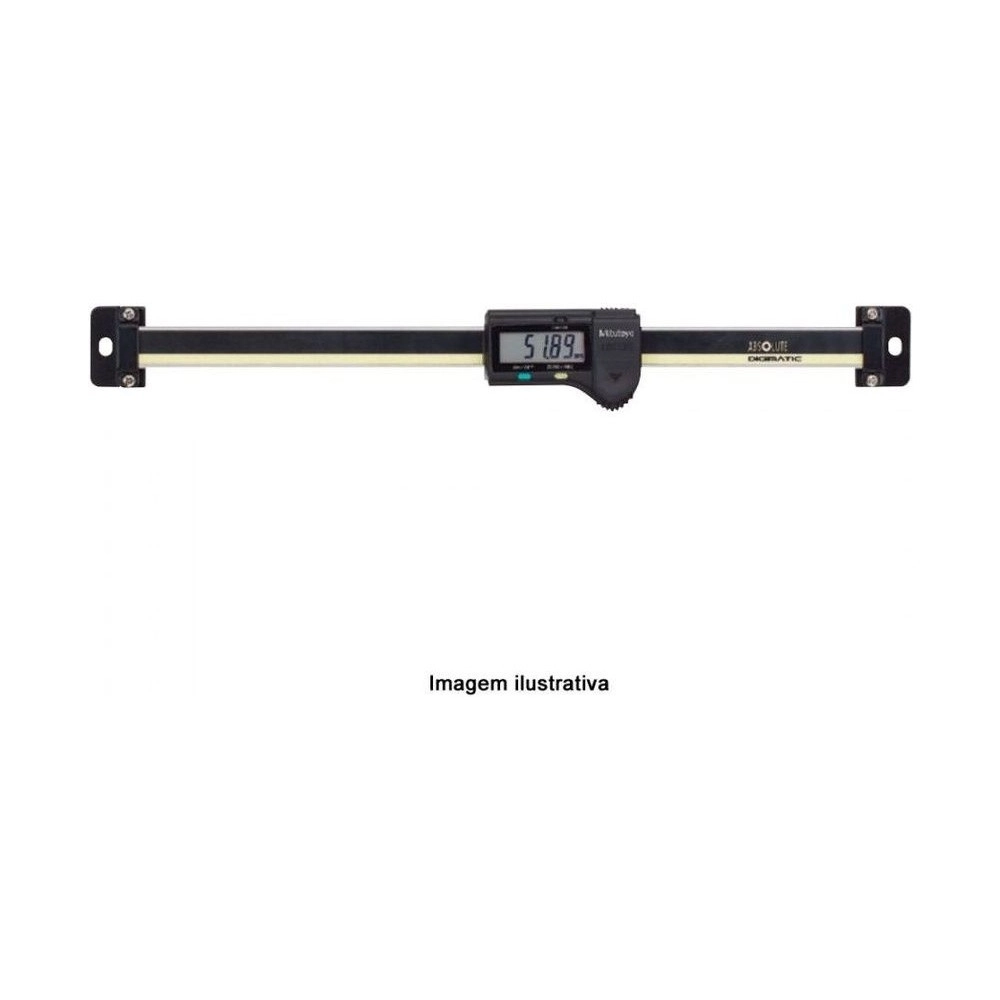

Escala digital Digimatic ABSOLUTE SD-20E - 0-200MM - 572-462

Escala digital Digimatic ABSOLUTE SD-20E - 0-200MM - 572-462

Name: Escala digital Digimatic ABSOLUTE SD-20E - 0-200MM - 572-462
Brand: Mitutoyo
SKU: 572-462

SKU: 572-462

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Sobre el producto

La Escala Digimatic ABSOLUTE Mitutoyo 572-462, modelo SD-20E, mide 0 a 200 mm con resolución de 0,01 mm y exactitud de 0,03 mm.

En números, el SD-20E de la sublínea SD-E: capacidad de 0-200 mm, resolución de 0,01 mm, exactitud de 0,03 mm y repetibilidad de 0,01 mm. Es el mejor valor de la serie, y vale solo hasta 200 mm de recorrido.

Usa el sistema ABSOLUTE, que conserva el origen con el instrumento apagado y no se equivoca por velocidad de desplazamiento, y acepta invertir el sentido del conteo, recurso que los modelos D, F y G no tienen. Acompaña el manual de operación. El display del propio instrumento atiende el montaje en dispositivo pequeño; el contador EC es opcional.

Capacidad 0-200 mm · resolución 0,01 mm
Exactitud 0,03 mm · repetibilidad 0,01 mm
Display horizontal · inversión de sentido de conteo
Salida de datos Digimatic · batería de aprox. 5.000 h

Diferenciales

Destacados del producto

Lo que distingue al 572-462 dentro de la sublínea SD-E de la Serie 572.

200 mm es el mayor recorrido que aún declara 0,03 mm de exactitud.

La misma de toda la sublínea SD-E.

ABSOLUTE: sin origen que reencontrar al encender.

La posición se lee, no se suma en pulsos.

Recurso del modelo E, ausente en los D, F y G.

Conexión a computadora y automatización.

Especificaciones

Características principales

Qué significa en la práctica cada número del 572-462.

0 a 200 mm Capacidad

El mayor recorrido de la SD-E con exactitud de 0,03 mm.
0,03 mm Exactitud

A partir de 300 mm la sublínea pasa a 0,04 mm.
0,01 mm Resolución

Constante en toda la sublínea.
Multifunciones (E) Tipo

Con inversión del sentido de conteo.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 572-462 es la elección correcta.

Desafío Necesitar 200 mm sin perder exactitud

Subir de recorrido normalmente cuesta exactitud, y la ficha no lo evidencia porque la resolución no cambia.

Solución

El 572-462 es el mayor recorrido de la sublínea que aún entrega 0,03 mm.

Desafío Comprar 300 mm por precaución

Tomar un recorrido mayor "por si acaso" arrastra una exactitud peor, que queda para siempre en la medición.

Solución

Si 200 mm bastan, el 572-462 mantiene el mejor valor de la línea.

Desafío Poner a cero en cada encendido

La escala incremental exige referenciar el origen en cada arranque.

Solución

El 572-462 es ABSOLUTE y guarda el cero.

Desafío Sentido de conteo invertido por el montaje

Fijar la escala del otro lado hace que el número crezca al revés.

Solución

El modelo E permite invertir el sentido sin remontar el conjunto.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Marca: Mitutoyo
Serie: 572
Modelo: SD-20E
Alcance (mm): 0-200mm
Resolución (mm): 0,01mm
Capacidad: 0-200mm
Graduación / Graduado: 0,01mm
Exactitud: 0,03mm
Repetibilidad: 0.01mm
Vida útil de la batería: Aproximadamente 5.000 horas
Número de bloque: 1
Valor de altura entre bloques contiguos (µm): 10

Detalles técnicos

Recorrido: 0 a 200 mm
Siguiente escalón: 572-463, de 300 mm, con 0,04 mm

Variaciones de la serie

Otros modelos de la sublínea SD-E de la Serie 572 disponibles en la tienda

Código	Modelo	Capacidad	Resolución	Exactitud
572-460	SD-10E	0-100 mm	0,01 mm	0,03 mm
572-461	SD-15E	0-150 mm	0,01 mm	0,03 mm
572-462 (este)	SD-20E	0-200 mm	0,01 mm	0,03 mm
572-463	SD-30E	0-300 mm	0,01 mm	0,04 mm
572-465	SD-60E	0-600 mm	0,01 mm	0,05 mm
572-475	SD-24"E	0-600 mm / 0-24"	.0005" / 0,01 mm	0,05 mm / .002"
572-466	SD-80E	0-800 mm	0,01 mm	0,06 mm
572-467	SD-100E	0-1000 mm	0,01 mm	0,07 mm

Artículos incluidos

Escala Digimatic ABSOLUTE
Manual de operación
Certificado de Inspección Individual
Opcional, vendido aparte: contador EC, usado como display externo
Opcional, vendido aparte: unidades de recolección DP1-VA, MUX-10F e IT-016U, que prescinden del contador EC

Preguntas frecuentes

Preguntas y Respuestas

¿Por qué el 572-462 es el límite de la mejor exactitud?

Porque es el mayor recorrido de la sublínea SD-E que aún declara 0,03 mm. El modelo siguiente, de 300 mm, pasa a 0,04 mm.

¿Cuál es la diferencia entre el 572-462 y el 572-463?

El recorrido y la exactitud: 200 mm con 0,03 mm contra 300 mm con 0,04 mm. La resolución es 0,01 mm en los dos.

¿El 572-462 pierde la referencia al apagar?

No. Es una escala ABSOLUTE.

¿Resolución y exactitud del 572-462 son lo mismo?

No. La resolución, 0,01 mm, es cuánto muestra el display. La exactitud, 0,03 mm, es cuánto puede apartarse la lectura del valor real.

¿Existe el 572-462 con display vertical?

La versión vertical de la línea es la SDV; el equivalente en 200 mm es el 572-562.

Calidad Mitutoyo

Certificaciones y Tecnologías

Lo que acompaña al 572-462 de fábrica.

La escala conserva el cero incluso apagada y la lectura no depende de la velocidad de desplazamiento: el error por movimiento rápido no ocurre en una escala absoluta.
