KOMEG MAG-S - Sistema de Fijación Modular para Piezas - K551089 - Mitutoyo

SKU: K551089

Solicita un Presupuesto

Loading gears animation
Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

Reúne 70 piezas en una base de 250 × 250 mm, el kit de 250 mm con más componentes de la línea ECO-FIX.

El kit viene completo, con todos los componentes de fijación, y no requiere juntas adicionales. Quien usa MCOSMOS a partir de la versión 3.0 puede configurar el montaje en 3D en Fixture Builder antes de llevar la pieza a la máquina.

Es un sistema de fijación modular KOMEG, fabricado en Alemania, de alta reproducibilidad: los componentes se combinan en varias configuraciones, eliminan el 6.º grado de libertad de la pieza y ahorran tiempo en la fijación. Los colores de los componentes facilitan ver y manipular cada pieza.

Resumen técnico
  • Base de 250 × 250 mm
  • 70 piezas en el kit
  • Fijación modular
  • Fabricado en Alemania

Aspectos destacados del producto

Lo que distingue al K551089 entre los sistemas de fijación de piezas.

Base de 250 × 250 mm

70 piezas en el kit.

Varias configuraciones

Para piezas distintas.

Alta reproducibilidad

La fijación se repite.

Fixture Builder

Montaje en 3D en MCOSMOS.

Kit completo

No requiere juntas adicionales.

Fabricado en Alemania

KOMEG.

Características principales

Lo que significa en la práctica cada dato del K551089.

  • 250 × 250 mm Base

    Base de 250 × 250 mm, la misma del Kit S: lo que cambia en el MAG-S son los componentes, con 3 receptores magnéticos de ø20 mm en la lista del kit (folleto Eco-Fix, pág. 4).

  • 70 piezas Composición

    70 ítems, solo con pasadores de localización de ø12 mm (3 de cada altura, de 13 a 100 mm), 3 pasadores ajustables de ø12 mm, 2 garras de sujeción y llaves Allen de 2 a 5 mm (folleto Eco-Fix, pág. 4).

  • Alemania Fabricación

    Fabricado en Alemania por KOMEG y vendido por Mitutoyo, con componentes de colores distintos, que el folleto señala como fáciles de ver y de manipular en el montaje (FVP-252, pág. 2).

  • Fixture Builder Software

    Configuración 3D de la fijación, para quien usa MCOSMOS a partir de la versión 3.0: el montaje se planifica en la computadora antes de llevar el kit a la máquina (FVP-252, pág. 2).

  • CMM y más Aplicación

    La misma fijación atiende proyectores de perfil y máquinas ópticas, además de las mediciones de forma, rugosidad y altura: un kit modular sirve a varios instrumentos (FVP-252, pág. 1).

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el K551089 es la elección correcta.

Desafío Cambio constante de pieza

Montar un dispositivo dedicado para cada pieza toma tiempo.

Solución

Los componentes modulares del ECO-FIX KIT MAG-S se combinan en varias configuraciones de fijación.

Desafío Pieza que se mueve en la mesa

Sin una fijación firme, la pieza se desplaza y la medición no se repite.

Solución

El ECO-FIX KIT MAG-S sujeta la pieza en la base de 250 × 250 mm y elimina el 6.º grado de libertad.

Desafío Probar la fijación en la propia máquina

Montar y desmontar en la CMM ocupa la máquina.

Solución

Quien usa MCOSMOS 3.0 o posterior configura la fijación en 3D en Fixture Builder antes de montar el ECO-FIX KIT MAG-S.

Desafío Un dispositivo para cada instrumento

Cada equipo suele pedir una fijación propia.

Solución

El ECO-FIX KIT MAG-S sirve también en máquinas ópticas, medidores de forma, perfil y rugosidad y trazadores de altura.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Serie: ECO-FIX KIT
  • Modelo: Mag-S
  • Composición: 70 piezas

Detalles técnicos

Sistema
Fijación modular KOMEG, fabricado en Alemania
Componentes
Colores distintos para visualización y manipulación
Software de montaje
Fixture Builder, para usuarios de MCOSMOS 3.0 o posterior
Equipos
CMM, máquinas ópticas, proyectores de perfil, medidores de forma, perfil y rugosidad, trazadores de altura
Línea ECO-FIX KIT
Cancún 125 × 125 mm (61 piezas), Cancún Plus 125 × 250 mm (61), Kit S 250 × 250 mm (59), MAG-S 250 × 250 mm (70), Opti-S 250 × 250 mm (45) y Kit L 500 × 400 mm (98)

Funciones

Cómo usar el K551089
Montar

Combinar los componentes del kit en la configuración de fijación que pide la pieza.

Posicionar

Colocar la pieza sobre la base de 250 × 250 mm.

Repetir

Volver a montar la misma fijación para el lote siguiente, con el mismo resultado.

Medir

Medir la pieza fija en la CMM, en la máquina óptica, en el medidor de forma o en el trazador de altura.

Variantes de la serie

ECO-FIX KIT disponibles en la tienda

Código Kit Base Composición
K551231 ECO-FIX KIT Cancún 125 × 125 mm 61 piezas
K551235 ECO-FIX KIT Cancún Plus 125 × 250 mm 61 piezas
K551048 ECO-FIX KIT S 250 × 250 mm 59 piezas
K551049 ECO-FIX KIT L 500 × 400 mm 98 piezas
K551089 (este) ECO-FIX KIT MAG-S 250 × 250 mm 70 piezas
K551233 ECO-FIX KIT Opti-S 250 × 250 mm 45 piezas

Artículos incluidos

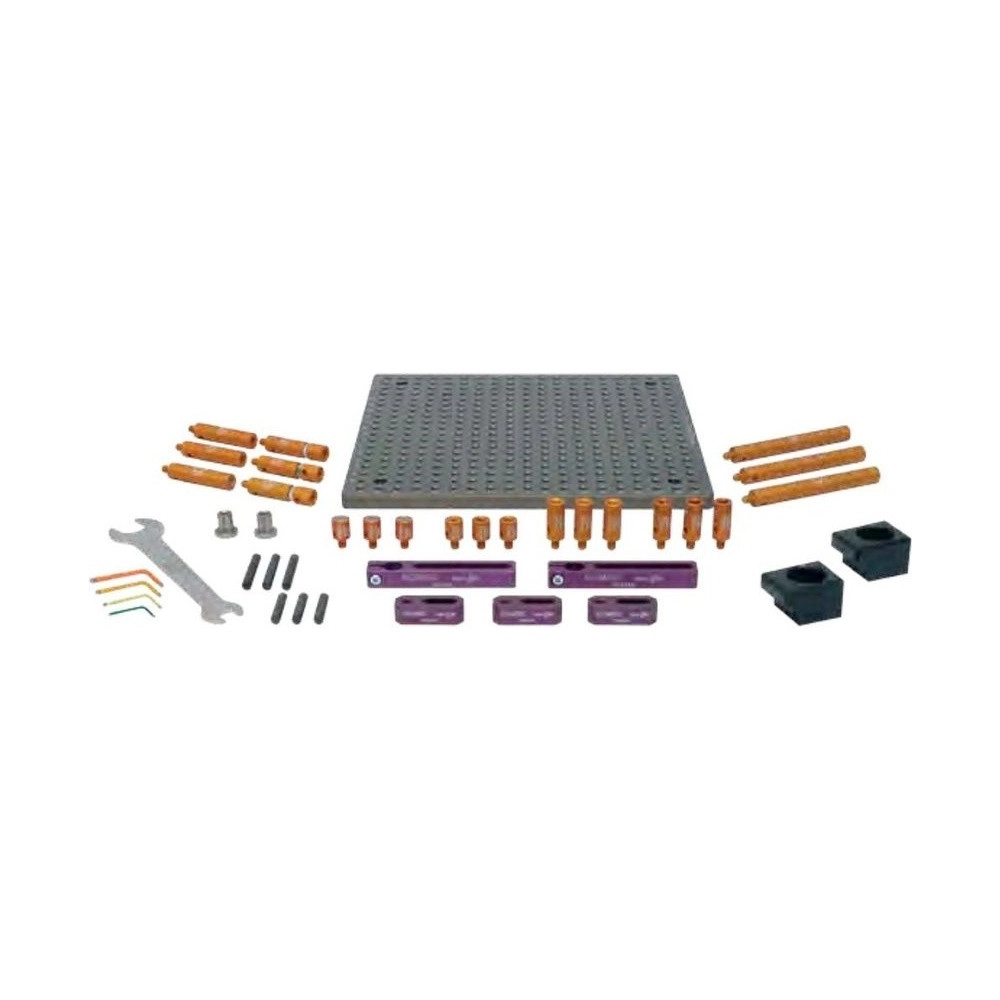

  • ECO-FIX KIT MAG-S con base de 250 × 250 mm
  • 70 componentes de fijación (kit completo)

Preguntas y Respuestas

¿Qué es el ECO-FIX KIT MAG-S (K551089)?

Un kit del sistema de fijación modular KOMEG, fabricado en Alemania, con base de 250 × 250 mm y 70 piezas, para sujetar la pieza durante la medición.

¿Cuántas piezas tiene el ECO-FIX KIT MAG-S (K551089)?

70 piezas, con todos los componentes de fijación; el kit no requiere juntas adicionales.

¿Cómo se compara el ECO-FIX KIT MAG-S (K551089) con los otros ECO-FIX KIT?

Cambian la base y el número de piezas: Cancún 125 × 125 mm (61 piezas), Cancún Plus 125 × 250 mm (61), Kit S 250 × 250 mm (59), MAG-S 250 × 250 mm (70), Opti-S 250 × 250 mm (45) y Kit L 500 × 400 mm (98).

¿En qué equipos se puede usar el ECO-FIX KIT MAG-S (K551089)?

Máquinas de medición por coordenadas, máquinas ópticas, proyectores de perfil y procesamiento de imagen, medidores de forma, perfil y rugosidad, y trazadores de altura y medición 2D.

¿Dónde se fabrica el ECO-FIX KIT MAG-S (K551089)?

En Alemania, por KOMEG, y lo vende Mitutoyo.

¿Cuál es el tamaño de la base del ECO-FIX KIT MAG-S (K551089)?

250 × 250 mm. En la línea ECO-FIX KIT, las bases van de 125 × 125 mm, en el Cancún, a 500 × 400 mm, en el Kit L.
