KOMEG OPTI-S - Sistema de Fijación Modular para Piezas - K551233 - Mitutoyo

SKU: K551233

Solicita un Presupuesto

Loading gears animation
Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

Kit más compacto de la línea, con 45 piezas en una base de 250 × 250 mm.

Es un sistema de fijación modular KOMEG, fabricado en Alemania, de alta reproducibilidad: los componentes se combinan en varias configuraciones, eliminan el 6.º grado de libertad de la pieza y ahorran tiempo en la fijación. Los colores de los componentes facilitan ver y manipular cada pieza.

El kit viene completo, con todos los componentes de fijación, y no requiere juntas adicionales. Quien usa MCOSMOS a partir de la versión 3.0 puede configurar el montaje en 3D en Fixture Builder antes de llevar la pieza a la máquina.

Resumen técnico
  • Base de 250 × 250 mm
  • 45 piezas en el kit
  • Fijación modular
  • Fabricado en Alemania

Aspectos destacados del producto

Lo que distingue al K551233 entre los sistemas de fijación de piezas.

Base de 250 × 250 mm

45 piezas en el kit.

Colores en los componentes

Fácil de ver y manipular.

Ahorro de tiempo

En la fijación de la pieza.

6.º grado de libertad

Eliminado en la fijación.

Más allá de la CMM

Óptica, forma y altura.

Intercambiable

Componentes que se combinan.

Características principales

Lo que significa en la práctica cada dato del K551233.

  • 250 × 250 mm Base

    Base de 250 × 250 mm, la misma del Kit S y del MAG-S. En la foto del folleto, la base del Opti-S es un marco calado en el centro, distinto de la placa perforada de los otros kits (FVP-252, pág. 2).

  • 45 piezas Composición

    45 piezas, el menor número de la línea ECO-FIX: el Kit S, con la misma base de 250 × 250 mm, tiene 59, y el MAG-S, 70 (FVP-252, pág. 2).

  • Alemania Fabricación

    Sistema de KOMEG, fabricado en Alemania, de alta reproducibilidad: al volver a montarla, la fijación repite la posición de la pieza. El folleto lo describe también como durable (FVP-252, pág. 1).

  • Fixture Builder Software

    Quien tiene MCOSMOS a partir de la versión 3.0 monta la fijación en 3D en Fixture Builder y llega a la máquina con la configuración del kit ya definida (FVP-252, pág. 2).

  • CMM y más Aplicación

    Además de la CMM, el folleto muestra el sistema en proyector de perfil, medidor de forma y trazador de altura: los mismos componentes se vuelven a montar en cada instrumento (FVP-252, pág. 1).

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el K551233 es la elección correcta.

Desafío Componente equivocado en el montaje

Las piezas parecidas confunden al operador al montar.

Solución

Los colores de los componentes del ECO-FIX KIT Opti-S facilitan ver y manipular cada pieza.

Desafío Un dispositivo para cada instrumento

Cada equipo suele pedir una fijación propia.

Solución

El ECO-FIX KIT Opti-S sirve también en máquinas ópticas, medidores de forma, perfil y rugosidad y trazadores de altura.

Desafío Falta de componente en el montaje

Los kits incompletos piden juntas compradas por separado.

Solución

El ECO-FIX KIT Opti-S viene completo, con 45 piezas, y no requiere juntas adicionales.

Desafío Pieza que se mueve en la mesa

Sin una fijación firme, la pieza se desplaza y la medición no se repite.

Solución

El ECO-FIX KIT Opti-S sujeta la pieza en la base de 250 × 250 mm y elimina el 6.º grado de libertad.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Serie: ECO-FIX KIT
  • Modelo: Opti-S
  • Composición: 45 piezas

Detalles técnicos

Sistema
Fijación modular KOMEG, fabricado en Alemania
Componentes
Colores distintos para visualización y manipulación
Software de montaje
Fixture Builder, para usuarios de MCOSMOS 3.0 o posterior
Equipos
CMM, máquinas ópticas, proyectores de perfil, medidores de forma, perfil y rugosidad, trazadores de altura
Línea ECO-FIX KIT
Cancún 125 × 125 mm (61 piezas), Cancún Plus 125 × 250 mm (61), Kit S 250 × 250 mm (59), MAG-S 250 × 250 mm (70), Opti-S 250 × 250 mm (45) y Kit L 500 × 400 mm (98)

Funciones

Cómo usar el K551233
Posicionar

Colocar la pieza sobre la base de 250 × 250 mm.

Planificar

Configurar la fijación en 3D en Fixture Builder, con MCOSMOS 3.0 o posterior.

Montar

Combinar los componentes del kit en la configuración de fijación que pide la pieza.

Repetir

Volver a montar la misma fijación para el lote siguiente, con el mismo resultado.

Variantes de la serie

ECO-FIX KIT disponibles en la tienda

Código Kit Base Composición
K551231 ECO-FIX KIT Cancún 125 × 125 mm 61 piezas
K551235 ECO-FIX KIT Cancún Plus 125 × 250 mm 61 piezas
K551048 ECO-FIX KIT S 250 × 250 mm 59 piezas
K551049 ECO-FIX KIT L 500 × 400 mm 98 piezas
K551089 ECO-FIX KIT MAG-S 250 × 250 mm 70 piezas
K551233 (este) ECO-FIX KIT Opti-S 250 × 250 mm 45 piezas

Artículos incluidos

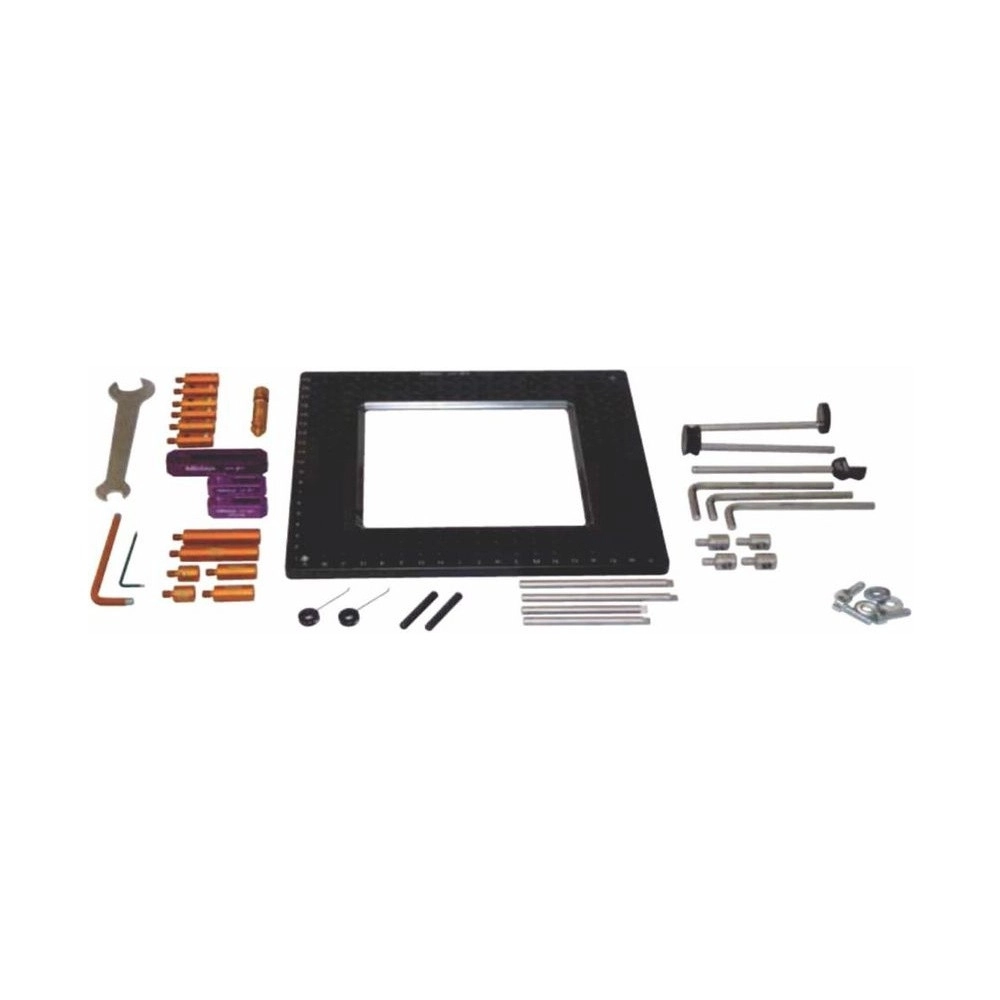

  • ECO-FIX KIT Opti-S con base de 250 × 250 mm
  • 45 componentes de fijación (kit completo)

Preguntas y Respuestas

¿Qué es el ECO-FIX KIT Opti-S (K551233)?

Un kit del sistema de fijación modular KOMEG, fabricado en Alemania, con base de 250 × 250 mm y 45 piezas, para sujetar la pieza durante la medición.

¿Cuál es el tamaño de la base del ECO-FIX KIT Opti-S (K551233)?

250 × 250 mm. En la línea ECO-FIX KIT, las bases van de 125 × 125 mm, en el Cancún, a 500 × 400 mm, en el Kit L.

¿Cuántas piezas tiene el ECO-FIX KIT Opti-S (K551233)?

45 piezas, con todos los componentes de fijación; el kit no requiere juntas adicionales.

¿El ECO-FIX KIT Opti-S (K551233) tiene software de montaje?

Fixture Builder, que configura en 3D la fijación de las piezas, está disponible para quien usa MCOSMOS a partir de la versión 3.0.

¿En qué equipos se puede usar el ECO-FIX KIT Opti-S (K551233)?

Máquinas de medición por coordenadas, máquinas ópticas, proyectores de perfil y procesamiento de imagen, medidores de forma, perfil y rugosidad, y trazadores de altura y medición 2D.

¿Cómo se compara el ECO-FIX KIT Opti-S (K551233) con los otros ECO-FIX KIT?

Cambian la base y el número de piezas: Cancún 125 × 125 mm (61 piezas), Cancún Plus 125 × 250 mm (61), Kit S 250 × 250 mm (59), MAG-S 250 × 250 mm (70), Opti-S 250 × 250 mm (45) y Kit L 500 × 400 mm (98).
