Máquina de Medición por Coordenadas MACH 3A 653 Medición in line

Máquina de Medición por Coordenadas MACH 3A 653 Medición in line

Name: Máquina de Medición por Coordenadas MACH 3A 653 Medición in line
Brand: Mitutoyo
SKU: MACH 3A 653

SKU: MACH 3A 653

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

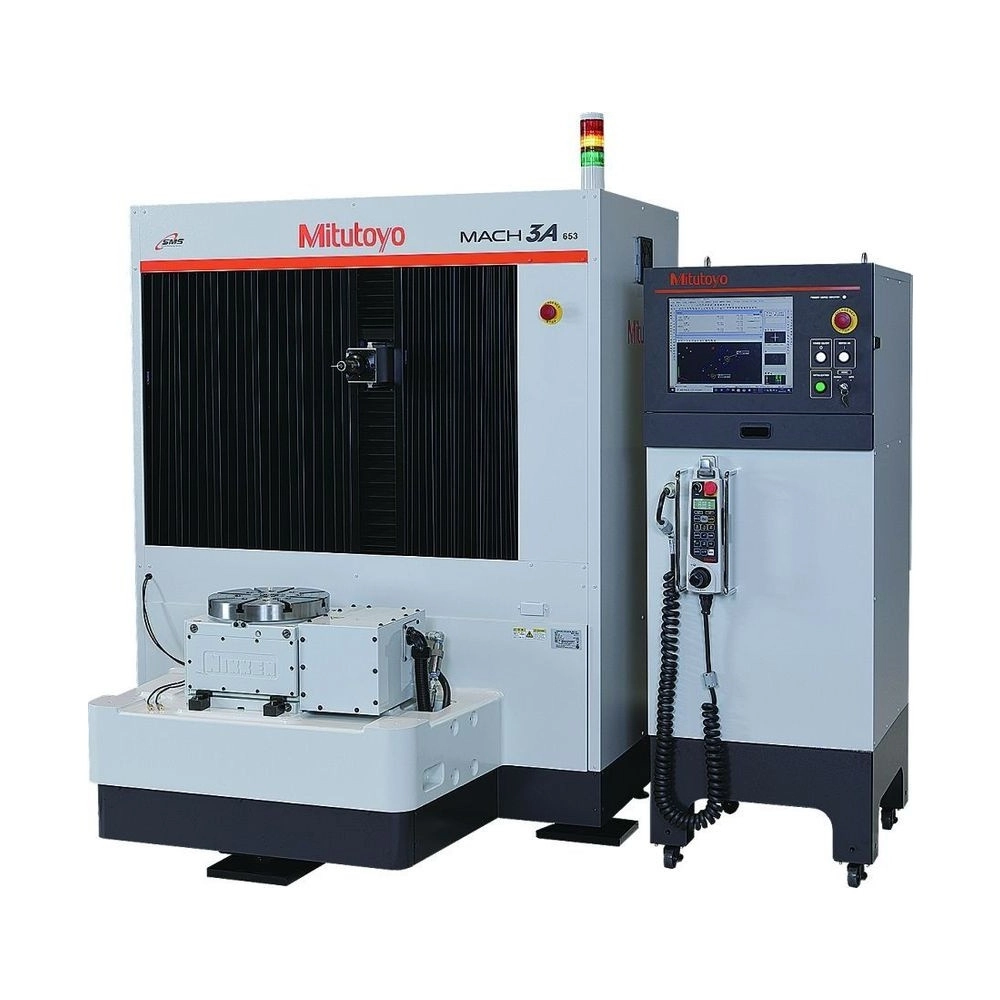

La Máquina de Medición por Coordenadas CNC horizontal MACH-3A 653 Mitutoyo (MACH 3A 653) está hecha para la línea de mecanizado horizontal: recorrido de 600 × 500 × 280 mm y piezas de hasta 200 kg, instalada entre las máquinas de proceso, con la misma manipulación y enrutamiento de piezas que ellas usan.

Se desplaza a hasta 1212 mm/s combinados, con aceleración de 11882 mm/s², y mide a hasta 30 mm/s con la TP7M. En una caja de transmisión, Mitutoyo midió 24,3 s en la MACH-3A 653, frente a 57,6 s en una CRYSTA-Apex V, con la salvedad de que el tiempo varía según las condiciones.

La compensación térmica en tiempo real garantiza la exactitud de 5 a 40 °C, con E0,MPE de (2,2+3,5L/1000) µm con la SP25M de 19 a 21 °C. El control y el computador quedan protegidos contra el polvo, la máquina está hecha para funcionar 24 horas y el mantenimiento es sencillo, sin aire.

CMM horizontal para línea
Hasta 1212 mm/s combinados
Exactitud de 5 a 40 °C
Medición a 30 mm/s (TP7M)

Diferenciales

Aspectos destacados del producto

Lo que distingue a la MACH 3A 653 entre las máquinas de medición por coordenadas para línea de producción.

Desplazamiento combinado.

Misma manipulación del mecanizado.

Exactitud garantizada.

Caja de transmisión.

Mantenimiento sencillo.

Control protegido.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la MACH 3A 653.

600 × 500 × 280 mm Recorrido X × Y × Z

Eje horizontal.
1212 mm/s Velocidad

Combinada; 700 por eje.
(2,2+3,5L/1000) µm E0,MPE (SP25M)

De 19 a 21 °C.
5 a 40 °C Rango de temperatura

Con compensación.
200 kg Carga

Masa de la máquina 1400 kg.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la MACH 3A 653 es la elección correcta.

Desafío Línea de mecanizado horizontal

Una CMM vertical pide otra manipulación de la pieza entre el mecanizado y la medición.

Solución

El eje horizontal de la MACH-3A 653 usa la misma manipulación y enrutamiento de piezas de las máquinas de proceso.

Desafío Dispositivo de calibración dedicado

Cada cambio de diseño de la pieza pide un dispositivo nuevo, y eso cuesta caro.

Solución

La MACH-3A 653 reemplaza ese dispositivo: basta con editar el programa de pieza.

Desafío Ambiente de fábrica sin climatización

Una CMM común solo garantiza la exactitud cerca de 20 °C.

Solución

La MACH-3A 653 garantiza la exactitud de 5 a 40 °C y compensa la temperatura de la pieza.

Desafío Línea que trabaja 24 horas

En la fábrica, la CMM debe soportar operación continua, polvo y poco mantenimiento.

Solución

La MACH-3A 653 fue diseñada para funcionar 24 horas, con control y computador protegidos contra el polvo y operación sin aire.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 360
Modelo: MACH-3A 653
Capacidad Eje X: 600mm
Capacidad Eje Y: 500mm
Capacidad Eje Z: 280mm
Velocidad de medición: 1 a 30 mm/s (TP7M); 1 a 20 mm/s (TP20)
Velocidad máxima de desplazamiento: 1212mm/s
Máxima aceleración: 6860 mm/s² por eje (combinada 11882 mm/s²)
Error máximo/19 a 21ºC: (2,2+3,5L/1000) µm (SP25M)
Error máximo/5 a 40ºC: (3,6+6,5L/1000) µm (SP25M)
Notas y observaciones: MACH-3A 653: guía lineal en cada eje, pieza de hasta 200 kg, masa de 1400 kg con el controlador. Exactitud garantizada de 5 a 40 °C, con variación de hasta 2 °C por hora y 10 °C en 24 horas.

Detalles técnicos

Dimensiones: 1334 mm de ancho, 1925 mm de altura
Error de escaneo (SP25M): MPE_THP de 3,8 µm (ISO 10360-4:2000)
Error de forma del palpador: 2,2 µm (SP25M), 2,5 µm (TP7M), 2,7 µm (TP20)
Guía: Guía lineal en cada eje; codificador lineal
Modo joystick: 0 a 80 mm/s, 0 a 3 mm/s y fino de 0,05 mm/s
Opcionales: Mesa indexadora

Funciones

Cómo usar la MACH 3A 653

Instalar

Colocar la máquina entre las máquinas de proceso, en la línea o junto a ella.

Programar

Editar el programa de pieza en cada cambio de diseño, sin dispositivo nuevo.

Medir

Ejecutar el programa a hasta 30 mm/s con la TP7M.

Compensar

Dejar que la compensación térmica corrija la temperatura de la pieza y del ambiente.

Variantes de la serie

Serie MACH disponible en la tienda

Código	Modelo	Recorrido (X × Y × Z)	E0,MPE de 19 a 21 °C
MACH 3A 653 (este)	MACH-3A 653	600 × 500 × 280 mm	(2,2+3,5L/1000) µm
MACH V 9106 Medição in line	MACH-V9106	900 × 1000 × 600 mm	(2,5+3,5L/1000) µm
MACH KOGAME KGM 12128-C	MACH Ko-ga-me KGM12128-C	120 × 120 × 80 mm	(2,4+5,7L/1000) µm

Artículos incluidos

Máquina de medición por coordenadas MACH-3A 653 (unidad principal)
Controlador

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve la MACH-3A 653 (MACH 3A 653)?

Es una CMM CNC horizontal para línea de mecanizado horizontal, instalada en la línea o junto a ella, que puede reemplazar dispositivos de calibración dedicados.

¿Cuál es la exactitud de la MACH-3A 653 (MACH 3A 653)?

Con la SP25M, E0,MPE de (2,2+3,5L/1000) µm de 19 a 21 °C y (3,6+6,5L/1000) µm de 5 a 40 °C. Con la TP7M, de (2,5+3,5L/1000) a (3,9+6,5L/1000) µm, y con la TP20, de (2,7+3,5L/1000) a (4,1+6,5L/1000) µm.

¿Cuál es la velocidad de la MACH-3A 653 (MACH 3A 653)?

Hasta 700 mm/s por eje (1212 mm/s combinados) y aceleración de 6860 mm/s² por eje (11882 combinada). Mide de 1 a 30 mm/s con la TP7M y de 1 a 20 mm/s con la TP20.

¿En qué temperatura mide la MACH-3A 653 (MACH 3A 653)?

Garantiza la exactitud de 5 a 40 °C, con variación de hasta 2 °C por hora y 10 °C en 24 horas y gradiente de 1 °C por metro.

¿Cuánto tiempo ahorra la MACH-3A 653 (MACH 3A 653)?

En una prueba de Mitutoyo con una caja de transmisión, midió en 24,3 s lo que una CRYSTA-Apex V midió en 57,6 s. El tiempo real depende de las condiciones de medición.

¿Cuál es la carga y la masa de la MACH-3A 653 (MACH 3A 653)?

Piezas de hasta 200 kg. La máquina pesa 1400 kg con el controlador, sin accesorios opcionales.
