Sobre el producto

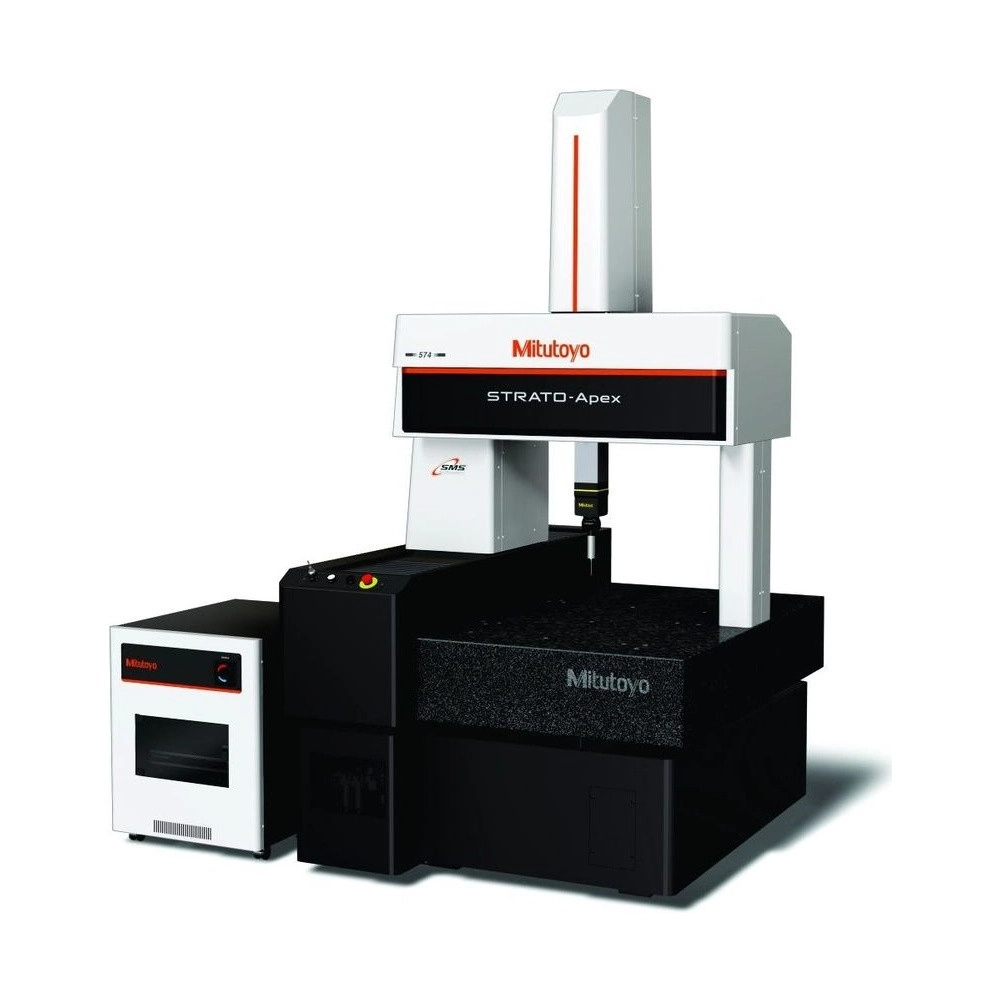

La Máquina de Medición por Coordenadas CNC STRATO-Apex 574 Mitutoyo (STRATO APEX-574 alta exatidão CNC) es la STRATO-Apex de recorrido 500 × 700 × 400 mm, la más pequeña de la serie, para piezas de hasta 180 kg y 560 mm de altura.

El cuerpo y el mecanismo de guía se rediseñaron para más rigidez, y el controlador nuevo usa servo digital en todos los lazos de posición y velocidad. Con la SP25M, la STRATO-Apex 574 hace el escaneo de la esfera con error de forma de 1,3 µm en 40 s, y el E0,MPE es de (0,7+2,5L/1000) µm.

Viene de serie con unidad de amortiguación de vibraciones de resortes neumáticos autonivelantes, que aísla la vibración del piso y devuelve la máquina a la horizontal cuando cambia la carga. Acepta las sondas SP25M y TP200; la MPP-310Q bajo pedido.

Recorrido de 500 × 700 × 400 mm
E0,MPE de (0,7+2,5L/1000) µm
Resolución de 0,02 µm
Amortiguador de vibraciones de serie

Diferenciales

Aspectos destacados del producto

Lo que distingue a la STRATO APEX-574 alta exatidão CNC entre las máquinas de medición por coordenadas CNC.

Con SP25M, de 18 a 22 °C.

Escaneo en 40 s con SP25M.

Resortes neumáticos autonivelantes.

Sin calor en la unidad.

Control de posición y velocidad.

676 × 1420 mm, 13 insertos M8.

Especificaciones

Características principales

Lo que significa en la práctica cada dato de la STRATO APEX-574 alta exatidão CNC.

500 × 700 × 400 mm Recorrido X × Y × Z

Mesa de 676 × 1420 mm.
(0,7+2,5L/1000) µm E0,MPE (SP25M)

De 18 a 22 °C.
1,3 µm Escaneo (SP25M)

En 40 s.
180 kg Carga en la mesa

Altura hasta 560 mm.
519 mm/s Velocidad combinada

Medición de 1 a 3 mm/s.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que la STRATO APEX-574 alta exatidão CNC es la elección correcta.

Desafío Escaneo lento

Medir la forma por escaneo con exactitud suele tomar mucho tiempo.

Solución

Con la SP25M, la STRATO-Apex 574 hace el escaneo de la esfera con error de forma de 1,3 µm en 40 s.

Desafío Vibración del piso

La vibración del suelo donde está la máquina cambia el valor medido.

Solución

La STRATO-Apex 574 viene con unidad de amortiguación de resortes neumáticos autonivelantes, que además detecta el cambio de carga y devuelve la máquina a la horizontal.

Desafío Calor de la propia máquina

El calor del controlador calienta la estructura y desplaza la medición.

Solución

En la STRATO-Apex 574 el controlador queda fuera de la unidad principal, sin llevarle calor.

Desafío Programar sin parar la máquina

Crear el programa en la propia CMM saca la máquina de producción.

Solución

Con CAT1000P o MiCAT Planner, el programa de la STRATO-Apex 574 se hace fuera de la máquina, a partir del CAD.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 355
Modelo: STRATO-Apex 574
Capacidad Eje X: 500mm
Capacidad Eje Y: 700mm
Capacidad Eje Z: 400mm
Velocidad de desplazamiento: 300 mm/s por eje (combinada 519 mm/s)
Velocidad Máxima de Medición: 1 a 3mm/s
Aceleración Máxima Combinada: 1333 mm/s² por eje (combinada 2309 mm/s²)
Resolución: 0,02µm
Temperatura de trabajo: 18 a 22°C
Exactitud ISO 10360/E0, MPE: (0,7+2,5L/1000) µm (SP25M)
Exactitud ISO 10360/PFTU, MPE: 0,7 µm
Exactitud ISO 10360/MPEthp: 1,3 µm (40s)
Mesa de Trabajo/Material: Granito
Mesa de Trabajo/Área: 676 × 1420 mm
Mesa de trabajo/Insertos enroscados: M8×1.25
Altura máxima de la pieza: 560 mm
Peso máximo bajo la mesa: 180kg
Peso total incluyendo soporte: 1620kg
Ar Presión: 0,4MPa
Consumo de Aire: 60 L/min en condiciones normales (fuente de aire: 120 L/min)

Detalles técnicos

Dimensiones externas (An × Pr × Al): 1270 × 1700 × 2410 mm
Exactitud con TP200 (E0,MPE): (1,4+2,5L/1000) µm; R0 de 1,2 µm; error de forma del palpador de 1,8 µm
Repetibilidad R0 (SP25M): 0,7 µm
Variación de temperatura admitida: 1,0 °C por hora, 2,0 °C en 24 horas, gradiente de 1,0 °C/m
Alimentación eléctrica: 100 a 120 V / 200 a 240 V CA ±10%, 700 W
Normas de ensayo: ISO 10360-2:2009 e ISO 10360-5:2020
Opcionales: MPP-310Q bajo pedido, mesa giratoria MRT320, SurfaceMeasure, QVP, sonda SURFTEST

Funciones

Cómo usar la STRATO APEX-574 alta exatidão CNC

Fijar

Sujetar la pieza en la mesa de granito por los 13 insertos M8×1,25.

Programar

Generar el programa en MiCAT Planner o CAT1000P, a partir del CAD, fuera de la máquina.

Medir

Ejecutar el programa en CNC, por contacto con la TP200 o por escaneo con la SP25M.

Evaluar

Analizar los elementos en GEOPAK, de MCOSMOS, o comparar con el CAD en CAT1000S.

Variantes de la serie

STRATO-Apex disponibles en la tienda

Código	Modelo	Recorrido (X × Y × Z)	E0,MPE con SP25M
STRATO APEX-574 alta exatidão CNC (este)	STRATO-Apex 574	500 × 700 × 400 mm	(0,7+2,5L/1000) µm
STRATO APEX-776 alta exatidão	STRATO-Apex 776	700 × 700 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-9106 alta exatidão	STRATO-Apex 9106	900 × 1000 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-9166 alta exatidão CNC	STRATO-Apex 9166	900 × 1600 × 600 mm	(0,7+2,5L/1000) µm
STRATO APEX-162016 alta exatidão CNC	STRATO-Apex 162016	1600 × 2000 × 1600 mm	(3,0+4,0L/1000) µm
STRATO APEX-163012	STRATO-Apex 163012	1600 × 3000 × 1200 mm	(2,5+4,0L/1000) µm
STRATO APEX-163016	STRATO-Apex 163016	1600 × 3000 × 1600 mm	(3,0+4,0L/1000) µm
STRATO-APEX cnc grande	STRATO-Apex 2000G/3000G/4000G	hasta 4000 × 6000 × 2000 mm	Bajo consulta

Artículos incluidos

Máquina de medición por coordenadas STRATO-Apex 574 (unidad principal con mesa de granito)
Controlador
Unidad de amortiguación de vibraciones

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el recorrido de medición de la STRATO-Apex 574 (STRATO APEX-574 alta exatidão CNC)?

X 500 mm, Y 700 mm y Z 400 mm, sobre mesa de granito de 676 × 1420 mm con 13 insertos M8×1,25.

¿Cuál es la exactitud de la STRATO-Apex 574 (STRATO APEX-574 alta exatidão CNC)?

E0,MPE de (0,7+2,5L/1000) µm con SP25M y (1,4+2,5L/1000) µm con TP200, con L en mm. La repetibilidad R0 es de 0,7 µm con SP25M y 1,2 µm con TP200.

¿Cuál es el desempeño de escaneo de la STRATO-Apex 574 (STRATO APEX-574 alta exatidão CNC)?

Con la SP25M, error de forma en escaneo de 1,3 µm en 40 s y error de forma del palpador de 0,7 µm, según la ISO 10360-5:2020.

¿En qué ambiente la STRATO-Apex 574 (STRATO APEX-574 alta exatidão CNC) garantiza la exactitud?

De 18 a 22 °C, con variación de hasta 1,0 °C por hora y 2,0 °C en 24 horas y gradiente de 1,0 °C por metro.

¿Qué exige la instalación de la STRATO-Apex 574 (STRATO APEX-574 alta exatidão CNC)?

Aire a 0,4 MPa con consumo de 60 L/min (fuente de al menos 120 L/min) y 100 a 120 V o 200 a 240 V CA ±10%, con 700 W. La unidad mide 1270 × 1700 × 2410 mm (An × Pr × Al) y pesa 1620 kg con el amortiguador y el controlador.

¿La STRATO-Apex 574 (STRATO APEX-574 alta exatidão CNC) puede cambiar de lugar?

Tiene un sistema de arranque que bloquea la operación si detecta vibración inesperada o cambio de lugar. Antes de mover la máquina después de la instalación, hay que hablar con Mitutoyo.
