Máquina de Medición Tridimensional - CNC LEGEX-9106 ultra precisión

SKU: LEGEX-9106 ultra exatidão

Solicita un Presupuesto

Loading gears animation

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

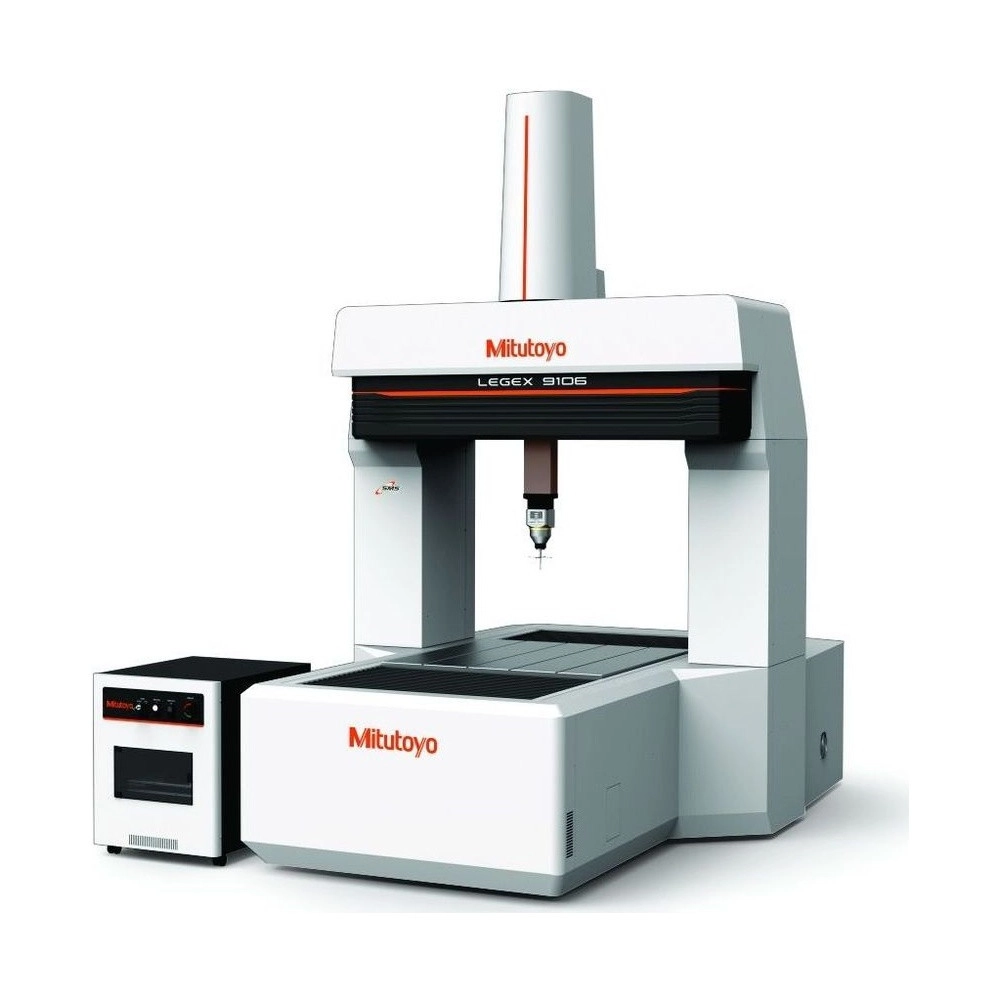

LEGEX más grande de la tienda: recorrido de 900 × 1000 × 600 mm, mesa de 950 × 1050 mm y piezas de hasta 800 kg, manteniendo el E0,MPE de (0,28+L/1000) µm.

Cada eje tiene escala de vidrio cristalizado de 0,01 µm, con expansión de apenas 0,01×10⁻⁶/K y un montaje que reduce el error de histéresis a una quinta parte. Sensores en cada eje y en la pieza compensan la medición a 20 °C de 18 a 22 °C, y el accionamiento por el centro de gravedad reduce la deflexión en la aceleración.

Contra la vibración, usa aisladores de resorte amortiguados por aire, con autonivelación, y un mecanismo flotante entre cada husillo de bolas y el bloque guía. Acepta las sondas MPP-310Q, SP80 y SP25M, además de sondas de visión y láser.

Resumen técnico
  • E0,MPE de (0,28+L/1000) µm
  • Recorrido de 900 × 1000 × 600 mm
  • Estructura de puente fijo
  • Resolución de 0,01 µm

Aspectos destacados del producto

Lo que distingue a la LEGEX-9106 ultra exatidão entre las máquinas de medición por coordenadas CNC.

Pieza de hasta 800 kg

Altura máxima de 850 mm.

Escala de 0,01 µm

Vidrio casi sin dilatación.

MRT240

Mesa giratoria como 4.º eje.

Aislador de resorte por aire

Con autonivelación.

Puente fijo

Sin cabeceo ni derrape.

18 a 22 °C

Compensación en cada eje y en la pieza.

Características principales

Lo que significa en la práctica cada dato de la LEGEX-9106 ultra exatidão.

  • 900 × 1000 × 600 mm Recorrido X × Y × Z

    900 mm en X, 1000 mm en Y y 600 mm en Z, el mayor recorrido de las tres LEGEX de la tienda, sobre mesa de hierro fundido de 950 × 1050 mm (folleto E160123, pág. 10).

  • (0,28+L/1000) µm E0,MPE (MPP-310Q)

    Con la MPP-310Q, de 19 a 21 °C: en el metro entero del eje Y, el error máximo es de 1,28 µm. Con la SP25M, la parte fija de la fórmula sube de 0,28 a 0,38 µm (folleto E160123, pág. 10).

  • 0,01 µm Resolución

    0,01 µm, o 0,00001 mm, leída por codificador lineal de alta exactitud; la compensación de temperatura usa sensores en cada eje y en la pieza y lleva la medida a 20 °C (folleto E160123, págs. 8 y 10).

  • 200 mm/s Velocidad de medición

    200 mm/s de velocidad máxima de medición, igual en las tres LEGEX; el entorno pide una variación de hasta 0,5 °C por hora y un gradiente de 1 °C/m (folleto E160123, pág. 10).

  • 800 kg Carga en la mesa

    Pieza de hasta 800 kg y 850 mm de altura; la máquina, con plataforma y controlador, pesa 6500 kg, y la base ocupa 1870 × 3030 mm (folleto E160123, pág. 10).

¿Qué problemas resuelve este producto?

Situaciones de medición en las que la LEGEX-9106 ultra exatidão es la elección correcta.

Desafío Máquina de referencia del laboratorio

Las piezas patrón y las piezas críticas piden una exactitud superior a la de una CMM de producción.

Solución

La LEGEX 9106 tiene E0,MPE de (0,28+L/1000) µm con la MPP-310Q, lo que Mitutoyo llama exactitud de clase mundial.

Desafío Temperatura que cambia durante el día

Las CMM de altísima exactitud suelen exigir un control de temperatura muy estricto.

Solución

La LEGEX 9106 tiene sensores en cada eje y en la pieza y compensa el tamaño de la pieza a 20 °C, de 18 a 22 °C.

Desafío Engranaje medido en giro

Medir dientes alrededor de la pieza pide reposicionamiento en cada cara.

Solución

La mesa giratoria MRT240 funciona como cuarto eje de la LEGEX 9106 y hace escaneo sincronizado con la rotación.

Desafío Desviación percibida tarde

Sin seguir los resultados, la tendencia solo aparece al final del lote.

Solución

MeasurLink muestra la calidad de los resultados de la LEGEX 9106, y el Status Monitor muestra por la red cómo está la máquina.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Marca: Mitutoyo
  • Serie: 356
  • Modelo: Legex 9106
  • Capacidad Eje X: 900mm
  • Capacidad Eje Y: 1000mm
  • Capacidad Eje Z: 600mm
  • Velocidad Máxima de Medición: 200mm/s
  • Aceleración Máxima Combinada: 980mm/s2
  • Resolución: 0,01µm
  • Temperatura de trabajo: 19 a 21°C
  • Exactitud ISO 10360/E0, MPE: (0,28+L/1000) µm (MPP-310Q, 19 a 21 °C)
  • Exactitud ISO 10360/PFTU, MPE: 0,40µm
  • Exactitud ISO 10360/MPEthp: 1,1µm
  • Mesa de Trabajo/Material: Hierro Fundido
  • Mesa de Trabajo/Área: 950×1050mm
  • Mesa de trabajo/Insertos roscados: M8x1,25mm
  • Altura máxima de la pieza: 850mm
  • Peso máximo bajo la mesa: 800kg
  • Peso Total: 6500kg
  • Ar Presión: 0,5MPa
  • Consumo de Aire: 120 L/min en condiciones normales (fuente de aire: 160 L/min)

Detalles técnicos

Dimensiones externas (An × Pr × Al)
1870 × 3030 × 3050 mm
Exactitud con SP25M (E0,MPE)
(0,38+L/1000) µm de 19 a 21 °C; (0,40+L/1000) µm de 18 a 22 °C
Variación de temperatura admitida
0,5 °C por hora; gradiente de 1,0 °C/m
Estructura
Puente fijo, base de hierro fundido dúctil FCD600, guías con plasma cerámico, cojinetes de aire
Mesa
Capa cerámica de serie; pulida bajo pedido
Opcionales
Mesa giratoria MRT240, sondas MPP-310Q, SP80, SP25M, TP7M (PH10MQ), QVP y SurfaceMeasure

Funciones

Cómo usar la LEGEX-9106 ultra exatidão
Estabilizar

Dejar la pieza en el ambiente: los sensores de cada eje y de la pieza compensan a 20 °C.

Fijar

Colocar la pieza en la mesa de 950 × 1050 mm, de hasta 800 kg.

Medir

Ejecutar el programa CNC con la MPP-310Q, a hasta 200 mm/s.

Girar

Usar la MRT240 como cuarto eje, con escaneo sincronizado.

Variantes de la serie

LEGEX disponibles en la tienda

Código Modelo Recorrido (X × Y × Z) E0,MPE con MPP-310Q
LEGEX-574 ultra exatidão LEGEX 574 500 × 700 × 450 mm (0,28+L/1000) µm
LEGEX-776 ultra exatidão LEGEX 776 700 × 700 × 600 mm (0,28+L/1000) µm
LEGEX-9106 ultra exatidão (este) LEGEX 9106 900 × 1000 × 600 mm (0,28+L/1000) µm

Artículos incluidos

  • Máquina de medición por coordenadas LEGEX 9106 (unidad principal con plataforma)
  • Controlador

Video

Preguntas y Respuestas

¿Cuál es el recorrido de medición de la LEGEX 9106 (LEGEX-9106 ultra exatidão)?

X 900 mm, Y 1000 mm y Z 600 mm, sobre mesa de 950 × 1050 mm con capa cerámica (pulida bajo pedido).

¿Cuál es la exactitud de la LEGEX 9106 (LEGEX-9106 ultra exatidão)?

Con la MPP-310Q, E0,MPE de (0,28+L/1000) µm de 19 a 21 °C y (0,30+L/1000) µm de 18 a 22 °C. Con la SP25M, (0,38+L/1000) y (0,40+L/1000) µm. L en mm.

¿Qué ambiente pide la LEGEX 9106 (LEGEX-9106 ultra exatidão)?

De 19 a 21 °C o de 18 a 22 °C, según la exactitud elegida, con variación de hasta 0,5 °C por hora y gradiente de 1,0 °C por metro.

¿Qué sondas acepta la LEGEX 9106 (LEGEX-9106 ultra exatidão)?

MPP-310Q, SP80, SP25M y TP7M en el cabezal PH10MQ, además de la sonda de visión QVP y las sondas láser SurfaceMeasure 403, 1110 y 201FS.

¿Qué exige la instalación de la LEGEX 9106 (LEGEX-9106 ultra exatidão)?

Aire a 0,5 MPa, con consumo de 120 L/min (fuente de 160 L/min o más). La unidad mide 1870 × 3030 × 3050 mm (An × Pr × Al) y pesa 6500 kg con la plataforma y el controlador.

¿De qué está hecha la base de la LEGEX 9106 (LEGEX-9106 ultra exatidão)?

De hierro fundido dúctil de grafito esferoidal FCD600, fundido sin sopladuras ni orificios de 0,1 mm o más, en estructura sellada optimizada por análisis FEM.
