Name: Medidor de Altura 600mm - 192-132
Brand: Mitutoyo
SKU: 192-132

SKU: 192-132

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

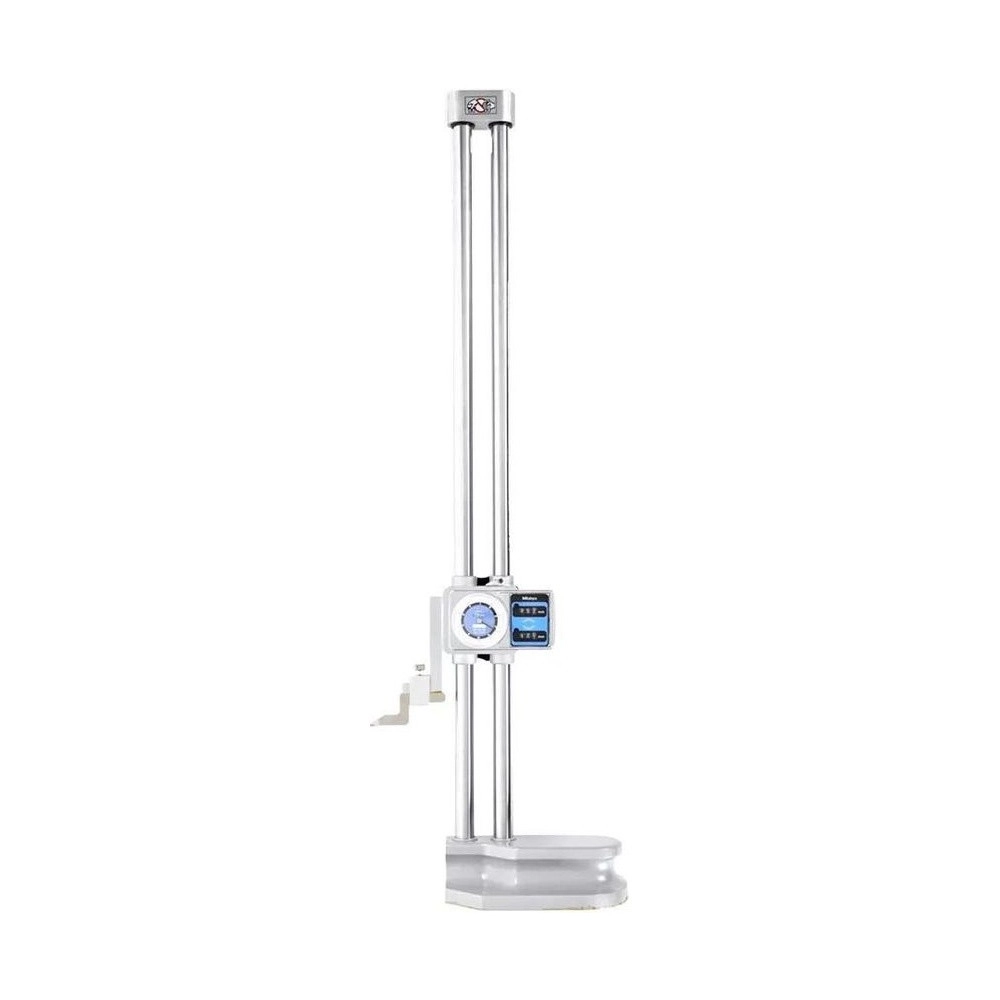

El Trazador de Altura Mitutoyo 192-132 mide de 0 a 600 mm con graduación de 0,01 mm, con reloj y dos contadores mecánicos que suben y bajan al mismo tiempo.

Es el modelo intermedio de la familia, y es en él donde el instrumento cambia de naturaleza: con 9,8 kg y 798 mm de altura, pasa a colocarse en el mármol y quedarse. La pieza es la que va hasta él, y esa decisión de layout vale más que la diferencia de precio.

El error máximo permitido es de 0,05 mm en todo el rango. Duplicar el alcance respecto del modelo de 300 mm cuesta exactitud, y el catálogo dice exactamente cuánto: 0,03 pasa a 0,05 mm.

Capacidad 0 a 600 mm · graduación 0,01 mm
EMPE 0,05 mm · JIS B 7517:2018
Dos contadores mecánicos · ascendente y descendente
9,8 kg · instrumento de puesto fijo

Diferenciales

Aspectos destacados del producto

Lo que distingue al 192-132 dentro de la serie 192.

600 mm de capacidad, contra los 300 mm del 192-130, con la misma graduación.

9,8 kg: queda en el mármol, y la pieza viene hasta él.

Un contador sube mientras el otro baja, y la cota hacia abajo sale lista.

Puesta a cero libre a lo largo de los 600 mm: se mide escalón sin calcular.

Puramente mecánico: ninguna parte de la medición depende de pila.

Resiste el arrastre contra la pieza y contra el mármol sin perder el filo.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 192-132.

0 a 600 mm Capacidad

Alcanza pieza mediana montada, sin subir al modelo de 1 metro.
0,01 mm Graduación

La misma de los otros dos: lo que cambia entre modelos es el EMPE, no el paso.
0,05 mm EMPE

Error máximo permitido en todo el rango, por la JIS B 7517:2018.
798 mm Altura total

Pide espacio libre sobre el banco; conviene verificarlo antes de elegir el puesto.
9,8 kg Masa

Más del doble del modelo de 300 mm. Es lo que define al instrumento como fijo.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 192-132 es la elección correcta.

Desafío Pieza demasiado alta para el trazador de banco

Por encima de 300 mm el instrumento menor simplemente no alcanza, e improvisar calce introduce error.

Solución

Los 600 mm del 192-132 cubren el rango sin calce y sin sumar referencias.

Desafío Cuentas mentales al medir hacia abajo

Medir de arriba hacia abajo obliga a restar, y la resta hecha en planta es donde entra el error.

Solución

Los dos contadores mecánicos dan los dos sentidos listos en la misma lectura.

Desafío Instrumento movido todo el tiempo

Cargar y recolocar el trazador en cada pieza desalinea la base y desgasta el mármol.

Solución

Con 9,8 kg el 192-132 asume el puesto fijo, y el flujo pasa a ser llevar la pieza hasta él.

Desafío Medición detenida por pila

Instrumento digital sin pila de repuesto interrumpe la inspección.

Solución

Sin electrónica, el 192-132 no depende de energía alguna.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 192
Modelo: Reloj con contador mecánico
Marca: Mitutoyo
Capacidad: 600mm
Graduación / Graduado: 0,01mm
Exactitud: 0,05mm

Detalles técnicos

Capacidad de medición: 0 - 600 mm
Graduación del reloj: 0,01 mm
Error máximo permitido (EMPE): 0,05 mm
Lectura: Reloj analógico más dos contadores mecánicos, uno ascendente y uno descendente
Puesta a cero: El reloj y los contadores se pueden poner a cero en cualquier posición del trazador
Avance: Volante ancho para aproximación rápida del cursor
Trazador: Punta de metal duro, incluido como accesorio estándar
Altura total: 798 mm
Masa: 9,8 kg
Norma del EMPE: JIS B 7517:2018, revisada con base en la ISO/TR 14253-6:2012

Funciones

Funciones de operación del 192-132

Dos contadores mecánicos

Un contador sube y el otro baja al mismo tiempo. El operador lee lo que necesita sin hacer cuentas mentales, que es donde suele entrar el error cuando se mide hacia abajo desde una referencia.

Puesta a cero en cualquier punto

El reloj y los contadores se ponen a cero en la posición en que esté el trazador. Sirve para medir diferencia de altura entre dos caras sin calcular.

Volante de avance

El volante ancho acerca el cursor rápidamente; el ajuste fino queda a cargo del reloj, que es donde ocurre la lectura.

Trazador de metal duro

La punta de metal duro resiste el arrastre sobre la pieza y sobre el mármol, y mantiene la arista de trazado mucho más tiempo que el acero común.

Variantes de la serie

Trazadores con reloj y contador mecánico disponibles en la tienda

Código	Capacidad	Resolución	Exactitud (EMPE)
192-130	0 - 300 mm	0,01 mm	0,03 mm
192-132 (este)	0 - 600 mm	0,01 mm	0,05 mm
192-133	0 - 1000 mm	0,01 mm	0,07 mm

Artículos incluidos

Trazador de Altura con reloj y contador mecánico
Trazador con punta de metal duro (07ZA000)
Caja de fijación del trazador (05GZA300)
Certificado de inspección de fábrica

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el trazador de altura 192-132?

El 192-132 mide altura de 0 a 600 mm desde el mármol y traza líneas de referencia en la pieza. La lectura aparece al mismo tiempo en el reloj y en los dos contadores mecánicos, con graduación de 0,01 mm.

¿Por qué el 192-132 es menos exacto que el 192-130?

Porque la columna es más larga. Cuanto mayor el recorrido, mayor la desviación que la norma admite: el EMPE pasa de 0,03 mm en 300 mm a 0,05 mm en 600 mm. Es el precio del alcance, y el catálogo lo declara.

¿El 192-132 necesita pila o energía?

No. El 192-132 es totalmente mecánico: la lectura sale del reloj y de los dos contadores, sin electrónica, sin pila y sin salida de datos. Si su proceso necesita enviar la medición a la computadora, el modelo es otro, de la línea digital de la misma serie 192.

¿Qué quiere decir el EMPE de 0,05 mm del 192-132?

EMPE es el error máximo permitido: la mayor desviación que el instrumento puede presentar y aun así estar conforme. En el 192-132 es de 0,05 mm en todo el rango de 0 - 600 mm, según la JIS B 7517:2018. Ese es el número que se compara con la tolerancia de la pieza, no la graduación de 0,01 mm.

¿Se puede poner a cero el 192-132 en medio del recorrido?

Sí, y es justamente lo que hace rápido al instrumento: el reloj y los dos contadores se ponen a cero con el trazador en cualquier posición. A partir de ahí toda lectura es diferencia respecto de ese punto.

¿El 192-132 necesita mármol de trazado?

Sí. El trazador mide altura desde la superficie donde se apoya la base, así que la exactitud de 0,05 mm solo se realiza sobre un mármol en buen estado. Base y mármol limpios, sin rebaba y sin polvo, son parte de la medición.
