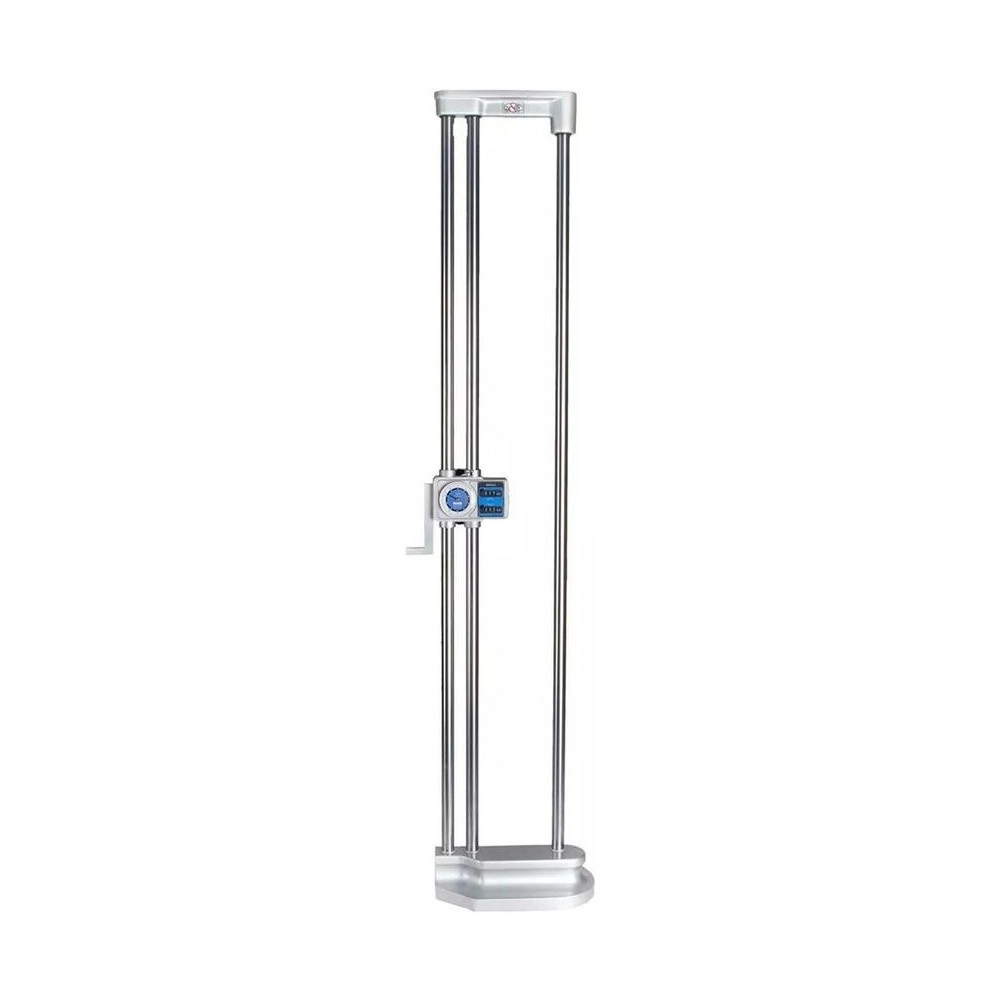

Trazador de Altura con Reloj y Contador Mecánico 1000 mm / 0,01 mm - 192-133

Trazador de Altura con Reloj y Contador Mecánico 1000 mm / 0,01 mm - 192-133

Name: Trazador de Altura con Reloj y Contador Mecánico 1000 mm / 0,01 mm - 192-133
Brand: Mitutoyo
SKU: 192-133

SKU: 192-133

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

El Trazador de Altura Mitutoyo 192-133 mide de 0 a 1000 mm con graduación de 0,01 mm, con reloj y dos contadores mecánicos, uno ascendente y uno descendente.

Es el mayor de la familia y el que menos se parece a los otros dos en el uso: 1220 mm de altura total y 17,0 kg. Instalarlo exige mármol grande y espacio libre; a cambio, alcanza de una vez altura que en los menores solo se lograría apilando referencias, que es donde el error se acumula.

El error máximo permitido es de 0,07 mm en todo el rango. Es el mayor de los tres, y es coherente: un metro de columna admite más desviación que trescientos milímetros.

Capacidad 0 a 1000 mm · graduación 0,01 mm
EMPE 0,07 mm · JIS B 7517:2018
Dos contadores mecánicos · ascendente y descendente
17,0 kg · 1220 mm de altura

Diferenciales

Aspectos destacados del producto

Lo que distingue al 192-133 dentro de la serie 192.

1000 mm en un único montaje, sin apilar referencias.

Exige mármol grande y espacio libre arriba; verificar el puesto antes.

En pieza grande la cota se repite muchas veces; los dos contadores evitan la cuenta en cada una.

El origen puede quedar en medio del recorrido, y no solo en la base del mármol.

Un metro de recorrido sin un solo componente que dependa de energía.

Mantiene la arista al trazar pieza larga, donde el recorrido de la punta es mayor.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 192-133.

0 a 1000 mm Capacidad

Cubre pieza grande montada en una única referencia.
0,01 mm Graduación

La misma de los modelos menores; lo que cambia con el recorrido es el EMPE.
0,07 mm EMPE

Error máximo permitido en todo el rango, por la JIS B 7517:2018.
1220 mm Altura total

Más de un metro: el puesto se planifica, no se improvisa.
17,0 kg Masa

Cuatro veces la masa del modelo de 300 mm. La instalación es entre dos personas.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 192-133 es la elección correcta.

Desafío Altura mayor que el instrumento

Apilar bloques o sumar dos referencias para alcanzar la cota suma error en cada etapa.

Solución

Los 1000 mm del 192-133 resuelven la cota en un único montaje, con un único cero.

Desafío Cuentas mentales al medir hacia abajo

Medir de arriba hacia abajo obliga a restar, y en pieza grande la cuenta se hace muchas veces.

Solución

Los dos contadores mecánicos dan los dos sentidos listos en la misma lectura.

Desafío Expectativa de exactitud equivocada

Esperar del modelo de 1 metro la misma exactitud que el de 300 mm lleva a rechazar pieza buena.

Solución

El EMPE está declarado: 0,07 mm en este rango, contra 0,03 mm en el 192-130.

Desafío Medición detenida por pila

Instrumento digital sin pila de repuesto interrumpe la inspección.

Solución

Sin electrónica, el 192-133 no depende de energía alguna.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 192
Modelo: Reloj con contador mecánico
Marca: Mitutoyo
Capacidad: 1000mm
Graduación / Graduado: 0,01mm
Exactitud: 0,07mm

Detalles técnicos

Capacidad de medición: 0 - 1000 mm
Graduación del reloj: 0,01 mm
Error máximo permitido (EMPE): 0,07 mm
Lectura: Reloj analógico más dos contadores mecánicos, uno ascendente y uno descendente
Puesta a cero: El reloj y los contadores se pueden poner a cero en cualquier posición del trazador
Avance: Volante ancho para aproximación rápida del cursor
Trazador: Punta de metal duro, incluido como accesorio estándar
Altura total: 1220 mm
Masa: 17,0 kg
Norma del EMPE: JIS B 7517:2018, revisada con base en la ISO/TR 14253-6:2012

Funciones

Funciones de operación del 192-133

Dos contadores mecánicos

Un contador sube y el otro baja al mismo tiempo. El operador lee lo que necesita sin hacer cuentas mentales, que es donde suele entrar el error cuando se mide hacia abajo desde una referencia.

Puesta a cero en cualquier punto

El reloj y los contadores se ponen a cero en la posición en que esté el trazador. Sirve para medir diferencia de altura entre dos caras sin calcular.

Volante de avance

El volante ancho acerca el cursor rápidamente; el ajuste fino queda a cargo del reloj, que es donde ocurre la lectura.

Trazador de metal duro

La punta de metal duro resiste el arrastre sobre la pieza y sobre el mármol, y mantiene la arista de trazado mucho más tiempo que el acero común.

Variantes de la serie

Trazadores con reloj y contador mecánico disponibles en la tienda

Código	Capacidad	Resolución	Exactitud (EMPE)
192-130	0 - 300 mm	0,01 mm	0,03 mm
192-132	0 - 600 mm	0,01 mm	0,05 mm
192-133 (este)	0 - 1000 mm	0,01 mm	0,07 mm

Artículos incluidos

Trazador de Altura con reloj y contador mecánico
Trazador con punta de metal duro (07ZA000)
Caja de fijación del trazador (05GZA300)
Certificado de inspección de fábrica

Preguntas frecuentes

Preguntas y Respuestas

¿Hasta qué altura mide el 192-133?

El 192-133 mide de 0 a 1000 mm desde el mármol, con graduación de 0,01 mm y EMPE de 0,07 mm. Es el mayor de los tres trazadores con reloj y contador mecánico vendidos aquí.

¿Qué verificar antes de instalar el 192-133?

Tres cosas: mármol con área suficiente para la base, espacio libre por encima de 1220 mm y dos personas para el posicionamiento, ya que el instrumento pesa 17,0 kg. Instrumento mal apoyado no entrega el EMPE declarado.

¿El 192-133 necesita pila o energía?

No. El 192-133 es totalmente mecánico: la lectura sale del reloj y de los dos contadores, sin electrónica, sin pila y sin salida de datos. Si su proceso necesita enviar la medición a la computadora, el modelo es otro, de la línea digital de la misma serie 192.

¿Qué quiere decir el EMPE de 0,07 mm del 192-133?

EMPE es el error máximo permitido: la mayor desviación que el instrumento puede presentar y aun así estar conforme. En el 192-133 es de 0,07 mm en todo el rango de 0 - 1000 mm, según la JIS B 7517:2018. Ese es el número que se compara con la tolerancia de la pieza, no la graduación de 0,01 mm.

¿Se puede poner a cero el 192-133 en medio del recorrido?

Sí, y es justamente lo que hace rápido al instrumento: el reloj y los dos contadores se ponen a cero con el trazador en cualquier posición. A partir de ahí toda lectura es diferencia respecto de ese punto.

¿El 192-133 necesita mármol de trazado?

Sí. El trazador mide altura desde la superficie donde se apoya la base, así que la exactitud de 0,07 mm solo se realiza sobre un mármol en buen estado. Base y mármol limpios, sin rebaba y sin polvo, son parte de la medición.
