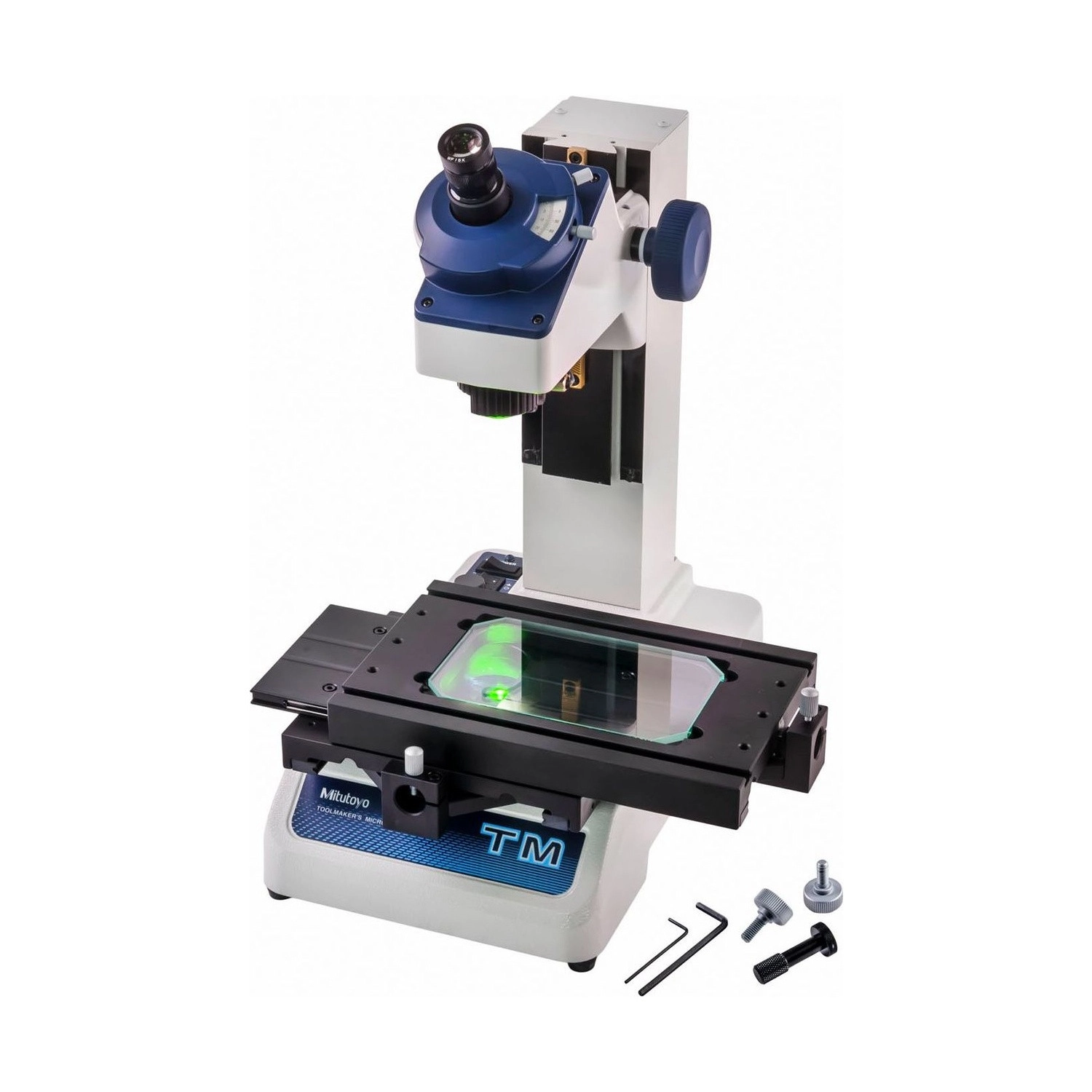

Microscopio de Medición TM-1005B - 176-819A

SKU: 176-819A

Solicita un Presupuesto

Loading gears animation

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

Microscopio de taller universal y compacto, de la serie 176, que se puede instalar en varios ambientes. El aumento estándar es de 30X, con ocular de 15X y objetivo de 2X, y llega de 20X a 200X con las lentes opcionales.

La mesa tiene recorrido de 100 × 50 mm, el mayor de la serie TM: para usar el recorrido completo en el eje largo, Mitutoyo indica el bloque patrón opcional de 50 mm, de preferencia cerámico. La mesa mide 240 × 152 mm, el vidrio útil 154 × 96 mm, y la pieza puede tener hasta 107 mm de altura y 5 kg.

El goniómetro, integrado al soporte del ocular, mide ángulo con graduación de 1° y lectura de 6', en 360°. La medición lineal se hace con cabezales micrométricos opcionales: con el cabezal digital, la resolución es de 0,001 mm. La iluminación de contorno y la de superficie usan LED blanco, con ajuste continuo de brillo.

Resumen técnico
  • Recorrido de 100 × 50 mm
  • Pieza de hasta 107 mm de altura
  • 30X de serie, de 20X a 200X
  • Goniómetro con lectura de 6'

Aspectos destacados del producto

Lo que distingue al 176-819A entre los microscopios de taller Mitutoyo.

Recorrido 100 × 50 mm

El mayor de la serie TM.

Goniómetro

Lectura de 6' en 360°.

20X a 200X

30X de serie.

LED blanco

Contorno y superficie.

Cabezal digital

0,001 mm, opcional.

Compacto

Se instala en varios ambientes.

Características principales

Lo que significa en la práctica cada dato del 176-819A.

  • 100 × 50 mm Recorrido de la mesa

    100 mm en el eje X, el doble del TM-505B, para un cabezal de 50 mm: la otra mitad se cubre con un bloque de 50 mm, que Mitutoyo indica de cerámica. En el eje Y, el recorrido es de 50 mm (catálogo 2024, pág. 10-7).

  • 107 mm Altura de la pieza

    107 mm de altura de pieza, 8 mm por debajo del TM-505B. A cambio, el vidrio útil llega a 154 mm en el eje largo, 58 mm más (catálogo 2024, pág. 10-7).

  • 30X Aumento

    30X de serie. Los extremos vienen de las lentes opcionales: el ocular de 10X con el objetivo de 2X da 20X, y el ocular de 20X con el objetivo de 10X, 200X (catálogo 2024, pág. 10-7).

  • 6' Lectura angular

    Graduación de 1° con lectura de 6', es decir, 0,1°. El cero ajustable permite empezar el conteo del ángulo en la arista que sirve de referencia (catálogo 2024, pág. 10-7).

  • 15 kg Peso

    15 kg, solo 1 kg más que el TM-505B, aun con la mesa de 240 × 152 mm, 88 mm más larga en el eje X (catálogo 2024, pág. 10-7).

¿Qué problemas resuelve este producto?

Situaciones de medición en las que el 176-819A es la elección correcta.

Desafío Medir longitudes mayores

El recorrido del cabezal micrométrico limita lo que se mide de una vez.

Solución

La mesa del TM-1005B tiene recorrido de 100 × 50 mm; el recorrido completo usa el bloque patrón opcional de 50 mm.

Desafío Medir el ángulo de una herramienta

Los ángulos de filos y chaflanes piden lectura angular directa en la imagen ampliada.

Solución

El goniómetro del TM-1005B está en el soporte del ocular, con lectura de 6' en 360°.

Desafío Leer la medida sin error de lectura

El cabezal analógico depende de la lectura del operador.

Solución

El TM-1005B acepta el cabezal micrométrico digital opcional, con resolución de 0,001 mm.

Desafío Contraste de la imagen

Una iluminación débil o mal regulada esconde el borde de la pieza.

Solución

El TM-1005B usa LED blanco en el contorno y en la superficie, con ajuste continuo y filtro verde en el contorno.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Marca: Mitutoyo
  • Serie: 176
  • Modelo: TM-1005B
  • Voltaje: 100 a 240 V CA, 50/60 Hz; consumo máximo de 4,2 W
  • Capacidad: Recorrido de 100 × 50 mm (el recorrido completo pide el bloque patrón opcional de 50 mm); pieza de hasta 107 mm de altura y 5 kg
  • Graduación / Graduado: Lineal: según el cabezal micrométrico opcional (0,001 mm con cabezal digital); angular: 6'
  • Tecnología: Óptica: tubo monocular, imagen erecta, iluminación LED blanca de contorno (con filtro verde) y oblicua de superficie
  • Notas y observaciones: Microscopio de taller TM-1005B, compacto, con goniómetro en el ocular (1°, lectura de 6', 360°). Ocular 15X y objetivo 2X estándar (30X), de 20X a 200X con lentes opcionales. Mesa de 240 × 152 mm, vidrio útil de 154 × 96 mm; 15 kg.

Detalles técnicos

Tubo óptico
Monocular, imagen erecta
Enfoque
Manual
Oculares
15X 176-116 (estándar); opcionales 10X 176-115 y 20X 176-117
Objetivos
2X 176-138 (estándar); opcionales 5X 176-139 y 10X 176-137
Vidrio de la mesa
154 × 96 mm útiles
Opcionales
Cabezales micrométricos digital o analógico, iluminador circular LED, bloque patrón de 50 mm

Funciones

Cómo usar el 176-819A
Preparar

Colocar la pieza en el vidrio de la mesa (154 × 96 mm útiles, hasta 5 kg).

Enfocar

Ajustar el enfoque manual y elegir el aumento, de 20X a 200X.

Iluminar

Regular el LED de contorno y el oblicuo de superficie en el ajuste continuo.

Medir

Leer distancias con los cabezales micrométricos y ángulos en el goniómetro del ocular.

Variantes de la serie

Microscopios de taller TM disponibles en la tienda

Código Modelo Recorrido de la mesa Altura máxima de la pieza
176-818D TM-505B 50 × 50 mm 115 mm
176-819A (este) TM-1005B 100 × 50 mm 107 mm

Artículos incluidos

  • Microscopio de taller TM-1005B (unidad principal)
  • Ocular 15X 176-116
  • Objetivo 2X 176-138
  • Goniómetro (lectura angular integrada)

Preguntas y Respuestas

¿Cuál es el recorrido de la mesa del TM-1005B (176-819A)?

100 × 50 mm; el recorrido completo en el eje largo pide el bloque patrón opcional de 50 mm, de preferencia cerámico. La mesa mide 240 × 152 mm y el vidrio útil 154 × 96 mm.

¿Cuál es el aumento del TM-1005B (176-819A)?

30X de serie, con ocular de 15X y objetivo de 2X. Con los oculares opcionales de 10X y 20X y los objetivos de 5X y 10X, va de 20X a 200X.

¿El TM-1005B (176-819A) viene con cabezal micrométrico?

No. Los cabezales son opcionales; con el digital, la resolución es de 0,001 mm y el recorrido de 50 mm, y también hay compatibilidad con cabezal analógico. La versión con cabezales digitales de fábrica es la TM-A1005B (176-821A).

¿Cómo mide ángulos el TM-1005B (176-819A)?

Con el goniómetro integrado al soporte del ocular, con graduación de 1°, lectura de 6', giro de 360° y cero ajustable.

¿Cuál es la pieza máxima en el TM-1005B (176-819A)?

Hasta 107 mm de altura y 5 kg sobre el vidrio de la mesa.

¿Cuál es la alimentación del TM-1005B (176-819A)?

100 a 240 V CA, 50/60 Hz, con consumo máximo de 4,2 W. La unidad principal pesa 15 kg.
