Proyector de Perfil PJ-P2010A Mesa de 200x100(mm) - serie PJ-Plus 302-802-10

Proyector de Perfil PJ-P2010A Mesa de 200x100(mm) - serie PJ-Plus 302-802-10 - Mitutoyo Tienda Oficial | Producto Original

Proyector de Perfil PJ-P2010A Mesa de 200x100(mm) - serie PJ-Plus 302-802-10

Name: Proyector de Perfil PJ-P2010A Mesa de 200x100(mm) - serie PJ-Plus 302-802-10
Brand: Mitutoyo
SKU: 302-802-10

SKU: 302-802-10

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

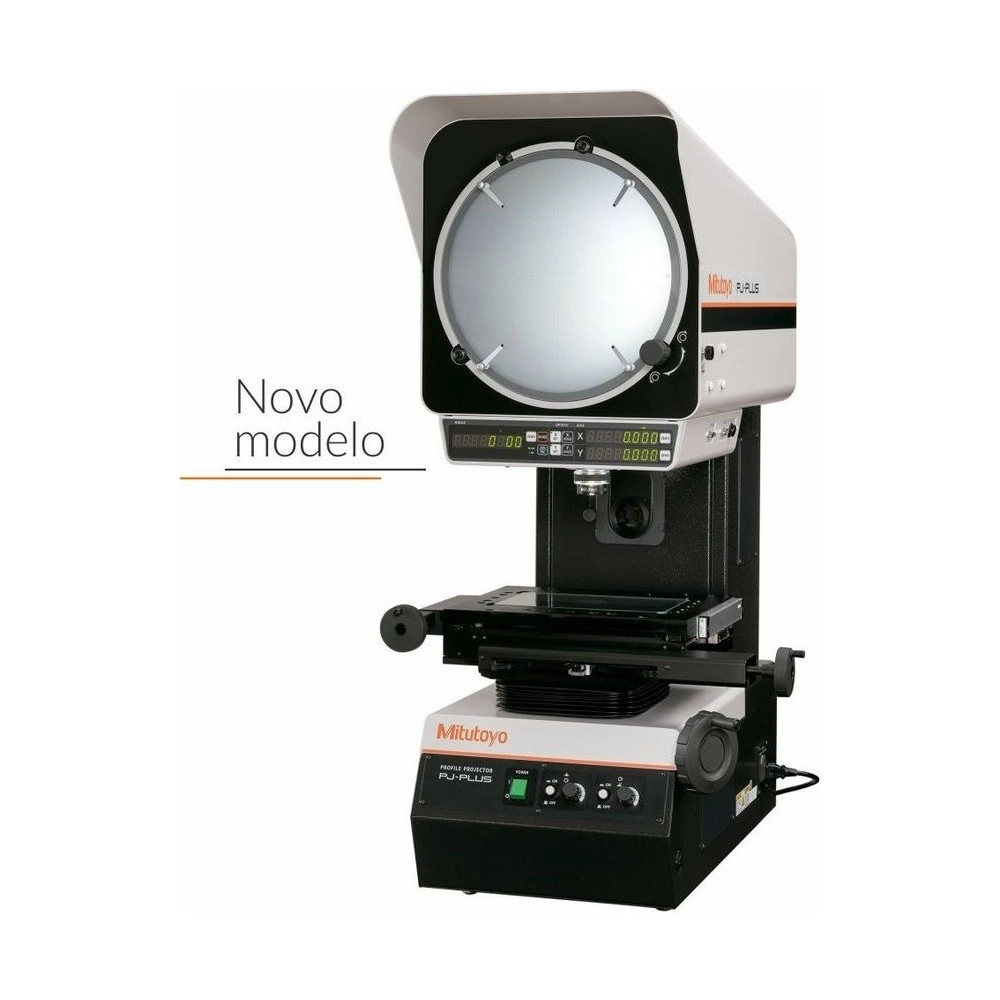

El Proyector de Perfiles PJ-PLUS PJ-P2010A Mitutoyo 302-802-10 es el proyector de perfiles hecho para operarse de forma intuitiva, incluso por quien tiene poca experiencia, con mesa de medición de 200 × 100 mm. Usa fuente de luz LED en lugar de la lámpara halógena y refrigeración sin ventilador, lo que da estabilidad de dimensión y ángulo en ambientes difíciles, como la línea de producción.

Con LED, el color de la imagen proyectada casi no cambia cuando se ajusta la intensidad de luz, y el ajuste de iluminación dejó las dos etapas fijas para ser un control variable. El resultado es una imagen más nítida, que cansa menos al operador. Sin ventilador, la niebla de aceite y el polvo no entran en la unidad.

La pantalla tiene diámetro efectivo de ø315 mm, giro de ±360° y lectura angular en 1' o 0,01°. El contador digital LED muestra X, Y y ángulo con resolución de 0,001 mm y envía los valores por la salida RS-232C. La mesa admite piezas de hasta 8 kg, sobre vidrio efectivo de 240 × 140 mm.

Mesa de 200 × 100 mm
Fuente de luz LED, cerca de 60 W
Sin ventilador: sin aceite ni polvo dentro
Contador con salida RS-232C

Diferenciales

Aspectos destacados del producto

Lo que distingue al 302-802-10 entre los proyectores de perfiles Mitutoyo.

Sin lámpara que se queme.

Aceite y polvo quedan fuera.

La imagen no cambia de color.

Ajuste fino de la iluminación.

Ángulo y X/Y legibles.

Hasta 8 kg.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 302-802-10.

200 × 100 mm Mesa

Recorrido X × Y.
ø315 mm Pantalla

Giro de ±360°.
0,001 mm Resolución

Contador X/Y.
60 W Consumo

Fuente LED.
118 kg Peso

Unidad principal.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 302-802-10 es la elección correcta.

Desafío Proyector en la línea de producción

La niebla de aceite y el polvo entran por el ventilador y ensucian lente, espejo y fuente de luz.

Solución

El PJ-P2010A no tiene ventilador: la suciedad queda fuera y el mantenimiento es menos frecuente.

Desafío Lámpara que se quema a mitad del turno

La lámpara halógena tiene vida corta y necesita cambio.

Solución

La fuente LED del PJ-P2010A tiene vida larga y consume cerca de 60 W.

Desafío Imagen que cambia de color con el brillo

Con halógena, la temperatura de color varía con la intensidad de luz.

Solución

Con LED, la imagen del PJ-P2010A casi no cambia de color al ajustar el brillo.

Desafío Operador sin experiencia

Los proyectores convencionales piden entrenamiento para posicionar, enfocar y leer.

Solución

El PJ-P2010A fue hecho para operarse de forma intuitiva, con contador LED grande y brillo variable.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 302
Modelo: PJ-P2010A
Imagen Proyectada: Invertida
Tela con transportador/Diámetro efectivo: ø315mm (12.4”)
Tela con transportador/Material de la tela: Vidrio con un lado opaco
Pantalla con transportador/Rotación de la pantalla: ±360° (El contador muestra ±370°)
Tela con transportador/Lectura de ángulo: Contador digital (LED), Conmutación modo ABS/INC, Reset
Tela con transportador/Resolución: 1' o 0,01° (Seleccionable)
Tela con transportador/Línea de referencia: 90°, líneas sólidas
Lentes Objetivas/Aumento: 10X (accesorio estándar), 20X, 50X y 100X; espejo semirreflector externo para iluminación de superficie (solo 10X y 20X)
Lentes Objetivas/Tipo de montura: Bayoneta
Exactitud de ampliación/Contorno: Menos de ±0,1% del aumento nominal
Exactitud de ampliación/Superficie: Menos de ±0,15 % de la ampliación nominal
Iluminación/Contorno: LED blanco, telecéntrica, con ajuste de brillo variable
Iluminación/Superficie: LED blanco, con lente condensadora ajustable y ajuste de brillo variable
Resolución para el contador X/Y.: 0,001mm/.0001”
Mesa de medición (X×Y): 200×100mm
Notas y observaciones: Proyector de perfiles PJ-PLUS PJ-P2010A con fuente de luz LED y refrigeración sin ventilador, que evita la entrada de niebla de aceite y polvo. Mesa de 200 × 100 mm, carga de hasta 8 kg; 118 kg; 60 W; 100 a 240 V CA.

Detalles técnicos

Vidrio de la mesa: 240 × 140 mm efectivos
Liberación rápida: Ejes X e Y
Panel lateral: Conectores OPTOEYE, SERIAL y EXT.LOAD
Opcionales: Espejo de reflexión oblicua 172-229 (10X) y 172-230 (20X), filtro verde, mesa giratoria, iluminador circular LED 172-502

Funciones

Cómo usar el 302-802-10

Posicionar

Colocar la pieza en la mesa de 200 × 100 mm y moverla con la liberación rápida de los ejes X e Y.

Iluminar

Ajustar el brillo del contorno y de la superficie en el control variable, según la textura y el color de la pieza.

Medir

Alinear los bordes en la línea de referencia y leer X, Y y ángulo en el contador LED.

Registrar

Poner a cero o invertir la dirección en el contador y enviar los valores por RS-232C.

Transmisión de datos

El contador digital del PJ-P2010A envía cada valor de ángulo y de X/Y por la salida RS-232C. El panel lateral tiene los conectores OPTOEYE, SERIAL y EXT.LOAD. Los accesorios de abajo son los que indica el folleto FVP-232. Todos son opcionales.

Procesamiento 2D: QM-Data200 tipo base 264-160-11 o tipo brazo 264-161-11, con el cable RS-232C cruzado 12AAA807
Detección de borde: OPTOEYE 200 332-161, con el detector de conexión 12AAE671
Gestión de datos: MeasurLink, en un PC
Pedal: 12AAA846

Variantes de la serie

Proyectores de perfiles disponibles en la tienda

Código	Modelo	Mesa (X × Y)	Destacado
302-801-10	PJ-P1010A	100 × 100 mm	LED
302-802-10 (este)	PJ-P2010A	200 × 100 mm	LED
303-716-13	PJ-H30A1010B	100 × 100 mm	Halógena, escala lineal
303-717-13	PJ-H30A2010B	200 × 100 mm	Halógena, escala lineal
172-868-11	PH-3515F	254 × 152 mm	Mesa para 45 kg

Artículos incluidos

Proyector de perfiles PJ-P2010A (unidad principal con mesa de medición)
Lente de proyección 10X

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es el tamaño de la mesa del PJ-P2010A (302-802-10)?

200 × 100 mm de recorrido X × Y, con vidrio efectivo de 240 × 140 mm y carga máxima de 8 kg.

¿Qué lentes usa el PJ-P2010A (302-802-10)?

La lente de 10X viene como accesorio estándar; las de 20X, 50X y 100X son opcionales, con montura de bayoneta. Hay espejo semirreflector externo para iluminación de superficie solo en las de 10X y 20X.

¿Cuál es la exactitud de aumento del PJ-P2010A (302-802-10)?

±0,1% o menos del aumento nominal en la iluminación de contorno y ±0,15% o menos en la de superficie.

¿El PJ-P2010A (302-802-10) necesita cambiar lámpara?

No como los modelos halógenos: la iluminación de contorno y la de superficie usan LED blanco, de vida larga.

¿El PJ-P2010A (302-802-10) envía los resultados a la computadora?

Sí. El contador digital envía cada valor por la salida RS-232C, y con el QM-Data200 opcional la medición 2D se hace en la unidad de procesamiento.

¿Cuál es la alimentación del PJ-P2010A (302-802-10)?

100 a 240 V CA, 50/60 Hz, con consumo de 60 W. La unidad principal pesa 118 kg.
