Proyector de Perfil - PJ-H30A-1010B in/mm - Mesa de 100x100(mm) - 303-716-13

Proyector de Perfil - PJ-H30A-1010B in/mm - Mesa de 100x100(mm) - 303-716-13 - Mitutoyo Tienda Oficial | Producto Original

Proyector de Perfil - PJ-H30A-1010B in/mm - Mesa de 100x100(mm) - 303-716-13

Name: Proyector de Perfil - PJ-H30A-1010B in/mm - Mesa de 100x100(mm) - 303-716-13
Brand: Mitutoyo
SKU: 303-716-13

SKU: 303-716-13

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

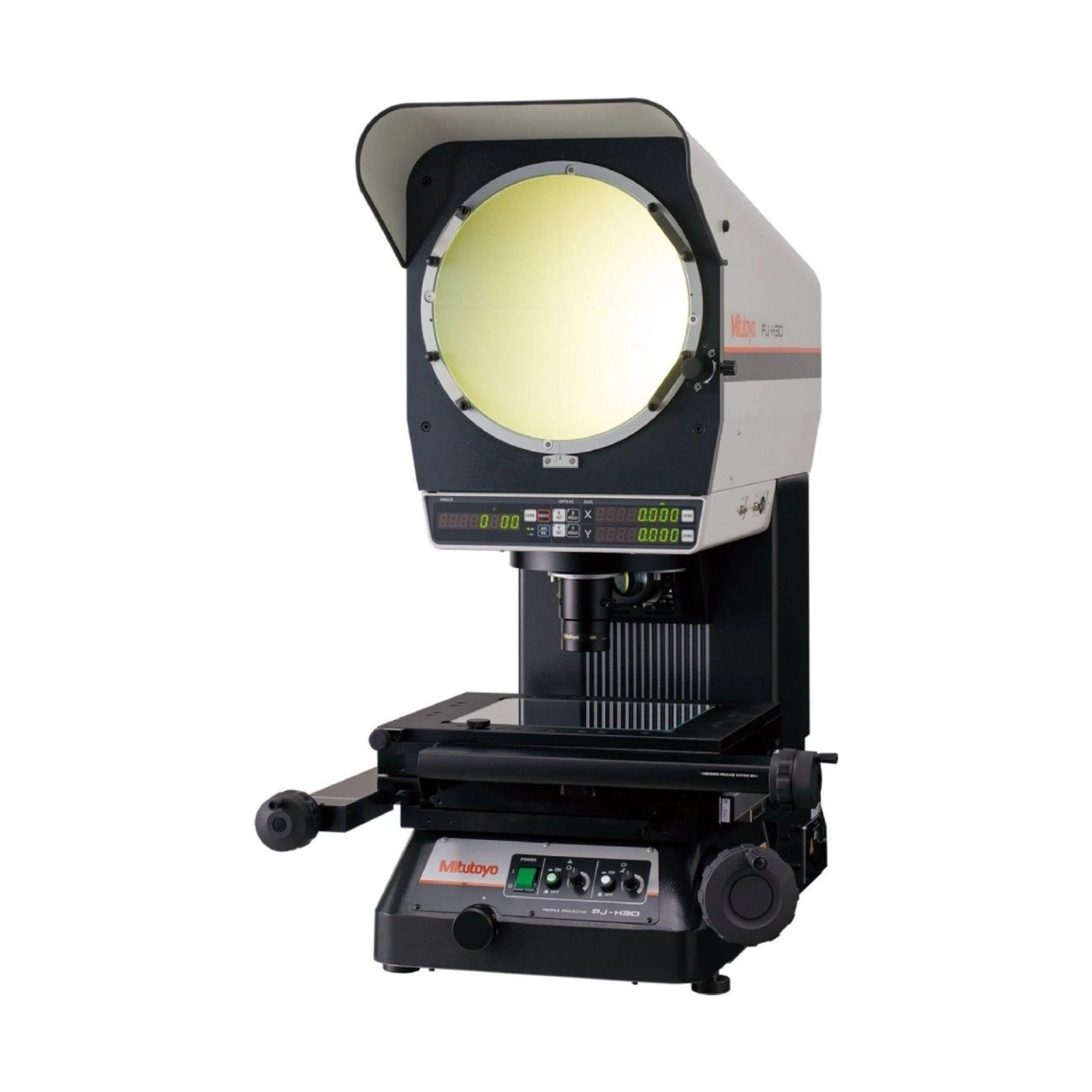

El Proyector de Perfiles PJ-H30 PJ-H30A1010B Mitutoyo 303-716-13 es de la serie PJ-H30, el modelo de punta de los proyectores PJ, con imágenes proyectadas de brillo y nitidez y unidad principal de alta rigidez con escala lineal. Esta versión tiene mesa de 100 × 100 mm, enfoque manual y contador en mm y pulgadas.

La exactitud de medición en los ejes X e Y es de (3+0,02L) µm, por el método de la JIS B 7184, en todos los tamaños de mesa. Por eso el PJ-H30 hace, además de la observación de contorno y la inspección comparativa, medición bidimensional con alta exactitud.

La torreta de lentes gira sobre rodamientos de baja fricción y usa montura de bayoneta. La pantalla tiene ø306 mm e imagen erecta, y la caja de la lámpara halógena de 24 V y 150 W sale por fuera, para un cambio rápido incluso con la lámpara caliente. La mesa tiene superficie de 300 × 240 mm y vidrio efectivo de 180 × 150 mm.

Exactitud de (3+0,02L) µm en X e Y
Mesa de 100 × 100 mm
Torreta de lentes en bayoneta
Iluminación vertical y oblicua de serie

Diferenciales

Aspectos destacados del producto

Lo que distingue al 303-716-13 entre los proyectores de perfiles Mitutoyo.

Exactitud de (3+0,02L) µm.

Pantalla de ø306 mm.

Colores fieles, pieza en 3D.

Rodamientos y bayoneta.

Cambio rápido, incluso caliente.

Liberación rápida en X e Y.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 303-716-13.

100 × 100 mm Mesa

Recorrido X × Y.
(3+0,02L) µm Exactitud XY

L = longitud (mm).
ø306 mm Pantalla

Imagen erecta.
105 mm Altura de la pieza

Máxima.
420 W Consumo

Aproximado.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 303-716-13 es la elección correcta.

Desafío Medir, no solo comparar

Muchos proyectores sirven para observar contorno y comparar con plantilla, pero no para medir con exactitud.

Solución

El PJ-H30A1010B tiene escala lineal y exactitud de (3+0,02L) µm en X e Y.

Desafío Ver detalles en relieve

Solo la luz de contorno no muestra la superficie de la pieza.

Solución

La iluminación vertical y oblicua de serie del PJ-H30A1010B muestra la pieza en tres dimensiones, con buena reproducibilidad de colores.

Desafío Lámpara que se quema durante la inspección

Después de quemarse, la lámpara queda demasiado caliente para cambiarla.

Solución

En el PJ-H30A1010B la caja de la lámpara sale por fuera, y la inspección puede continuar.

Desafío Cambiar de aumento a cada rato

Cambiar la lente de proyección a mano interrumpe la medición.

Solución

La torreta del PJ-H30A1010B gira sobre rodamientos de baja fricción, con lentes en bayoneta.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Marca: Mitutoyo
Serie: 303
Modelo: PJ-H30A1010B
Imagen Proyectada: Derecha
Tela con transportador/Diámetro efectivo: ø 306mm (12”)
Tela con transportador/Material de la tela: Vidrio con un lado opaco
Pantalla con transportador/Rotación de la pantalla: ±360° (El contador muestra ±370°)
Tela con transportador/Lectura de ángulo: Contador digital (LED), Conmutación modo ABS/INC, Reset
Tela con transportador/Resolución: 1' o 0,01° (Seleccionable)
Tela con transportador/Línea de referencia: Líneas sólidas
Lentes Objetivas/Aumento: 10X (Accesorio estándar), Opcional: 5X, 20X, 50X, 100X Espejo de media reflexión para iluminación de superficie integrado, Lentes parfocales.
Lentes Objetivas/Tipo de montura: Bayoneta, Torreta de 3 posiciones
Exactitud de ampliación/Contorno: Menos de ±0,1% del aumento nominal
Exactitud de ampliación/Superficie: Menos de ±0,15 % de la ampliación nominal
Iluminación/Contorno: Lámpara halógena (24V, 150W) (No.515530) Zoom telecéntrico, Potenciómetro de luminosidad, Filtro de absorción de calor, Ventilador de refrigeración.
Iluminación/Superficie: Lámpara halógena (24V, 150W) (No.515530) Zoom telecéntrico, Selector de brillo de 2 fases (Alto/Bajo), Filtro de absorción de calor, Ventilador de refrigeración.
Resolución para el contador X/Y.: 0,001mm/.0001”
Mesa de medición (X×Y): 100×100mm
Exactitud: (3+0.02L)μm L: Longitud (mm)
Notas y observaciones: Proyector de perfiles PJ-H30 PJ-H30A1010B, enfoque manual, contador en mm y pulgadas. Mesa de 100 × 100 mm con exactitud de (3+0,02L) µm. Torreta de lentes con montura de bayoneta; iluminación halógena de 24 V y 150 W; aprox. 420 W.

Detalles técnicos

Mesa: Superficie de 300 × 240 mm, vidrio efectivo de 180 × 150 mm
Enfoque: Manual, manija oblicua
Lámpara: Caja de cambio rápido, por fuera
Panel lateral: Conectores OPTOEYE, SERIAL y EXT.LOAD
Opcionales: Lente 10X con montura C 172-500 (cámara), iluminador circular LED 172-501

Funciones

Cómo usar el 303-716-13

Posicionar

Colocar la pieza en la mesa y moverla con la manija, usando la liberación rápida en X e Y.

Enfocar

Girar la manija de enfoque oblicua, de pie o sentado.

Iluminar

Elegir contorno, luz vertical u oblicua y ajustar el brillo de forma continua.

Medir

Leer X, Y y ángulo en el contador LED y enviar por RS-232C.

Transmisión de datos

El contador digital del PJ-H30A1010B envía cada valor de ángulo y de X/Y por la salida RS-232C. El panel lateral tiene los conectores OPTOEYE, SERIAL y EXT.LOAD. Los accesorios de abajo son los que indica el folleto FVP-232. Todos son opcionales.

Procesamiento 2D: QM-Data200 tipo base 264-160-11 o tipo brazo 264-161-11, con el cable RS-232C cruzado 12AAA807
Detección de borde: OPTOEYE 200 332-161, con el detector de conexión 12AAE671
Gestión de datos: MeasurLink, en un PC

Variantes de la serie

Proyectores de perfiles disponibles en la tienda

Código	Modelo	Mesa (X × Y)	Destacado
302-801-10	PJ-P1010A	100 × 100 mm	LED
302-802-10	PJ-P2010A	200 × 100 mm	LED
303-716-13 (este)	PJ-H30A1010B	100 × 100 mm	Halógena, escala lineal
303-717-13	PJ-H30A2010B	200 × 100 mm	Halógena, escala lineal
172-868-11	PH-3515F	254 × 152 mm	Mesa para 45 kg

Artículos incluidos

Proyector de perfiles PJ-H30A1010B (unidad principal con mesa de medición)
Lente de proyección 10X

Preguntas frecuentes

Preguntas y Respuestas

¿Qué diferencia al PJ-H30A1010B (303-716-13) en la serie PJ?

Es de la PJ-H30, el modelo de punta: imagen brillante y nítida, unidad de alta rigidez con escala lineal y exactitud de (3+0,02L) µm en X e Y.

¿Cuál es la mesa del PJ-H30A1010B (303-716-13)?

100 × 100 mm de recorrido, superficie de 300 × 240 mm y vidrio efectivo de 180 × 150 mm, con liberación rápida en X e Y.

¿Qué lentes usa el PJ-H30A1010B (303-716-13)?

La de 10X viene como estándar; las de 5X, 20X, 50X y 100X son opcionales, parfocales y en bayoneta, en una torreta de 3 posiciones.

¿Cómo es el enfoque del PJ-H30A1010B (303-716-13)?

Manual, con manija oblicua que permite operar de pie o sentado. Las versiones PJ-H30D tienen enfoque motorizado.

¿El PJ-H30A1010B (303-716-13) envía los datos?

Sí. El contador digital LED, con resolución de 0,001 mm o 0,0001 pulg, envía cada valor por la salida RS-232C.

¿Cuál es la iluminación del PJ-H30A1010B (303-716-13)?

Lámpara halógena de 24 V y 150 W en el contorno y en la superficie, con ajuste continuo de brillo y arranque suave; el consumo es de cerca de 420 W.
