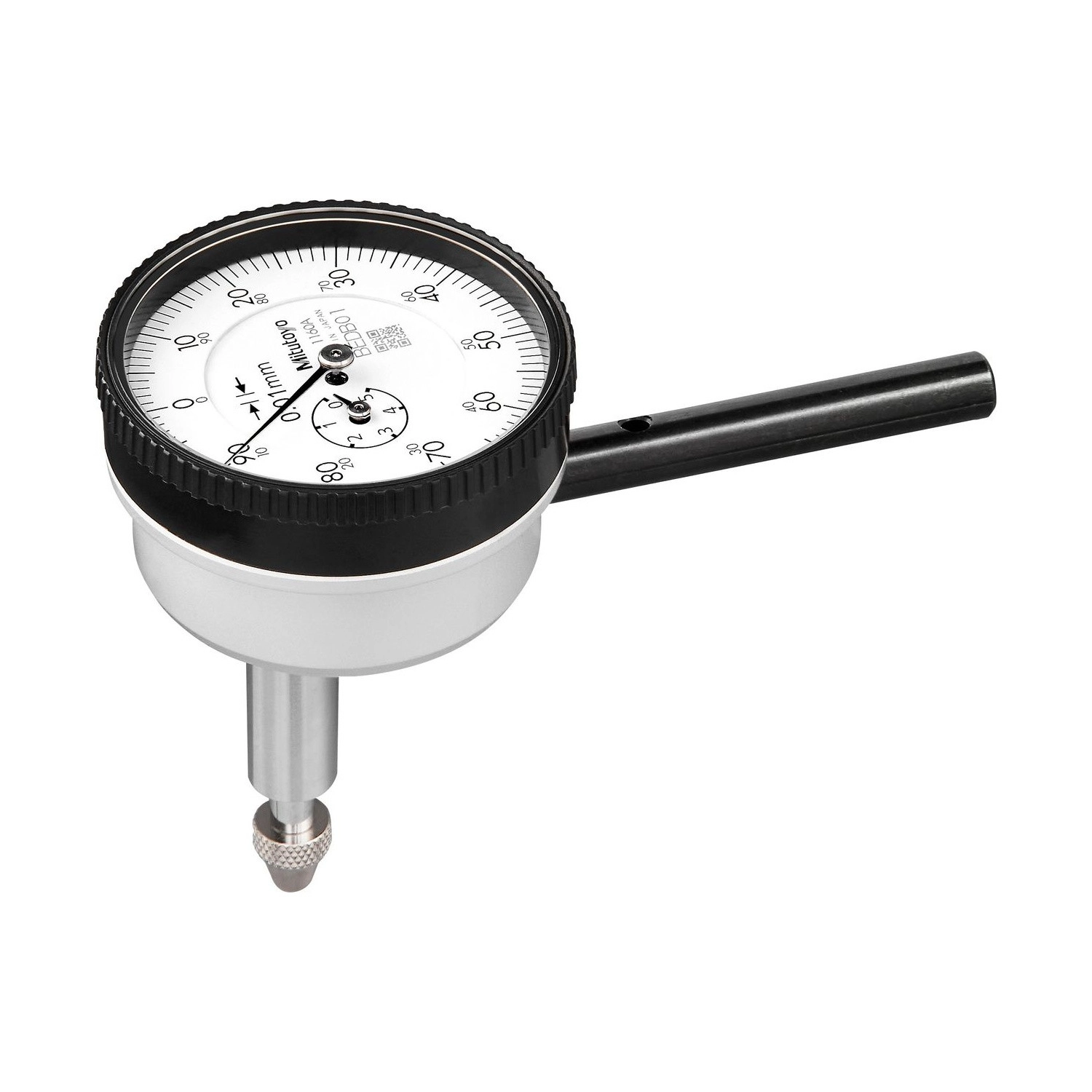

Reloj Comparador con Husillo Perpendicular 5mm 0,01mm 1160A

Reloj Comparador con Husillo Perpendicular 5mm 0,01mm 1160A

Name: Reloj Comparador con Husillo Perpendicular 5mm 0,01mm 1160A
Brand: Mitutoyo
SKU: 1160A

SKU: 1160A

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

El Reloj Comparador Analógico Mitutoyo 1160A es el modelo de husillo perpendicular "T" de la Serie 1: el husillo sale por detrás de la carátula, y no por abajo, así que el reloj mide con la carátula de frente al operador. Está indicado para montaje en la mesa de la máquina durante la nivelación, en dispositivos de inspección y donde el reloj común es difícil de leer. Mide 5 mm con graduación de 0,01 mm.

El error máximo permitido en todo el recorrido es de 0,016 mm, con histéresis de 0,004 mm y repetibilidad de 0,003 mm. La escala es continua, ±0-100, a 1 mm por vuelta, y la fuerza de medición es de hasta 1,4 N.

La fijación se hace con una barra de sujeción, accesorio opcional del catálogo en ø6, ø6,35 u ø8 mm. La traba del aro no se puede usar en este modelo. Incluye certificado de inspección con los datos de fábrica.

Intervalo 5 mm · graduación 0,01 mm
Error máximo 0,016 mm · repetibilidad 0,003 mm
Husillo perpendicular "T", carátula de frente
Fijación con barra · 80 g sin la barra

Diferenciales

Destacados del producto

Lo que distingue al 1160A dentro de la Serie 1.

El husillo sale por detrás, y la carátula queda de frente a quien lee.

Para montaje en la mesa de la máquina y en dispositivos de inspección.

Cinco vueltas de la aguja a 1 mm cada una.

En todo el recorrido, con 0,008 mm en una décima de vuelta.

ø6, ø6,35 u ø8 mm, según el soporte disponible.

Liviano para quedar sujeto en la mesa o en el cabezal de la máquina.

Especificaciones

Características principales

Qué significa en la práctica cada número del 1160A.

Perpendicular "T" HUSILLO

El husillo trabaja a 90° del reloj común: sale por la parte trasera. Así la carátula queda hacia el operador mientras la punta toca la superficie.
Nivelación e inspección APLICACIÓN

El catálogo indica el modelo para montar en la mesa de la máquina durante la nivelación, en dispositivos de inspección y donde el reloj común es difícil de leer.
0,016 mm en todo el recorrido ERROR MÁXIMO

En una vuelta el límite es de 0,014 mm y en una décima de vuelta, 0,008 mm.
Barra de sujeción FIJACIÓN

La fijación prevista en el catálogo es por la barra, vendida por separado en tres diámetros y dos longitudes.
Continua, ±0-100 ESCALA

Cuenta de 0 a 100 en los dos sentidos, a 1 mm por vuelta.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 1160A es la elección correcta.

Desafío Carátula orientada hacia el lado equivocado

Con el reloj común montado para tocar una superficie vertical o la mesa, la carátula queda de lado o hacia arriba, y el operador se contorsiona para leer.

Solución

En el 1160A el husillo sale por detrás, así que la punta toca la superficie y la carátula queda de frente a quien lee.

Desafío Nivelación de la mesa de la máquina

Para nivelar la mesa, el reloj debe quedar sujeto en el cabezal y recorrer la superficie con lectura fácil a lo largo del trayecto.

Solución

El catálogo indica el 1160A precisamente para montaje en la mesa de la máquina durante la nivelación, con la barra de sujeción.

Desafío Dispositivo de inspección sin espacio abajo

Cuando no hay espacio debajo de la carátula para el husillo del reloj común, el montaje se vuelve una adaptación.

Solución

Con el husillo perpendicular, el 1160A toca la superficie por detrás de la carátula y cambia la orientación del montaje sin adaptaciones.

Desafío Soporte con diámetro diferente

Cada máquina tiene un soporte, y no siempre el agujero es el mismo.

Solución

La barra de sujeción del 1160A existe en ø6, ø6,35 y ø8 mm, en 42 u 81 mm de longitud.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: Serie 1
Fuerza de medición: 1,4N o menor
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-5mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,016mm
Protección IP: Sin protección
Tecnología: Analógico
Diámetro del vástago: 8mm
Histéresis: 0,004mm
Repetibilidad: 0,003mm
Lectura de la escala: ±0-100

Detalles técnicos

Modelo: Serie 1, husillo perpendicular "T" (back plunger)
Aro: ø40 mm
Masa: 80 g, sin la barra de sujeción
Fijación: Barra de sujeción opcional: ø6 mm (42 u 81 mm), ø6,35 mm (42 u 81 mm) u ø8 mm (42 u 81 mm)
Traba del aro: No se puede usar en este modelo
Tope del husillo: La punta de contacto estándar funciona como tope del final de recorrido superior
Error de indicación por tramo: 0,008 mm en 1/10 de vuelta, 0,012 mm en media vuelta y 0,014 mm en una vuelta
Construcción: Resistente al aceite y al agua, husillo de acero inoxidable templado y engranaje principal de material resistente al desgaste y a la deformación
Punta de contacto: Carburo, rosca M2,5 × 0,45
Carátula: Revestimiento antirreflejo y duro, resistente a rayaduras y productos químicos
Norma de inspección: JIS B 7503:2017, con la punta de contacto hacia abajo
Temperatura de uso: 0 °C a 40 °C, humedad relativa de 30% a 70% sin condensación
Certificado: Certificado de inspección con los datos de fábrica
Documento de referencia: Catálogo general Mitutoyo p2025, págs. 07-61 y 07-62 (Serie 1, husillo perpendicular)

Variaciones de la serie

Otros modelos de la Serie 1 disponibles en la tienda

Código	Tapa trasera	Intervalo	Resolución	Diferencial
1044A	Con oreja	5 mm	0,01 mm	Escala continua ±0-100
1044AB	Sin oreja (plana)	5 mm	0,01 mm	Escala continua ±0-100
1044A-60	Con oreja	5 mm	0,01 mm	Sellado IP63
1045A	Con oreja	5 mm	0,01 mm	Escala balanceada 0-50-0
1160A (este)	No se aplica	5 mm	0,01 mm	Husillo perpendicular "T"

Artículos incluidos

Reloj comparador analógico 1160A
Punta de contacto de carburo, rosca M2,5 × 0,45
Certificado de inspección de fábrica
Manual del usuario

Preguntas frecuentes

Preguntas y Respuestas

¿Qué es el reloj comparador de husillo perpendicular 1160A?

Es el reloj en el que el husillo sale por la parte trasera, a 90° del común. La punta toca la superficie y la carátula queda de frente al operador. Mitutoyo llama al modelo "T" o back plunger.

¿Dónde se usa más el comparador 1160A?

Según el catálogo, en montaje en la mesa de la máquina durante la nivelación, en dispositivos de inspección y en cualquier lugar donde el reloj común es difícil de leer.

¿Cómo fijar el reloj 1160A?

Con la barra de sujeción, que es un accesorio opcional en ø6, ø6,35 u ø8 mm, con 42 u 81 mm de longitud. La barra no viene con el reloj y la traba del aro no sirve en este modelo.

¿Puedo cambiar la punta de contacto del 1160A?

Sí, pero la punta estándar también es el tope del final de recorrido. Si usa una punta con conector de hasta ø7 mm, coloque una arandela de ø7 mm exterior, ø3 mm interior y cerca de 0,5 mm de espesor sobre ella, como indica el catálogo.

¿Cómo conservar el husillo del 1160A?

Límpielo con un paño seco o humedecido con alcohol y no lo lubrique. Mueva el husillo sin prisa y sin aplicar fuerza lateral, como indica el manual.
