Reloj Comparador Modelo Compacto 5mm 0,01mm 1045A

Reloj Comparador Modelo Compacto 5mm 0,01mm 1045A

Name: Reloj Comparador Modelo Compacto 5mm 0,01mm 1045A
Brand: Mitutoyo
SKU: 1045A

SKU: 1045A

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

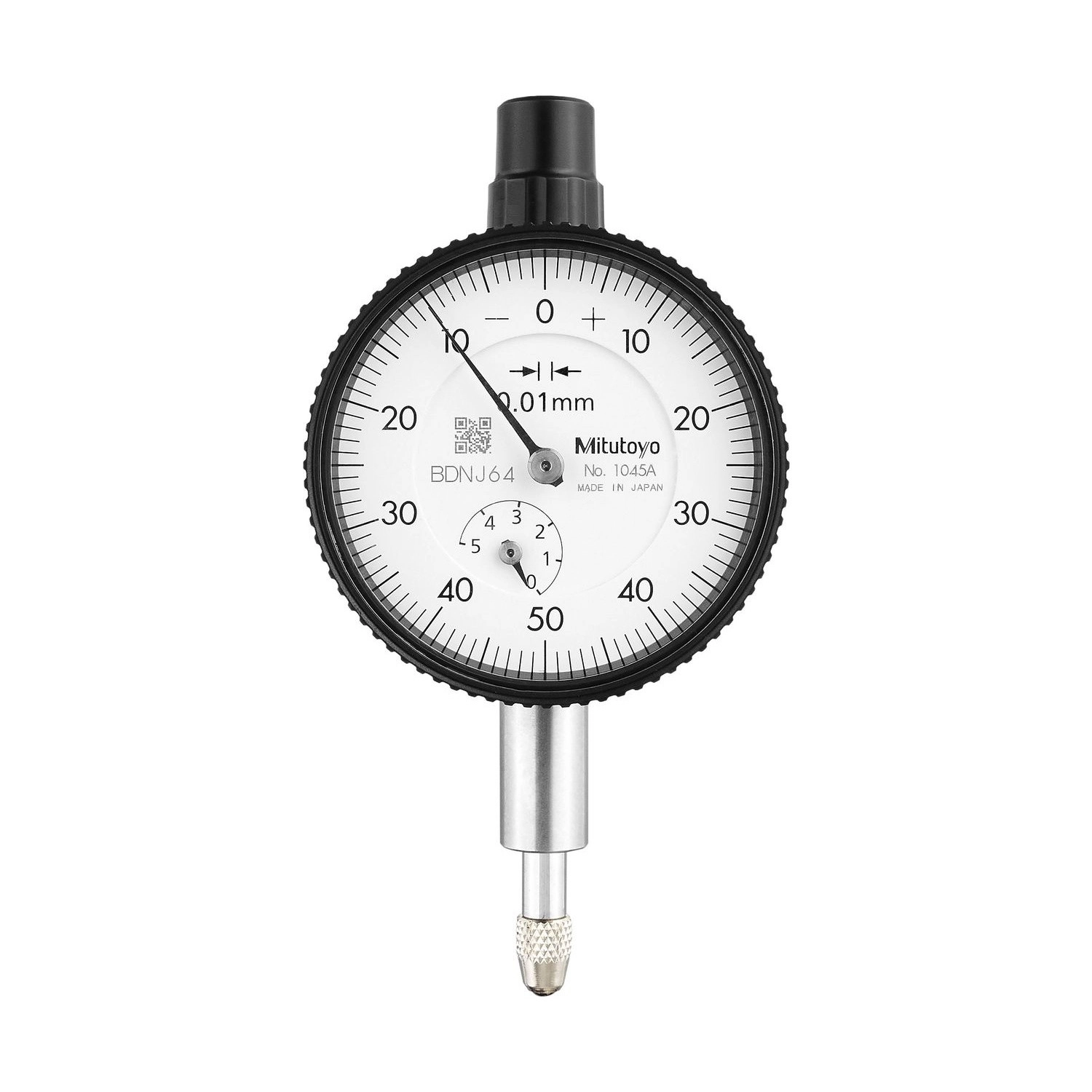

El Reloj Comparador Analógico Mitutoyo 1045A es el compacto de la Serie 1 con escala balanceada 0-50-0: el cero queda arriba en la carátula y la cuenta crece hacia los dos lados, lo que muestra al instante si la pieza está por encima o por debajo de la referencia. Tiene aro de ø40 mm y mide 5 mm con graduación de 0,01 mm.

El error máximo permitido en todo el recorrido es de 0,013 mm, con histéresis de 0,004 mm y repetibilidad de 0,003 mm. La fuerza de medición es de hasta 1,4 N y la tapa trasera es con oreja.

La construcción es resistente al aceite y al agua, con husillo de acero inoxidable templado, punta de contacto de carburo y carátula con revestimiento antirreflejo. Incluye certificado de inspección con los datos de fábrica.

Intervalo 5 mm · graduación 0,01 mm
Error máximo 0,013 mm · repetibilidad 0,003 mm
Escala balanceada 0-50-0, lectura ± desde el cero
Aro compacto de ø40 mm · tapa con oreja

Diferenciales

Destacados del producto

Lo que distingue al 1045A dentro de la Serie 1.

El cero arriba y la cuenta hacia los dos lados, como la tolerancia ±.

La lectura de desviación en el tamaño compacto de la Serie 1.

En todo el recorrido, con 0,008 mm en una décima de vuelta.

Cinco vueltas de la aguja para posicionar el cero y medir.

Fijación con tornillo para mantener el cero en su posición.

Resiste el desgaste del contacto repetido en la inspección de lotes.

Especificaciones

Características principales

Qué significa en la práctica cada número del 1045A.

Balanceada, 0-50-0 ESCALA

Los números parten del cero y crecen hacia los dos lados hasta 50. El operador lee la desviación con signo sin restar nada.
Tolerancia bilateral APLICACIÓN

Es la escala natural para una cota con tolerancia ±, verificada contra una pieza patrón puesta a cero.
0,013 mm en todo el recorrido ERROR MÁXIMO

Cerca del cero, donde ocurre la verificación de desviación, el límite es de 0,008 mm en una décima de vuelta.
5 mm a 1 mm por vuelta INTERVALO

Recorrido de sobra para apoyar, poner a cero y leer la desviación de la pieza.
Aro de ø40 mm TAMAÑO

El compacto de la Serie 1, para el dispositivo de inspección con poco espacio.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 1045A es la elección correcta.

Desafío Error de signo al leer la desviación

En la escala continua el operador debe hacer la cuenta para saber si la pieza quedó por encima o por debajo del patrón, y el signo se pierde.

Solución

En la escala balanceada 0-50-0 del 1045A, el lado del cero hacia donde va la aguja ya indica el signo de la desviación.

Desafío Inspección de lotes contra pieza patrón

Poner a cero en el patrón y verificar decenas de piezas exige lectura rápida, sin cuentas mentales en cada una.

Solución

El 1045A se pone a cero en el patrón y muestra cada pieza como desviación simétrica, tal como la tolerancia está en el plano.

Desafío Puesto de inspección estrecho

El dispositivo de verificación tiene varios puntos y poco espacio para el aro de tamaño estándar.

Solución

El 1045A trae la escala balanceada en el aro de ø40 mm de la Serie 1.

Desafío Cero que se mueve con la vibración

Si el reloj gira en el soporte, la referencia se pierde y todo el lote debe verificarse de nuevo.

Solución

La oreja de la tapa trasera del 1045A acepta tornillo y mantiene el instrumento fijo después de ponerlo a cero.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: Serie 1
Fuerza de medición: 1,4N o menor
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-5mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,013mm
Protección IP: Sin protección
Tecnología: Analógico
Tapa trasera: Con oreja
Diámetro del vástago: 8mm
Histéresis: 0,004mm
Repetibilidad: 0,003mm
Lectura de la escala: 0-50-0

Detalles técnicos

Modelo: Serie 1, tamaño pequeño, escala balanceada
Tipo de escala: Balanceada: 50 divisiones a cada lado del cero, a 1 mm por vuelta
Aro: ø40 mm, el tamaño pequeño de la línea Mitutoyo
Fijación: Por la oreja de la tapa trasera o por el cañón de ø8 mm
Error de indicación por tramo: 0,008 mm en 1/10 de vuelta, 0,010 mm en media vuelta y 0,011 mm en una vuelta
Construcción: Resistente al aceite y al agua, husillo de acero inoxidable templado y engranaje principal de material resistente al desgaste y a la deformación
Punta de contacto: Carburo, rosca M2,5 × 0,45
Carátula: Revestimiento antirreflejo y duro, resistente a rayaduras y productos químicos
Norma de inspección: JIS B 7503:2017, con la punta de contacto hacia abajo
Temperatura de uso: 0 °C a 40 °C, humedad relativa de 30% a 70% sin condensación
Certificado: Certificado de inspección con los datos de fábrica
Documento de referencia: Catálogo general Mitutoyo p2025, págs. 07-48 a 07-50 (Serie 1, tamaño pequeño)

Variaciones de la serie

Otros modelos de la Serie 1 disponibles en la tienda

Código	Tapa trasera	Intervalo	Resolución	Diferencial
1044A	Con oreja	5 mm	0,01 mm	Escala continua ±0-100
1044AB	Sin oreja (plana)	5 mm	0,01 mm	Escala continua ±0-100
1044A-60	Con oreja	5 mm	0,01 mm	Sellado IP63
1045A (este)	Con oreja	5 mm	0,01 mm	Escala balanceada 0-50-0
1160A	No se aplica	5 mm	0,01 mm	Husillo perpendicular "T"

Artículos incluidos

Reloj comparador analógico 1045A
Punta de contacto de carburo, rosca M2,5 × 0,45
Certificado de inspección de fábrica
Manual del usuario

Preguntas frecuentes

Preguntas y Respuestas

¿Qué es la escala balanceada del reloj comparador 1045A?

Es la escala 0-50-0: el cero queda arriba y los números crecen hacia los dos lados hasta 50. Muestra la desviación con signo, por encima o por debajo de la referencia.

¿Cuándo elegir el 1045A en lugar del 1044A?

Cuando la medición es de desviación alrededor de un patrón, con tolerancia ±. Para medir desplazamiento de un punto a otro, la escala continua ±0-100 del 1044A es más directa.

¿Cómo poner a cero el comparador 1045A en el patrón?

Apoye la punta en el patrón con algo de precarga, gire el aro hasta que el cero quede bajo la aguja y verifique el retorno del husillo. Después, cada pieza aparece como desviación hacia un lado o hacia el otro.

¿El 1045A requiere cuidado con la temperatura?

Sí, cuando el ambiente varía mucho. El manual recomienda verificar el cero con frecuencia en un patrón, y el rango de uso es de 0 °C a 40 °C.

¿Cada cuánto inspeccionar el reloj 1045A?

El manual no fija un plazo: recomienda inspección periódica según la frecuencia, las condiciones y el método de uso, usando el certificado de inspección como referencia.
