Sobre el producto

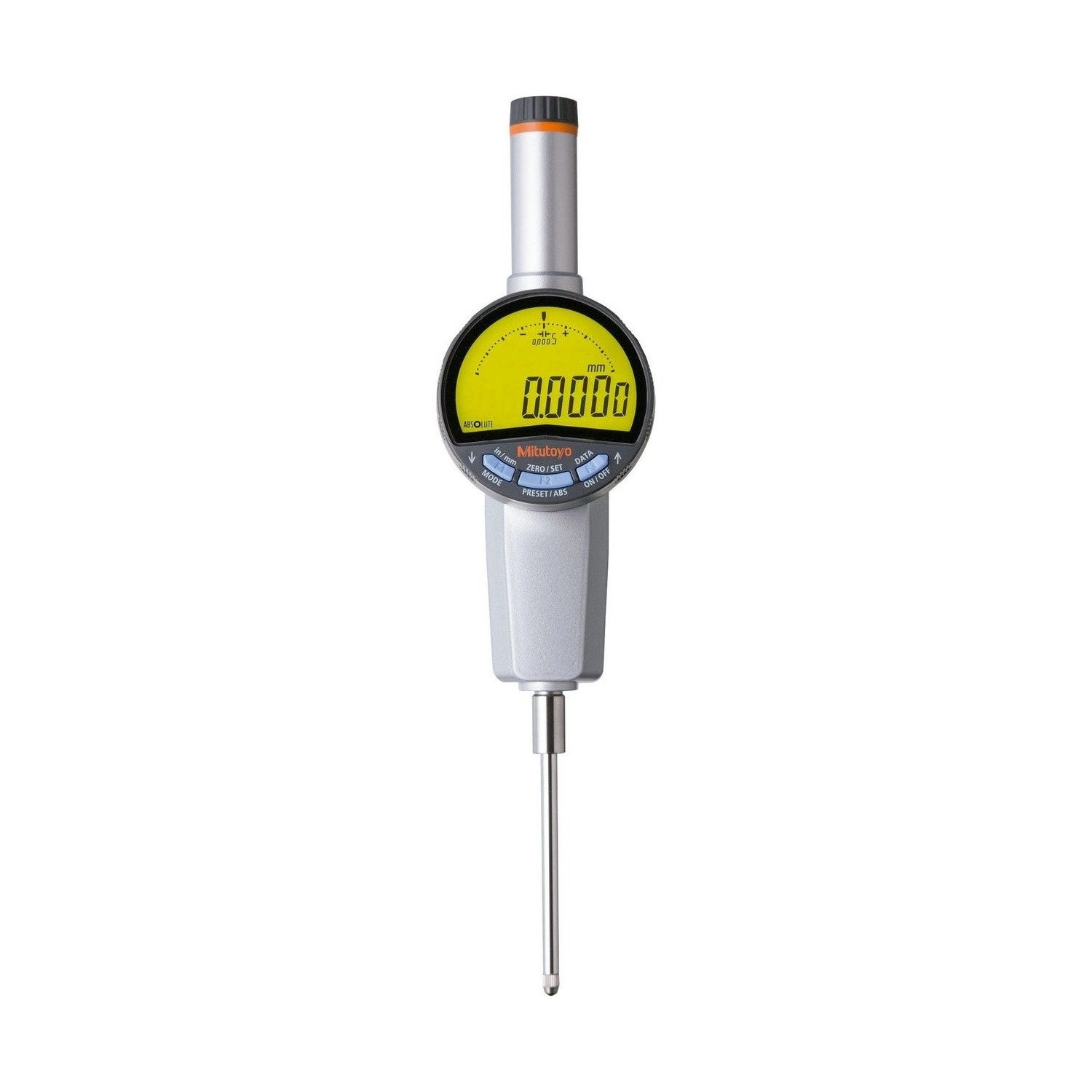

El Reloj Comparador Digital ABSOLUTE ID-F Mitutoyo 543-855B-D es el modelo de 12,7 mm de la línea ID-F, la línea de pantalla retroiluminada de la serie 543. Es el menor recorrido de la familia y el único de los cuatro con tapa trasera lisa.

Lo que separa al ID-F del ID-C no es la medición, es la pantalla y la alimentación. El display tiene 7 dígitos, barra analógica y retroiluminación de dos colores, lo que hace que el juicio GO/NG aparezca como color y no como número. Y el instrumento se alimenta con adaptador AC de 5,9 V, sin pila que cambiar.

La exactitud es de 0,0025 mm, con histéresis y repetibilidad de 0,002 mm. La resolución es seleccionable entre 0,0005, 0,001 y 0,01 mm, la fuerza de medición es de 1,5 N o menos y la masa de 170 g. La letra D al final del código indica el estándar de enchufe CEE del adaptador.

Capacidad 12,7 mm · tapa trasera lisa
Exactitud 0,0025 mm · histéresis y repetibilidad 0,002 mm
Pantalla retroiluminada de 2 colores · barra analógica
Alimentación por adaptador AC · fuerza 1,5 N · 170 g

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-855B-D dentro de la línea 543 ID-F.

El resultado GO/NG aparece como color, no como número.

Adaptador AC de 5,9 V, sin pila que cambiar.

Mejor que la del ID-C en el mismo recorrido.

Muestra la posición dentro del rango, además del número.

El único de los cuatro ID-F con trasera plana.

La computadora lee, configura y controla el instrumento.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-855B-D.

7 dígitos, 2 colores, barra analógica PANTALLA

Es lo que define a la línea ID-F. La retroiluminación cambia de color en el juicio GO/NG, así que la verificación de lote pasa a ser lectura de color, sin interpretar número en cada pieza.
Adaptador AC de 5,9 V ALIMENTACIÓN

El instrumento queda conectado al tomacorriente. No hay pila que se acabe a mitad de turno, y a cambio depende de un punto de energía en la mesa.
0,0025 mm EXACTITUD

Error máximo permitido en el recorrido de 12,7 mm. Es mejor que los 0,003 mm del ID-C de la misma capacidad.
12,7 mm, 1,5 N o menos CAPACIDAD Y FUERZA

El menor recorrido de la línea ID-F y la menor fuerza de ella.
Lisa, 170 g TAPA TRASERA

Trasera plana, para montaje en soporte. Es el único de los cuatro modelos ID-F de esta lista con tapa lisa.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-855B-D es la elección correcta.

Desafío Interpretar número en cada pieza de la verificación

En lote grande, leer el valor y compararlo con el límite en cada pieza cansa y abre espacio al error justo cuando el volumen aumenta.

Solución

En el 543-855B-D el juicio GO/NG cambia el color de la pantalla, y la verificación pasa a ser lectura de color.

Desafío Pila que se acaba a mitad de turno

Un comparador a pila deja de funcionar sin aviso, y el cambio ocurre con la pieza en la mesa.

Solución

El 543-855B-D se alimenta con adaptador AC y no depende de pila.

Desafío Seguir el movimiento además del valor final

Solo el número no muestra si la pieza sube, baja u oscila, lo que importa en excentricidad y en ajuste.

Solución

La barra analógica del 543-855B-D muestra la posición dentro del rango junto con el número.

Desafío Recolectar dato y configurar el instrumento a mano

Una salida de datos común solo envía la lectura, y cualquier ajuste se sigue haciendo botón a botón en el aparato.

Solución

El 543-855B-D usa Digimatic S1, bidireccional: la computadora lee, configura y controla el instrumento.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-F
Fuerza de medición: 1,5N o menor
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-12,7mm
Resolución (mm): 0,0005mm, 0,01mm, 0,001mm
Exactitud (mm): ±0,0025mm
Protección IP: IP30
Exactitud: 0,0025mm
Salida de Datos: Sí
Tecnología: Absolute
Diámetro del vástago: 8mm
Histéresis: 0,002mm
Repetibilidad: 0,002mm

Detalles técnicos

Capacidad: 12,7 mm
Tapa trasera: Lisa, sin orificio de fijación
Alimentación: Adaptador AC de 5,9 V, no usa pila
Pantalla: LCD de 7 dígitos, con signo y barra analógica, retroiluminación de 2 colores
Velocidad de respuesta: Ilimitada
Masa: 170 g

Funciones

Funciones de operación del 543-855B-D

Resolución seleccionable

Tres resoluciones en el mismo instrumento: 0,0005, 0,001 y 0,01 mm, elegidas en el reloj.

Juicio GO/NG en color

Define límite mínimo y máximo, y la retroiluminación de la pantalla cambia de color según la pieza pase o no. El operador lee el resultado sin interpretar número.

Barra analógica

Además del número, la pantalla muestra una barra que indica la posición dentro del rango, lo que ayuda en medición de excentricidad y en ajuste.

Preajuste y puesta a cero

Define un origen distinto del de fábrica, o pone a cero en el punto donde está el husillo.

Digimatic S1

Protocolo bidireccional propio de Mitutoyo: además de enviar la lectura, permite que la computadora configure y controle el instrumento e identifique cuál aparato está conectado.

Conversión pulg/mm

Alterna la unidad en la propia pantalla.

Transmisión de datos

Este reloj usa conector Digimatic tipo F y tiene puerto de salida de datos.

Opción	Qué comprar	Indicada para
1. Cable Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338	Banco fijo junto a la computadora
2. Cable Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409	Mayor distancia hasta la computadora
3. Transmisor inalámbrico U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Varios bancos · sin cable hasta la computadora

Opción 1

Cable Digimatic + Input Tool tipo F · 1 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905338 (Cable de comunicación plano estándar recto sin botón DATOS · 1 m)

El cable plano tipo F conecta la salida Digimatic del reloj comparador al Input Tool USB, que se comporta como un teclado al disparar la lectura. La lectura se envía con el propio botón de salida de datos del instrumento, sin necesidad de software adicional.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905338Cable de comunicación plano estándar recto sin botón DATOS · 1 mVer producto →

Opción 2

Cable Digimatic + Input Tool tipo F · 2 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905409 (Cable de comunicación plano estándar recto sin botón DATA · 2 m)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia entre el reloj y el Input Tool.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905409Cable de comunicación plano estándar recto sin botón DATA · 2 mVer producto →

Opción 3

Transmisor inalámbrico U-WAVE-T

Necesitás estos ítems: 02AZD790F (Cable de conexión tipo F para U-WAVE (Reloj Comparador)) + 02AZD730H (Transmisor de datos inalámbrico U-WAVE-T con LED) + 02AZD810E (Receptor de Datos Inalámbrico Modelo U-WAVE-R)

El cable de conexión tipo F conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. El transmisor con LED confirma visualmente cada envío; la alternativa con zumbador es el 02AZD880H.

02AZD790FCable de conexión tipo F para U-WAVE (Reloj Comparador)Ver producto →

02AZD730HTransmisor de datos inalámbrico U-WAVE-T con LEDVer producto →

02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-RVer producto →

Este indicador es tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). No existe la versión U-WAVE fit (clip) para esta línea, pero sí el sistema U-WAVE-T (transmisor separado + cable dedicado), Opción 3 arriba. Este indicador tiene botón de salida de datos propio, por lo que el camino con cable no depende de software adicional.

Variantes de la serie

Modelos ID-F de la serie 543 disponibles en la tienda

Código	Capacidad	Exactitud	Fuerza de medición
543-855B-D (este)	12,7 mm	0,0025 mm	1,5 N o menos
543-851	25,4 mm	0,0025 mm	1,8 N o menos
543-852	1" / 25,4 mm	0,00010 pulg	1,8 N o menos
543-853	50,8 mm	0,004 mm	2,3 N o menos
543-854	2" / 50,8 mm	0,00016 pulg	2,3 N o menos
543-857	50,8 mm	0,003 mm	2,3 N o menos
543-858	2" / 50,8 mm	0,00012 pulg	2,3 N o menos

Artículos incluidos

Reloj Comparador Digital ABSOLUTE ID-F
Adaptador AC de 5,9 V
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 543-855B-D y los modelos ID-C?

La pantalla y la alimentación. El 543-855B-D tiene display retroiluminado de dos colores con barra analógica y funciona con adaptador AC; los ID-C tienen display común y usan pila. La exactitud también es mejor: 0,0025 contra 0,003 mm en el mismo recorrido.

¿Qué quiere decir la "B" en el código del 543-855B-D?

Indica la tapa trasera lisa, sin el orificio de fijación por tornillo. Es la misma convención de la línea ID-C.

¿Qué significa la letra al final del código del 543-855B-D?

Es el estándar de enchufe y certificación del adaptador, no una diferencia de medición. El catálogo lista: A para UL/CSA y PSE, D para CEE, DC para CCC, E para BS, K para KC, y sin letra para JIS/100 V. Todos miden igual.

¿El 543-855B-D funciona a pila?

No. El 543-855B-D se alimenta con adaptador AC de 5,9 V y queda conectado al tomacorriente. Es la diferencia central respecto a la línea ID-C, que usa pila.

¿Por qué la lectura del 543-855B-D no repite cerca del fin de recorrido?

La repetibilidad no está garantizada en los 0,2 mm desde el punto de reposo más bajo. Al definir el origen o un preajuste, levante el husillo al menos 0,2 mm antes.
