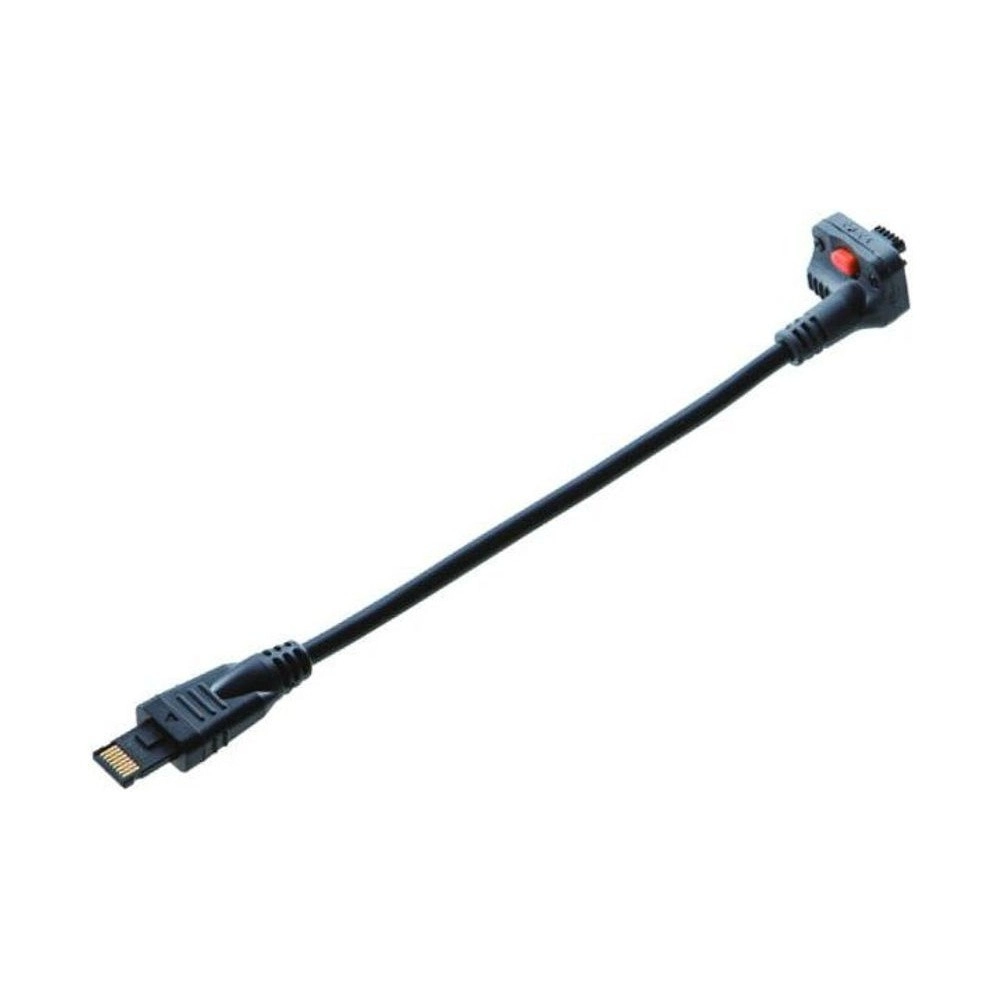

Cable de Conexión Tipo SF para U-WAVE - 02AZG011

SKU: 02AZG011

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

Corto, con 160 mm, el 02AZG011 lleva al U-WAVE-T la lectura de instrumentos Digimatic con conector tipo SF (recto estándar). Es la versión estándar, sin entrada para pedal, y el transmisor se fija al conector del cable con 2 tornillos.

En el catálogo, el conector tipo SF aparece en indicadores Digimatic ID-CNX y ID-FNX, y medidores de profundidad y de espesor con indicador ID-CNX. El QuantuMike 293-14X-40/18X-40, con conector SA, también usa este tipo: no existe cable U-WAVE-T SA, y la pág. 09-24 indica el 02AZG011 o el 02AZG021.

Quien transmite es el U-WAVE-T; el cable solo hace la conexión física. El conector no tiene botón: la lectura sale por el botón de datos del instrumento o por comando de la computadora con el USB-ITPAK. La versión con entrada para pedal del mismo conector es el 02AZG021.

Resumen técnico
  • Conector tipo SF · recto estándar
  • Cable estándar de 160 mm para el U-WAVE-T
  • Indicadores ID-CNX e ID-FNX
  • Con pedal: 02AZG021

Aspectos destacados del producto

Lo que distingue al 02AZG011 entre los cables estándar para U-WAVE-T.

Recto estándar

Salida tipo SF del instrumento.

160 mm

Cable estándar, sin pedal.

U-WAVE-T

Transmisor vendido por separado.

Sin botón

Envío por el instrumento o la computadora.

2 tornillos

Fijación en el U-WAVE-T.

Indicadores ID-CNX e ID-FNX

Según el catálogo, pág. 09-24.

Características principales

Lo que significa en la práctica cada dato del 02AZG011.

  • Tipo SF Conector

    El tipo del cable sigue el formato de la salida Digimatic del instrumento; el SF es recto estándar. Este conector no tiene botón: la lectura se pide con el botón del instrumento o desde la computadora con el USB-ITPAK (pág. 09-24).

  • 160 mm Largo

    Es el cable estándar del U-WAVE-T, corto: el transmisor queda junto al instrumento, con el conector sujeto con 2 tornillos. Quien necesita enviar con el pie usa la versión con entrada para pedal, 02AZG021 (pág. 09-9).

  • U-WAVE-T, vendido por separado Transmisor

    El cable no transmite: quien envía la lectura por radio es el U-WAVE-T, en la versión IP67 (02AZD730H) o con alarma sonora (02AZD880H). Las dos miden 44 × 29,6 × 18,5 mm y pesan 23 g (pág. 09-9).

  • Unos 20 m hasta el U-WAVE-R Alcance

    En línea de visión, el U-WAVE-T alcanza el receptor a unos 20 m. Cada lectura llega a la computadora con el número del receptor y del transmisor antes del valor, lo que separa las mediciones de varios puestos (pág. 09-9).

  • QuantuMike 293-14X-40/18X-40 También el SA

    No hay cable U-WAVE-T para el conector SA del QuantuMike 293-14X-40/18X-40; la pág. 09-24 indica el 02AZG011 o el 02AZG021.

¿Qué problemas resuelve este producto?

Situaciones en las que el 02AZG011 es la elección correcta.

Desafío Indicador ID-CNX o ID-FNX

Esos indicadores tienen conector recto estándar, el SF.

Solución

El 02AZG011 es el cable SF que los conecta al U-WAVE-T.

Desafío Transmisor que no estorba

Un cable largo entre el instrumento y el transmisor se enreda en la pieza o en el banco.

Solución

Con 160 mm, el 02AZG011 deja el U-WAVE-T junto al instrumento.

Desafío Saber de qué puesto vino la lectura

Con varios transmisores, las mediciones se mezclan en la computadora.

Solución

El U-WAVE-T pone su propio número (00 a 99) antes de cada valor.

Desafío Cable hasta la computadora

Un cable del instrumento a la computadora limita dónde el operador puede medir.

Solución

Con el 02AZG011 y el U-WAVE-T, la lectura va por radio al U-WAVE-R, a unos 20 m.

Información Técnica

Especificaciones, detalles de construcción, variantes de la serie y qué viene en la caja.

Especificaciones

  • Serie: U-WAVE
  • Modelo: Conector estándar
  • Clase: (SF) Modelo recto estándar

Detalles técnicos

Conector del instrumento
Tipo SF, recto estándar
Largo
160 mm
Fijación en el U-WAVE-T
2 tornillos
Botón de salida en el conector
No
Versión con pedal
02AZG021
Cable Digimatic del mismo conector
06AGL011 (1 m) o 06AGL021 (2 m), que la tienda no vende

Transmisión de datos

El 02AZG011 es la parte con cable del sistema inalámbrico U-WAVE: va del instrumento al transmisor.

Sistema
U-WAVE, inalámbrico
Transmisor
U-WAVE-T 02AZD730H o 02AZD880H
Receptor
U-WAVE-R 02AZD810E, en la computadora
Comunicación
Estándar propio basado en IEEE 802.15.4, 2,405 a 2,475 GHz, hasta 15 canales
Alcance
Aprox. 20 m en línea de visión

Variantes de la serie

Cables estándar para U-WAVE-T en la tienda

Código Tipo Conector Instrumentos
02AZD790A Tipo A Resistente al agua, con botón de salida Calibres 500-712, 500-776, 550 a 552 y 573-601; profundidad 571-251; escalas 572-600/601
02AZD790B Tipo B Resistente al agua, con botón de salida Micrómetros 293-140-30, 293-230-30, 293-666-20 y otros; Holtest 468; cabezales 350; profundidad 329
02AZD790C Tipo C Recto, con botón de salida Calibres 500-150, 500-500, 500-443 y 573; profundidad 571-201; cabezales 164; escalas 572-203/300; micrómetros CR
02AZD790D Tipo D Plano de 10 pines Indicadores ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durómetros HM-210/220, HV y HR
02AZD790E Tipo E Redondo de 6 pines Durómetros HM-102, HM-103, HM-320, HM-430 y HM-411
02AZD790F Tipo F Plano recto Indicadores ID-CX, ID-C112, ID-U, ID-SS y ID-SX; HDM/HD/HDS; Borematic 568; interiores 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
02AZD790G Tipo G Plano recto resistente al agua Indicadores ID-N y ID-B
02AZG011 (este) Tipo SF Recto estándar Indicadores ID-CNX/ID-FNX; profundidad y espesor ID-CNX; QuantuMike (conector SA)

Artículos incluidos

  • Cable de conexión tipo SF 02AZG011
  • Se venden por separado y son necesarios: el transmisor U-WAVE-T (02AZD730H o 02AZD880H) y el receptor U-WAVE-R 02AZD810E

Preguntas y Respuestas

Cable tipo SF para U-WAVE-T: ¿en qué instrumento encaja el 02AZG011?

Indicadores ID-CNX e ID-FNX y medidores de profundidad y de espesor tipo ID-CNX, con conector recto estándar.

¿El 02AZG011 transmite solo?

No. Solo conecta el instrumento al U-WAVE-T, que es quien transmite; la lectura llega a la computadora por el receptor U-WAVE-R. Los dos se venden por separado.

¿Cuál es la diferencia entre el 02AZG011 y el 02AZG021?

Los dos tienen el conector tipo SF y se conectan al U-WAVE-T. El 02AZG011 es el cable estándar, de 160 mm; el 02AZG021 tiene una derivación para el pedal 937179T, para enviar la medición con el pie.

¿El 02AZG011 sirve para el QuantuMike?

Sí. El conector SA del QuantuMike 293-14X-40/18X-40 no tiene cable U-WAVE-T propio, y la pág. 09-24 indica el 02AZG011 o el 02AZG021.

¿Cómo envía la lectura el 02AZG011, si el conector no tiene botón?

Con el botón de datos del instrumento o, con el software USB-ITPAK, por clic o tecla de función en la computadora (pág. 09-15). Para enviar con el pie, la versión con pedal es el 02AZG021.

Para conectar con cable, ¿cuál es la alternativa al 02AZG011?

Directo al USB de la computadora, el USB-ITN-SF 06AGQ001F. Para colector Digimatic (DP-1VA, IT-020U, MUX-10F), el cable Digimatic del mismo conector, 06AGL011 (1 m) o 06AGL021 (2 m), que la tienda no vende.
