Cable de conexión tipo E para U-WAVE para Durómetros HM - 02AZD790E

Cable de conexión tipo E para U-WAVE Micrómetro MDC - 02AZD790E - Mitutoyo Tienda Oficial | Producto Original

Cable de conexión tipo E para U-WAVE para Durómetros HM - 02AZD790E

Name: Cable de conexión tipo E para U-WAVE para Durómetros HM - 02AZD790E
Brand: Mitutoyo
SKU: 02AZD790E

SKU: 02AZD790E

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

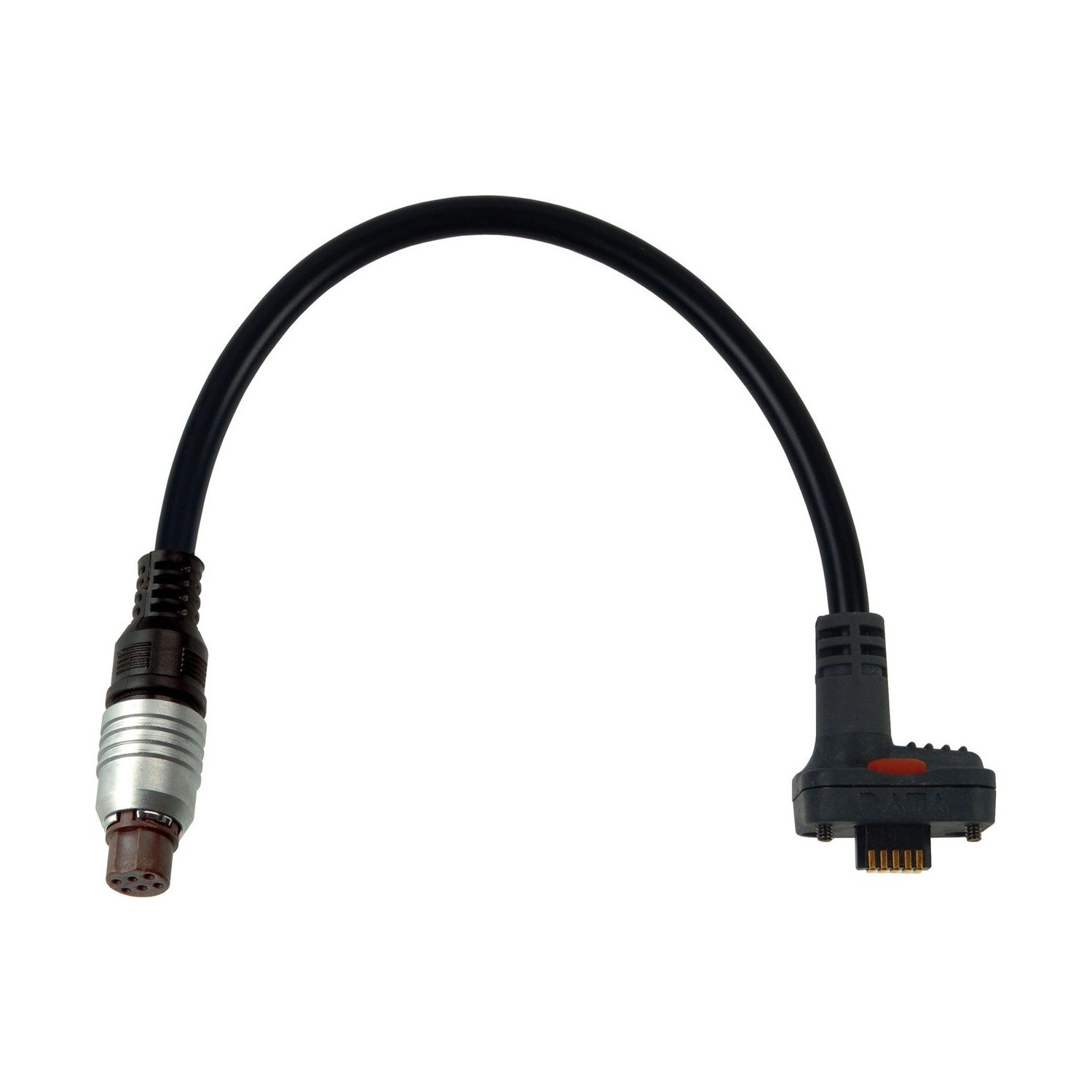

El Cable de Conexión Tipo E Mitutoyo 02AZD790E conecta un instrumento Digimatic con conector tipo E (redondo de 6 pines) al transmisor inalámbrico U-WAVE-T. Es el cable estándar, de 160 mm, para durómetros HM.

Según la tabla de compatibilidad del catálogo 2025, el conector tipo E sirve para durómetros HM-102, HM-103, HM-320, HM-430 y HM-411.

En el sistema U-WAVE, el cable va del instrumento al transmisor U-WAVE-T (02AZD730H o 02AZD880H), y el receptor U-WAVE-R 02AZD810E recibe los datos en la computadora, en 2,405 a 2,475 GHz. La versión con entrada para pedal es el 02AZE140E.

Conector tipo E · redondo de 6 pines
Para U-WAVE-T · cable de 160 mm
Durómetros HM
Con pedal: 02AZE140E

Diferenciales

Aspectos destacados del producto

Lo que distingue al 02AZD790E entre los cables estándar para U-WAVE-T.

Redondo de 6 pines.

Transmisor inalámbrico 02AZD730H o 02AZD880H.

Cable estándar.

Indicados en el catálogo 2025.

U-WAVE-R conectado a la computadora.

Fijación en el U-WAVE-T.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 02AZD790E.

Tipo E Conector

Redondo de 6 pines.
U-WAVE-T Se conecta a

02AZD730H o 02AZD880H.
160 mm Largo

Cable estándar.
No Botón de datos

No lo hay en el conector.
20 m Alcance

En línea de visión, con el U-WAVE-R.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 02AZD790E es la elección correcta.

Desafío Elegir el cable correcto

Cada instrumento Digimatic tiene un formato de conector.

Solución

El 02AZD790E es el tipo E, indicado para durómetros HM.

Desafío Enviar la lectura con el pie

A veces las dos manos están ocupadas.

Solución

La versión con entrada para pedal del mismo conector es el 02AZE140E.

Desafío Varios instrumentos en la línea

Transmisores cercanos pueden confundirse.

Solución

El U-WAVE tiene hasta 15 canales, y el dato identifica el receptor y el transmisor.

Desafío Cable hasta la computadora

Un cable largo del instrumento a la computadora estorba la medición en la pieza.

Solución

El 02AZD790E conecta el instrumento al U-WAVE-T, que transmite sin cable al receptor U-WAVE-R 02AZD810E.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: U-WAVE
Modelo: Conector estándar
Marca: Mitutoyo
Clase: (E) Modelo circular de 6 pines

Detalles técnicos

Línea: Cable de conexión estándar para U-WAVE-T, conector tipo E
Transmisores: U-WAVE-T 02AZD730H (IP67, LED) y 02AZD880H (alarma sonora y LED)
Receptor: U-WAVE-R 02AZD810E
Versión con pedal: 02AZE140E
Cable Digimatic del mismo conector: 937387 (1 m) o 965013 (2 m)

Funciones

Cómo trabaja el 02AZD790E

Camino del dato

Instrumento, 02AZD790E, U-WAVE-T, U-WAVE-R 02AZD810E y computadora.

Conector tipo E

Redondo de 6 pines.

Fijación

El conector queda sujeto al U-WAVE-T con 2 tornillos.

Transmisión de datos

El 02AZD790E es la parte con cable del sistema inalámbrico U-WAVE: va del instrumento al transmisor.

Sistema: U-WAVE, inalámbrico
Transmisor: U-WAVE-T 02AZD730H o 02AZD880H
Receptor: U-WAVE-R 02AZD810E, en la computadora
Comunicación: Estándar propio basado en IEEE 802.15.4, 2,405 a 2,475 GHz, hasta 15 canales
Alcance: Aprox. 20 m en línea de visión

Variantes de la serie

Cables estándar para U-WAVE-T en la tienda

Código	Tipo	Conector	Instrumentos
02AZD790A	Tipo A	Resistente al agua, con botón de salida	Calibres y medidores de profundidad Digimatic
02AZD790B	Tipo B	Resistente al agua, con botón de salida	Micrómetros Digimatic
02AZD790C	Tipo C	Recto, con botón de salida	Calibres, cabezales y escalas Digimatic
02AZD790D	Tipo D	Plano de 10 pines	Indicadores ID-H/ID-F, QMH, LSM-9506, rugosímetros y durómetros
02AZD790E (este)	Tipo E	Redondo de 6 pines	Durómetros HM
02AZD790F	Tipo F	Plano recto	Indicadores ID-CX/ID-U, Borematic y escalas SD
02AZD790G	Tipo G	Plano recto resistente al agua	Indicadores ID-N y ID-B
02AZG011	Tipo SF	Recto estándar	Indicadores ID-CNX y ID-FNX

Artículos incluidos

Cable de conexión tipo E 02AZD790E

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Para qué sirve el 02AZD790E?

Conecta un instrumento Digimatic con conector tipo E al transmisor U-WAVE-T. El catálogo 2025 indica el tipo E para durómetros HM-102, HM-103, HM-320, HM-430 y HM-411.

¿El 02AZD790E funciona sin el U-WAVE-T?

No. Es la conexión entre el instrumento y el U-WAVE-T (02AZD730H o 02AZD880H); la medición llega a la computadora por el receptor U-WAVE-R 02AZD810E.

¿Cuál es la diferencia entre el 02AZD790E y el 02AZE140E?

Los dos tienen el conector tipo E. El 02AZE140E agrega una entrada para el pedal 937179T (opcional); el 02AZD790E es el cable estándar.

¿El conector del 02AZD790E tiene botón de datos?

No. En la tabla del catálogo, el conector tipo E no tiene botón de datos.

¿Qué cable conecta el instrumento del 02AZD790E a un colector Digimatic, sin radio?

El cable Digimatic del conector tipo E es el 937387 (1 m) o 965013 (2 m). Directo al USB de la computadora, el código es el 06AFM380E.
