Cable de conexión tipo G para U-WAVE (Reloj Comparador COOLANT PROOF) - 02AZD790G - Mitutoyo Tienda Oficial | Producto Original

Cable de conexión tipo G para U-WAVE (Reloj Comparador ID-N/ID-B) - 02AZD790G

SKU: 02AZD790G

Solicita un Presupuesto

Loading gears animation

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Compra Segura
100% protegida
Sobre el producto

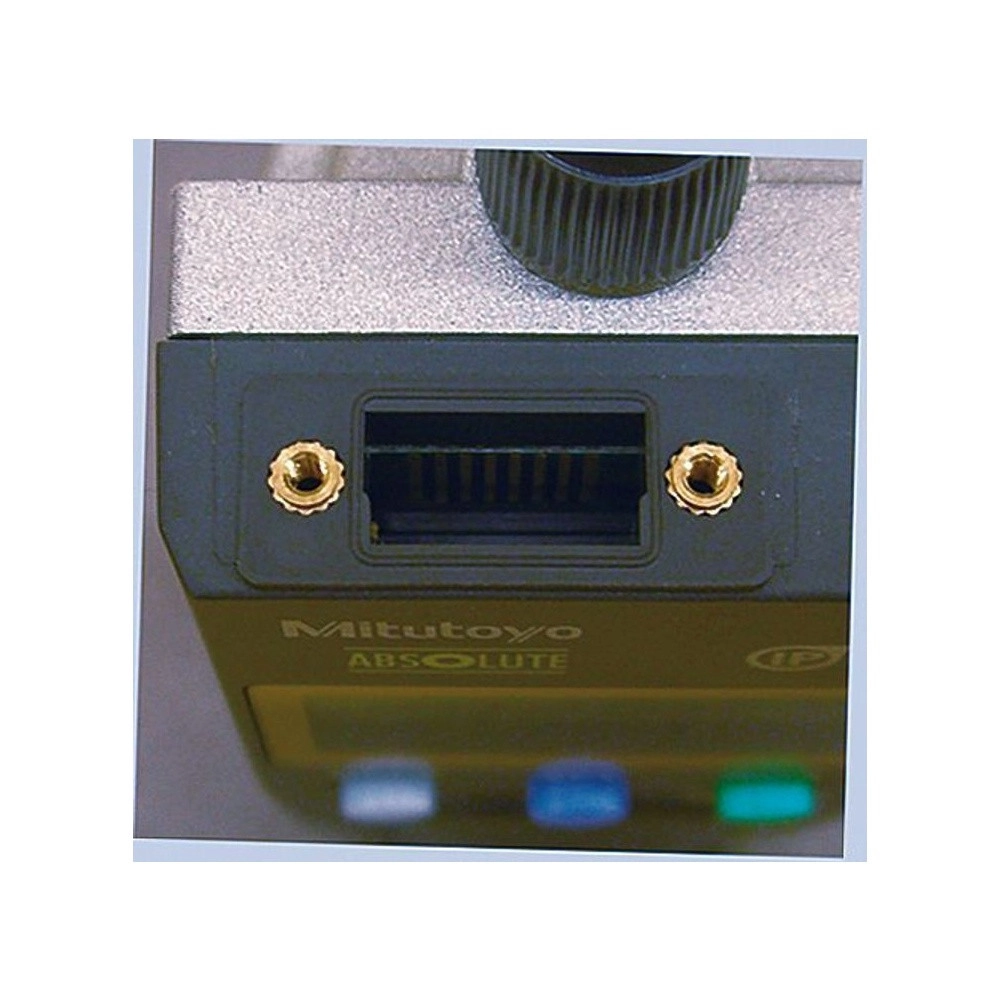

Cable estándar del transmisor inalámbrico U-WAVE-T para instrumentos Digimatic con conector tipo G (plano recto resistente al agua). Con 160 mm, deja el transmisor junto al instrumento, sujeto al conector del cable con 2 tornillos.

En el catálogo, el conector tipo G aparece en indicadores Digimatic ID-N y ID-B.

Quien transmite es el U-WAVE-T; el cable solo hace la conexión física. El conector no tiene botón: la lectura sale por el botón de datos del instrumento o por comando de la computadora con el USB-ITPAK. La versión con entrada para pedal del mismo conector es el 02AZE140G.

Resumen técnico
  • Conector tipo G · plano recto resistente al agua
  • Cable estándar de 160 mm para el U-WAVE-T
  • Indicadores ID-N y ID-B
  • Con pedal: 02AZE140G

Aspectos destacados del producto

Lo que distingue al 02AZD790G entre los cables estándar para U-WAVE-T.

Plano recto resistente al agua

Salida tipo G del instrumento.

160 mm

Transmisor junto al instrumento.

Indicadores ID-N y ID-B

Según el catálogo, pág. 09-24.

U-WAVE-T

Es él quien transmite.

Sin botón

Lectura por el instrumento o la computadora.

2 tornillos

Conector sujeto al transmisor.

Características principales

Lo que significa en la práctica cada dato del 02AZD790G.

  • Tipo G Conector

    El tipo del cable sigue el formato de la salida Digimatic del instrumento; el G es plano recto resistente al agua. Este conector no tiene botón: la lectura se pide con el botón del instrumento o desde la computadora con el USB-ITPAK (pág. 09-24).

  • 160 mm Largo

    Es el cable estándar del U-WAVE-T, corto: el transmisor queda junto al instrumento, con el conector sujeto con 2 tornillos. Quien necesita enviar con el pie usa la versión con entrada para pedal, 02AZE140G (pág. 09-9).

  • U-WAVE-T, vendido por separado Transmisor

    La transmisión queda a cargo del U-WAVE-T: el 02AZD730H es IP67 y avisa por LED, y el 02AZD880H confirma la recepción con alarma sonora y LED. El mismo cable sirve a los dos (pág. 09-9).

  • Unos 20 m hasta el U-WAVE-R Alcance

    El dato va por radio al receptor U-WAVE-R, conectado a la computadora por USB, en 15 canales de 2,405 a 2,475 GHz. El número del transmisor (00 a 99) va junto con el valor e indica de qué instrumento vino la medición (pág. 09-9).

  • ID-N y ID-B Indicadores

    Son los únicos de la columna G en el catálogo. El ID-CX usa el tipo F (02AZD790F), y el ID-CNX y el ID-FNX usan el SF (02AZG011) (pág. 09-24).

¿Qué problemas resuelve este producto?

Situaciones en las que el 02AZD790G es la elección correcta.

Desafío Elegir el cable por el conector

Cada instrumento Digimatic tiene un formato de salida, y el cable equivocado no encaja.

Solución

El 02AZD790G es el tipo G (plano recto resistente al agua); revise el conector del instrumento en las págs. 09-23 y 09-24.

Desafío Indicador ID-N o ID-B

Tienen conector propio, plano y resistente al agua.

Solución

El 02AZD790G es el tipo G, el suyo en el catálogo.

Desafío Cable sobrante en el banco

Un cable largo entre instrumento y transmisor se engancha en la pieza.

Solución

El 02AZD790G tiene solo 160 mm: el transmisor acompaña al instrumento.

Desafío Varios instrumentos en la línea

Reunir a mano la medición de muchos puestos lleva tiempo.

Solución

Cada U-WAVE-R recibe hasta 100 transmisores, y el número de cada uno llega junto con el valor.

Información Técnica

Especificaciones, detalles de construcción, variantes de la serie y qué viene en la caja.

Especificaciones

  • Serie: U-WAVE
  • Modelo: Conector estándar
  • Marca: Mitutoyo
  • Clase: (G) Modelo recto resistente al agua

Detalles técnicos

Conector del instrumento
Tipo G, plano recto resistente al agua
Largo
160 mm
Fijación en el U-WAVE-T
2 tornillos
Botón de salida en el conector
No
Versión con pedal
02AZE140G
Cable Digimatic del mismo conector
21EAA194 (1 m) o 21EAA190 (2 m)

Transmisión de datos

El 02AZD790G es la parte con cable del sistema inalámbrico U-WAVE: va del instrumento al transmisor.

Sistema
U-WAVE, inalámbrico
Transmisor
U-WAVE-T 02AZD730H o 02AZD880H
Receptor
U-WAVE-R 02AZD810E, en la computadora
Comunicación
Estándar propio basado en IEEE 802.15.4, 2,405 a 2,475 GHz, hasta 15 canales
Alcance
Aprox. 20 m en línea de visión

Variantes de la serie

Cables estándar para U-WAVE-T en la tienda

Código Tipo Conector Instrumentos
02AZD790A Tipo A Resistente al agua, con botón de salida Calibres 500-712, 500-776, 550 a 552 y 573-601; profundidad 571-251; escalas 572-600/601
02AZD790B Tipo B Resistente al agua, con botón de salida Micrómetros 293-140-30, 293-230-30, 293-666-20 y otros; Holtest 468; cabezales 350; profundidad 329
02AZD790C Tipo C Recto, con botón de salida Calibres 500-150, 500-500, 500-443 y 573; profundidad 571-201; cabezales 164; escalas 572-203/300; micrómetros CR
02AZD790D Tipo D Plano de 10 pines Indicadores ID-H/ID-F, QMH, Mu-Checker, LSM-9506, EB/EC-101D, SJ-210/310/410, durómetros HM-210/220, HV y HR
02AZD790E Tipo E Redondo de 6 pines Durómetros HM-102, HM-103, HM-320, HM-430 y HM-411
02AZD790F Tipo F Plano recto Indicadores ID-CX, ID-C112, ID-U, ID-SS y ID-SX; HDM/HD/HDS; Borematic 568; interiores 511; escalas SD-E/SDV-E/SD-F/SDV-F; HH-300
02AZD790G (este) Tipo G Plano recto resistente al agua Indicadores ID-N y ID-B
02AZG011 Tipo SF Recto estándar Indicadores ID-CNX/ID-FNX; profundidad y espesor ID-CNX; QuantuMike (conector SA)

Artículos incluidos

  • Cable de conexión tipo G 02AZD790G
  • Se venden por separado y son necesarios: el transmisor U-WAVE-T (02AZD730H o 02AZD880H) y el receptor U-WAVE-R 02AZD810E

Video

Preguntas y Respuestas

Cable tipo G para U-WAVE-T: ¿en qué instrumento encaja el 02AZD790G?

Solo los indicadores ID-N e ID-B, con conector plano recto resistente al agua.

¿El 02AZD790G transmite solo?

No transmite: es la conexión física entre el instrumento y el transmisor U-WAVE-T. Para que la lectura llegue a la computadora, faltan el U-WAVE-T y el receptor U-WAVE-R, comprados por separado.

¿Cuál es la diferencia entre el 02AZD790G y el 02AZE140G?

Los dos tienen el conector tipo G y se conectan al U-WAVE-T. El 02AZD790G es el cable estándar, de 160 mm; el 02AZE140G tiene una derivación para el pedal 937179T, para enviar la medición con el pie.

¿El 02AZD790G sirve para el indicador ID-CX o ID-CNX?

No. El ID-CX es tipo F (02AZD790F), y el ID-CNX y el ID-FNX son tipo SF (02AZG011). El tipo G es solo del ID-N y del ID-B.

¿Cómo envía la lectura el 02AZD790G, si el conector no tiene botón?

Quien dispara es el botón de datos del instrumento. Con el USB-ITPAK en la computadora, la lectura también puede pedirse por clic o tecla de función (pág. 09-15); con el pie, por el 02AZE140G.

Sin radio, ¿qué cable reemplaza al 02AZD790G en el mismo instrumento?

Para colector Digimatic (DP-1VA, IT-020U, MUX-10F), el cable del conector tipo G es el 21EAA194 (1 m) o 21EAA190 (2 m). Directo al USB de la computadora, es el USB-ITN-G 06AFM380G.
