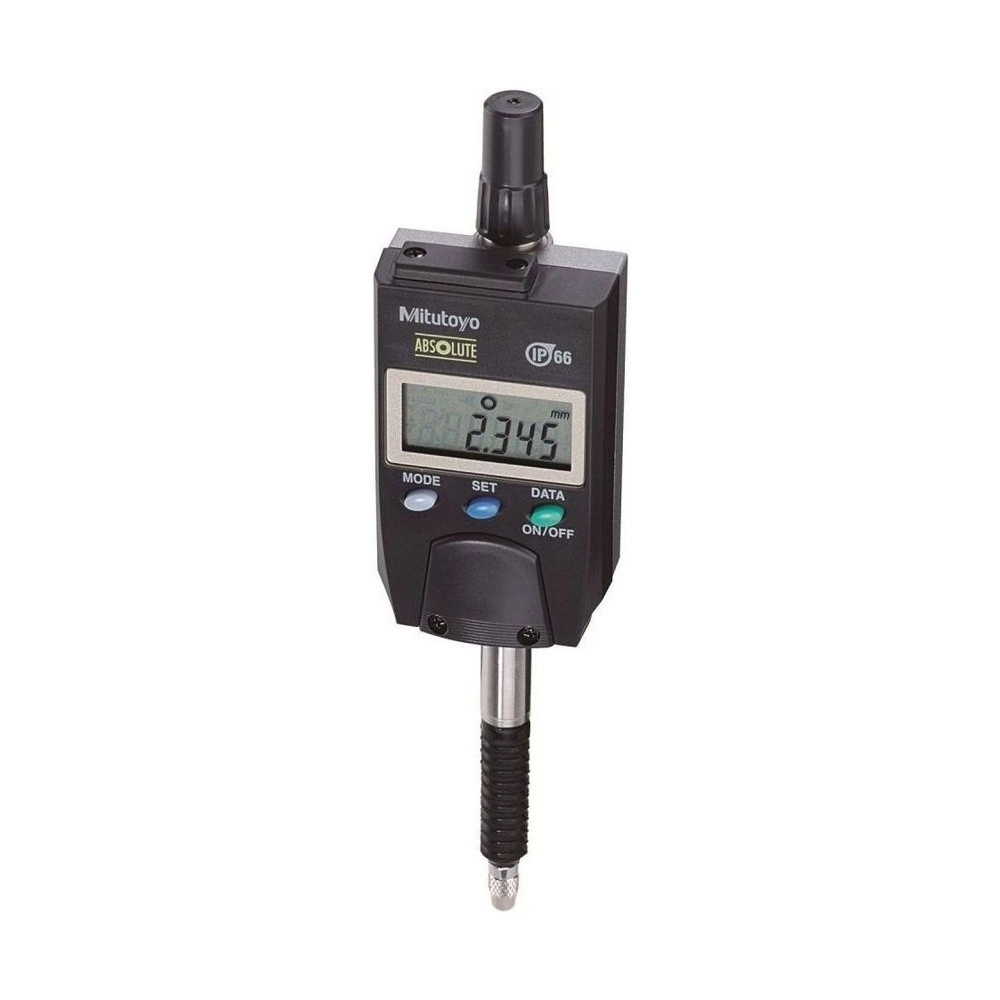

Reloj Comparador Digital ABSOLUTE 12.7 mm 0.01 mm ID-N con Protección IP66 - 543-570

Name: Reloj Comparador Digital ABSOLUTE 12.7 mm 0.01 mm ID-N con Protección IP66 - 543-570
Brand: Mitutoyo
SKU: 543-570

SKU: 543-570

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

El Reloj Comparador Digital ABSOLUTE Mitutoyo 543-570 es el ID-N de uso general de la serie 543: rango de medición de 12,7 mm con lectura en 0,01 mm, la resolución de la mayor parte del control dimensional de producción.

Lo que lo separa de un comparador común es dónde puede trabajar. La protección IP66 lo hace inmune a la entrada de polvo y resistente a chorro de agua o refrigerante de corte en cualquier dirección, de modo que permanece dentro de la máquina, en el puesto donde antes el instrumento debía retirarse en cada ciclo.

El error máximo permisible es de 0,02 mm, la fuerza de medición es de 2,5 N o menor y una pila SR44 dura cerca de 7.000 horas de uso continuo. El cuerpo tiene 35 mm de ancho.

Rango 12,7 mm · resolución 0,01 mm
Error máximo permisible 0,02 mm · fuerza 2,5 N o menor
Protección IP66 · cuerpo de 35 mm · pantalla giratoria 180°
Codificador ABSOLUTE · salida Digimatic tipo G · 7.000 h de pila

Diferenciales

Aspectos destacados del producto

Lo que distingue al 543-570 dentro de la línea ID-N/B.

Chorro de agua o refrigerante en cualquier dirección, y no entra nada de polvo.

Angosto lo suficiente para medición multipunto en espacio reducido.

La lectura de la mayor parte del control de producción.

La posición de lectura acompaña al montaje, no al revés.

El origen vuelve solo al encender, sin poner a cero en cada turno.

Una SR44 en uso continuo.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 543-570.

IP66 PROTECCIÓN

El 6 del polvo es sellado total; el 6 del agua es resistencia a chorro en cualquier dirección. Es lo que permite mantener el instrumento en el puesto durante el corte, en vez de retirarlo en cada ciclo.
0,01 mm RESOLUCIÓN

Una centésima por dígito, que cubre la tolerancia de la mayor parte de las piezas mecanizadas en serie.
0,02 mm ERROR MÁXIMO PERMISIBLE

Error máximo admitido en el recorrido de 12,7 mm, excluido el error de ±1 dígito de conteo.
35 mm ANCHO

En banco de medición multipunto, el ancho del cuerpo es lo que define cuántos puntos caben uno al lado del otro.
2,5 N o menor FUERZA DE MEDICIÓN

La fuerza que la punta aplica sobre la pieza, la del ID-N de cuerpo compacto.

Soluciones

¿Qué problemas resuelve?

Situaciones de medición en las que el 543-570 es la elección correcta.

Desafío Retirar el instrumento en cada ciclo de corte

Un comparador común no soporta salpicadura de refrigerante ni polvo de mecanizado, así que el operario lo quita y lo vuelve a poner en cada pieza. El tiempo se pierde y el reposicionamiento cambia la lectura.

Solución

Con IP66, el 543-570 queda montado en el puesto: resiste chorro de agua o refrigerante en cualquier dirección y no deja entrar polvo.

Desafío No caber uno al lado del otro en el dispositivo

La medición multipunto exige varios comparadores en el mismo soporte, y el cuerpo ancho del instrumento común limita cuántos puntos pueden medirse a la vez.

Solución

El cuerpo del 543-570 tiene 35 mm de ancho, pensado justamente para ese montaje.

Desafío Pantalla orientada hacia el lado equivocado

Montado en un ángulo difícil, el instrumento obliga al operario a contorsionarse para leer, y una lectura en mala posición es una lectura que se equivoca.

Solución

La pantalla del 543-570 gira 180°, de modo que la posición de lectura acompaña al montaje.

Desafío Poner a cero al inicio de cada turno

Un comparador sin codificador absoluto pierde el origen al apagarse, y recuperarlo significa volver a tocar el patrón antes de producir.

Solución

El codificador ABSOLUTE restablece el origen solo cuando se enciende el instrumento.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, transmisión de datos, variantes de la serie y artículos incluidos.

Especificaciones

Serie: ID-N
Fuerza de medición: 2,5N o menor
Batería: SR44 (accesorio estándar para operación inicial)
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-12,7mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,02mm
Protección IP: IP66
Exactitud: 0,02mm
Salida de Datos: Sí
Tecnología: Absolute
Diámetro del vástago: 8mm
Histéresis: 0,02mm
Repetibilidad: 0,01mm

Detalles técnicos

Tipo: ID-N, cuerpo compacto
Sensor ABSOLUTE: ABSOLUTE: el origen se restablece solo cada vez que se enciende el instrumento, lo que elimina el error por velocidad de movimiento del husillo
Grado de protección: IP66: inmune a la entrada de polvo y resistente a chorro de agua o refrigerante de corte en cualquier dirección
Ancho del cuerpo: 35 mm, para medición multipunto donde el espacio entre instrumentos es reducido
Pantalla: LCD de 6 dígitos con símbolos, giratoria 180°
Transductor: Electrostático lineal
Diámetro de fijación: 8 mm (ISO/JIS) o 3/8" (ANSI/AGD)
Pila: SR44 (1 unidad), con aproximadamente 7.000 horas de uso continuo
Conector Digimatic: Tipo G, con cable resistente al agua que preserva el sellado en la conexión
Norma de exactitud: El valor declarado excluye el error de ±1 dígito de conteo
Documento de referencia: Catálogo general Mitutoyo, cuaderno de Relojes Comparadores, página F-7

Funciones

Funciones de operación del 543-570

Juicio de tolerancia

Se definen el límite superior y el inferior y el instrumento indica Pasa, +No pasa o −No pasa con un símbolo, que puede mostrarse en tamaño mayor para leerlo a distancia. Evita comparar número a número en la verificación de lotes.

Lectura inversa de la pantalla

Invierte el sentido de la lectura, para cuando el instrumento se monta invertido en el dispositivo.

Pantalla giratoria 180°

Gira la pantalla a la posición de lectura conveniente, lo que resuelve el montaje en ángulo difícil sin improvisar el soporte.

Preajuste y puesta a cero

Define un origen propio a partir de la pieza de referencia, o pone a cero en el punto donde está el husillo.

Salida de datos

Puerto Digimatic para llevar la lectura a la computadora e integrar el instrumento a una red de medición y al control estadístico de procesos.

Encendido y apagado

Con el codificador ABSOLUTE, volver a encender no exige poner a cero: el origen sigue donde estaba.

Transmisión de datos

Este reloj usa conector Digimatic tipo G, con cable resistente al agua que preserva el sellado IP66 en la conexión.

Opción 1

Cable resistente al agua + Input Tool USB · 1 m

Lo que necesita: 21EAA194 + 06AFM380G — Banco junto a la computadora

El cable recto resistente al agua mantiene el sellado del instrumento en la propia conexión, que es el punto donde un cable común comprometería el IP66. Conecta la salida Digimatic al Input Tool USB, que entrega la lectura a la computadora como si se escribiera en el teclado, sin software adicional.

21EAA194Cable de comunicación recto resistente al agua DATA · 1 mVer producto

06AFM380GInterfaz Input Tool USB de entrada directa ITN · Tipo GVer producto

Opción 2

Cable resistente al agua + Input Tool USB · 2 m

Lo que necesita: 21EAA190 + 06AFM380G — Mayor distancia hasta la computadora

La misma conexión de la opción de 1 m, con el doble de alcance. Útil cuando el dispositivo de medición queda alejado de la mesa, situación habitual en un puesto de inspección dentro de la máquina.

21EAA190Cable de comunicación recto resistente al agua DATA · 2 mVer producto

06AFM380GInterfaz Input Tool USB de entrada directa ITN · Tipo GVer producto

Opción 3

Inalámbrico, por radiofrecuencia

Lo que necesita: 02AZD790G + 02AZD730H — Puesto sin computadora al lado

El cable tipo G conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor conectado a la PC. El modelo con LED confirma cada envío visualmente; cuando el ambiente es ruidoso o el operario no mira el transmisor, la alternativa es el de zumbador.

02AZD790GCable de conexión tipo G para U-WAVE · Coolant ProofVer producto

02AZD730HTransmisor inalámbrico U-WAVE-T con LEDVer producto

Opción 4

Inalámbrico, disparo por pedal

Lo que necesita: 02AZE140G + 02AZD880H — Medición con las dos manos ocupadas

El cable con entrada de pedal permite disparar la lectura con el pie, sin soltar la pieza ni el instrumento. En medición multipunto, donde el operario posiciona la pieza en cada lectura, es lo que mantiene el ritmo sin error de posicionamiento.

02AZE140GCable de conexión con entrada de pedal tipo G para U-WAVEVer producto

02AZD880HTransmisor inalámbrico U-WAVE-T con zumbadorVer producto

Todos los códigos anteriores se venden en esta tienda. El conector de este reloj es el Digimatic tipo G: un cable de otro tipo no encaja.

Variantes de la serie

Modelos ID-N e ID-B disponibles en la tienda

Código	Tipo	Rango de medición	Resolución
543-570 (este)	ID-N	12,7 mm	0,01 mm
543-571	ID-N	12,7 mm / .5"	0,01 mm / .0005"
543-575	ID-N	12,7 mm	0,01 / 0,001 mm
543-576	ID-N	12,7 mm / .5"	0,01 / 0,001 mm
543-580	ID-B	5,0 mm	0,01 mm
543-585	ID-B	5,0 mm	0,01 / 0,001 mm

Artículos incluidos

Reloj comparador digital 543-570
Pila SR44 (938882), para la puesta en marcha
Certificado de inspección de fábrica
Manual del usuario

Video

Preguntas y Respuestas

¿Qué garantiza en la práctica el IP66 del 543-570?

Dos niveles distintos. El primer 6 es de polvo: sellado total, no entra nada. El segundo 6 es de agua: el instrumento resiste chorro de agua en cualquier dirección, lo que incluye la salpicadura de refrigerante de corte. En la práctica es lo que permite dejarlo montado en el puesto durante el mecanizado.

¿Cuál es la diferencia entre el 543-570 y el 543-575?

La resolución. El 543-570 lee siempre en 0,01 mm; el 543-575 permite alternar entre 0,01 mm y 0,001 mm en el propio instrumento. Ambos tienen 12,7 mm de rango, IP66 y cuerpo de 35 mm. Si la tolerancia de sus piezas es de centésimas, el 543-570 alcanza.

¿Puedo montar el 543-570 invertido?

Sí. La pantalla gira 180° hasta la posición de lectura conveniente, y la función de lectura inversa cambia el sentido del conteo, de modo que la lectura siga creciendo en el sentido que tiene sentido para su montaje.

¿Cómo llevo la medición del 543-570 a la computadora?

Por el puerto Digimatic, con conector tipo G. Hay cuatro caminos, desde el cable resistente al agua con Input Tool USB hasta el envío inalámbrico por U-WAVE, incluso con disparo por pedal. Los códigos están en la pestaña Transmisión de datos.

¿Qué cable uso en el 543-570 sin perder el sellado?

El cable de comunicación resistente al agua, código 21EAA194 (1 m) o 21EAA190 (2 m). La conexión es el punto donde un cable común comprometería el IP66, y estos fueron hechos para preservarlo.

¿Cuánto dura la pila del 543-570?

Aproximadamente 7.000 horas de uso continuo, con una pila SR44. Es la misma autonomía en toda la línea ID-N/B.

¿El valor de exactitud del 543-570 lo incluye todo?

No. Los 0,02 mm excluyen el error de ±1 dígito de conteo, que se suma aparte. Es la convención del catálogo Mitutoyo y conviene tenerla en cuenta al comparar con el número de otro fabricante.
