"Reloj Comparador Digital ABSOLUTE ID-SX Tapa Con Oreja Mejor Relación Costo-Beneficio 12,7mm/ .5" - 0,001mm/ .00005" – 543-791B-10"

Name: "Reloj Comparador Digital ABSOLUTE ID-SX Tapa Con Oreja Mejor Relación Costo-Beneficio 12,7mm/ .5" - 0,001mm/ .00005" – 543-791B-10"
Brand: Mitutoyo
SKU: 543-791B-10

SKU: 543-791B-10

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

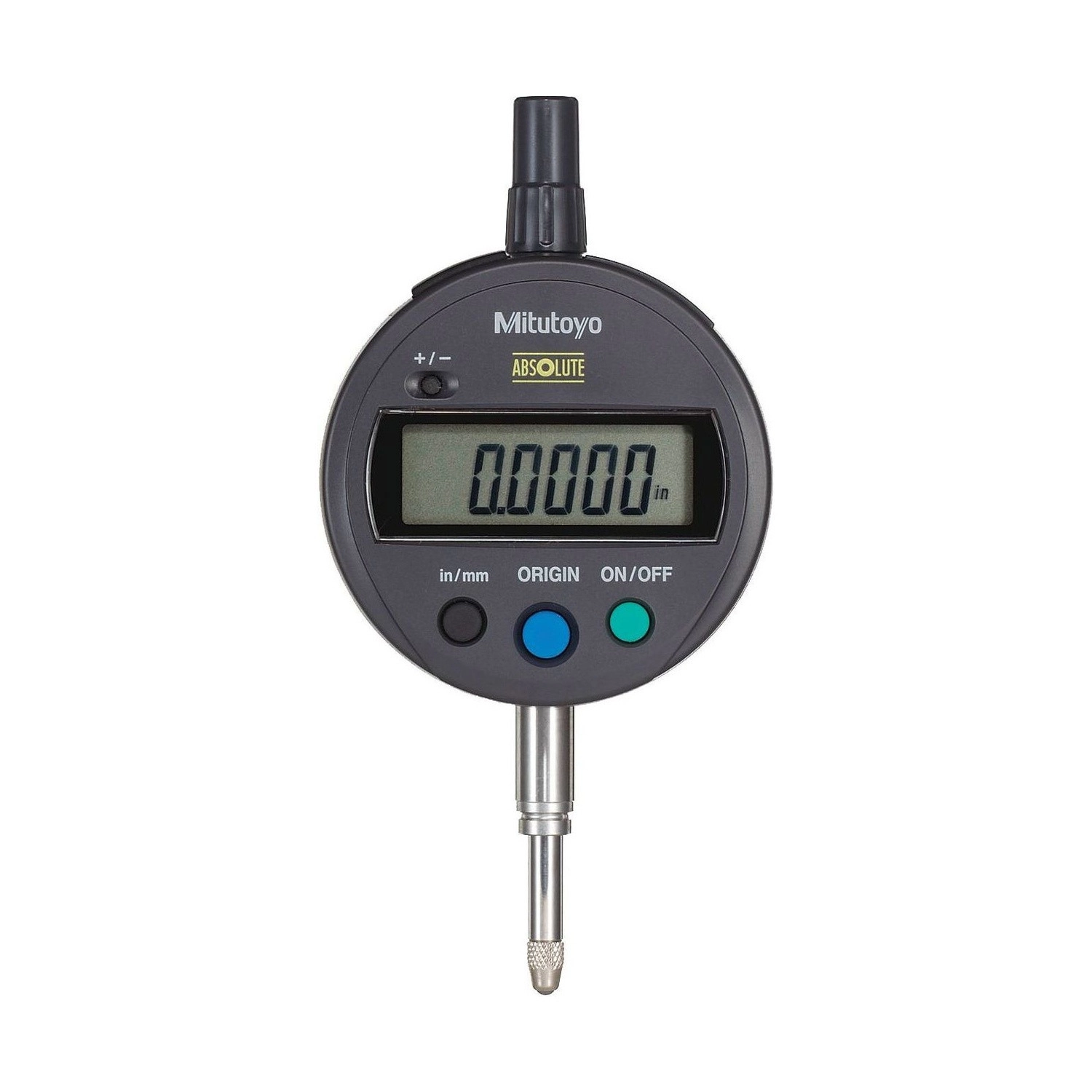

El Reloj Comparador Digital ABSOLUTE ID-SX 543-791B-10 tiene tapa trasera con oreja (fijación con tornillo pasante, sin holgura ni rotación) y es la versión de mayor precisión de la serie ID-SX: resolución de 0,001 mm / 0,00005", cien veces más fina que los modelos 543-781/781B, con lectura alternable entre milímetro y pulgada en el mismo instrumento.

Mide todo el rango de 12,7 mm (0,5") con exactitud garantizada de ±0,003 mm, histéresis de 0,002 mm y repetibilidad de 0,002 mm, dentro de la norma EN ISO. La fuerza de medición es de hasta 1,5 N y la protección es IP42.

Usa el sensor ABSOLUTE, que mantiene el origen grabado incluso con el instrumento apagado, y sale de fábrica con batería SR44 (autonomía aproximada de 18.000 horas, algo menor que la de los modelos 0,01 mm por la resolución más fina) y certificado de inspección. La salida Digimatic permite recolectar las lecturas por software (pestaña Transmisión de datos).

Rango 12,7 mm / 0,5" · resolución 0,001 mm / 0,00005"
Exactitud ±0,003 mm · repetibilidad 0,002 mm
Lectura mm/pulg alternable · tapa con oreja
Sensor ABSOLUTE · batería SR44 (~18.000 h)

Diferenciales

Destacados del producto

Lo que caracteriza al reloj comparador digital 543-791B-10

La versión de mayor precisión de la serie ID-SX, cien veces más fina que el 543-781/781B (0,01 mm).

Cambia entre milímetro y pulgada en el propio instrumento, sin necesitar un segundo reloj.

Fijación con tornillo pasante en las dos orejas: sin holgura ni rotación en dispositivo dedicado o calibre de control.

No pierde el origen al apagarse; no requiere reajustar el cero en cada medición.

Avisa batería baja, error de sensor y error de composición de datos ABS antes de comprometer la lectura.

Recolecta la lectura por software USB-ITPAK o por el sistema inalámbrico U-WAVE-T (pestaña Transmisión de datos).

Especificaciones

Principales características

Conozca en detalle los recursos del 543-791B-10

Resolución de 0,001 mm / 0,00005" RANGO 12,7 MM / 0,5"

La resolución más fina de la serie ID-SX de esta línea, cien veces menor que los modelos 0,01 mm.
±0,003 mm garantizada EXACTITUD

Dentro de la norma EN ISO, con histéresis de 0,002 mm y repetibilidad de 0,002 mm.
Alternable en el instrumento LECTURA MM/PULGADA

Cambia entre los dos sistemas sin necesitar un segundo reloj comparador.
~18.000 horas de autonomía BATERÍA SR44

Una única batería SR44, incluida de fábrica, para uso continuo prolongado.
Origen siempre grabado SENSOR ABSOLUTE

No requiere reajustar el cero en cada nuevo encendido del instrumento.

Soluciones

¿Qué problemas resuelve este producto?

Situaciones reales en las que el 543-791B-10 marca la diferencia

Desafío Medir en mm en un turno y en pulgada en otro, sin cambiar de instrumento

Una fábrica que atiende cliente métrico e imperial el mismo día normalmente necesita 2 relojes comparadores.

Solución

El 543-791B-10 alterna la lectura entre milímetro y pulgada en el propio visor, con resolución de 0,001 mm / 0,00005" en ambos sistemas.

Desafío Garantizar ±0,003 mm en un control de calidad riguroso

Una pieza con tolerancia ajustada exige un instrumento con exactitud bien menor que la tolerancia de la pieza.

Solución

La exactitud garantizada del 543-791B-10 es de ±0,003 mm en todo el rango de 12,7 mm, con repetibilidad de 0,002 mm.

Desafío Fijar el reloj en un dispositivo de control sin holgura

Un soporte común de resorte o clamp permite rotación o vibración del instrumento durante la lectura.

Solución

La tapa con oreja del 543-791B-10 traba con tornillo pasante en las dos orejas, sin holgura ni giro, ideal para calibre de control y bancos de prueba dedicados.

Desafío Recolectar cientos de lecturas sin error de transcripción

Anotar manualmente cada lectura es lento y propenso a error de digitación.

Solución

La salida Digimatic tipo F, con el Input Tool y el software USB-ITPAK (o el sistema inalámbrico U-WAVE-T), envía la lectura directo a planilla o SPC.

Datos Técnicos

Información Técnica

Especificaciones, detalles, funciones, transmisión de datos, variaciones de la serie e ítems incluidos.

Especificaciones

Serie: ID-S
Fuerza de medición: 1,5N o menor
Vida útil de la batería: Aprox. 18.000 horas
Batería: SR44 (accesorio estándar para operación inicial)
Marca: Mitutoyo
Sistema de Medición: Métrico y Pulgadas (mm/in)
Alcance (mm): 0-12,7mm
Alcance (in): 0-0,5"
Resolución (mm): 0,001mm
Resolución (in): 0,00005"
Exactitud (mm): ±0,003mm
Exactitud (in): ±0,0001"
Protección IP: IP42
Salida de Datos: Sí
Tecnología: Absolute
Tapa trasera: Con oreja
Diámetro del vástago: 8mm
Histéresis: 0,002mm
Repetibilidad: 0,002mm
Punta de contacto: Esfera de metal duro (M2,5x0,45)

Detalles técnicos

Nombre de fábrica: ID-S112MXB2
Norma: EN ISO Standard
Visor: LCD, altura de carácter 9 mm
Escala digital: Encoder lineal absoluto, tipo capacitancia electrostática
Velocidad de respuesta: Ilimitada (sigue el vástago sin retraso)
Alarma: Batería baja, error de sensor, error de composición de datos ABS
Masa: 140 g

Funciones

ON/OFF

Enciende y apaga el instrumento sin perder el origen grabado por el sensor ABSOLUTE.

Alternar entre mm y pulgada

Cambia el sistema de lectura entre milímetro y pulgada directamente en el instrumento.

Inversión del sentido de conteo

Alterna qué dirección del movimiento del vástago suma o resta en la lectura, según el dispositivo de medición.

Poner a cero el origen (ABS-Zero)

Define un nuevo origen en cualquier momento, sin depender de reencender el instrumento.

Transmisión de datos

Este relógio usa conector Digimatic tipo F.

Opción	Qué comprar	Indicada para
1. Cable Digimatic + Input Tool tipo F · 1 m	06AFM380F + 905338 + 06AFM386	Banco fijo junto a la computadora
2. Cable Digimatic + Input Tool tipo F · 2 m	06AFM380F + 905409 + 06AFM386	Mayor distancia hasta la computadora
3. Transmisor inalámbrico U-WAVE-T	02AZD790F + 02AZD730H + 02AZD810E	Varios bancos · sin cable hasta la computadora

Opción 1

Cable Digimatic + Input Tool tipo F · 1 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905338 (Cable de comunicación plano estándar recto sin botón DATOS · 1 m) + 06AFM386 (Software opcional para interfaz Input Tool USB Directa y U-WAVE · USB-ITPAK V2.0)

El cable plano tipo F conecta la salida Digimatic del reloj comparador al Input Tool USB, que se comporta como un teclado al disparar la lectura. Este indicador no tiene botón de datos integrado, por lo que la lectura se activa con el software USB-ITPAK V2.0, que también permite configurar el instrumento (modo Digimatic S1, bidireccional).

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905338Cable de comunicación plano estándar recto sin botón DATOS · 1 mVer producto →

06AFM386Software opcional para interfaz Input Tool USB Directa y U-WAVE · USB-ITPAK V2.0Ver producto →

Opción 2

Cable Digimatic + Input Tool tipo F · 2 m

Necesitás estos ítems: 06AFM380F (Interfaz Input Tool USB de entrada directa ITN - Tipo F) + 905409 (Cable de comunicación plano estándar recto sin botón DATA · 2 m) + 06AFM386 (Software opcional para interfaz Input Tool USB Directa y U-WAVE · USB-ITPAK V2.0)

Misma conexión del cable de 1 m, con 2 metros para mayor distancia entre el reloj y el Input Tool.

06AFM380FInterfaz Input Tool USB de entrada directa ITN - Tipo FVer producto →

905409Cable de comunicación plano estándar recto sin botón DATA · 2 mVer producto →

06AFM386Software opcional para interfaz Input Tool USB Directa y U-WAVE · USB-ITPAK V2.0Ver producto →

Opción 3

Transmisor inalámbrico U-WAVE-T

Necesitás estos ítems: 02AZD790F (Cable de conexión tipo F para U-WAVE (Reloj Comparador)) + 02AZD730H (Transmisor de datos inalámbrico U-WAVE-T con LED) + 02AZD810E (Receptor de Datos Inalámbrico Modelo U-WAVE-R)

El cable de conexión tipo F conecta el reloj al transmisor U-WAVE-T, que envía la lectura por radiofrecuencia al receptor U-WAVE-R conectado a la PC. No usa el software USB-ITPAK (tiene software propio de recolección). El transmisor con LED confirma visualmente cada envío; la alternativa con zumbador es el 02AZD880H.

02AZD790FCable de conexión tipo F para U-WAVE (Reloj Comparador)Ver producto →

02AZD730HTransmisor de datos inalámbrico U-WAVE-T con LEDVer producto →

02AZD810EReceptor de Datos Inalámbrico Modelo U-WAVE-RVer producto →

Este indicador es tipo F (conector Digimatic, catálogo p2025 pág. 09-23/24). No existe la versión U-WAVE fit (clip) para esta línea, pero sí el sistema U-WAVE-T (transmisor separado + cable dedicado), Opción 3 arriba. El modo Digimatic S1 (bidireccional, sin botón de datos integrado, camino con cable) exige el software USB-ITPAK.

Variaciones de la serie

Relojes Comparadores Digitales ABSOLUTE ID-S / ID-SX

Código	Tapa trasera	Rango	Resolución
543-781-10	Con oreja	12,7 mm	0,01 mm
543-781B-10	Lisa	12,7 mm	0,01 mm
543-782-10	Con oreja	12,7 mm	0,0005"/0,01 mm
543-782B-10	Lisa	12,7 mm	0,0005"/0,01 mm
543-791-10	Con oreja	12,7 mm	0,00005"/0,001 mm
543-791B-10 (este)	Con oreja	12,7 mm	0,00005"/0,001 mm

Ítems incluidos

Reloj comparador digital 543-791B-10, con batería SR44 instalada
Certificado de inspección de fábrica

Video

Preguntas frecuentes

Preguntas y Respuestas

¿Qué es el reloj comparador digital 543-791B-10?

Es un reloj comparador digital ABSOLUTE ID-SX Mitutoyo, la versión de mayor precisión de la serie: rango de 12,7 mm/0,5" y resolución de 0,001 mm/0,00005", con tapa trasera con oreja para fijación rígida.

¿Cuál es la exactitud del 543-791B-10?

La exactitud garantizada (E MPE) es de ±0,003 mm en todo el rango de 12,7 mm, con histéresis de 0,002 mm y repetibilidad de 0,002 mm, dentro de la norma EN ISO.

¿El 543-791B-10 mide en milímetro y en pulgada?

Sí. La lectura es alternable entre los dos sistemas en el propio instrumento, con resolución de 0,001 mm o 0,00005" según el sistema elegido.

¿Cómo se fija el 543-791B-10 en el dispositivo de medición?

Por la tapa trasera con oreja: dos orificios permiten fijación con tornillo pasante, trabando el instrumento sin holgura ni rotación.

¿Qué batería usa el 543-791B-10 y cuál es su autonomía?

Usa 1 batería SR44, con autonomía aproximada de 18.000 horas de uso continuo (algo menor que los modelos 0,01 mm, por la resolución más fina). Sale de fábrica con la batería instalada y certificado de inspección.
