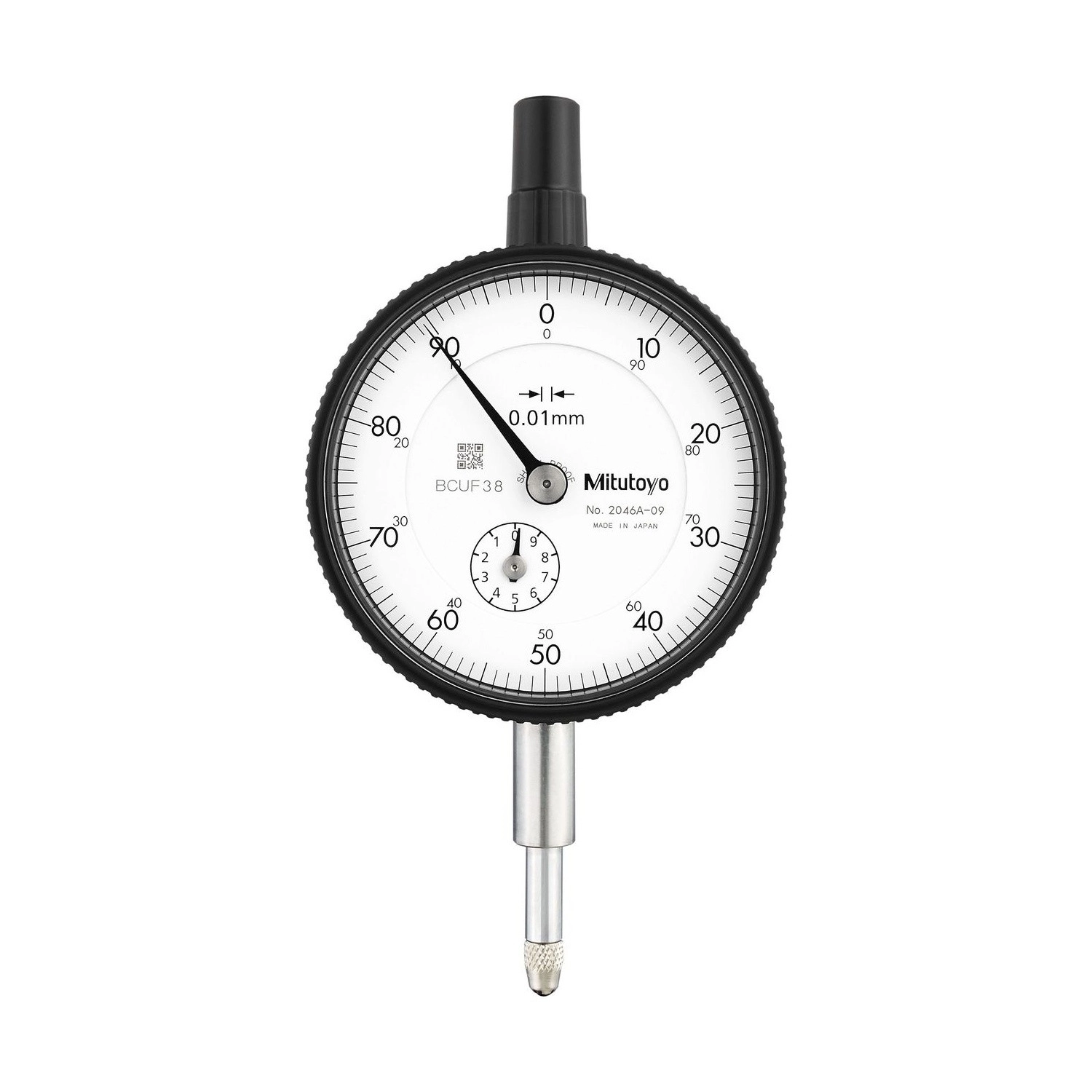

Reloj Comparador Modelo Estándar Tapa Con Oreja 10mm/0,01mm - 2046A-09

Reloj Comparador Modelo Estándar Tapa Con Oreja 10mm/0,01mm - 2046A-09

Name: Reloj Comparador Modelo Estándar Tapa Con Oreja 10mm/0,01mm - 2046A-09
Brand: Mitutoyo
SKU: 2046A-09

SKU: 2046A-09

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

El Reloj Comparador Analógico Mitutoyo 2046A-09 es la versión a prueba de impacto del 2046A. Mismo intervalo de 10 mm y graduación de 0,01 mm, con el mecanismo reforzado para el impacto que el instrumento recibe en la línea de producción.

El refuerzo tiene un precio declarado en catálogo: el error máximo permitido es de ±0,015 mm en todo el recorrido, contra ±0,013 mm del 2046A común. Histéresis y repetibilidad siguen en 0,003 mm y la fuerza de medición en hasta 1,4 N.

Trae la construcción de la línea: acero inoxidable templado, punta de contacto de carburo, sellado contra aceite y agua: más el amortiguador en el punto de reposo superior, que absorbe el retorno brusco del husillo.

A prueba de impacto: mecanismo reforzado
Intervalo 10 mm · graduación 0,01 mm
Error máximo permitido ±0,015 mm (contra ±0,013 del 2046A)
Histéresis y repetibilidad 0,003 mm · fuerza hasta 1,4 N

Diferenciales

Destacados del producto

Lo que distingue al 2046A-09 dentro de la línea de graduación 0,01 mm de la Serie 2.

Mecanismo reforzado para el impacto de la planta.

El mismo rango de trabajo del 2046A común.

Dos micrómetros más que el 2046A: es el precio del refuerzo.

Absorbe el retorno brusco del husillo cuando el operador lo suelta.

Rosca M2,5 × 0,45, acompaña al instrumento.

Cuerpo sin agujeros pasantes.

Especificaciones

Características principales

Qué significa en la práctica cada número del 2046A-09.

A prueba de impacto CARACTERÍSTICA

Versión reforzada del 2046A. Es el modelo indicado cuando el instrumento vive cerca de una prensa, una cinta o un banco de montaje, donde el golpe es rutina y no excepción.
±0,015 mm ERROR MÁXIMO PERMITIDO

Dos micrómetros por encima del 2046A común, que queda en ±0,013 mm. El catálogo declara esa diferencia: el refuerzo cuesta un poco de exactitud al final del recorrido.
10 mm de recorrido INTERVALO

Igual al del 2046A, con graduación de 0,01 mm y una vuelta de la aguja valiendo 1 mm.
0,003 mm HISTÉRESIS Y REPETIBILIDAD

Iguales a las del 2046A. El refuerzo no empeora la consistencia de la medición repetida, solo el error máximo a lo largo del recorrido.
Hasta 1,4 N FUERZA DE MEDICIÓN

Fuerza estándar de la línea.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 2046A-09 es la elección correcta.

Desafío Comparador que se rompe cerca de la prensa

En banco de montaje y junto a una prensa, el instrumento recibe golpes de pieza, de herramienta y de caída. El mecanismo común se sale de calibración o se traba.

Solución

El 2046A-09 es la versión a prueba de impacto de la misma línea, con mecanismo reforzado para ese uso.

Desafío Elegir entre resistencia y exactitud sin saber el precio

La ficha del modelo reforzado suele decir solo "a prueba de impacto", y quien compra no sabe si pierde exactitud ni cuánta.

Solución

Aquí está declarado: el 2046A-09 tiene ±0,015 mm contra ±0,013 mm del 2046A, e histéresis y repetibilidad iguales, de 0,003 mm.

Desafío Instrumento que se sale de calibración todo el tiempo

Cuando el comparador debe volver al laboratorio cada pocas semanas, el costo no es la calibración: es la línea parada y la pieza medida con un instrumento fuera.

Solución

El refuerzo del 2046A-09 existe para alargar ese intervalo en ambiente de impacto.

Desafío Husillo suelto que vuelve de golpe

Cuando el operador suelta el husillo, este retorna con impacto y el mecanismo sufre: y ese es el golpe más frecuente de todos, porque viene del propio uso.

Solución

El 2046A-09 tiene amortiguador en el punto de reposo superior, que absorbe ese retorno.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: Serie 2
Fuerza de medición: 1,4N o menor
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-10mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,015mm
Protección IP: Sin protección
Tecnología: Analógico
Tapa trasera: Con oreja
Histéresis: 0,003mm
Repetibilidad: 0,003mm

Detalles técnicos

Característica: A prueba de impacto
Intervalo: 10 mm
Escala: Continua, lectura ±0-100
Nombre de fábrica: Dial Indicator Serie 2: modelo estándar, graduación de 0,01 mm
Bisel: Diámetro exterior de 57 mm
Punta de contacto: Carburo, rosca M2,5 × 0,45, accesorio estándar
Construcción: Sellado contra aceite y agua, acero inoxidable templado y engranaje principal de material resistente al desgaste y a la deformación
Cuerpo: Sin agujeros pasantes, lo que aumenta la resistencia al aceite y al polvo
Carátula: Recubrimiento antirreflejo y antimanchas, para una lectura más fácil
Sujeción por el vástago: Buje rediseñado: mayor rango de sujeción, par máximo de 150 N·cm con tornillo M5
Amortiguador: En el punto de reposo superior del husillo
Accesorios opcionales: Indicadores de límite (21AZB195, 2 piezas), sujetador del bisel (21AZB148) y palanca de elevación (21EZA198), montable a la derecha o a la izquierda
Certificado: Certificado de inspección de fábrica

Variaciones de la serie

Otros modelos de la línea de graduación 0,01 mm de la Serie 2 disponibles en la tienda

Código	Tapa trasera	Intervalo	Resolución	Característica
2044A	Con oreja	5 mm	0,01 mm	Escala continua
2046A	Con oreja	10 mm	0,01 mm	Escala continua
2046AB	Plana	10 mm	0,01 mm	Escala continua
2046A-09 (este)	Con oreja	10 mm	0,01 mm	A prueba de impacto
2047A	Con oreja	10 mm	0,01 mm	Escala balanceada (0-50-0)

Artículos incluidos

Reloj comparador analógico 2046A-09
Punta de contacto de carburo, rosca M2,5 × 0,45
Certificado de inspección de fábrica
Manual del usuario

Preguntas frecuentes

Preguntas y Respuestas

¿Qué indica el sufijo -09 del 2046A-09?

Es la versión a prueba de impacto del modelo. El 2046A-09 tiene el mismo intervalo y graduación del 2046A, con el mecanismo reforzado para soportar impacto.

¿Por qué la exactitud del 2046A-09 es peor que la del 2046A?

Porque el refuerzo del mecanismo tiene ese costo, y el catálogo lo declara: ±0,015 mm contra ±0,013 mm en todo el recorrido. En cambio, histéresis y repetibilidad son iguales en ambos, 0,003 mm.

¿Cuándo vale la pena elegir el 2046A-09 y cambiar exactitud por resistencia?

Cuando la tolerancia que usted controla es mayor que la diferencia. Dos micrómetros rara vez deciden una pieza de taller; un comparador roto o fuera de calibración detiene la línea.

¿A prueba de impacto significa que puedo dejar caer el 2046A-09?

No. El refuerzo es para el impacto del uso: golpe de pieza, retorno brusco del husillo, vibración de banco. La caída sigue siendo motivo de recalibración, y el manual pide no golpear ni dejar caer el instrumento.

¿Los indicadores de límite acompañan al 2046A-09?

No. En esta generación los indicadores de límite (21AZB195, 2 piezas) y el sujetador del bisel (21AZB148) son accesorios opcionales. Acompañan la punta de contacto de carburo, el certificado de inspección y el manual.

¿Cómo saber si el 2046A-09 sufrió con un impacto?

Comparando con un patrón conocido: bloque patrón o el propio dispositivo de referencia. Si la lectura repetida a la misma altura pasa a variar más de 0,003 mm, es señal de que el mecanismo necesita atención.
