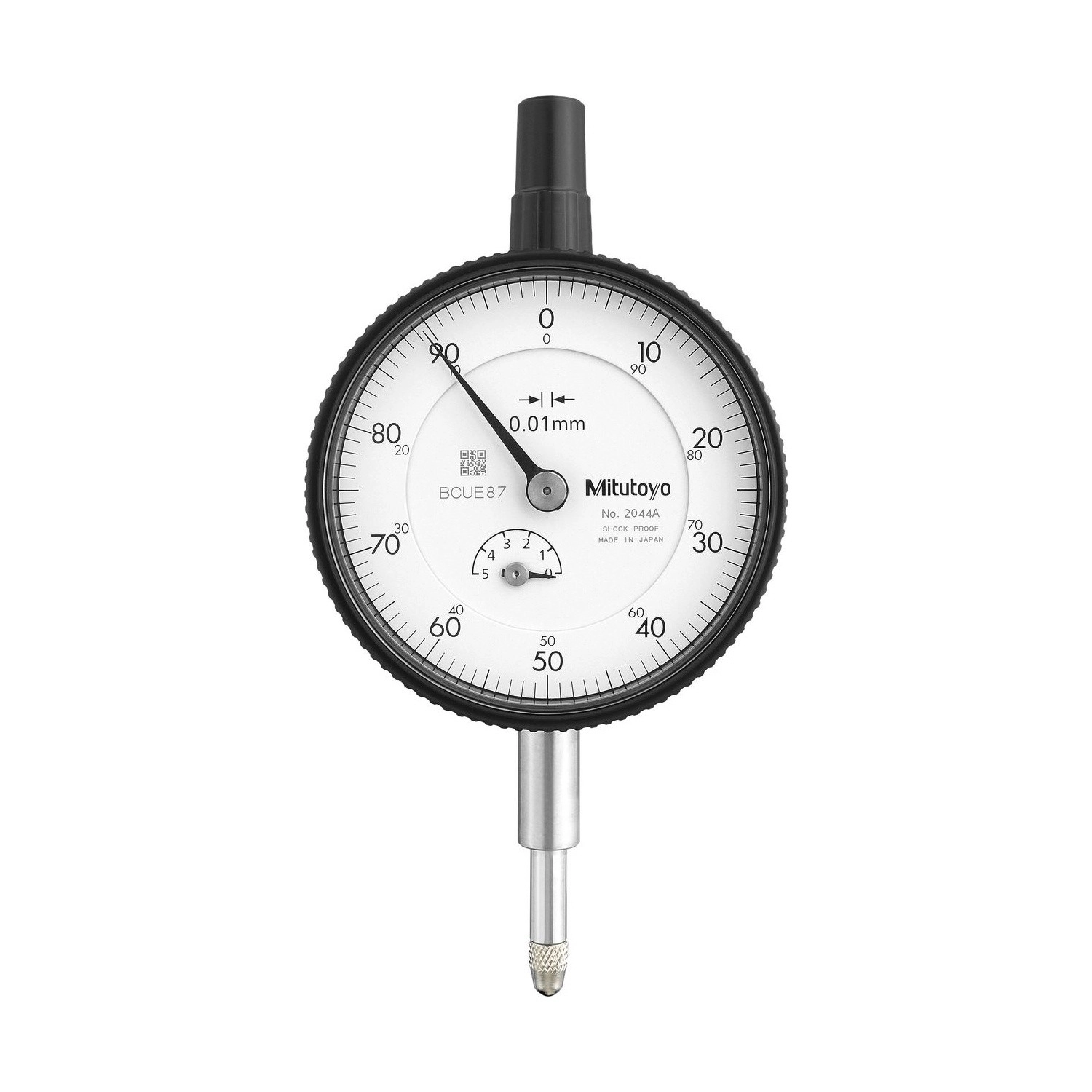

Reloj Comparador Modelo Estándar Tapa Con Oreja 5mm/0,01mm - 2044A

Reloj Comparador Modelo Estándar Tapa Con Oreja 5mm/0,01mm - 2044A

Name: Reloj Comparador Modelo Estándar Tapa Con Oreja 5mm/0,01mm - 2044A
Brand: Mitutoyo
SKU: 2044A

SKU: 2044A

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

El Reloj Comparador Analógico Mitutoyo 2044A es el modelo de recorrido más corto de la línea de graduación 0,01 mm: 5 mm, la mitad del 2046A. Sirve al dispositivo de control donde la pieza varía poco y el espacio es ajustado.

La graduación es de 0,01 mm con error máximo permitido de ±0,012 mm en todo el recorrido, histéresis y repetibilidad de 0,003 mm y fuerza de medición de hasta 1,4 N.

Trae la construcción de la línea: bisel de 57 mm, punta de contacto de carburo, sellado contra aceite y agua y amortiguador en el punto de reposo superior, que protege el mecanismo cuando el husillo vuelve de golpe. La escala es continua y la tapa trasera es con oreja.

Intervalo 5 mm · graduación 0,01 mm
Error máximo permitido ±0,012 mm
Histéresis y repetibilidad 0,003 mm · fuerza hasta 1,4 N
Escala continua · tapa con oreja · amortiguador en el reposo

Diferenciales

Destacados del producto

Lo que distingue al 2044A dentro de la línea de graduación 0,01 mm de la Serie 2.

La mitad del modelo de 10 mm, para dispositivo compacto.

El menor de la familia, justamente por tener el recorrido más corto.

Protege el mecanismo cuando el husillo se suelta y vuelve de golpe.

Rosca M2,5 × 0,45, acompaña al instrumento.

El tamaño estándar de la línea, legible en el banco.

Construcción cerrada, sin agujero pasante en el cuerpo.

Especificaciones

Características principales

Qué significa en la práctica cada número del 2044A.

5 mm de recorrido INTERVALO

La mitad del 2046A. En dispositivo de control dedicado el recorrido corto es ventaja: ocupa menos y el husillo llega antes al punto de medición.
0,01 mm por división GRADUACIÓN

La centésima cubre la mayor parte de la tolerancia de producción, que queda en el orden de las decenas de micrómetros.
±0,012 mm ERROR MÁXIMO PERMITIDO

En todo el recorrido de 5 mm. En las fracciones menores el catálogo es más exigente: 5 μm en 1/10 de vuelta y 10 μm en una vuelta.
0,003 mm REPETIBILIDAD

Es lo que garantiza que medir la misma pieza dos veces dé el mismo número. Histéresis igual, 0,003 mm.
Hasta 1,4 N FUERZA DE MEDICIÓN

Fuerza estándar de la línea, adecuada a pieza metálica apoyada con firmeza.

Soluciones

Qué problemas resuelve

Situaciones de medición en las que el 2044A es la elección correcta.

Desafío Dispositivo de control sin espacio

Un comparador de 10 mm ocupa una altura que no siempre existe en una plantilla compacta o en máquina, y obliga a rediseñar la sujeción.

Solución

El 2044A tiene 5 mm de recorrido y el mismo bisel de 57 mm, así que cabe donde el de recorrido largo no cabe sin perder legibilidad.

Desafío Husillo suelto que vuelve de golpe

Cuando el operador suelta el husillo, este retorna con impacto y el mecanismo sufre. Es la causa más común de que un comparador pierda exactitud antes de tiempo.

Solución

El 2044A tiene amortiguador en el punto de reposo superior, que absorbe ese retorno.

Desafío Aceite y viruta entrando en el instrumento

En mecanizado el comparador convive con niebla de aceite y polvo de rebaba, que entran por los agujeros del cuerpo y traban el mecanismo.

Solución

El cuerpo del 2044A no tiene agujeros pasantes y la construcción está sellada contra aceite y agua.

Desafío Lectura difícil bajo la luz de la nave

El reflejo en el cristal y la carátula manchada de aceite hacen que el operador se incline y lea mal.

Solución

La carátula del 2044A tiene recubrimiento antirreflejo y antimanchas, y el bisel de 57 mm da dígitos grandes.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, variaciones de la serie y contenido de la caja.

Especificaciones

Serie: Serie 2
Fuerza de medición: 1,4N o menor
Marca: Mitutoyo
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-5mm
Resolución (mm): 0,01mm
Exactitud (mm): ±0,012mm
Protección IP: Sin protección
Tecnología: Analógico
Tapa trasera: Con oreja
Diámetro del vástago: 8mm
Histéresis: 0,003mm
Repetibilidad: 0,003mm

Detalles técnicos

Intervalo: 5 mm, el más corto de la línea de 0,01 mm
Escala: Continua, lectura ±0-100
Nombre de fábrica: Dial Indicator Serie 2: modelo estándar, graduación de 0,01 mm
Bisel: Diámetro exterior de 57 mm
Punta de contacto: Carburo, rosca M2,5 × 0,45, accesorio estándar
Construcción: Sellado contra aceite y agua, acero inoxidable templado y engranaje principal de material resistente al desgaste y a la deformación
Cuerpo: Sin agujeros pasantes, lo que aumenta la resistencia al aceite y al polvo
Carátula: Recubrimiento antirreflejo y antimanchas, para una lectura más fácil
Sujeción por el vástago: Buje rediseñado: mayor rango de sujeción, par máximo de 150 N·cm con tornillo M5
Amortiguador: En el punto de reposo superior del husillo
Accesorios opcionales: Indicadores de límite (21AZB195, 2 piezas), sujetador del bisel (21AZB148) y palanca de elevación (21EZA198), montable a la derecha o a la izquierda
Certificado: Certificado de inspección de fábrica

Variaciones de la serie

Otros modelos de la línea de graduación 0,01 mm de la Serie 2 disponibles en la tienda

Código	Tapa trasera	Intervalo	Resolución	Característica
2044A (este)	Con oreja	5 mm	0,01 mm	Escala continua
2046A	Con oreja	10 mm	0,01 mm	Escala continua
2046AB	Plana	10 mm	0,01 mm	Escala continua
2046A-09	Con oreja	10 mm	0,01 mm	A prueba de impacto
2047A	Con oreja	10 mm	0,01 mm	Escala balanceada (0-50-0)

Artículos incluidos

Reloj comparador analógico 2044A
Punta de contacto de carburo, rosca M2,5 × 0,45
Certificado de inspección de fábrica
Manual del usuario

Preguntas frecuentes

Preguntas y Respuestas

¿Cuál es la diferencia entre el 2044A y el 2046A?

El recorrido. El 2044A mide 5 mm y el 2046A mide 10 mm. Graduación, fuerza de medición, construcción y tamaño del bisel son iguales. El error máximo permitido acompaña al recorrido: ±0,012 mm en el 2044A y ±0,013 mm en el 2046A.

¿Qué significa la escala continua del 2044A?

La carátula va de 0 a 100 en sentido horario y vuelve a empezar, así que el número crece junto con el avance del husillo. Es lo opuesto a la escala balanceada del 2047A, que lee 0-50-0 y muestra la desviación hacia ambos lados del cero.

¿Los indicadores de límite acompañan al 2044A?

No. En esta generación los indicadores de límite (código 21AZB195, con 2 piezas) y el sujetador del bisel (21AZB148) son accesorios opcionales, que se venden aparte. Lo que acompaña al instrumento es la punta de contacto de carburo, el certificado de inspección y el manual.

¿Se puede montar la palanca de elevación del 2044A de ambos lados?

Sí. La palanca de elevación del husillo es opcional (21EZA198) y puede instalarse del lado derecho o del izquierdo, y quitarse con facilidad.

¿Cómo sujetar el 2044A sin dañar el vástago?

Por el vástago, con el buje rediseñado de esta generación, que acepta un rango mayor de apriete. El par máximo en el punto de sujeción con tornillo M5 es de 150 N·cm, por encima de eso el vástago se deforma y el husillo se traba.

¿Puedo lubricar el husillo del 2044A?

No. El husillo trabaja seco; el aceite atrae polvo y viruta, que es lo que traba el mecanismo. La limpieza es con un paño seco y limpio.
