Accesorios para bloques patrón rectangulares Serie 516 - 516-601

Accesorios para bloques patrón rectangulares Serie 516 - 516-601

Name: Accesorios para bloques patrón rectangulares Serie 516 - 516-601
Brand: Mitutoyo
SKU: 516-601

SKU: 516-601

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Sobre el producto

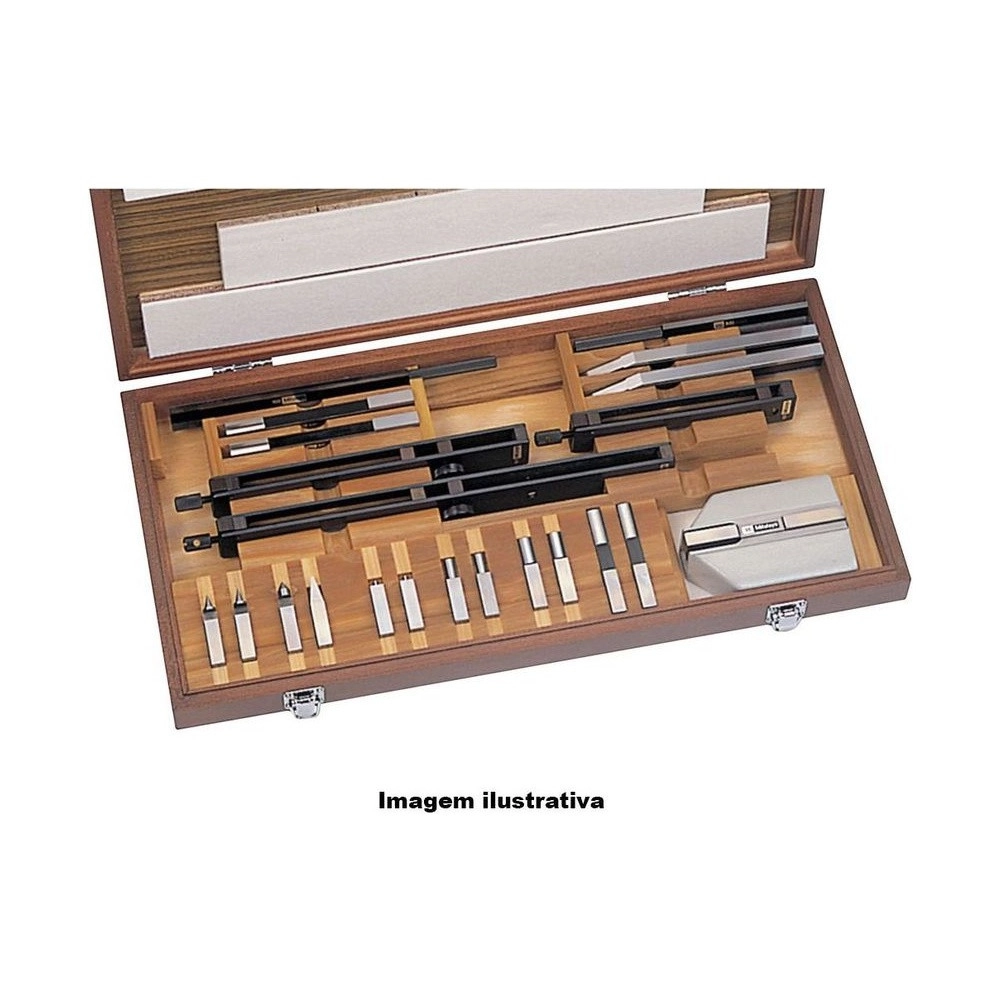

El Juego de Accesorios para Bloques Patrón Mitutoyo 516-601 reúne 22 piezas en estuche de madera para ampliar el uso de los bloques patrón rectangulares, de acero o de cerámica.

Armando estos elementos junto con los bloques, se construye un patrón de calibración de forma rápida y precisa: soportes de 5-100, 15-160 y 20-250 mm, base de 35 mm, pares de puntas media caña de radio 2, 5, 8, 12 y 20 mm, puntas plana, trazadora, de centrado y cónica, y barras lineales trianguladas de 100 y 160 mm.

Es el juego mayor de la serie. La versión de 14 piezas, 516-602, cambia la lista: tiene el soporte de 15-60 mm, pero no trae las puntas media caña de radio 12 y 20 mm, la punta plana, la cónica ni la barra de 160 mm.

22 piezas · estuche de madera
Para bloques de acero y cerámica · rectangulares
3 soportes · de 5 a 250 mm
Puntas media caña · radio de 2 a 20 mm

Diferenciales

Aspectos destacados del producto

Lo que distingue al 516-601 entre los bloques patrón Mitutoyo.

Junto con los bloques rectangulares.

5-100, 15-160 y 20-250 mm.

Radios de 2, 5, 8, 12 y 20 mm.

Y puntas plana, de centrado y cónica.

De 100 y 160 mm.

Incluido.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 516-601.

22 Piezas

En estuche de madera.
20-250 mm Soporte mayor

Código 619005.
35 mm Base

Código 619009.
Radio 2 a 20 mm Puntas media caña

Cinco pares.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 516-601 es la elección correcta.

Desafío Patrón dedicado para inspección periódica

Encargar un patrón fijo para cada instrumento es caro y lento.

Solución

Con el 516-601 y los bloques, el patrón se arma en el banco.

Desafío Medir diámetro interno con bloques

Un bloque rectangular solo no toca un agujero.

Solución

Las puntas media caña, montadas en el soporte, crean una referencia interna.

Desafío Trazar con referencia de bloque

Transferir una altura exacta a la pieza exige una punta adecuada.

Solución

El juego trae punta trazadora y base de 35 mm.

Desafío Pila de bloques larga

Una composición alta necesita quedar fija.

Solución

Los soportes llegan a 20-250 mm.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 516
Modelo: para Bloques Estándar Rectangulares
Marca: Mitutoyo

Detalles técnicos

Código: 516-601 (22 piezas)
Soportes: 5-100 mm (619003), 15-160 mm (619004), 20-250 mm (619005)
Base: 35 mm (619009)
Puntas media caña (pares): Radio 2 mm (619010), 5 (619011), 8 (619012), 12 (619013), 20 (619014)
Puntas: Plana (619018, par), trazadora (619019), de centrado (619020), cónica (619021, par)
Barras lineales trianguladas: 100 mm (619022) y 160 mm (619023)
Embalaje: Estuche de madera

Funciones

Cómo usar el 516-601

Montar en el soporte

La composición de bloques y puntas queda sujeta en el soporte elegido.

Referencia interna o externa

Las puntas media caña forman referencias de diámetro sobre la pila de bloques.

Trazar y centrar

Punta trazadora y punta de centrado para transferir medidas a la pieza.

Variantes de la serie

Bloques patrón de la serie 516 disponibles en la tienda

Código	Piezas	Material	Clase
516-938-10	112	Acero	0
516-338-10	112	Cerámica	0
516-337-60	112	Cerámica	K
516-946-10	87	Acero	0
516-945-60	87	Acero	K
516-958-10	47	Acero	0
516-968-10	32	Acero	2
516-803-10	2	Metal duro	0
516-830-10	2	Cerámica	0
516-832-10	2	Cerámica	0
516-106-10	10	Acero	0
516-156-10	10	Cerámica	0
516-378-10	10	Cerámica	0
516-607	1	Soporte	No aplica
516-601 (este)	22	Accesorios	No aplica
516-650E	8	Kit de mantenimiento	No aplica

Artículos incluidos

22 accesorios para bloques patrón rectangulares
Estuche de madera

Preguntas frecuentes

Preguntas y Respuestas

¿Qué viene en el 516-601?

Tres soportes (5-100, 15-160 y 20-250 mm), base de 35 mm, cinco pares de puntas media caña (radio 2, 5, 8, 12 y 20 mm), puntas plana, trazadora, de centrado y cónica, y barras trianguladas de 100 y 160 mm, en estuche de madera.

¿El 516-601 viene con bloques patrón?

No. Es un juego de accesorios, para armar junto con bloques rectangulares de acero o cerámica.

¿Cuál es la diferencia entre el 516-601 y el 516-602?

El 516-602 tiene 14 piezas: trae el soporte de 15-60 mm, que el 516-601 no tiene, pero no tiene las puntas media caña de radio 12 y 20 mm, la punta plana, la cónica ni la barra de 160 mm.

¿Las puntas del 516-601 vienen en pares?

Las media caña, la plana y la cónica vienen en pares; los demás elementos, en una pieza cada uno.

¿El 516-601 sirve para bloques de cerámica?

Sí. El catálogo indica el juego para bloques patrón rectangulares de acero y de cerámica.
