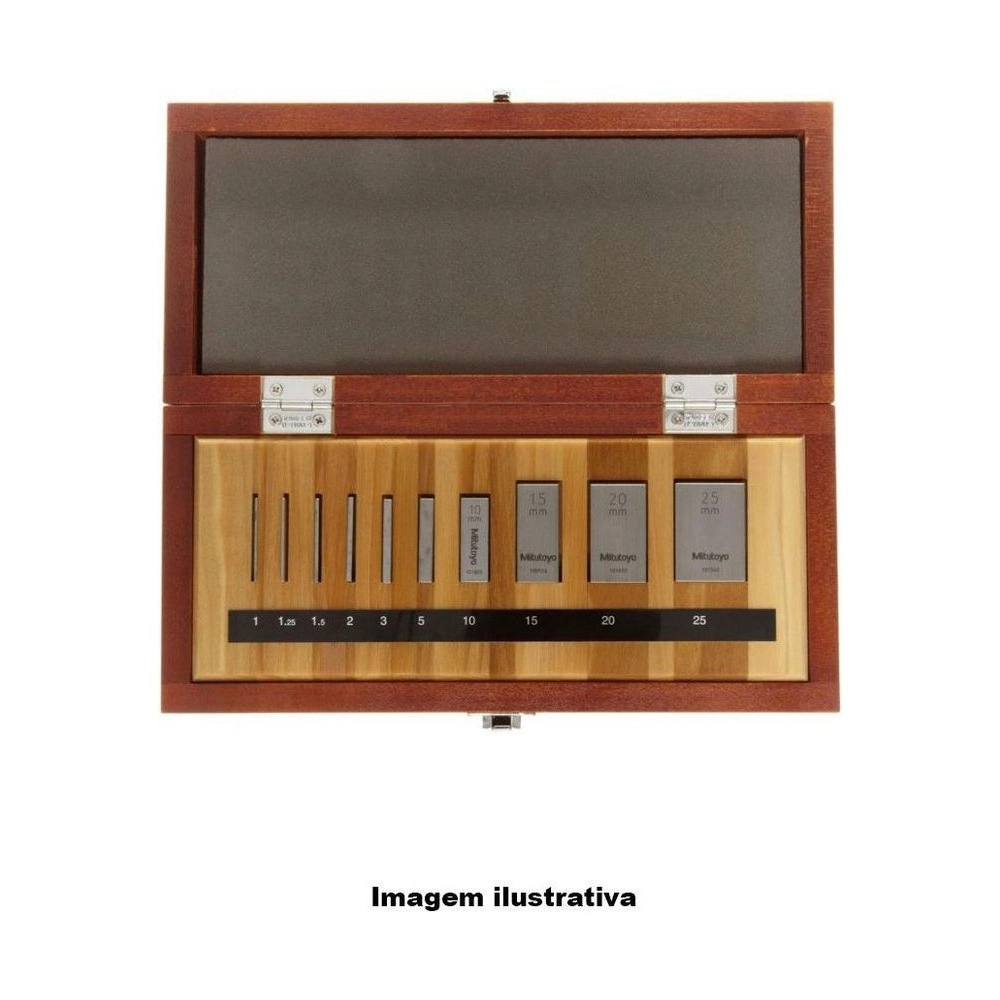

Juego de Bloques Patrón Rectangulares de Acero para Micrómetros Clase 0 con 10 piezas - 516-106-10

SKU: 516-106-10

Solicita un Presupuesto

Loading gears animation

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjeta Visa Tarjeta Mastercard Tarjeta American Express Tarjeta Diners Tarjeta Naranja Tarjeta Cabal Tarjeta Tarjeta Shopping Tarjeta Cencosud Tarjeta Argencard Tarjeta CMR

Tarjetas de débito

Tarjeta Visa Tarjeta Mastercard Tarjeta Maestro Tarjeta Cabal

Efectivo y otros medios

Rapipago Pago Fácil
Garantía
Producto original Mitutoyo
Accesorios incluidos
Paralelo óptico de 12 mm y certificado
Compra Segura
100% protegida
Sobre el producto

El Juego de Bloques Patrón para Micrómetros Mitutoyo 516-106-10 tiene 10 bloques rectangulares de acero, clase 0, y un paralelo óptico de 12 mm. Está dedicado a la inspección de micrómetros.

Las medidas son 2,5, 5,1, 7,7, 10,3, 12,9, 15, 17,6, 20,2, 22,8 y 25 mm. El catálogo recomienda este juego para verificar los errores instrumentales del micrómetro con la variación de dimensión de los bloques, garantizando la verificación en toda la rotación del husillo en la carrera de 0 a 25 mm.

Con el soporte calibrador de micrómetro 516-607, opcional, la pila de bloques queda sujeta para la inspección. Incluye certificado de inspección.

Resumen técnico
  • 10 bloques de acero · clase 0
  • Para micrómetro de 0 a 25 mm · bloques de 2,5 a 25 mm
  • Paralelo óptico de 12 mm · incluido
  • Soporte opcional 516-607 · se vende por separado

Aspectos destacados del producto

Lo que distingue al 516-106-10 entre los bloques patrón Mitutoyo.

Para micrómetros

Juego dedicado a la inspección de micrómetros.

Rotación completa del husillo

Medidas elegidas para la carrera de 0 a 25 mm.

Paralelo óptico

De 12 mm, incluido en el juego.

Clase 0

Bloques de acero.

Soporte 516-607

Opcional, sujeta la pila de bloques.

Diez medidas

De 2,5 a 25 mm.

Características principales

Lo que significa en la práctica cada dato del 516-106-10.

  • 10 Bloques

    2,5; 5,1; 7,7; 10,3; 12,9; 15; 17,6; 20,2; 22,8; 25 mm.

  • 12 mm Paralelo óptico

    De espesor, incluido.

  • 0 Clase

    Bloques de acero.

  • 0 a 25 mm Carrera atendida

    Micrómetros con esa carrera.

¿Qué problemas resuelve?

Situaciones en las que el 516-106-10 es la elección correcta.

Desafío Verificar el micrómetro en una sola medida

Revisar un solo punto no muestra el error a lo largo del husillo.

Solución

Los 10 bloques del 516-106-10 cubren la rotación completa del husillo de 0 a 25 mm.

Desafío Revisar la planitud de las caras

Una cara del micrómetro fuera de planitud distorsiona la lectura.

Solución

El juego trae un paralelo óptico de 12 mm.

Desafío Pila de bloques suelta

Los bloques sueltos se deslizan durante la inspección.

Solución

El soporte 516-607, opcional, sujeta la pila.

Desafío Micrómetro de gran capacidad

Por encima de 25 mm, el juego solo no alcanza.

Solución

El catálogo indica combinarlo con juegos de paso 25 mm, como los 516-115/6/7.

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

  • Serie: 516
  • Modelo: Rectangular para Micrómetros
  • Marca: Mitutoyo
  • Clase: Acero

Detalles técnicos

Código
516-106-10 (sufijo -10: norma ISO/DIN/JIS, con certificado de inspección)
Bloques
10, de acero: 2,5; 5,1; 7,7; 10,3; 12,9; 15; 17,6; 20,2; 22,8; 25 mm
Paralelo óptico
Espesor de 12 mm
Clase
0
Aplicación
Inspección de micrómetros de 0 a 25 mm
Soporte compatible
516-607 (opcional), que acepta los juegos 516-106, 516-107, 516-108, 516-156, 516-157 y 516-158

Funciones

Cómo usar el 516-106-10
Montar en el soporte

Con el 516-607, la pila de bloques queda sujeta en la posición de inspección.

Recorrer el husillo

Las diez medidas llevan el micrómetro a posiciones distintas de la rotación del husillo.

Revisar las caras

El paralelo óptico ayuda a verificar las caras de medición.

Variantes de la serie

Bloques patrón de la serie 516 disponibles en la tienda

Código Piezas Material Clase
516-938-10 112 Acero 0
516-338-10 112 Cerámica 0
516-337-60 112 Cerámica K
516-946-10 87 Acero 0
516-945-60 87 Acero K
516-958-10 47 Acero 0
516-968-10 32 Acero 2
516-803-10 2 Metal duro 0
516-830-10 2 Cerámica 0
516-832-10 2 Cerámica 0
516-106-10 (este) 10 Acero 0
516-156-10 10 Cerámica 0
516-378-10 10 Cerámica 0
516-607 1 Soporte No aplica
516-601 22 Accesorios No aplica
516-650E 8 Kit de mantenimiento No aplica

Artículos incluidos

  • 10 bloques patrón de acero, clase 0
  • Paralelo óptico de 12 mm
  • Certificado de inspección

Video

Preguntas y Respuestas

¿Para qué sirve el 516-106-10?

Para inspeccionar micrómetros: los 10 bloques permiten verificar los errores instrumentales en toda la rotación del husillo en la carrera de 0 a 25 mm.

¿Qué bloques vienen en el 516-106-10?

2,5, 5,1, 7,7, 10,3, 12,9, 15, 17,6, 20,2, 22,8 y 25 mm, en acero, más un paralelo óptico de 12 mm.

¿Necesito soporte para usar el 516-106-10?

El soporte calibrador de micrómetro 516-607 es opcional y sujeta la pila de bloques para la inspección.

¿El 516-106-10 sirve para micrómetros de más de 25 mm?

El catálogo indica combinarlo con juegos de bloques en pasos de 25 mm, como los 516-115, 516-116 y 516-117.

¿Cuál es la clase del 516-106-10?

Clase 0, con certificado de inspección.
