Juego de Bloques Patrón Rectangulares con 47 piezas Clase 0 - 516-958-10

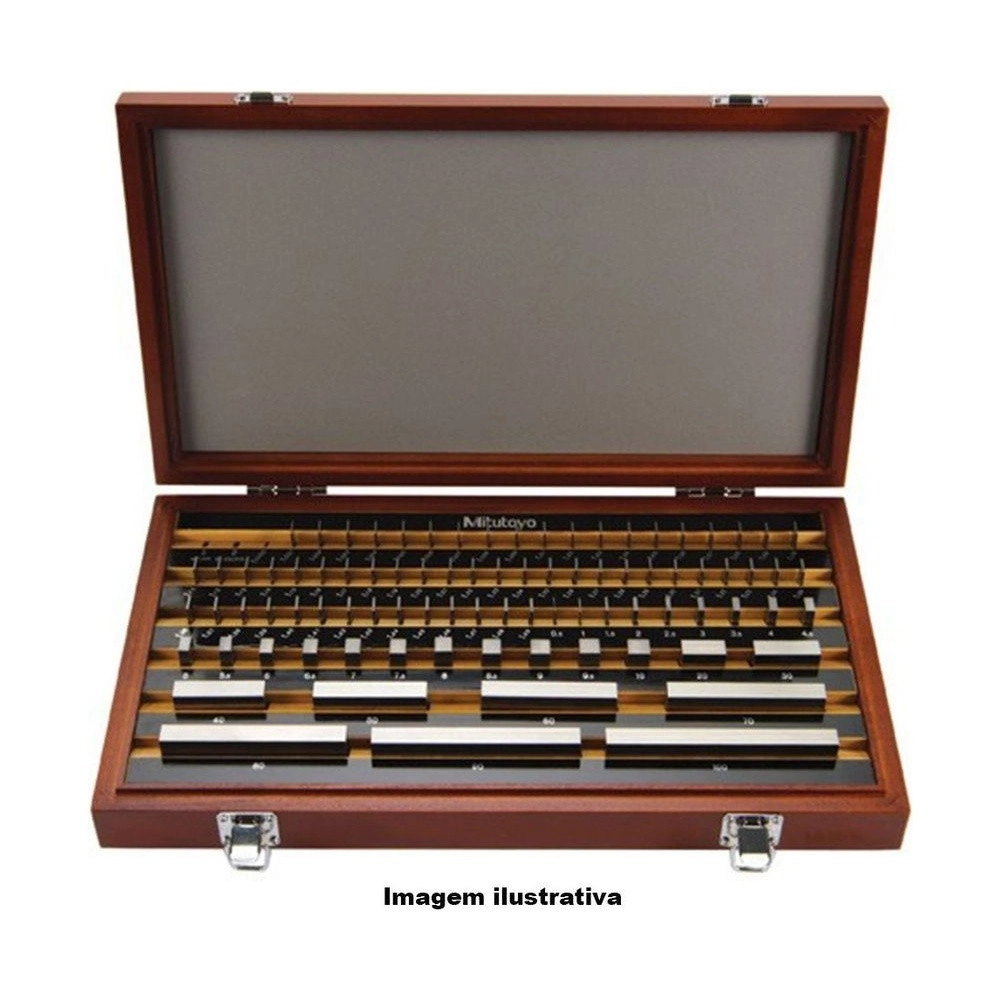

Name: Juego de Bloques Patrón Rectangulares con 47 piezas Clase 0 - 516-958-10
Brand: Mitutoyo
SKU: 516-958-10

SKU: 516-958-10

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

El Juego de Bloques Patrón Mitutoyo 516-958-10 es el juego compacto de 47 bloques de acero, clase 0. Cambia la serie de milésimas de los juegos mayores por bloques enteros de 1 a 24 mm.

La composición: un bloque de 1,005 mm, nueve de 1,01 a 1,09, nueve de 1,1 a 1,9, veinticuatro de 1 a 24 y cuatro de 25 a 100 mm. Es el juego para quien compone medidas en centésimas, sin la cifra de la milésima.

Sigue la clase 0 de la JIS B 7506, con desviación límite de ±0,12 µm a ±0,30 µm según la longitud, y el certificado de inspección registra la desviación de cada bloque.

47 bloques de acero · clase 0, ISO/DIN/JIS
Bloques enteros de 1 a 24 mm · mayores de 25 a 100 mm
Composición en centésimas · sin serie de milésimas
Certificado · desviación de cada bloque

Diferenciales

Aspectos destacados del producto

Lo que distingue al 516-958-10 entre los bloques patrón Mitutoyo.

47 piezas, muchas menos que los juegos de 87 y 112.

Veinticuatro bloques de paso 1 mm.

De 1,01 a 1,09 y de 1,1 a 1,9 mm.

Para la media cifra de la centésima.

Según la JIS B 7506-2004.

Desviación de cada pieza registrada.

Especificaciones

Características principales

Lo que significa en la práctica cada dato del 516-958-10.

47 Piezas

Bloques rectangulares de acero.
1 a 24 mm Enteros

Paso de 1 mm.
25 a 100 mm Mayores

Cuatro bloques, paso de 25 mm.
0 Clase

Desviación límite de ±0,12 a ±0,30 µm.

Soluciones

¿Qué problemas resuelve?

Situaciones en las que el 516-958-10 es la elección correcta.

Desafío Medidas en centésimas

Un juego con serie de milésimas tiene bloques que el banco nunca usa.

Solución

El 516-958-10 compone en centésimas con 47 piezas.

Desafío Armar enteros rápido

Sin bloques de 1 en 1 mm, cada medida entera pide varias piezas.

Solución

El juego trae un bloque para cada milímetro de 1 a 24.

Desafío Espacio y costo del juego

No toda aplicación justifica 87 o 112 bloques.

Solución

El 516-958-10 lo resuelve con 47 piezas.

Desafío Referencia de clase controlada

Un bloque sin clase declarada no sirve como patrón.

Solución

El juego es clase 0, con certificado de inspección.

Datos Técnicos

Información Técnica

Especificaciones, detalles de construcción, funciones, variantes de la serie y qué viene en la caja.

Especificaciones

Serie: 516
Modelo: Bloques estándar rectangulares
Marca: Mitutoyo
Clase: Acero

Detalles técnicos

Código: 516-958-10 (sufijo -10: norma ISO/DIN/JIS, con certificado de inspección)
Piezas: 47
Material: Acero (aleación de alto carbono y cromo)
Clase: 0 (JIS B 7506-2004)
Composición: 1,005 mm (1 pz.); 1,01 a 1,09 mm, paso 0,01 mm (9 pz.); 1,1 a 1,9 mm, paso 0,1 mm (9 pz.); 1 a 24 mm, paso 1 mm (24 pz.); 25 a 100 mm, paso 25 mm (4 pz.)
Tolerancia clase 0, 0,5 a 10 mm: ±0,12 µm; variación 0,10 µm
Tolerancia clase 0, 10 a 25 mm: ±0,14 µm; variación 0,10 µm
Tolerancia clase 0, 25 a 50 mm: ±0,20 µm; variación 0,10 µm
Tolerancia clase 0, 50 a 75 mm: ±0,25 µm; variación 0,12 µm
Tolerancia clase 0, 75 a 100 mm: ±0,30 µm; variación 0,12 µm
Certificado: Certificado de inspección con el número de serie del juego y la desviación de cada bloque

Funciones

Cómo usar el 516-958-10

Armar la composición

Elija el menor número posible de bloques y empiece por el último dígito significativo, volviendo hasta llegar a la longitud.

Alternar los bloques

Hay varias combinaciones para la misma longitud; no usar siempre los mismos bloques protege el juego.

Recalibrar en el ciclo

El catálogo indica un ciclo inicial de 2 años para bloques de inspección y de patrón (clase 0).

Variantes de la serie

Bloques patrón de la serie 516 disponibles en la tienda

Código	Piezas	Material	Clase
516-938-10	112	Acero	0
516-338-10	112	Cerámica	0
516-337-60	112	Cerámica	K
516-946-10	87	Acero	0
516-945-60	87	Acero	K
516-958-10 (este)	47	Acero	0
516-968-10	32	Acero	2
516-803-10	2	Metal duro	0
516-830-10	2	Cerámica	0
516-832-10	2	Cerámica	0
516-106-10	10	Acero	0
516-156-10	10	Cerámica	0
516-378-10	10	Cerámica	0
516-607	1	Soporte	No aplica
516-601	22	Accesorios	No aplica
516-650E	8	Kit de mantenimiento	No aplica
