Calibre Vernier Mitutoyo 150 mm 0,05 mm con Mordazas Offset (Escalonadas) 536...

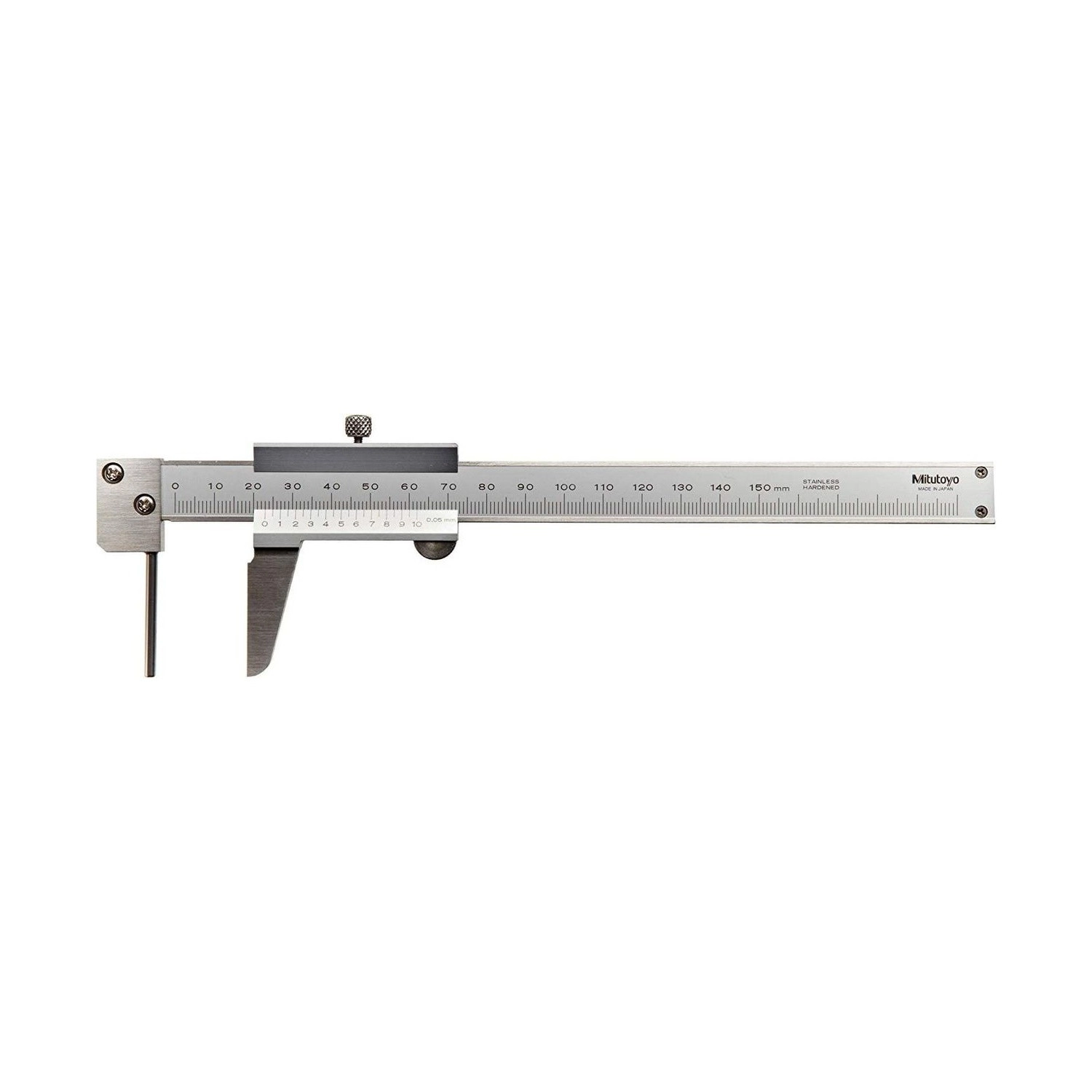

Calibre Vernier Mitutoyo 150 mm 0,05 mm con Mordazas Offset (Escalonadas) 536-101

Name: Calibre Vernier Mitutoyo 150 mm 0,05 mm con Mordazas Offset (Escalonadas) 536-101
Brand: Mitutoyo
SKU: 536-101

SKU: 536-101

Solicita un Presupuesto

Nombre del interesado

Teléfono

Correo electrónico

Empresa

Estado

Ciudad

Mensaje

ReCaptcha

Medios de pago aceptados

En nuestro sitio aceptamos pagos a través de Mercado Pago. Estos son los métodos disponibles

Tarjetas de crédito

Las opciones de cuotas estarán disponibles durante el proceso de pago

Tarjetas de débito

Efectivo y otros medios

Sobre el producto

El Calibre Mitutoyo 536-101 pertenece a la Serie 536, la línea de calibres vernier (analógicos) para aplicaciones especiales de Mitutoyo. Con lectura mecánica y sin necesidad de batería, reúne modelos con geometrías de mordaza específicas para mediciones difíciles —mordaza deslizante, mordaza fina (punta), tipo cuchilla, puntas para ranuras y versiones para medición entre centros de agujeros.

La mordaza deslizante puede ajustarse en cualquier posición, facilitando la medición de resaltes y de características de difícil acceso. La lectura por vernier ofrece robustez y bajo mantenimiento.

La Serie 536 cubre rangos de 150 a 300 mm (según el modelo), con resolución de 0,05 mm. Es la contraparte analógica de las aplicaciones especiales de la línea digital ABSOLUTE (Serie 573).

Vernier (nonio) — sin batería, robusto
Aplicaciones especiales — mordaza deslizante, fina, cuchilla, ranuras, entre centros
Mordaza deslizante ajustable en cualquier posición
Rango 150–300 mm · resolución 0,05 mm

Diferenciales

Destacados del producto

Las principales características del calibre analógico 536-101

Mordazas tipo deslizante, fina, cuchilla, para ranuras y versiones para medición entre centros de agujeros.

La mordaza deslizante puede ajustarse en cualquier posición, facilitando mediciones de resaltes y características de difícil acceso.

Mecánico y robusto, sin batería ni electrónica —fiable y de bajo mantenimiento.

Modelos específicos miden la distancia entre centros de agujeros.

Geometrías dedicadas para acceder a regiones estrechas y ranuras.

Versiones con puntas para la medición de ranuras externas.

Especificaciones

Principales características

Conozca en detalle las características del calibre analógico 536-101

Geometrías de mordaza dedicadas APLICACIONES ESPECIALES

La Serie 536 ofrece mordazas deslizante, fina, tipo cuchilla, para ranuras y versiones para medición entre centros, cubriendo mediciones que un calibre estándar no alcanza.
Ajuste en cualquier posición MORDAZA DESLIZANTE

La mordaza deslizante puede ajustarse en cualquier posición, facilitando la medición de resaltes y características de difícil acceso.
Lectura mecánica por nonio VERNIER

La lectura por vernier no requiere batería ni electrónica, ofreciendo robustez y bajo mantenimiento.
Medición de distancia entre agujeros ENTRE CENTROS

Modelos específicos miden la distancia entre centros de agujeros.
Mordaza fina, cuchilla y ranuras VERSATILIDAD

Geometrías dedicadas para ranuras, regiones estrechas y canales externos.

Soluciones

¿Qué problemas resuelve este producto?

Desafíos reales del día a día de la metrología que el 536-101 ayuda a eliminar

Desafío Medir lo que el calibre común no alcanza

Escalones, ranuras, agujeros y canales tienen geometría que las mordazas rectas estándar no miden correctamente.

Solución

La Serie 536 reúne calibres vernier con mordazas de geometría especial, cada uno para un tipo de característica.

Desafío Geometría de mordaza equivocada genera error

Usar una mordaza inadecuada fuerza la medición y distorsiona el resultado.

Solución

Cada modelo de la Serie 536 tiene la mordaza correcta para la aplicación (offset, lámina, punta fina, cilíndrica o centro a centro).

Desafío Acceso a regiones estrechas y retraídas

Las ranuras finas y recesos no reciben mordazas gruesas.

Solución

Las mordazas finas y tipo lámina entran donde el calibre universal no cabe.

Desafío Dependencia de batería del instrumento digital

En algunos puestos no hay reposición de batería en el turno.

Solución

La Serie 536 es vernier mecánica: siempre lista, sin batería ni electrónica.

Desafío Lectura clara de la medida

La lectura en la escala pide atención.

Solución

El acabado en cromo satinado y la escala vernier de 0,05 mm dan lectura nítida.

Desafío Ambiente severo de producción

El polvo y el manejo intenso desgastan instrumentos sensibles.

Solución

El vernier mecánico de la Serie 536 es robusto y de baja mantención.

Datos Técnicos

Información Técnica

Especificaciones completas, funciones, variaciones de la serie, ítems incluidos y video.

Especificaciones

Serie: 536
Modelo: Con pico deslizante
Marca: Mitutoyo
Capacidad en milímetros: 150mm
Sistema de Medición: Métrico (mm)
Alcance (mm): 0-150mm
Resolución (mm): 0,05mm
Exactitud (mm): ±0,05mm
Protección IP: Sin protección
Material de las Mordazas: Acero inoxidable
Tipo de Mordaza: Offset
Barra de Profundidad: Standard
Tecnología: Vernier
Notas y observaciones: Modelo con punta deslizante, ideal para la medición de rebotes y lugares de difícil acceso.

Detalles técnicos

Tipo: Calibre analógico (vernier), de aplicaciones especiales
Lectura: Vernier (sin batería)
Geometrías de mordaza: Deslizante, fina (punta), tipo cuchilla, para ranuras, entre centros (según el modelo)
Rango (serie): 150 a 300 mm, según el modelo
Resolución: 0,05 mm
Salida de datos: No

Funciones

Tipos de medición

Medición externa y en geometrías especiales

Según la mordaza, mide dimensiones externas, resaltes, ranuras y regiones de difícil acceso.

Medición entre centros

Versiones específicas miden la distancia entre centros de agujeros.

Recursos y operación

Mordaza deslizante

Ajustable en cualquier posición para medir resaltes y características de difícil acceso.

Lectura por vernier

Lectura mecánica por la escala principal y el nonio (resolución 0,05 mm).

Tornillo de fijación

Permite bloquear el cursor para realizar la lectura.

Variaciones de la serie

Código	Capacidad	Exactitud
536-101 (este)	150 mm	±0,05mm
536-102	200 mm	±0,05mm
536-103	300 mm	±0,08mm
536-121	150 mm	±0,05mm
536-134	150 mm	±0,05mm
536-135	200 mm	±0,05mm
536-136	300 mm	±0,08mm
536-151	150 mm	±0,05mm
536-152	150 mm	±0,05mm
536-105	150 mm	±0,05mm
536-106	200 mm	±0,05mm

Ítems incluidos

Calibre Analógico 150 mm (536-101)
Estuche
Manual del usuario
Certificado de inspección
Certificado de garantía

Preguntas frecuentes

Preguntas y Respuestas

¿Cuándo elegir el 536-101?

El 536-101 es el vernier de mordazas offset (escalonadas) de la Serie 536: las mordazas son escalonadas — una en nivel más alto que la otra — para medir escalones, resaltes y superficies en planos diferentes que las mordazas rectas de un calibre común no alcanzan correctamente. Graduación de 0,05 mm, 100% mecánico.

¿Cómo mide el 536-101?

Las mordazas offset (escalonadas) permiten apoyar la medición en superficies de niveles diferentes, midiendo la altura de escalones y resaltes sin que el cuerpo del calibre choque con la pieza.

¿Cuál es la diferencia del 536-101 con un calibre universal?

El universal tiene mordazas rectas para medidas externas/internas comunes. El 536-101 tiene mordazas de geometría especial para una aplicación específica — donde las mordazas rectas no alcanzan o no apoyan correctamente.

¿Por qué el 536-101 es analógico (vernier)?

Es 100% mecánico: sin batería ni electrónica, robusto y siempre listo. Quien necesita lectura digital encuentra esa función en las líneas digitales — la elección acompaña la aplicación.

¿Cómo se lee la escala del 536-101?

Por la escala principal y el nonio (vernier), con resolución de 0,05 mm; el acabado en cromo satinado facilita la lectura.

¿El 536-101 sirve para medición común también?

Para medidas externas/internas comunes, el calibre universal es más práctico. El 536-101 es dedicado a su aplicación especial — vale cuando esa es la medición crítica.

¿Cómo garantizar que el 536-101 es un Mitutoyo original?

Comprando por el canal oficial Mitutoyo, como esta tienda. El 536-101 original incluye certificado de inspección de fábrica y término de garantía Mitutoyo — protección contra los instrumentos falsificados que circulan en el mercado de medición.

¿El 536-101 necesita calibración periódica?

El 536-101 incluye certificado de inspección de fábrica Mitutoyo. La periodicidad de recalibración la define el sistema de calidad de cada empresa, conforme al uso — no hay plazo único obligatorio.
