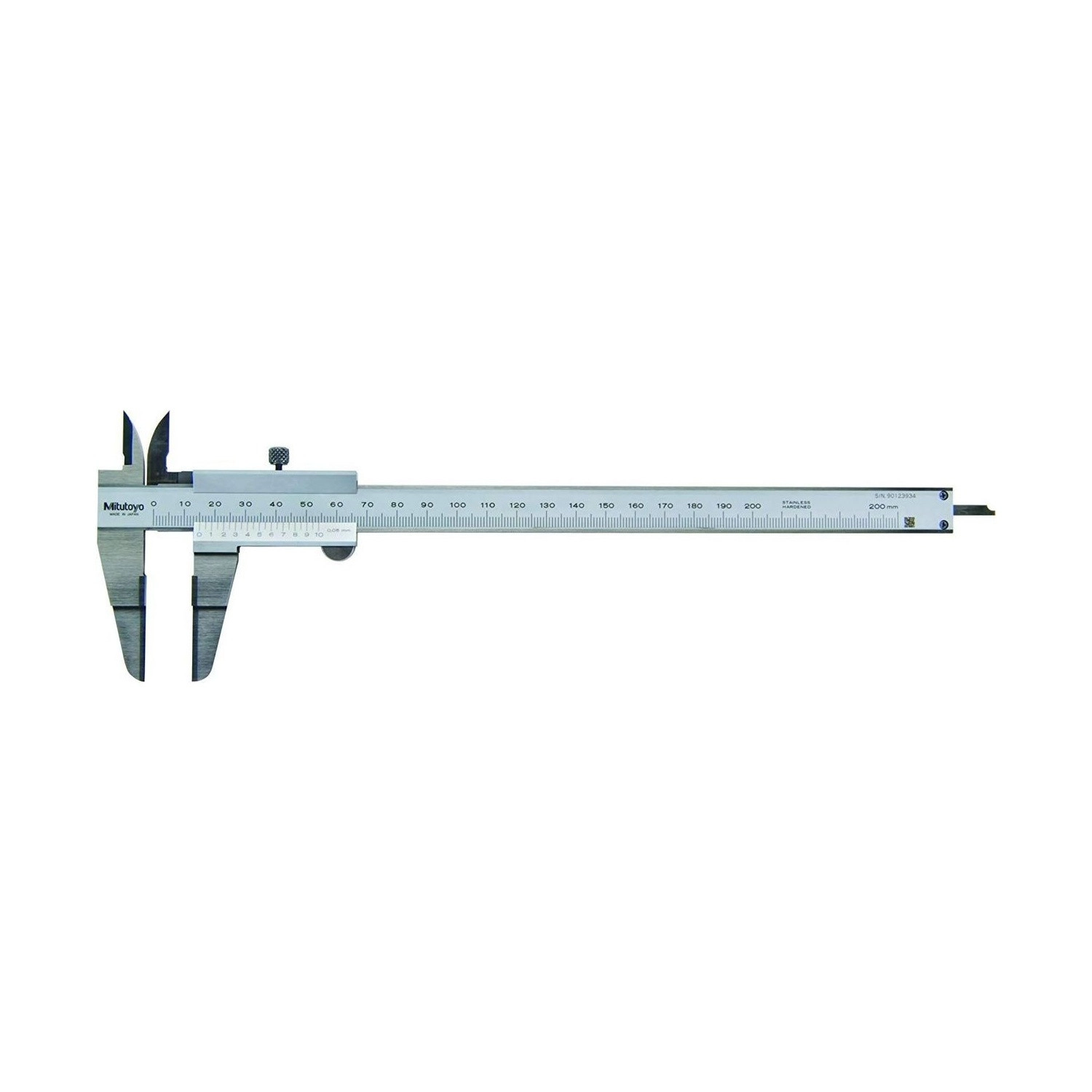

Calibre Vernier Mitutoyo 200 mm 0,05 mm Tipo Lámina 536-135

SKU: 536-135

Solicita un Presupuesto

Loading gears animation
Garantía
Producto original Mitutoyo
Accesorios incluidos
Estuche y manual
Compra Segura
100% protegida
Sobre el producto

Con mordazas tipo lámina y lectura por vernier, el Calibre Mitutoyo 536-135, de la Serie 536, mide por fuera en canales finos, donde las mordazas de un calibre común no entran. Las caras de medición externa de las mordazas son de metal duro, y el instrumento también mide resaltes.

El rango de medición es de 0-200 mm, con graduación de 0,05 mm. Según la ISO 13385-1:2019, la exactitud (E MPE) es de ±0,05 mm y el error de desplazamiento (S MPE), de ±0,07 mm. En las mordazas, la lámina tiene 0,75 mm de espesor y 25 mm de altura (dibujo del catálogo Mitutoyo).

Lectura por nonio, sin batería, y barra plana para profundidad. En el catálogo Mitutoyo, la mordaza tipo lámina digital (573-634-20) llega solo a 150 mm; en el rango de 200 mm, el tipo existe solo en vernier, como el 536-135.

Resumen técnico
  • Rango 0-200 mm, graduación 0,05 mm
  • Exactitud ±0,05 mm · S MPE ±0,07 mm
  • Mordazas tipo lámina (0,75 mm) · caras de metal duro
  • Vernier (nonio): lectura mecánica, sin batería

Destacados del producto

Las principales características del calibre analógico 536-135

Mordazas tipo lámina

La parte en lámina, de 0,75 mm, entra en canales estrechos de la pieza.

Caras de metal duro

Metal duro en las caras externas de medición de las mordazas.

Mide resaltes

Las mismas mordazas miden resaltes.

Lectura por vernier

Escala principal y nonio: lectura directa, sin pila y sin electrónica.

Graduación de 0,05 mm

E MPE de ±0,05 mm y error de desplazamiento de ±0,07 mm (ISO 13385-1:2019).

Barra de profundidad

Barra plana para medir la profundidad de rebajes.

Principales características

Conozca en detalle las características del calibre analógico 536-135

  • Láminas de 0,75 mm para canales finos MORDAZAS TIPO LÁMINA

    En el 536-135, cada mordaza termina en una lámina de 0,75 mm por 25 mm (dibujo del catálogo Mitutoyo), lo bastante fina para entrar en canales estrechos y medir por fuera en su fondo.

  • Metal duro en las caras de medición METAL DURO

    El catálogo Mitutoyo y la ficha Mitutoyo Europa indican metal duro en las caras de medición externa del 536-135. Además de la medida en canales, las mordazas miden resaltes.

  • Lectura mecánica por nonio VERNIER

    El 536-135 se lee combinando la escala principal con el nonio, en pasos de 0,05 mm. Como no tiene electrónica, no hay batería que cambiar ni pantalla que encender.

  • Errores máximos según la ISO 13385-1 EXACTITUD

    El catálogo Mitutoyo 2024 declara para el 536-135 E MPE de ±0,05 mm (contacto parcial) y S MPE de ±0,07 mm (desplazamiento), según la ISO 13385-1:2019.

  • Barra plana de profundidad PROFUNDIDAD

    Además de las mordazas, el 536-135 tiene barra plana para profundidad. La base de profundidad 050083-10 (75 mm de ancho) o 050084-10 (100 mm de ancho), que se vende por separado, amplía el apoyo sobre la pieza (ficha Mitutoyo Europa).

¿Qué problemas resuelve este producto?

Desafíos reales del día a día de la metrología que el 536-135 ayuda a eliminar

Desafío Canales finos

Medir el diámetro en el fondo de un canal estrecho exige mordazas que quepan en él.

Solución

En el 536-135, la lámina de 0,75 mm entra en el canal y hace la medida externa (catálogo Mitutoyo).

Desafío Resaltes

Las piezas con escalones piden una mordaza que alcance la cara del resalte.

Solución

Las mordazas del 536-135 miden resaltes, además de canales (catálogo Mitutoyo).

Desafío Profundidad sin cambiar de instrumento

Cambiar de instrumento para cada tipo de medida retrasa la inspección.

Solución

Con la barra plana, el 536-135 también mide profundidad.

Desafío Sin batería en el puesto

Una batería baja en medio del turno interrumpe la medición con instrumento digital.

Solución

Mecánico, el 536-135 se lee en el nonio y no tiene batería.

Desafío Error máximo conocido

Para aprobar un instrumento, calidad necesita comparar su error con la tolerancia de la pieza.

Solución

El catálogo declara E MPE de ±0,05 mm y S MPE de ±0,07 mm para el 536-135, que incluye certificado de inspección.

Desafío Lectura en la pantalla

No todo operador tiene práctica con el nonio, y hay quien prefiere leer el valor en la pantalla.

Solución

La mordaza tipo lámina digital es el 573-634-20, de 0-150 mm; en los 200 mm del 536-135, la lectura sigue en el nonio (catálogo Mitutoyo).

Información Técnica

Especificaciones completas, funciones, variaciones de la serie, ítems incluidos y video.

Especificaciones

  • Serie: 536
  • Modelo: Con pico tipo hoja
  • Marca: Mitutoyo
  • Capacidad en milímetros: 200mm
  • Sistema de Medición: Métrico (mm)
  • Alcance (mm): 0-200mm
  • Resolución (mm): 0,05mm
  • Exactitud (mm): ±0,05mm
  • Protección IP: Sin protección
  • Material de las Mordazas: Acero inoxidable
  • Tipo de Mordaza: Lámina (Blade)
  • Barra de Profundidad: Lámina (Blade)
  • Tecnología: Vernier
  • Notas y observaciones: Modelo con puntas de metal duro tipo cuchilla para medición en canales finos.

Detalles técnicos

  • Lectura: Vernier: escala principal y nonio, sin batería
  • Mordazas: Tipo lámina, con 0,75 mm de espesor y 25 mm de altura en la parte en lámina (dibujo del catálogo)
  • Caras de medición externa: Metal duro
  • Error de desplazamiento (S MPE): ±0,07 mm
  • Barra de profundidad: Plana
  • Masa: 180 g

Funciones

Tipos de medición
Canales finos

Las láminas miden por fuera en canales finos, como el fondo del canal de un eje.

Resaltes y profundidad

Las mordazas también miden resaltes, y la barra plana mide profundidad.

Recursos y operación
Lectura por vernier

Lectura mecánica por la escala principal y el nonio (graduación de 0,05 mm).

Tornillo de fijación

Permite bloquear el cursor para realizar la lectura.

Variaciones de la serie

Código Capacidad Exactitud
536-101 150 mm ±0,05 mm
536-102 200 mm ±0,05 mm
536-103 300 mm ±0,08 mm
536-121 150 mm ±0,05 mm
536-134 150 mm ±0,05 mm
536-135 (este) 200 mm ±0,05 mm
536-136 300 mm ±0,08 mm
536-151 150 mm ±0,05 mm
536-152 150 mm ±0,05 mm
536-105 150 mm ±0,05 mm
536-106 200 mm ±0,05 mm

Ítems incluidos

  • Calibre Analógico 200 mm (536-135)
  • Estuche
  • Manual del usuario
  • Certificado de inspección
  • Certificado de garantía

Video

Preguntas y Respuestas

¿Cuándo elegir el 536-135?

El 536-135 está indicado para medir por fuera en el fondo de canales estrechos, como el canal de un eje, y para resaltes. Lámina de 0,75 mm, rango 0-200 mm, graduación de 0,05 mm, lectura por nonio.

¿Cómo mide el 536-135?

La parte en lámina de las mordazas baja en el canal y mide por fuera en su fondo; el valor se lee en la escala principal y se completa en el nonio.

¿Cuál es la diferencia del 536-135 con un calibre universal?

En el universal, las mordazas son demasiado gruesas para canales estrechos. En el 536-135, la lámina de 0,75 mm entra en el canal, y las caras de medición son de metal duro.

¿Por qué el 536-135 es analógico (vernier)?

Porque es la versión de lectura por nonio de la mordaza tipo lámina, sin batería ni electrónica. La versión digital del tipo, el 573-634-20, solo existe en el rango de 0-150 mm (catálogo Mitutoyo).

¿Cómo se lee la escala del 536-135?

Se lee en la escala principal y se completa en el nonio, en pasos de 0,05 mm. La pestaña Video trae "Cómo leer un calibre Mitutoyo".

¿El 536-135 sirve para medición común también?

Para medidas externas/internas comunes, el calibre universal es más práctico. El 536-135 es dedicado a su aplicación especial, vale cuando esa es la medición crítica.

¿Cómo garantizar que el 536-135 es un Mitutoyo original?

Comprando por el canal oficial Mitutoyo, como esta tienda. El 536-135 original incluye certificado de inspección de fábrica y término de garantía Mitutoyo, protección contra los instrumentos falsificados que circulan en el mercado de medición.

¿El 536-135 necesita calibración periódica?

El 536-135 incluye certificado de inspección de fábrica Mitutoyo. La periodicidad de recalibración la define el sistema de calidad de cada empresa, conforme al uso, no hay plazo único obligatorio.
